МАЗ-5432

Минский автомобильный завод на протяжении более полувека является флагманом Белорусского тяжелого автомобилестроения. Грузовые автомобили, автобусы, троллейбусы и прицепная техника составляют основу производственной номенклатуры. Производство седельных тягачей на заводе было начато еще в начале 50-х годов прошлого столетия, и к настоящему моменту предприятие имеет в этой области колоссальный опыт. Первый седельный тягач МАЗ 5432 относящийся к большегрузам завода третьего поколения был собран в начале 80-х годов 20-го века. От предыдущих версий машину отличала более комфортабельная кабина с просторным спальным отсеком, а также наличием стабилизатора поперечной устойчивости передней подвески. В 1988 году автомобиль имел уже целую линейку моторов. Кроме новых на тот момент двигателей Ярославского моторного завода ЯМЗ-8421 и ЯМЗ-8424 мощностью 360 и 425 л.с. соответственно, стали устанавливать 360-сильные дизеля западногерманской фирмы «MAN». В дальнейшем сотрудничество МАЗ и MAN продолжилось, а в 1998 году на совместном предприятии стали собираться седельные тягачи, где на усовершенствованном шасси МАЗ 5432 стали устанавливать МАНовские силовые агрегаты и кабины. Сборка автомобилей на совместном производственном конвейере в республике Беларусь позволила удешевить производство конкурентоспособной продукции мирового качества на 30%. В настоящее время 98% грузовиков МАЗ-МАН соответствует экологическим нормам Евро-3.

История модели

Первый серийный седельный тягач серии «МАЗ-5432» был собран на главном конвейере Минского автомобильного завода 19 мая 1981 года. Этот день принято считать точкой отсчёта в истории белорусских магистральных грузовиков третьего поколения. Грузоподъёмность этого тягача достигла 21 тонны, а полная масса — 34 тонн. Кроме того, данное семейство отличалось кабиной качественно нового образца с двойным спальным местом большого объёма, более современным оснащением и наличием поперечного стабилизатора в конструкции передней подвески.

Запущенные в серийное производство в 1985 году «МАЗ-54322», с дизелем «ЯМЗ-238Ф2», и в 1988 году «МАЗ-54323», с мотором «ЯМЗ-238Б», отличались ещё более комфортабельной кабиной и изменённым оформлением передней части. В разработке модели «МАЗ-54323»приняли участие специалисты компании «МАН». В частности, оснащение кабины было выполнено с использованием технологических решений «МАН»овских кабин серии «F-2000». И в том же 1988 году «МАН»овские 360-ти сильные дизельные двигатели впервые были поставлены на «МАЗ»ы (в модификации «МАЗ-54326»).

В 2000 году у этих грузовых автомобилей, которые к тому времени вошли в число лидеров по объёму производства, ведущие мосты были обеспечены блокировкой межколёсного дифференциала, а новая передняя ось стала выдерживать нагрузку до семи тонн, и обеспечивать угол поворота управляемых колёс до 45-ти градусов.

Производство «МАЗ-54323» и других грузовых автомобилей серии 5432 было окончательно завершено к 2008 году, когда на смену им пришли более новые и современные «МАЗ-5440». Не стоить путать двух- и трёхосные минские магистральные тягачи: у трёхосников заводской индекс «МАЗ-6422».

Технические характеристики в цифрах

Длина тягача — 5,980 м, Ширина — 2,500 м, Высота — 3,650 м;
Колёсная база — 3,550 м;
Радиус поворота по внешнему колесу — 8,3 м;
Диаметр разворота — 9 метров;
Снаряжённая масса автомобиля — 7,05 тонн;
Полная масса автомобиля — 16 тонн;
Полная масса прицепа — 26,8 тонн;
Полная масса автопоезда — 34 тонны;
Нагрузка на переднюю ось — 7 тонн; на заднюю ось (тележку) — 10 тонн;
Нагрузка на седельно-сцепное устройство — 8,8 тонн;
Объем топливного бака — 500 литров;
Тормозной путь автопоезда с 60 км/ч — 36,7 м;
Контрольный расход дизтоплива автопоезда –32,3 литра при 60 км/ч, 41,8 л при 80 км/ч.

Масса узлов и агрегатов

Двигатель ЯМЗ без коробки передач и сцепления — 1150 кг,со сцеплением и коробкой передач — 1600 кг;
Передняя ось — 443 кг,задний мост — 694 кг;
Рама — 650 кг;
Кабина — 645 кг.

Седельно-сцепное устройство «МАЗ-54323» — полуавтоматическое, с двумя степенями свободы.

Двигатель

Седельные тягачи данной марки укомплектованы ярославским дизельным двигателем «ЯМЗ-238Б» Это 8-ми цилиндровый дизель жидкостного охлаждения, с турбонаддувом и V-o6pазным (90°) расположением цилиндров. Технические параметры данного силового агрегата таковы:

Рабочий объём — 14,866 кубических сантиметров;
Мощность — 220 кВт (300 л.с.), при 2000 оборотах в минуту;
Крутящий момент — 1177 Н-м (120 кгс-м) при 1200-1400 об/мин;
Минимальная частота вращения холостого хода — 600±50 мин-1;
Степень сжатия — 15,2;
Порядок работы цилиндров– 1-5-4-2-6-3-7-8;
Средняя скорость поршня — 9,33 м/с;
Диаметр цилиндра — 130мм, ход поршня — 140 мм;
Масса не заправленного смазкой двигателя без КПП — 1130 кг;
Минимальный удельный расход топлива — 208 г/кВт ч (153 г/л.с. ч);
Среднее эффективное давление — 890,4 кПа (9,08 кгс/см2 );
Ресурс двигателя до первого капитального ремонта — не менее 10 000 часов.

Блок цилиндров двигателя — литой, из низколегированного чугуна, отлитый в качестве одного целого с верхней частью картера. Гильзы цилиндров — «мокрого» типа, из легированного чугуна, с уплотнением водяного стыка, обеспеченным тремя резиновыми кольцами. 2 головки блока цилиндров — литые, из низколегированного чугуна, по одной на каждый ряд цилиндров, с запрессованными сёдлами и направляющими втулками клапанов. Камера сгорания — однополостная в поршне. Поршни — литые, из высококремнистого алюминиевого сплава.

ТНВД данного двигателя — 8-ми секционный, золотникового типа, с топливоподкачивающим насосом низкого давления, муфтой опережения впрыска топлива и всережимным регулятором частоты вращения. Воздушный фильтр — сухой, со сменным фильтрующим элементом и индикатором засоренности. Двигатель «ЯМЗ-238Б» оснащён электрофакельным устройством (ЭФУ) для облегчения запуска в холодную погоду. На раме данный силовой агрегат установлен на трёх опорах: 1 передняя (кронштейн на крышке шестерён распределения ) и 2 задних (расположенных с обеих сторон картера маховика).

Технологически мотор «ЯМЗ-238Б» аналогичен «ЯМЗ-238М2», и отличается от него наличием системы турбонаддува, и связанными с нею изменениями в конструкции. Двигатель «ЯМЗ-238Б» изначально был разработан именно для «МАЗ»овских автопоездов. Использовался также в составе тракторной техники, фронтальных погрузчиках и путевых машинах, на самосвалах и бульдозерах. В настоящее время данная модель двигателя тоже уже не выпускается.

Трансмиссия

Двигатель «ЯМЗ-238Б» агрегатируется с двухдисковым сцеплением «ЯМЗ-238К», также производства Ярославского моторного завода, с механическим приводом, периферийными цилиндрическими пружинами и усилителем пневматического типа. Ведомые диски — с демпферным устройством. Наружный диаметр ведомого диска равен 400 мм. Предусмотрена возможность установки одно-дискового сцепления «ЯМЗ-161», наружный диаметр ведомого диска которого составляет 420 мм.

Восьми ступенчатая механическая коробка передач марки «МАЗ-543205» характеризуется наличием демультипликатора и оборудована двумя скоростями заднего хода. Синхронизаторы имеются на всех передачах, кроме задних. Передаточные числа следующие: I-7,73; II-5,52; III-3,94; IV-2,80; V-1,96; Vl-1,39; VII-1,0; VIII-0,71; ЗХ-11,78 и 2,99. Переключение скоростей осуществляется через телескопический привод, встроенный в коробку передач.

Карданная передача представляет собой один карданный вал. Главная передача — разнесённая, двухступенчатая: центральный конический редуктор и планетарные передачи в ступицах колёс; общее передаточное число — 5,49.

Подвеска и ходовая часть

Передняя подвеска грузовика смонтирована на продольных полуэллиптических рессорах с амортизаторами и стабилизатором поперечной устойчивости, задние концы рессор — скользящие. Задняя подвеска– на двух основных и двух дополнительных рессорах и стабилизатором поперечной устойчивости, концы дополнительных рессор и задние концы основных — скользящие.

Колёса на «МАЗ-54323» установлены бездисковые, с ободами 8,5В-20, крепление осуществляется болтами с прижимами. Шины — 11.00R20 (300R508), модели«И-111А». Давление воздуха в передних шинах 7,5, задних — 6,7 кгс/см.кв.

Рулевое и тормозное управление

Конструкция рулевого механизма следующая — винт и шариковая гайка-рейка, которая находится в чётком зацеплении с зубчатым сектором, и с встроенным распределителем усилителя руля. Передаточное число — 23,55. Усилитель руля — с вынесенным гидроцилиндром.

Рабочая тормозная система установлена барабанного типа, с механизмами диаметром 420 мм и шириной накладок 160 мм. Тормозная система «МАЗ-54323» снабжена двухконтурным пневмоприводом, а задние тормозные камеры — с пружинными энергоаккумуляторами. Стояночный тормоз осуществляется на тормозе задних колёс от пружинных энергоаккумуляторов, привод которых — пневматический.

Запасная тормозная система совмещается с системой стояночной. В качестве вспомогательного тормоза используется моторный замедлитель с пневматическим управлением. Привод тормозов полуприцепа является комбинированным (двух- и однопроводным). Имеется специальный предохранитель против замерзания конденсата.

Электрооборудование

Напряжение бортовой сети автомобиля составляет 24 Вольта. На нём установлены две аккумуляторные батареи марки«6СТ-190А». Есть возможность установки аккумуляторных батарей«6СТ-182». Грузовик комплектуется генераторной установкой«Г273В» со встроенным регулятором напряжения, стартером«СТ103А-01» или «25.3708».

Устройство

Все версии автомобилей построены на рамном шасси с колесной базой 3550 мм. Подвеска переднего моста оснащена листовыми рессорами и амортизаторами. Позднее в конструкцию ввели торсионный стабилизатор. Задний мост устанавливается на листовых рессорах или пневматических подушках. Часть грузовиков оснащена блокируемым дифференциалом. На всех модификациях сзади имеется стабилизатор поперечной устойчивости.

Двигатель располагается в передней части машины, сверху закрыт откидной кабиной. На тягачах использовалось 1 и 2-дисковое сцепление сухого типа. Устанавливались только механические коробки передач, имевшие от 5 до 16 скоростей. Задний мост оснащен конической главной парой и дополнительными планетарными передачами в ступицах. Между мостом и коробкой расположен карданный вал.

Тормозные механизмы оснащены пневматическим приводом, встречаются модели с системой АБС. Схема электропроводки автомобилей построена по 1-проводной схеме, рабочее напряжение составляет 24 В. Источниками тока являются аккумуляторы и генератор, установленный на двигателе.

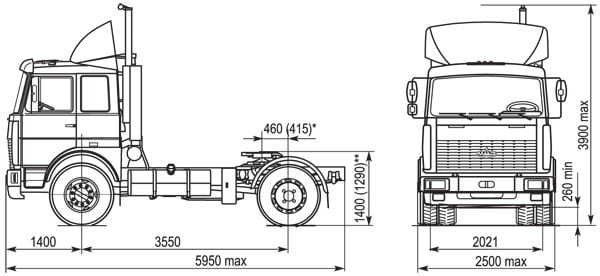

Основные размеры

Длина — 5950-5980 мм, 6065 мм(МАЗ-МАН);
Ширина — 2500 мм;
Высота — 3160 мм, 3116 мм(МАЗ-МАН);
Клиренс — 280 мм;
Колесная база — 3550 мм.

Весовые параметры

Снаряженная масса автомобиля — 7050 кг;
Распределение нагрузки — передняя ось 4680 кг, задняя ось 2370 кг;
Полная масса автомобиля — 16000 кг;
Распределение нагрузки при полной массе — передняя ось 6000 кг, задняя ось 10000 кг;
Допустимая масса, приходящаяся на седельно-сцепное устройство — 8800 кг;
Полная масса основного полуприцепа — 26800 кг;
Полная масса автопоезда — 34000 кг.

Динамические характеристики

Максимальная скорость автопоезда — 100 км/ч;
Время разгона автопоезда до 60 км/ч — 60 с;
Выбег автопоезда с 50 км/ч — 950 м;
Тормозной путь автопоезда с 60 км/ч — 36,7 м;
Контрольный расход топлива автопоезда — при 60 км/ч 32,3 л, при 80 км/ч 41,8 л;
Радиус поворота — по внешнему колесу 8,3 м, габаритный 9,0 м.

Кабина

«МАЗ-54323» укомплектован двухместной, с двумя спальными местами, кабиной. Она выполнена подрессоренной, откидывающейся вперёд под углом в 60 градусов, посредством гидроцилиндра. Сиденье водителя — подрессоренное, регулируемое по весу водителя, длине, высоте, наклону подушки и спинки. В крыше кабины предусмотрен вентиляционный люк. Потолок кабины довольно высокий, в особенности по сравнению с прежними грузовиками «МАЗ». Сверху на кабину для улучшения аэродинамических свойств зачастую устанавливался специальный обтекатель.

Преимущества и недостатки

Ценят авто в первую очередь за адекватное соотношение цены и качества, а хорошие тяговые показатели. Запчасти стоят недорого, если сравнивать с европейскими аналогами. Что касается недостатков, то здесь можно упомянуть более низкий уровень комфорта, чем у заморских машин.

Из-за сильной подверженности коррозии, кабина и другие наружные конструкции регулярно нуждаются в покраске и зачистке.
