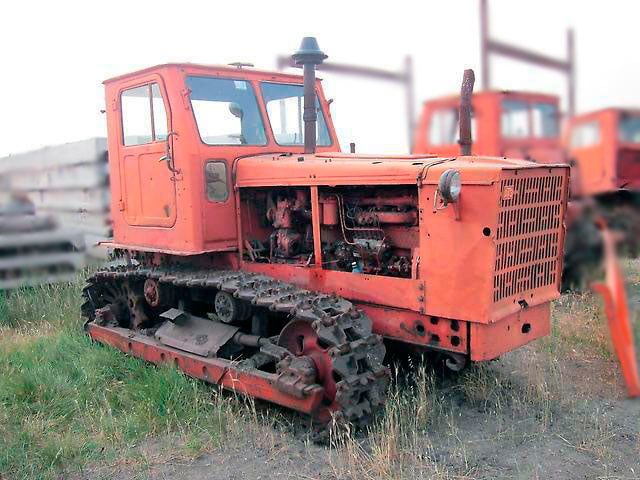

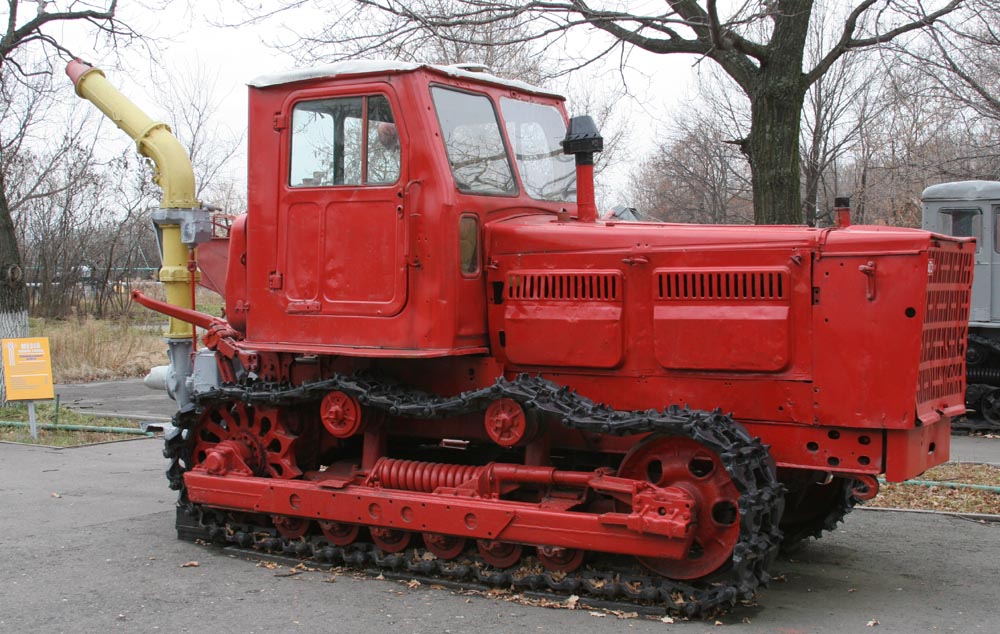

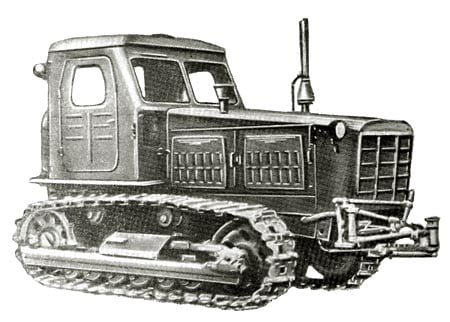

Трактор Т-4, относящийся к машинам категории 4,0 т, выпускался Алтайским тракторным заводом с 1964 года. Гусеничный трактор используется как тягач или бульдозер при проведении строительных и мелиоративных работ, а также в роли сельскохозяйственной машины. На базе Т-4 выпускалась трелевочная машина ТТ-4, широко применяемая при лесозаготовках. В 1970 году началось производство модернизированного варианта Т-4А, который продержался на конвейере до 1998 года.
История создания
Трактор Т-4 — это разработка АТЗ — Алтайского тракторного завода. Данная модель производилась с 1964 по 1970 год и завоевала большую популярность среди фермеров. У модели есть как преимущества, так и недостатки, которые компенсируются его широкими функциональными характеристиками и сферой применения.
Сейчас купить трактор Т-4 можно лишь в подержанном состоянии, новые модели давно не сходят с конвейера. Стоимость Т-4 в Украине колеблется от 35 до 50 тысяч гривен в зависимости от состояния. Купить «Алтаец» в России можно за 150-250 тысяч рублей. Внешний дизайн Т-4 немного напоминает белорусский трелевочник «Онежец», однако функционал двух машин отличается.
Назначение

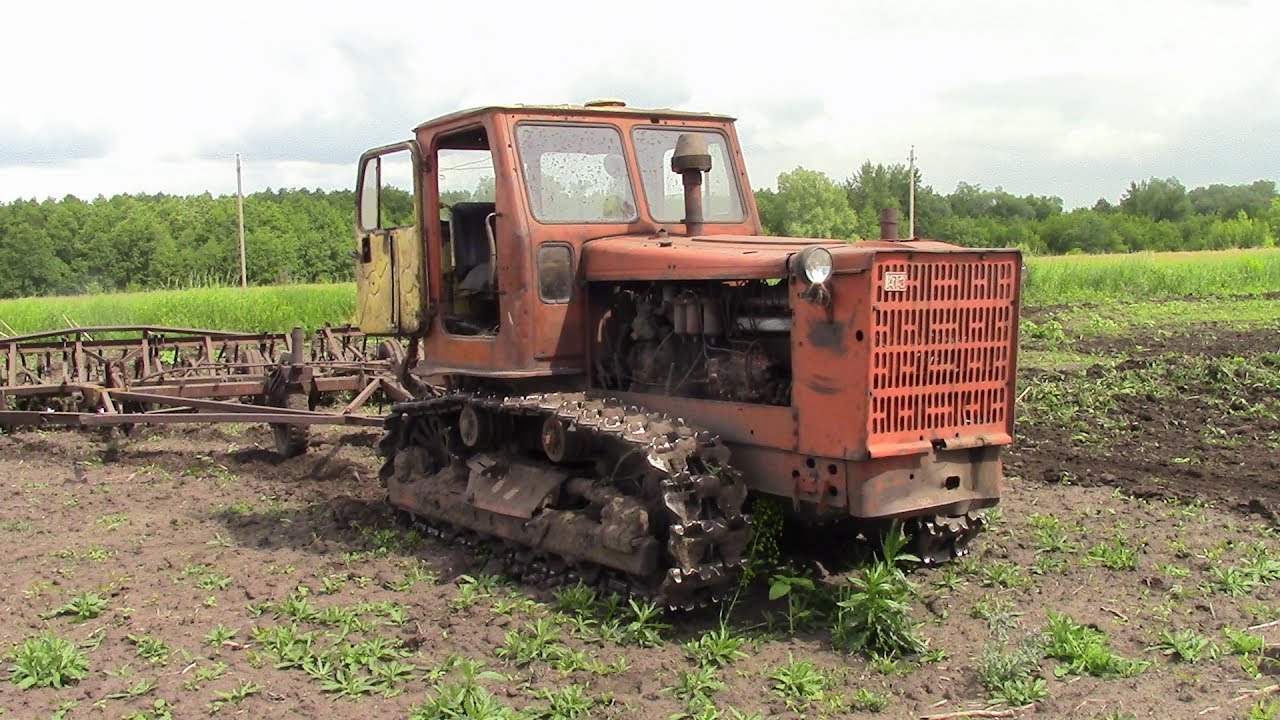

В настоящее время, как и ранее, гусеничный трактор «Алтаец» преимущественно используется как бульдозер, основными направлениями его работы является вспашка, сбор сельскохозяйственных культур, землеройные, посевные работы, плантажные операции.Т-4А в работе
Бульдозер за счет своего большого веса и высокой мощности может обработать даже мерзлую землю. Выполнять все эти действия Т-4 помогает не только вес, но и различное навесное оборудование. Трактор также агрегатируется с полунавесными орудиями.
Технические характеристики

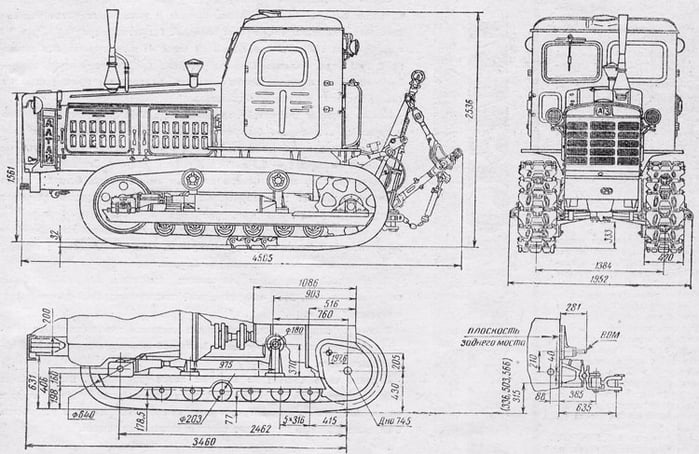

Многофункциональный гусеничный трактор Т-4 имеет идеальные для своего тягового класса габариты: 4650×1950×2840 мм. База Т-4 имеет длину в 252 см. Высота дорожного просвета составляет 371 мм.
Двигатель
Сейчас на рынке представлены в основном гусеничные тракторы модификации Т-4 А. Их мотор имеет мощность в 130 лошадиных сил. Он работает на дизельном топливе. Это значительно уменьшает потребление топлива, по сравнению с бензиновыми аналогами. Средний расход дизеля во время эксплуатации составляет 250 г/кВт-ч.

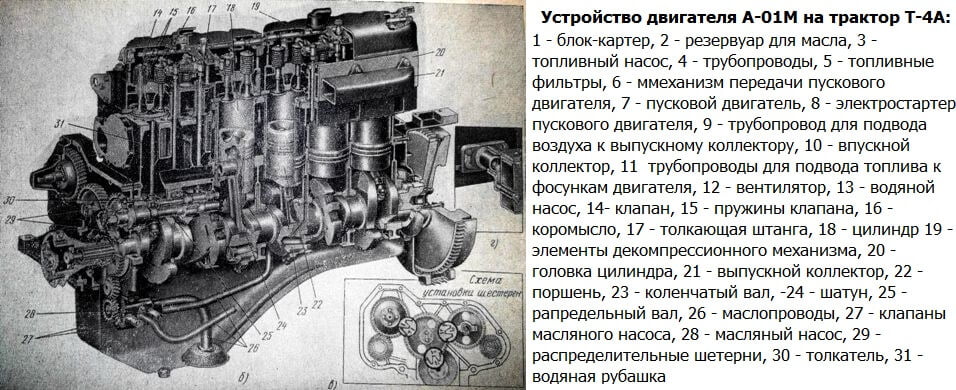

Двигатель А-01М трактора Т-4А
Топливный бак имеет объем в 320 литров. Благодаря этому трактор Т-4 может работать в автономном режиме на протяжении длительного периода времени (около 2-х смен). Заводится мотор при помощи электростартера с кабины оператора. Если по каким-либо причинам аккумулятор не дает искру, то привести в действие мотор можно при помощи ручного шнура.
Топливо
Трактор Алтаец использует 24 литра дизельного горючего при проведении работ в течение 1 часа. Чтобы он мог трудиться от 1 до 3 смен подряд, конструкторы поставили 320 литровый бак для хранения топлива.
Коробка передач
Крутящий момент передается с маховика двигателя на КПП, а оттуда уже на трансмиссию. Коробка передач установлена механическая: 8 ступеней для езды вперед, и 4 назад. Изменение направления езды происходит путем выключения бортового фрикциона.

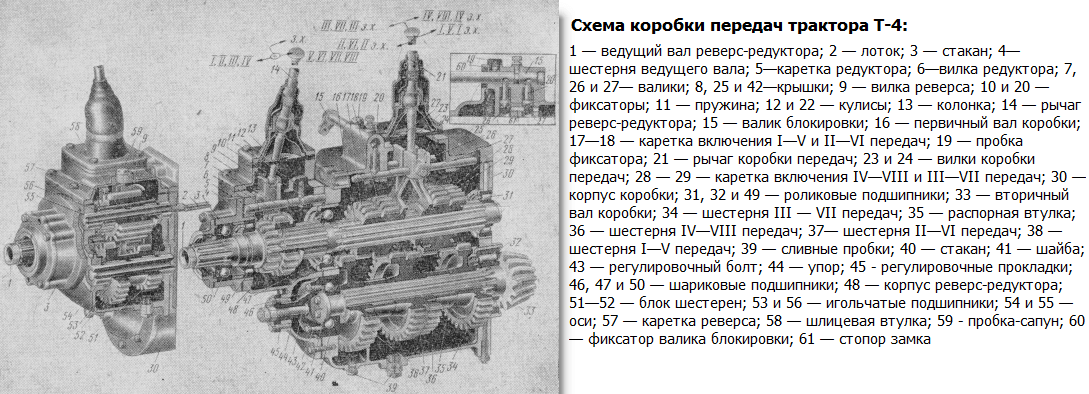

Схема коробки передач трактора Т-4
Максимальная скорость составляет 9,32 км/ч. Это вызвано большим весом машины, гусеничным приводом и полужесткой подвеской. Колесные агрегаты позволяют развивать большую транспортировочную и эксплуатационную скорость.

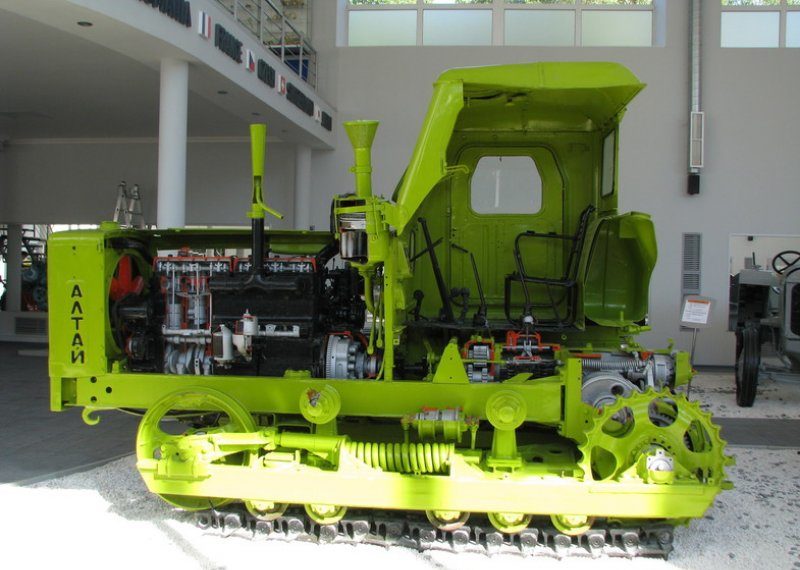

Ходовая и трансмиссия
Гусеничный модуль предоставляет владельцам трактора Т-4 много возможностей применения.
Трактор Т-4 может приводить устройство в движение по мокрым почвам, броду, наклонной плоскости и снежному покрову. Фактически, если есть земля, то эта машина способна проехать там.
Рама трактора Т-4А представляет собой жесткую лонжеронную конструкцию. В состав ходовой части входят амортизаторы и две тележки с гусеничными полотнами.
Гидравлическая система
Гусеничные трактора Т-4 имеют ряд преимуществ перед колесными моделями. Они могут с легкостью использовать в качестве бульдозера или экскаватора. На Алтайцах установлена гидравлическая система раздельного типа, которая позволяет управлять отдельно передним и задним навесным оборудованием. Сцепка предусматривает возможность подсоединения двух и трехточечной навески: фрезы, плуги, культиваторы, бороны, отвалы, рыхлители, сеялки, косилки и корчеватели.

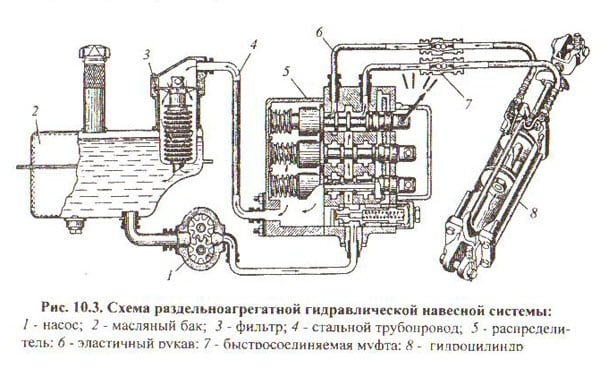

Схема гидравлической системы раздельного типа
Управление передней навеской (бульдозером или экскаватором) происходит непосредственно с кабины оператора. Зачастую Т-4 используется в качестве трелевочника, поскольку обладает значительной мощностью и проходимостью. Осуществляться эта процедура может двумя способами: погрузки стволов на специальные прицепы или привязыванием бревна непосредственно к трактору.
Устройство

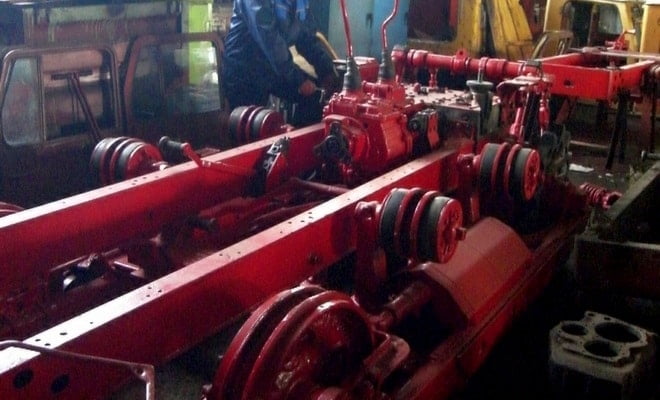

Трактор Т 4 имеет раму, сваренную из двух лонжеронов. Лонжероны соединяются при помощи бруса. Двигатель, элементы системы охлаждения, смазочную систему установили в передний отсек полужесткой рамы.
Гусеничную тележку крепят жестко, без зазоров и запаса хода. Ведущую шестеренку расположили в заднем отсеке. Именно такое исполнение конструкции облегчает использование бульдозерного отвала и дает Т 4а работать, как тягачу.
Установлена двенадцатиступенчатая трансмиссия механического переключения. Разделение скоростей выглядит так: 8 скоростей – ход вперед, 4 скорости – ход назад. Чтобы переключать скорости и передачи встроены шестерни конического вида. Торможением агрегата занимается ленточный тормозной механизм.
Габаритные размеры и вес
- Вес трактора Т-4 составляет 7750 кг. При этом тяговое усилие составляет 4000 кг/с.
- Вес модификаций: Т-4А (8145 кг.), Т-4АП (9000 кг.).
- Габаритные размеры Т-4: 4684 х 1952 х 2545 мм.
- Клиренс 34 см.
- Длина продольной базы 2552 мм.
Кабина

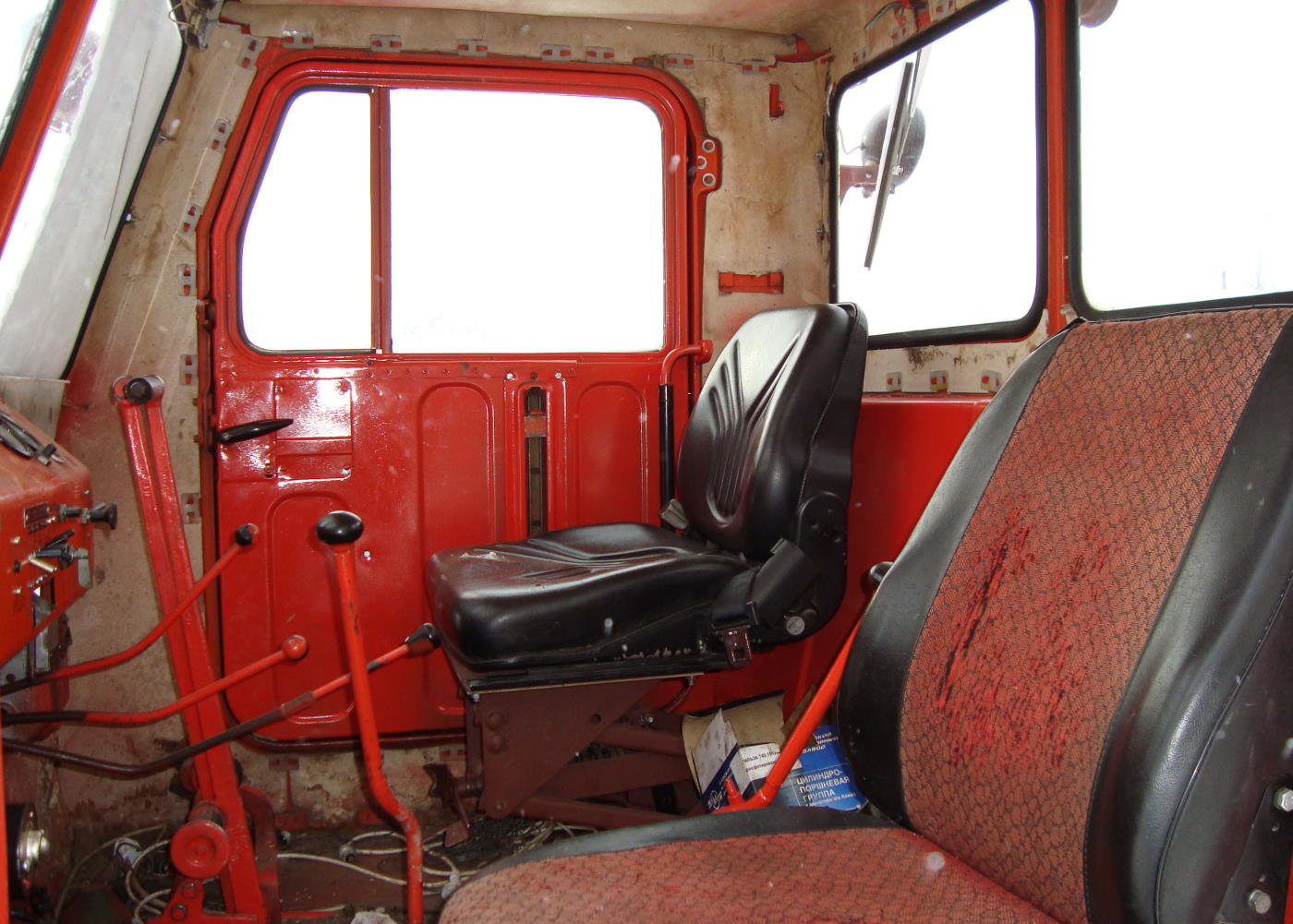

Кабина трактора Алтаец Т-4 рассчитана на 2-х человек. Контроль температуры внутри осуществляется при помощи кондиционера для обогрева или вентилятора для потока холодного воздуха. Самые первые модели не оснащались тепло- и шумоизоляцией. Это функция была добавлена в тракторы, начиная с 1970 года. Снижение вибрации происходит благодаря специальным рессорам.
Навесное оборудование
Фронтальные, навесные механизмы крепят на лонжероны на внешней части рамы. Механизмы прицепного типа подсоединяются к трёхточечной соединительной схеме. Работой подключенного оборудования руководит отдельная система гидравлики.
К агрегату можно подсоединить такие механизмы:
- Плуги различной формы;
- Пятикорпусный плуг;
- Культивирующие приспособления;
- Боронировочные механизмы;
- Бесповоротные отвалы;
- Однозубые рыхлительные механизмы;
- Сеялки;
- Корчеватели;
- Косилки.
Модификации
Фактически, у трактора Т-4А имелась всего одна действительно серьезная модификация – Т-4АП. Остальные модели строились на этой же базе, но имели незначительные отличия от своего оригинала. Основным назначением Т-4АП являлось использование в сфере строительства, а также мелиоративных работ.
Существуют две разновидности данной модификации:
- Т-4АП-С1 – оснащается гидравлической системой для работы с бульдозерами, специальным корчевателем-собирателем;
- Т-4АП-С2 – имеется гидравлическая система для выполнения различных работ совместно со скрепером.

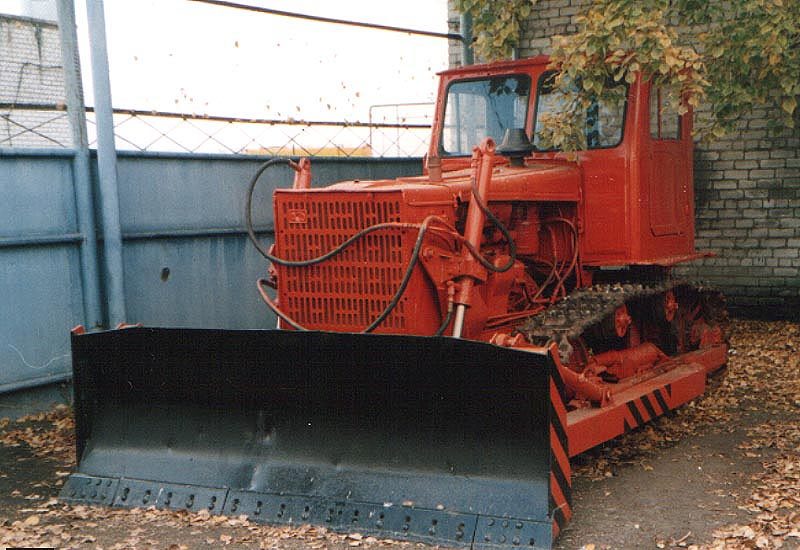

Трактор Т-4АП
Помимо обозначенных выше модификаций имеются также изготовленные на базе трактора Т-4АП:
- ДП-24;
- ДЗ-101.
ДП-24 оснащается специальным отвалом. Основное его назначение – использование на строительных объектах для решения различных задач. Нередко ДП-24 применялся для валки леса, достижения иных целей.

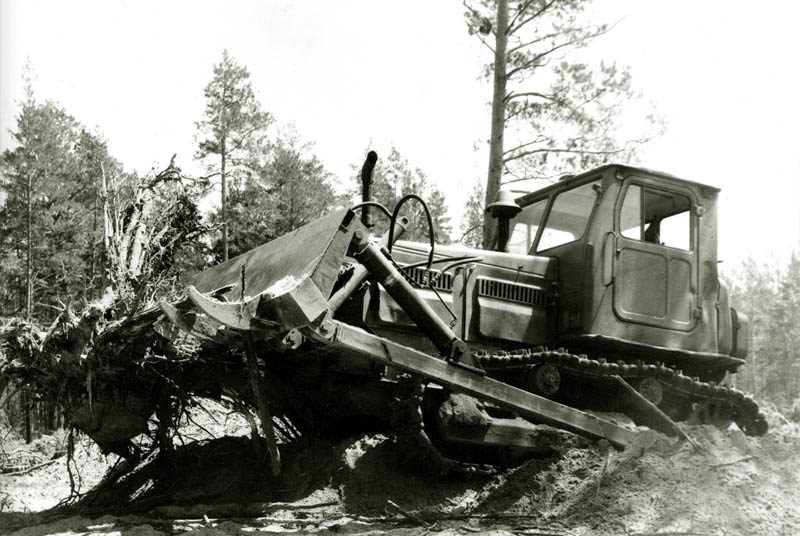

Трактор ДП-24

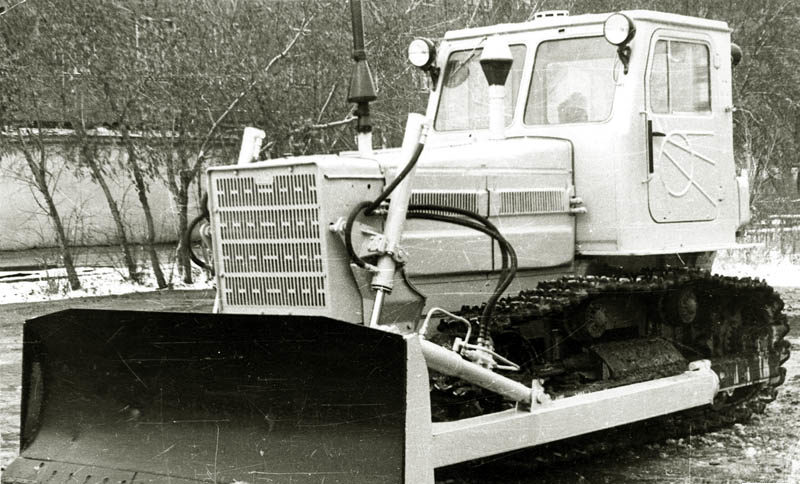

Трактор ДЗ-101
ДЗ-101 также отличается от базовой версии наличием отвала. При этом имеет модифицированную гидравлическую систему большей мощности. На кабине установлено два дополнительных фонаря освещения. Применяется как и ДП-24 для строительства, мелиорации и валки, уборки леса. Существуют модификации, различающиеся наличие дополнительного навесного и иного оборудования.
Техническое обслуживание
В настоящее время гусеничные трактора Т-4 в основном используются сезонно перед посадочными работами и после сбора урожая. Поэтому каждый владелец этой техники должен знать, как правильно начать работу после простоя.
Запуск трактора после консервирования:
- Добавить масло и дизель;
- Установить аккумулятор;
- Убедиться в работоспособности мотора, а также системы торможения и управления;
- Проверить, нет ли утечек масла или дизеля.
После проведения работ необходимо очистить машину от налипшей грязи и пыли. При эксплуатации в холодное время года следует каждый раз сливать топливо из системы по окончанию выполнения работ.
Для консервации Алтайца следует выполнить следующие действия:
- Слить тосол, дизель, масло и прочие жидкости из систем;
- Выставить коробку передач в нейтральное положение;
- Вытащить аккумулятор;
- Под гусеницы подложить подложку, чтобы предотвратить их выход из строя.
Достоинства и недостатки
Владельцы машин отмечают положительные стороны при эксплуатации Т-4:
- неприхотливый двигатель;
- низкий расход топлива (6-8 л/га при культивации);
- возможность использования дополнительного навесного оборудования от ДТ-75 или Т-150.
При этом встречаются нарекания в отношении конструкции:
- необходимость частых проверок состояния системы охлаждения, поскольку перегрев головки блока приводит к разрушению перемычек около форсунок;
- воздушный фильтр требует частого ухода и промывки;
- в реверсивном редукторе используются дефицитные подшипники;
- забивается грязью ходовая часть;
- сложность ремонта двигателя;
- жесткая подвеска;
- низкая скорость движения (до 9 км/ч).
Основные неисправности и способы их ремонта
Алтайская техника не отличается особым качеством сборки, поэтому зачастую приходится проводить мелкие ремонтные работы.
Если переключение передач затруднено:
- Смазать доступные узлы водостойкой смазкой;
- Залить масло в КПП;
- Отрегулировать положение муфты сцепления.
Если гидронасос не работает:
- Отсутствие масла;
- Выход из строя системы контроля смазочного материала;
- Проблемами гидравлической системы.
Цена
Стоимость машин с пробегом, выпущенных в 90-е годы, составляет 250-400 тыс. рублей. Встречаются машины после капитального ремонта с заменой главных узлов силового агрегата и трансмиссии и установкой дополнительного оборудования. Стоимость тракторов достигает 800-850 тыс. рублей.
