Гусеничные краны

Гусеничные краны работают на многих стройплощадках во всём мире. И в ряду других подъёмных механизмов, автомобильных и башенных кранов, бывают незаменимы. В сравнении с автомобильными кранами у них большая грузоподъёмность. Большой плюс в том, что они могут работать без выносных опор, которые необходимы автокранам. Поэтому гусеничный кран может перемещаться по площадке даже с грузом допустимого номинального веса на крюке. Гусеницы позволяют передвигаться по любой площадке. Проходимость гусеничного крана намного выше, чем у колесного. Тяжелый гусеничный движитель внизу обеспечивает низкий центр тяжести и устойчивость без дополнительных противовесов. Тяжелая нижняя часть позволяет оснащать такие краны более длинной, чем у автокранов, стрелой, которая способна поднимать больший вес, чем колесные варианты. Такой кран мобилен, подвижен, может развернуться практически на месте, способен подъехать на любой участок стройплощадки и сразу, без дополнительной подготовки, приступить к работе. Силовой агрегат в комплекте с гусеницами обеспечивает мощное тяговое усилие.

Часто на гусеничные краны подвешивают грейферы, электромагниты и копровые приспособления. На них устанавливается планетарная лебедка, которая выполняет плавное и спокойное перемещение грузов, что позволяет крановщику подавать грузы на место с очень большой точностью.

Положительная особенность их ещё в том, что они просты и удобны в управлении, что делает обучение работе крановщика на нем простым и быстрым.

На небольшие расстояния, например, в зоне строительства трубопровода или на большой стройплощадке такие краны переезжают сами. Транспортировка на дальние расстояния требует очень простого по сравнению с башенными кранами демонтажа и по прибытию на место монтажа стрелы.

Для перевозки применяют стандартные автоприцепы, на которые кран со снятой стрелой заезжает своим ходом. Вполне возможна перевозка и железнодорожными платформами. При необходимости, такой кран можно разобрать на несколько крупных узловых частей и перевезти куда угодно на нескольких грузовиках.

Гусеничные краны – универсальная строительная техника. Их можно увидеть на монтаже крупногабаритного и тяжелого оборудования, любых конструкций из металла и железобетона, на любых стройках, будь то жильё или объекты металлургической, нефтехимической и любой другой промышленности. Они поднимают вагоны в случае схода их с рельсов. могут работать на разборах аварийных завалов и даже поднимать севшие на мель суда.

Подготовка к работе башенного крана требует определенного времени. Нужно устанавливать рельсовые пути и монтировать сам кран. Если стройплощадка готова к началу работ, чтобы не было простоев и потери времени, работы в котлованах и на первых этажах сможет выполнить гусеничный кран. А на строительстве зданий средней этажности башенный кран может быть не нужен вовсе. Его с успехом заменит гусеничный.

Конструкция

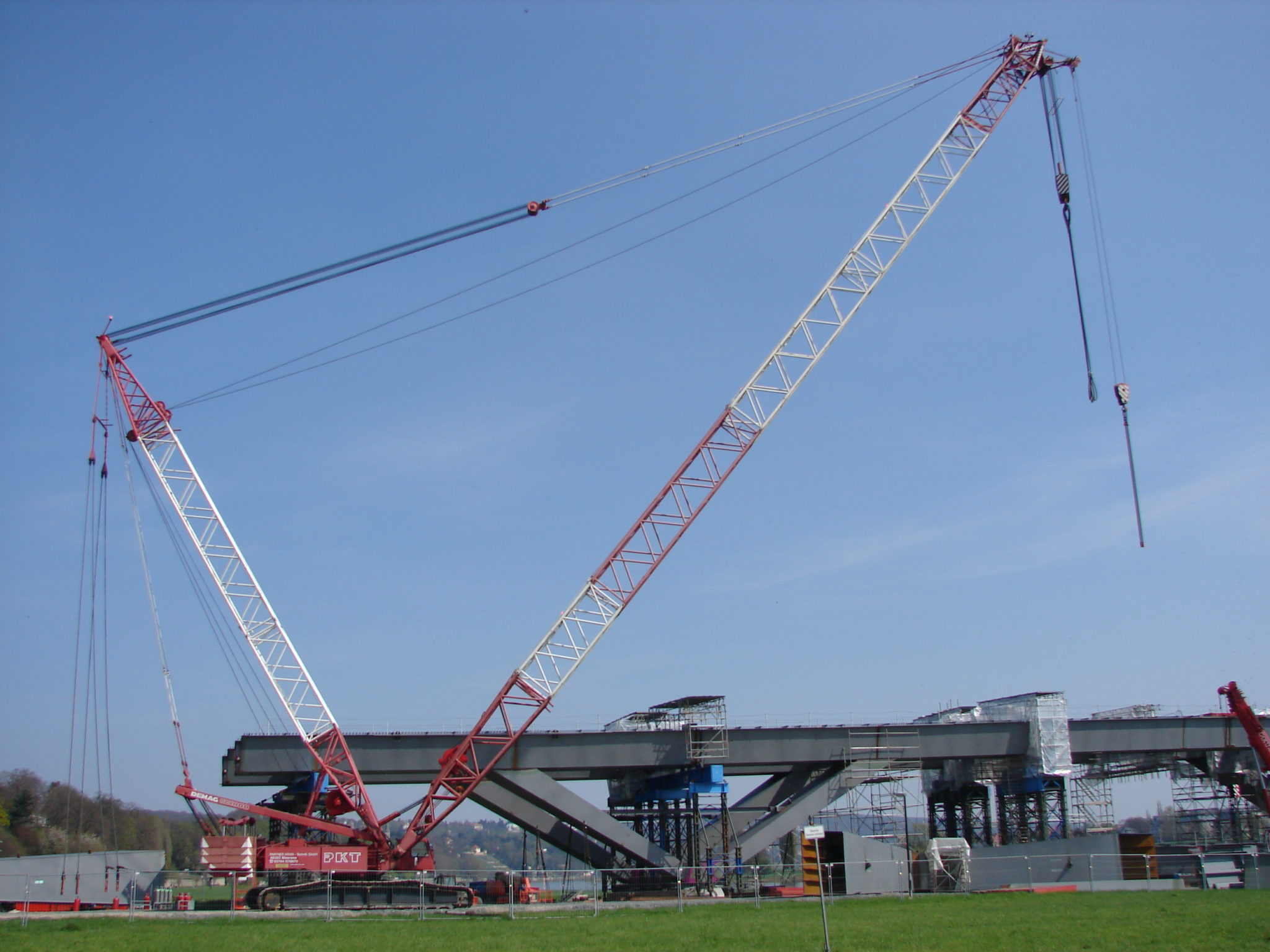

Гусеничные краны

Все гусеничные краны созданы по одной классической схеме. Основные части и узлы:

Ходовая часть, поворотная часть, механизм поворота, лебедка, силовой дизель-электрический агрегат, генераторная группа, кабина управления, монтажная стойка, опорно-поворотное устройство, оборудование стрелы, башенное оборудование, обоймы крюка. Также каждый кран оборудован устройствами и приборами безопасности.

Гусеничный кран может быть укомплектован разными видами рабочего башенного и стрелового оборудования. Самая распространенная длина прямых стрел от 10 до 20 м. Высота подъема может быть значительно увеличена за счет вставных секций. Используются также гуськи разной длины. В результате длина стрелы гусеничного крана может удлиняться до 60-100 м, а в некоторых случаях, например, для подъема небольших грузов, даже более 100 м.

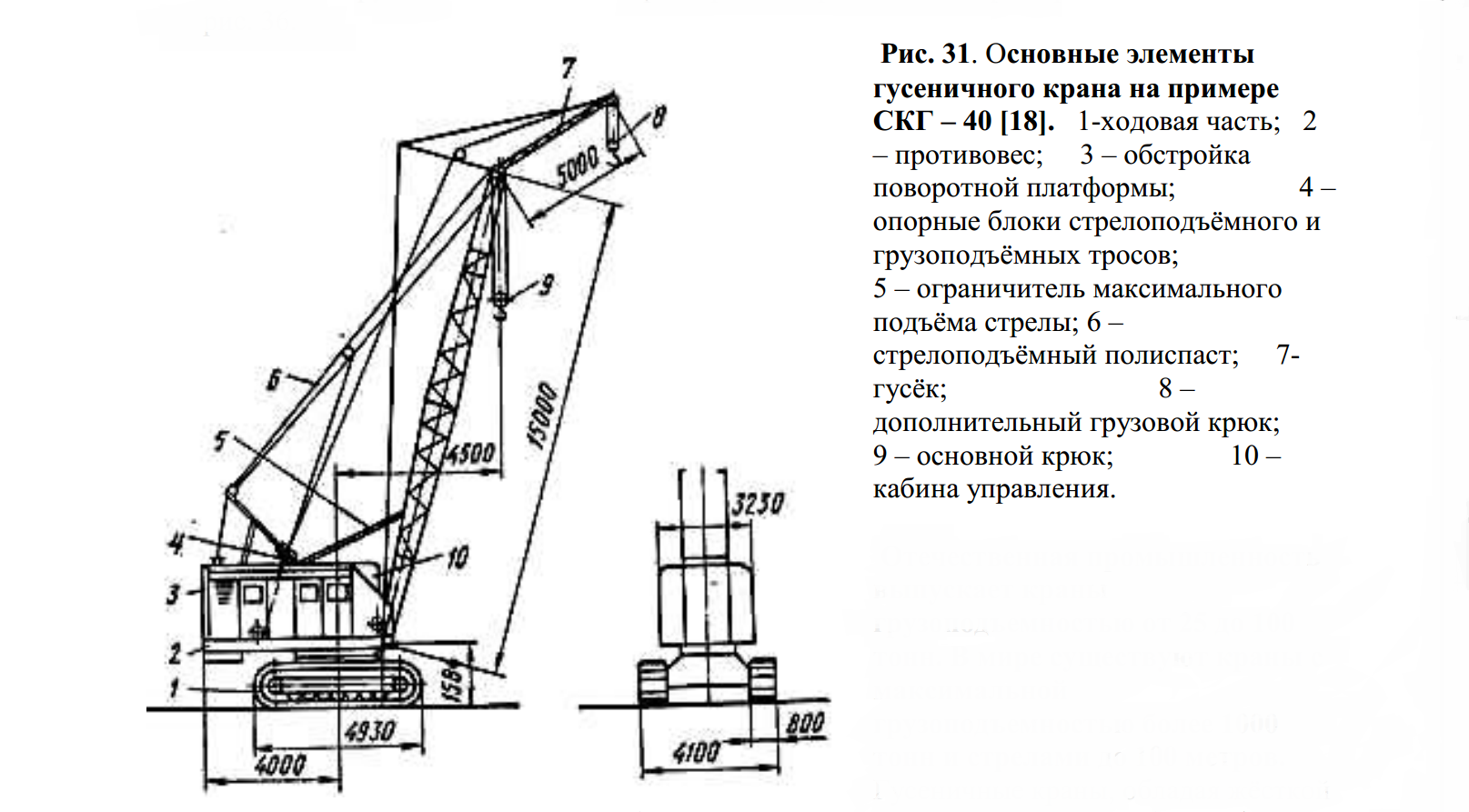

Гусеничные краны устройство

Скорость подъема зависит от грузоподъёмности и длины стрелы и колеблется в пределах от 5 до 25 метров в минуту. Скорость вращения от 1 до 4 метров в минуту. Подъем самой стрелы из низшей точки в высшую происходит за 1 – 3 минуты.

Сам кран может передвигаться со скоростью до 10 км в час.

Силовая установка

Самый распространенный силовой агрегат для таких кранов – это дизель в паре с генератором переменного тока стандартной сетевой частоты 50 Гц и стандартным напряжением 220 и 380 В. Поэтому кран может работать от внешней сети через кабельное подключение, что можно также считать большим плюсом, потому что можно обходиться без дизельного топлива.

Приводы основных механизмов – ходового, поворотного, грузового и механизма подъема стрелы выполняются по стандартной схеме.

На каждом механизме стоит свой электродвигатель, оснащенный тормозом и редуктором, который передает крутящий момент на рабочий узел.

Иногда малые гусеничные краны делают на базе экскаваторов. На таких моделях можно встретить гидравлическую или механическую трансмиссию и дизельные двигатели.

Ходовая часть

ходовая часть гусеничного крана

Для устойчивости в поперечном направлении в некоторых моделях применяют раздвижные тележки. Основная часть представляет собой неповоротную раму, которая опирается на две гусеничные тележки с приводом. Гусеницы состоят из многочисленных звеньев и имеют большую площадь опоры на грунт, что обеспечивает низкое давление, всего около 0,1 МПа.

Вместо механического привода сегодня на современных кранах ставят гидравлический. И такие модели пользуются хорошим спросом. В них работает два насоса. Это позволяет одновременно выполнять любые операции, например, подъем и поворот, движение без падения давления в гидросистеме. Любые операции на таких кранах выполняются точно и плавно. Это обеспечивается за счет пропорциональных распределителей в гидравлическом управлении. На кранах с гидравликой крановщику не нужно прилагать больших усилий для управления.

Одни из последних моделей гусеничных кранов на российском рынке оснащены телескопической стрелой. Такая стрела даёт ряд преимуществ. Нужная длина достигается не за счет монтажа дополнительных вставок, а просто за счет выдвижения стрелы. Также появляется возможность переноса груза в дополнительной плоскости.

Ещё недавно телескопические стрелы имели почти на 50% меньше грузоподъёмность, чем решетчатые. Но сегодня в телескопических стрелах стали применять овоидный профиль, что уже повысило их грузоподъемность и продолжает повышать за счет новых технических решений.

Причем стоимость кранов с решетчатой и телескопической стрелой примерно одинакова, а иногда телескопический вариант даже дешевле.

В Европе гусеничные краны с телескопической стрелой распространены уже очень широко.

Типы кранов

Первый тип — универсальные гусеничные машины, которые можно использовать и как кран, и как экскаватор. Достаточно сменить оборудование с кранового на экскаваторное. Грузоподъемностью таких машин от 5 до 63 т, среди них есть модели с улучшенными эксплуатационными характеристиками для монтажа. Это модели Э-652Б — дизельный, Э-10011Е — дизельный кран с турботрансформатором, Э-2505 — дизель-электрический кран на постоянном токе и Э-2503 — электрический кран на постоянном токе.

Второй тип — самоходные стреловые гусеничные краны грузоподъемностью 20 – 63 т. Их делают на базе экскаваторов. Эти модели отлично выполняют строительно-монтажных работы: Э-1252Б, и дизельные Э-2508.

Третий тип — самоходные стреловые краны грузоподъемностью 10 – 160 т типов ДЭК, СКГ, МКГ.

Отдельный тип кранов – это краны с короткими стрелами. Их используют там, где не нужен длинный вылет стрелы и большая высота. А именно для монтирования конструкций в котлованы, в подземную часть зданий, для погрузки и разгрузки любых грузов – оборудования, контейнеров, пакетированных грузов и т.д. Важно то, что при необходимости стрелы таких кранов можно удлинять и использовать для работы на монтаже строительных конструкций на полную высоту и вылет стрелы в пределах заданных характеристик таких моделей.

Всеми гусеничными кранами с грузоподъёмностью не более 25 тонн управляет один крановщик. Если грузоподъемность выше, согласно ЕТКС и ЕНиР, требуются два человека – крановщик и помощник.

Технические характеристики

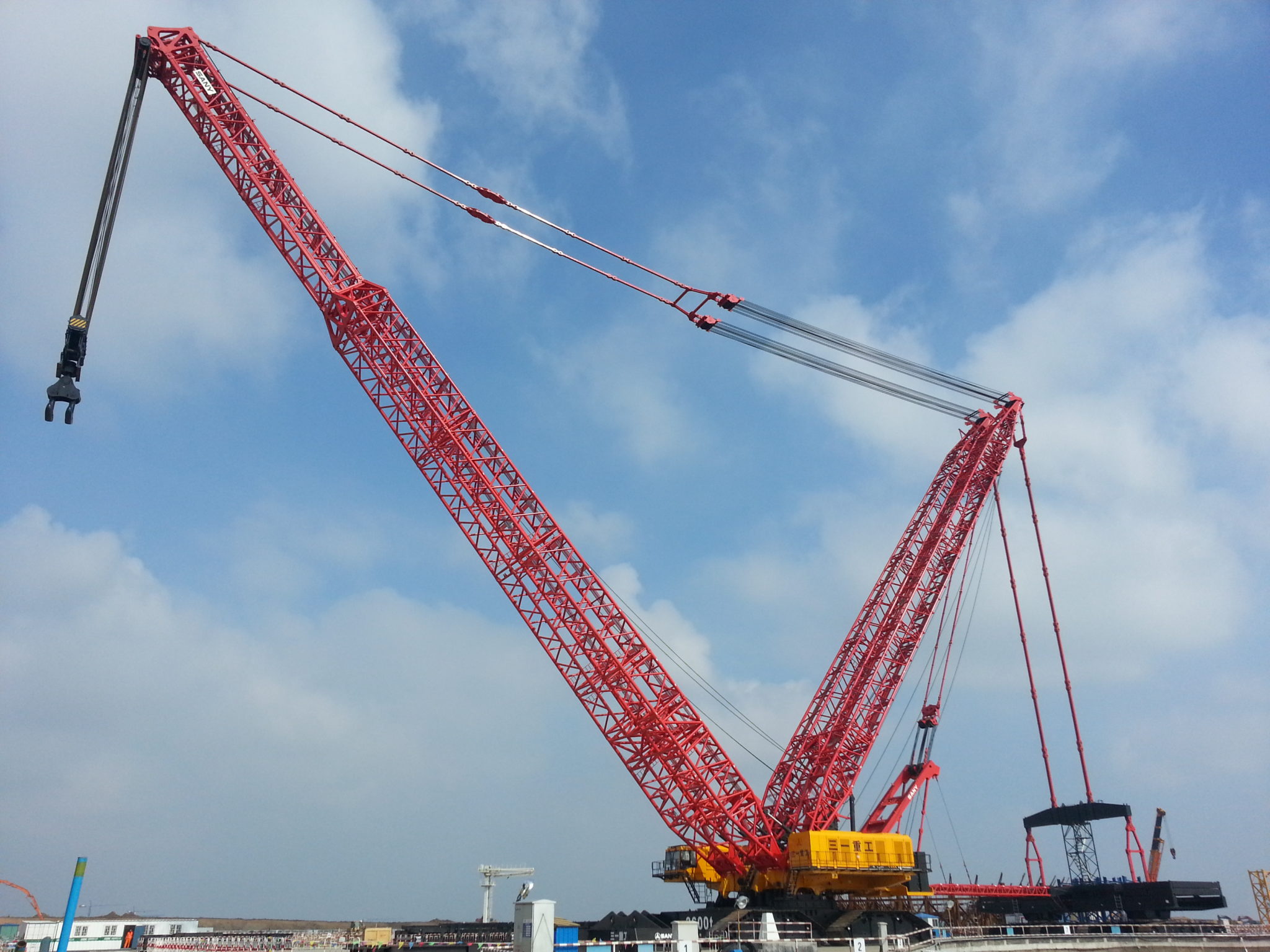

гусеничные краны

Гусеничные краны краны конструктивно созданы так, что рассчитаны на работу без выносных опор, на грунтовом основании без специальной подготовки.

В современных моделях кранов СКГ-40 и СКГ-63 в опорных катках применяют роликовые подшипники. Это повышает срок службы катков.

Гусеничные тележки кранов бывают двух видов – многоопорные тележки, которые приспособлены для передвижения по мягкому грунту, и малоопорные, которые созданы для движения и работы на скалистом грунте. Но почти на всех гусеничных кранах ставятся многоопорные тележки. Делается это потому, что малоопорная тележка для скалистого грунта не годна для работы на обычном грунте. А скалистый грунт встречается редко. И напротив, многоопорная тележка для обычного мягкого грунта может работать на скалистом грунте или железобетонном основании, если подсыпать под гусеницы песок или мягкий грунт толщиной 10-15 см. Делается это для того, чтобы равномерно распределялось давление на катки и твердую несущую поверхность.

Ходовая часть гусеничного крана располагается на опорной раме. На неё приходятся большие нагрузки. Раму делают из профилированной листовой стали. Для опорных рам тяжелых кранов применяют низколегированную сталь. Она более мягкая и пластичная, лучше поддается сварке, и менее хрупкая. То есть, такая сталь быстрее прогнется, чем даст трещину.

На раму сверху устанавливается несущий контур, на котором в свою очередь закреплено поворотное шестеренчатое кольцо, по которому весь кран может делать оборот на 360 градусов.

Гусеничные тележки крепятся к концам поперечных балок рамы с помощью приваренных пальцев прямоугольного или круглого сечения.

Гусеничный ход характеризуется следующими параметрами:

  1. Ширина колеи, то есть расстояние между гусениц, которое замеряют по продольным осям посередине гусеничной ленты.
  2. База, размер по длине крана от оси холостого колеса до оси приводной звездочки.
  3. Ширина самой гусеничный ленты. В отличие от трактора или танка, площадь гусениц крана рассчитывается с учетом снижения давления на грунт, а колея и база (ширина и длина) ходовой части рассчитывается для обеспечения необходимой устойчивости. Оба эти параметра рассчитаны на то, что кран может работать без выносных опор.

Легкие краны давят на грунт с усилием от 0,5 кгс/см2 без груза и ненамного больше, от 0,6кгс/см2 во время подъема груза. У средних и тяжелых кранов этот показатель достигает 1,4 кгс/см2 без груза и 1,6 кгс/см2 с грузом.

Это средние показатели при равномерном давление по всей площади гусениц. Но во время работы нужно учитывать, что с максимальным грузом на крюке давление гусениц на грунт под стрелой может быть до 3-5 кгс/см2.

Приводными делаются обе гусеничные тележки крана, это дает хорошие ходовые качества и маневренность крана при поворотах и разворотах на месте.

На многомоторных моделях с дизель-электрической силовой установкой на каждой гусеничной тележке стоит отдельный электродвигатель с независимым управлением. Поэтому разворот крана можно делать, включая привод только одной гусеницы, или включая двигатели обеих гусениц с вращением в разные стороны, что дает возможность развернуть весь кран на месте вокруг оси.

На кранах с одномоторным приводом приводные шестерни гусеничных тележек связаны с двигателем классическими редукторами с шестеренчатыми передачами. А управление проводится через муфты сцепления. Обратное движение гусениц проводится через механизмы реверса.
