Автокраны входят в группу стрелковых самоходных кранов и наиболее распространены среди всех представителей данной группы.

Краны собираются на шасси грузовиков, место их установки – передние и задние выносные опоры. Это делает автокраны устойчивыми в момент работы автокрана с грузами и увеличивает грузоподъёмность. Такие краны имеют возможность самостоятельного передвижения по грунту и преодоления подъёмов в пределах 20 градусов.

Автомобильные краны очень подвижны, благодаря чему быстро перемещаются на различные точки работы, находящиеся на расстоянии друг от друга. Железнодорожная транспортировка не требует разборки кранов, так как они не превышают габаритов транспорта железных дорог.

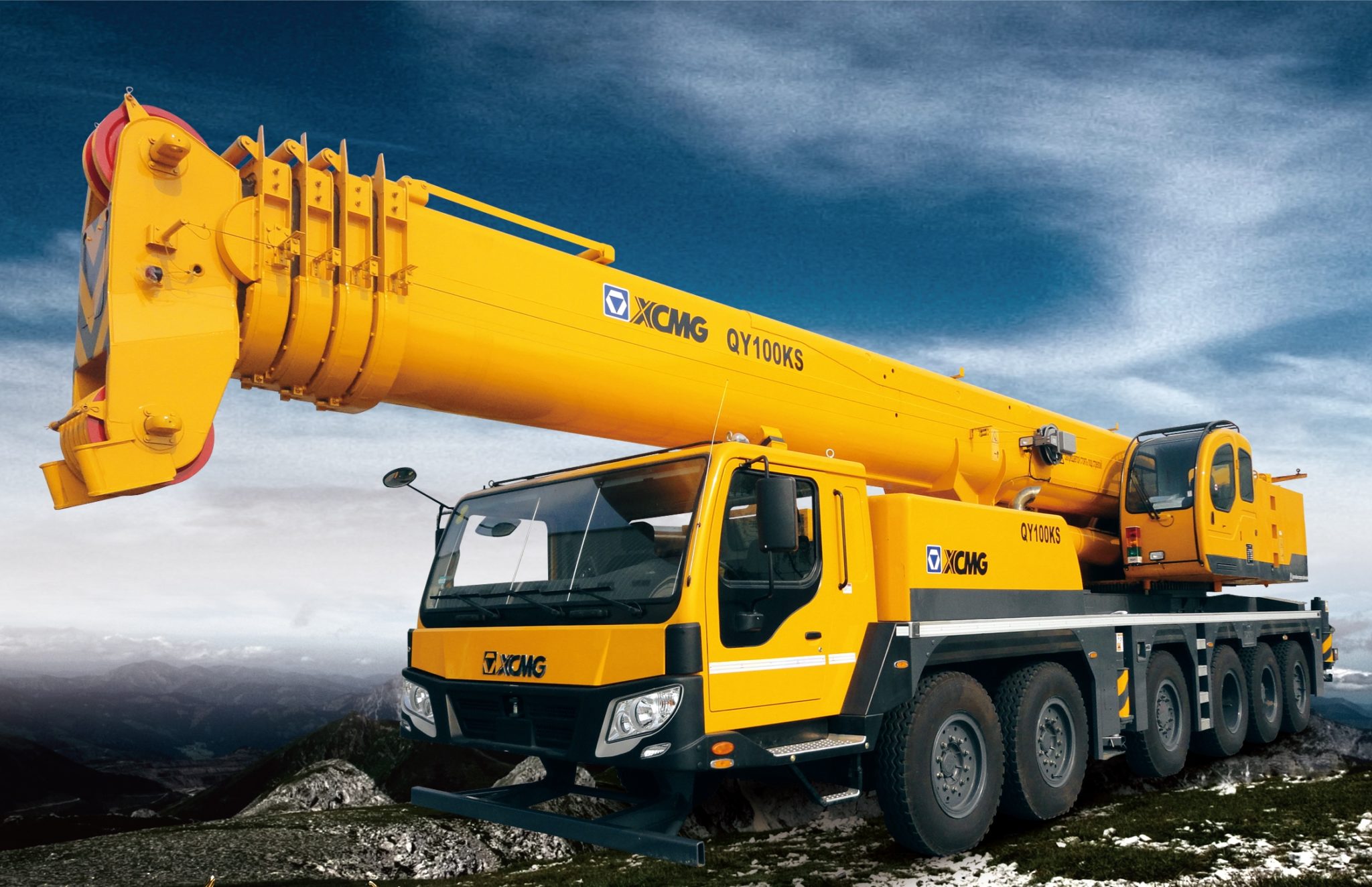

Автокран

Классификация кранов по типу рабочей стрелы

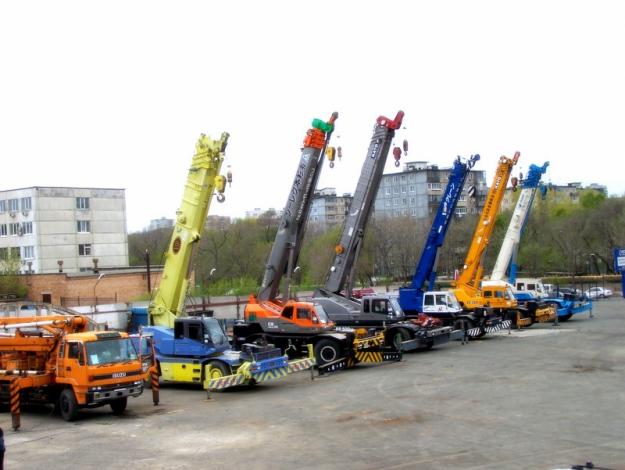

Классификация кранов по типу рабочей стрелы

Автокраны по типу стрелы существуют следующие:

  • башенно-стрелковый тип;
  • решётчатый, имеющий гибкий подвес;
  • телескопический, имеющий жёсткий подвес;
  • гуськом.

Рабочее оборудование

Рабочее оборудование автокрана

Основное оборудование представлено рабочими стрелами. Сменное представляет собой удлинительные или выдвижные секции на тех автомобильных кранах, которые оборудованы двумя видами стрел – телескопическими и гуськом.

Полиспаст, функциональная задача которого поднимать и опускать стрелу, относится к стреловому оборудованию.

Автокраны оснащены следующим оборудованием, захватывающим груз:

  • обоймой крюковой, используемой для захвата штучных грузов;
  • грейфером для сыпучих грузов.

Устройство привода

По виду привода автокраны делятся на два типа:

  • одномоторный: механизмы двигаются двигателем шасси;
  • многомоторный: каждый механизм запускается собственным двигателем.

Привод бывает одним из трёх:

  1. Механическим. Данный тип представляет собой соединение силовой установки с коробкой отбора мощности, коробкой скоростей и силовыми канатными барабанами.Механический привод автокрана
  2. Электрическим. Назван так из-за присутствия генератора, питающего электротоком двигатель.
    Электрический привод автокрана

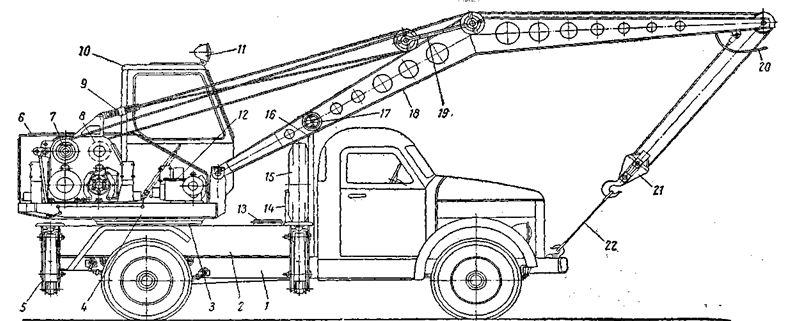

    Общий вид крана К-2,5-19: 1 — рама автомобиля; 2 — неповоротная рама крана; 3 — опорно-поворотное устройство; 4 — поворотная рама; 5 — выносные опоры; 6 — капот механизмов; 7 — механизм подъема груза; 8 — стреловая лебедка; 9 — неподвижный блок стрелового полиспаста; 10 — кабина; 11 — фара; 12 — механизм вращения; 13 — генератор; 14 — маслобак гидросистемы выносных опор; 15 — запасное колесо; 16 — опора стрелы; 17 — успокоитель грейфера; 18 — стрела; 19 — траверса с блоком; 20 — рычаг конечного выключателя; 21 — обойма с крюком; 22 — расчалка крюка

  3. Гидравлическим. Помимо коробки отбора мощности к силовой установке присоединены гидронасосы, гидродвигатели и гидроцилиндры. Очень компактный.
    автокран с гидравлическим приводом

    Автокран с гидравлическим приводом

Технические характеристики

Автокран имеет технические характеристики, которые значительно отличаются друг от друга. Грузоподъёмность обеспечивается при помощи выносных опор, в этом случае данный показатель повышается на 80 процентов по сравнению с работой при отсутствующих опорах. Управление краном ведётся из разных кабин в зависимости от ситуации: кабина шасси используется для управления краном при движении с места на место, кабина крановщика – при непосредственной работе автокраном.

Скорости движений при работе регулируются коробкой передач и в те моменты, когда изменяются вращательные частоты вала силовой установки. Иногда позволяется перемещение крана с грузом небольшого веса, закреплённом на крюке. Местом расположения является сектор задних колёс, местом направления служит продольное шасси, а высота подъёма должна составлять в пределах 0,5. Скорость движения автокрана должна иметь ограничение в 5 км/ч.

Устройство стрелы

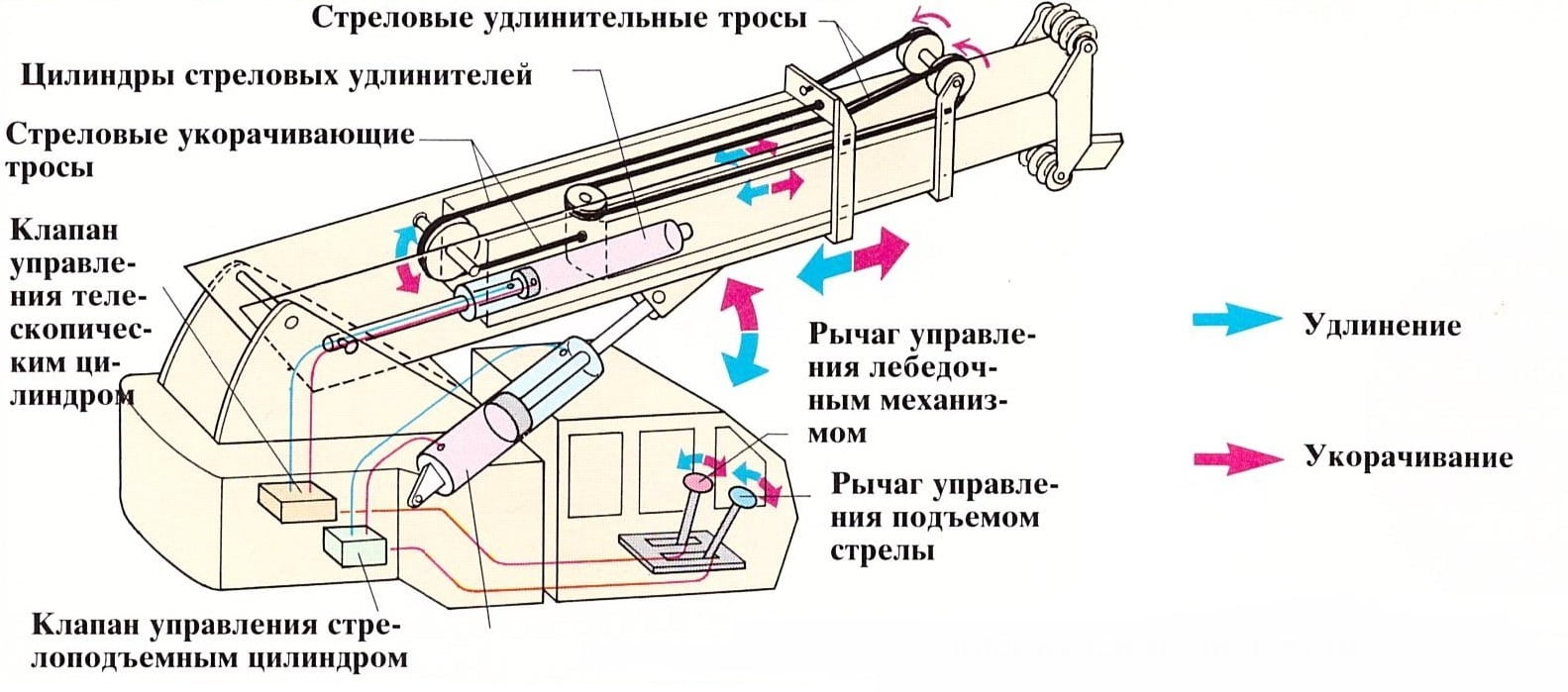

схема стрелы автокрана

Стрела автомобильного крана является его главным рабочим механизмом, поднимающим и перемещающим грузы. Конструктивные и эксплуатационные характеристики стрелы определяют показатели грузоподъёмности оборудования.

Автокраны применяются в широкой сфере, из-за чего требуются различные конструктивные особенности механизмов, позволяющим оптимально выполнять поставленные задачи. Такие задачи часто связаны со следующими обстоятельствами:

  • объёмные или тяжёлые грузы;
  • сложный рельеф на местности;
  • труднодоступные условия;
  • стеснённость в условиях города.

Основными характеристиками стрелы определяются возможности выполнения определённых задач. Именно по стреле передвигается тележка, имеющая грузозахватный механизм. Эксплуатационные возможности крановой стрелы оказывают влияние на то, какой подъёмный вес может брать автокран. Чтобы выполнять задания разных уровней сложности, разработчики производят несколько вариантов стрел.

Решётчатыми стрелами оснащены первые модели автомобильных кранов. Такие стрелы закрепляются тросовой подвеской. При их установке крюк и подвес укрепляются тросом. При решётчатой конструкции автокран имеет выгоду в виде небольшого веса.

Телескопические стрелы на данное время наиболее востребованы по сравнению с другими видами. Основу таких стрел составляют выдвижные сегменты, благодаря чему стрелы очень гибкие и способны выдерживать большие нагрузки при подъёме тяжёлых грузов. Отечественная промышленность представляет максимально возможные секции в числе пяти.

В большинстве случаев удобнее применять для работы краны, имеющие башенные стрелы. От других они отличаются значительной подъёмной высотой. Такой тип оборудования идеален для использования в строительстве крупных сооружений большой высоты.

Шасси и несущая конструкция

Шасси автокранов бывают двух типов:

К первому типу шасси относятся классические грузовики (шоссейные и обладающие высокой проходимостью). Именно на них производится расположение несущей крановой рамы. Во время работы рама грузового автомобиля не нагружается, весь вес приходится на крановую раму и гидравлические опоры, выставляемые перед работой. В России и странах ближнего зарубежья популярностью пользуются автокраны среднетоннажного класса. К примеру, к этому классу относятся «Ивановец», МАЗ, Урал, КамАз и многие другие модели отечественного производства. Иногда краны, производимые в России, устанавливаются на шасси иностранных производителей. Подобная схема используется в странах Японии, однако в основном применяется для установки малотоннажных кранов Tadano. В странах Запада такая схема весьма редка.

Шасси первого типа оснащены ложементом безопасности, который устанавливается возле кабины для стрелы. При таком оснащении автокраны имеют существенную проблему: обзор водителя закрыт центральным крюком крана.

Ко второму типу относятся специальные шасси, которые конструируют индивидуально под каждый кран. Схема пользуется популярностью в странах зарубежья для кранов классов среднетоннажного и крупнотоннажного. Подобные шасси обладают повышенной проходимостью и негабаритной шириной.

Кабина управления

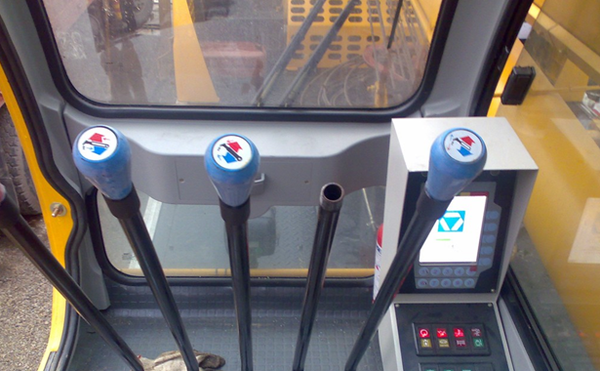

Кабина управления автокраном

Существуют два типа кабин, из которых ведётся управление краном:

  1. Стационарная. Для её расположения подходят габаритные ширина и высота. На такой кабине установлена решётка, защищающая от падения различных предметов при работе в строительстве, сдвижная дверь, панорамное стекло.
  2. Нефиксированная башенная. В свою очередь делится на два типа, порой совмещённые. Первый тип оснащён гидравлическим механизмом,чтобы изменять наклонный угол при необходимости максимально увеличить возможность верхнего обзора. Другой тип порой называется «поворотная». При смене гидравликой рабочего режима на ездовой кабина разворачивается на 180 градусов, оказываясь позади противовеса. Это вынужденная мера для возможности укладывать кабину в габарит во время езды.
Пример схемы управления автокраном

Пример схемы управления автокраном

Производители

Автомобильные краны изготавливаются различными фирмами в разных странах.

Производитель Класс Грузоподъёмность мин./макс., т Страна
Ивановец Среднетонник на свободном шасси от 16 до 80, а так же 25 Россия
Челябинец от 25 до 50
Галичанин от 25 до 100
KATO Сверхгрузоподъёмный на собственном шасси от 60 до 150 Япония
Komatsu от 30/ до 00
Zoomlion предел 2000 КНР
XCMG предел 1600
Liebherr Все от 5 до 1200 Германия, Австрия, Швейцария
Terex от 30 до 1200 США
Газпромкран Среднетонник на свободном шасси от 5 до 30 Россия
Grove Сверхгрузоподъёмный на собственном шасси предел 450 Германия
Krupp предел 200
TAKRAF Железнодорожный, автокран предел 200
Tadano Лёгкие и средние свободного базирования предел 50 Япония
Lokomo Средние и тяжёлые на собственных шасси от 20 до 100 Финляндия

Применение

Автомобильные краны незаменимы для выполнения работ, связанных со строительством, монтажом, погрузкой, разгрузкой. В сферах энергетического строительства используются для проведения погрузок и разгрузок, как вспомогательные краны при монтаже на небольшой высоте.
