Схема переключения коробки передач КАМАЗ

В КПП КамАЗ с делителем входят такие элементы:

  • картер, в котором монтированы ведущие, ведомые и промежуточные валы в сборе с шестернями;
  • подшипники;
  • синхронизаторы,
  • блок шестерен заднего хода,
  • верхняя крышка коробки,
  • механизм переключения передач.

КПП КамАЗовских машин бывает пяти- и десятиступенчатая. Делитель КПП имеет высшую и низшую передачи и в сочетании с основной коробкой позволяет получать 10 передач переднего хода и 2 заднего. Система делителя улучшает тяговые качества машины, облегчает управление, снижает частоту переключения скоростей рычагом. Передаточные числа КПП имеются в инструкции по эксплуатации устройства.

На КПП 141 КамАЗ имеется выключатель фонаря заднего хода. Для предотвращения одновременной активации 2 передач в крышке имеется замок шарикового типа, а от случайного включения заднего хода — пружинно-пальчиковый предохранитель. КПП с делителем весит 320 кг. Манжеты находятся в крышках валов. Они предохраняют КПП от засорения и предотвращают утечку масла. Недостаточный объем масла в КПП ведет к ее повреждению. При первой заправке в КПП должно быть 9 литров масла, при смене жидкости — 8 л.

Технические характеристики КПП КамАЗ-141:
Картер:

  1. Диаметр отверстия подшипника составляет 150 мм.
  2. Диаметр отверстия оси блока зубчатых колес равен 32 мм.

Первичный вал:

  1. Диаметр шейки переднего подшипника составляет 24 мм.
  2. Заднего подшипника — 59 мм.

Вторичный вал имеет следующие диаметры у деталей:

  1. Втулки зубчатого колеса четвертой передачи — 63 мм.
  2. Роликовых подшипников — 80 мм.
  3. Втулки зубчатого колеса заднего хода — 70 мм.
  4. Наружный диаметр втулки составляет 72 мм.

Промежуточный вал:

  1. Диаметр шейки переднего подшипника составляет 65 мм, заднего — 49 мм.
  2. Диаметр стакана заднего подшипника равен 119 мм.
  3. Диаметр промежуточного вала составляет 65 мм.
  4. Внутренний диаметр зубчатого колеса равен 65 мм.

Вес КПП с делителем — 320 кг.

Как начать движение

Начинать движение на этой машине нужно с пониженной скорости. Поэтому рычаг делителя трогать не надо. Обязательным условием является выжимание педали сцепления. Порядок переключения высоких и низких передач на КамАЗе может изменяться, в зависимости от условий окружающей среды и массы самого грузовика.

Классическая схема выглядит следующим образом:

  • выжимается сцепление и включается первая передача (1В);
  • далее необходимо переключиться на передачу 2В;
  • следующий этап – включение передачи 3В. При этом скорость вращения коленвала уже должна быть не меньше семи тысяч оборотов в минуту.

Автомобиль начинает ехать и постепенно разгоняться. Теперь можно перевести рычаг делителя в верхнее положение. Когда стрелка тахометра покажет 3000 оборотов в минуту, включается четвертая передача 4Н. Далее – снова понижаем скорость, включаем уже 4В. И на заключительном этапе требуется переключить на 5Н. Если все было проделано правильно, КамАЗ уже будет на уверенном и быстром ходу.

Трогаться с места на КамАЗе, при условии соблюдения вышеописанных рекомендаций, не так уж и сложно. Постоянная практика позволит выработать мышечную память, благодаря чему необходимые передачи будут включаться быстро и без задержек.

Важно понимать, что от уровня оптимизации работы коленчатого вала зависит и расход топлива. Переключаются передачи на КамАЗе быстро, без ненужных задержек и ровно в то время, когда это требуется. Несоблюдение основных правил и рекомендаций приводит не только к значительному увеличению количества используемого топлива, но и к износу механических деталей и узлов трансмиссии.

Описание используемых коробок

Схема переключения передач напрямую зависит от типа установленной на автомобиле КамАЗ трансмиссии. Большинство используемых машин применяют коробку на пять скоростей вперед и одна назад, это модель с индексом 14. Механизм актуален в случае, если не требуется буксировать прицеп, или перевозимый груз весит менее 10т.

Техника, используемая для перевозки больших грузов, или участвующая в составе автопоездов, использует трансмиссию с маркировкой 15. В этом случае нужен навык, как управлять КамАЗом самосвалом, поскольку в состав коробки входит редуктор. Это та же трансмиссия 14 с пятью передними и одной задней передачей. Делитель, если надо, включает скорости пониженного диапазона, как следствие, у автомобиля появляется в два раза больше передач.

Применяемая коробка с индексом 16, с восемью ступенями механического типа. Предусмотрен редуктор на четыре ступени и пониженная передача. Так же устанавливаются коробки ZF, которые оснащены девятью передачами и вспомогательной понижающей ступенью.

Не зависимо от модели трансмиссии, коробки механического типа, управление ведётся при помощи педали сцепления. Переключение проходит поэтапно, с учетом низшего и высшего режимов. За переключение режимов отвечает рычаг на ручке кулисы. При создании, учтено, что КамАЗ это тяжёлый автомобиль, в нагруженном состоянии нуждающийся в снижении усилия. И наоборот, если ездить с пустым кузовом, это не приведёт к перегреву и расходу топлива.

Инструкция

Теперь предлагаем узнать, как осуществлять запуск и в какой последовательности правильно включать передачи на камазовской коробке. В этом процессе есть определенные особенности, и процедура переключения скоростей отличается от легковых автомобилей.

Начало движения

Необходимо знать, как переключать скорости на КамАЗе. Начало движения на КамАЗе должно производиться на пониженной скорости. Обратите внимание — при трогании с места переключение передачи осуществляется при отключенном сцеплении. В камазовских коробках схема переключения осуществляется в несколько этапов, это связано с особенностями увеличения и понижения скоростей.

Как включаются скорости на КамАЗе:

  1. Грузовик может быстро ехать по разным видам дорог, но на первом этапе, в соответствии со схемой, рекомендуется начинать движение на передаче 1В.
  2. После этого производится включение передачи 2В.
  3. На завершающем этапе трогания с места включается скорость 3В.

В соответствии с такой схемой движения, трогание с места производится на пониженной скорости. То есть рычаг переключения на коробке не нужно трогать вплоть до четвертой передачи. Для начала движения нужно увеличить частоту вращения коленвала примерно до семи тысяч оборотов

Переключение скоростей

Теперь расскажем, как переключается КПП на КамАЗе, когда машина тронулась с места. Когда автомобиль разгонится, порядок переключения передач на КамАЗе следующий — 4Н-4В-5Н. Для активации второй скорости надо, чтобы частота вращения коленвала увеличилась до трех тысяч оборотов по тахометру. Учтите, что работа коленчатого вала играет основную роль. При правильном переключении скоростей вы сможете добиться экономии расхода горючего. При этом будет достигнута максимально экономичная работа мотора без простоев.

Задний ход

Что касается заднего хода, то в соответствии со схемой для его активации необходимо установить переключатель в нижнее левое положение. Активация задней передачи не допускается во время движения. Чтобы включить задний ход, полностью остановите автомобиль, после чего выполняйте маневр.

Управление при подъёме на склон

Заезд на склон, сопровождается переключением коробки на пониженный режим (Н). Это заставляет трансмиссию работать с большей отдачей и легче преодолеть препятствие.

  • При подъёме на тяжёлой технике, переключение с первой на вторую передачу проводится с использованием метода двойного нажатия сцепления;
  • Чтобы обеспечить работу силовой установки, выжимают педаль газа для предотвращения перебоя в подаче топлива;
  • Показания оборотов коленчатого вала не падают ниже отметки 2000мин-1, иначе силовая установка перегреется и прекратит работу.

Выбор правильного режима переключения передач, аспект нормальной эксплуатации авто, от которого зависит работоспособность силовой установки, а так же узлов и механизмов агрегата.

Управление при спуске

Двигаясь на автомобиле КамАЗ на спуске, учтите, что ни в коем случае нельзя выключать двигатель. Водители применяют такой способ, что бы сэкономить топливо. Однако, действуя подобным образом, прекращает работу усилитель, что блокирует рулевое управление. Такое явление приведёт к аварийной ситуации, последствия которой непредсказуемы.

Проблемы возникают и с тормозами, поскольку тяжелая техника оборудована вспомогательной системой. Активация последней, исключает возможность пользоваться педалью сцепления и переходить с одного режима на другой.

Управление на оледенелой дороге

Особенность езды по оледенелым маршрутам – использование цепей на колёсах машины. Меры позволят увеличить коэффициент сцепления с дорогой.

Учитывают:

  • Соблюдайте дистанцию, оставляйте место для манёвра;
  • При торможении, пользуйтесь вспомогательной системой торможения;
  • Помните, экстренное торможение на КамАЗ ведёт к блокировке колёс прицепа.

Экстренное торможение использовать не желательно, поскольку это приведёт к заносу и неконтролируемому движению. При заносе, держите ногу на педали сцепления, рулевое колесо поверните в сторону заноса, это выровняет машину.

Что необходимо для продления срока эксплуатации КПП

Для того, чтобы избежать поломки, необходимо следовать рекомендациям по эксплуатации, данным производителем.

Необходимо правильно переключать передачи, в соответствии со схемами (двойная или каскадная Н).

Также важно регулярно проверять уровень трансмиссионного масла, менять его каждые 30 тыс. км пробега. О том, какое масло необходимо для конкретной модели КПП, производители всегда сообщают.

Зимой очень важно прогреть коробку передач, иначе загустевшее масло не сможет достаточно хорошо смазать детали, что приведет к их преждевременному износу.

Начинать движение всегда нужно на 1 передаче, переключение должно осуществляться при выключенном сцеплении.

Также важно своевременное ТО, во время которого проверяются и при необходимости регулируются все элементы трансмиссии.

Контроль уровня масла

Заправочные объемы указаны на заводской табличке, расположенной сбоку КПП. Перед заполнением емкости сливают отработку, заливают трансмиссионную жидкость через отверстие. Проверка уровня масла осуществляется так: уровень считается правильным при достижении нижней кромки контрольного отверстия или при вытекании материала из него.

Как проверить уровень масла

Уровень масла в коробке проверяют следующим образом. Отворачивают пробку картера. При проверке надо установить указатель картера в отверстие до упора. Масло из картера десятиступенчатой МКПП сливают через 3 отверстия. Из них 2 отверстия расположены в нижней части картера КПП, а третье — делителя. Из картера пятиступенчатой КПП слив происходит через 2 отверстия.

Замена масла

Чтобы поменять масло, нужно помыть картер КПП моторным маслом. Очистить магнитные пробки от частиц металла и заливать масло до верхней черты указателя. Уровень масла измеряют через 5 минут. При движении машины КПП должна работать без колебаний, скорости должны переключаться свободно и фиксироваться прочно. Сильный шум может указывать на износ подшипников валов, недостаточный уровень масла или плохое качество смазки в картере.

Какое масло выбрать

В коробки ZF 9S1310 ТО и ZF 16S151 подходит масло, соответствующее перечню смазочных материалов TE-ML 02. Его можно узнать во всех пунктах ТО компании. Производитель рекомендует использовать масло для трансмиссии ZF-Ecofluid M.

Объем масла в коробке ZF 9 составляет 9 л, на КамАЗ ZF 16 для стандартного монтажа — 11 л, при замене — 8 л.

Ремонт КПП ZF

Перед началом ремонта необходимо произвести диагностику. Для этого нужно установить код ошибки, соотнести его с видом неисправности и её возможной причиной. В некоторых случаях устранить неисправность можно своими руками, но так как коробка передач представляет собой сложное устройство, ремонт лучше доверить профессионалам.

Для того, чтобы произвести ремонт трансмиссии, необходимо сначала разобрать КПП:

  1. Снять узел переключения передач: вывернуть винты М8 из картера переключения, снять картер и уплотнители, демонтировать упорный щиток и пружину
  2. Снять фланец крепления подшипника: ослабить винты крепления, снять фланцы и уплотнители
  3. Разборка валов и штоков: отвинтить пробки с уплотнителем, вынуть пружины и штифты из картера, удалить винты по периметру картера. Ослабить контргайку на фланце ВОМ. Вытащить игольчатые подшипники, центральный вал управления. Снять вторичный вал и вилки переключения передач.

В процессе можно сделать переборку деталей, заменить уплотнители, укрепить соединения, поменять износившиеся винты. Также необходимо очистить от масляного осадка.

По коду неисправности можно узнать рекомендации по ремонту, например, если произошло короткое замыкание регулятора давления сцепления, то необходимо проверить все кабели и соединения, если где-то зажат кабель или есть разрыв, то этот участок необходимо поменять.

Кроме электроники очень часто случаются неисправности трансмиссии, в частности, ломается синхронизатор. В таких случаях его необходимо менять.

Как снять коробку

Снятие коробки передач осуществляется следующим образом:

  1. Надо снять карданную передачу. Для этого откручивают 4 гайки крепежа.
  2. Снимают ПГУ.
  3. Демонтируют крепления стартера.
  4. Отсоединяют трубку, которая идет к понижающему редуктору.
  5. Демонтируют рычаг переключения передач.
  6. Ставят домкрат между маховиком и поддоном мотора, и через деревянную подставку демонтируют мотор.
  7. Откручивают гайки задней траверсы и снимают ее.
  8. Демонтируют распорную тягу.
  9. Откручивают болты крепежа кронштейна системы выпуска.
  10. Подсоединяют таль к болтам и натягивают его.
  11. Отвинчивают гайки крепежа к боковым подушкам мотора.
  12. Откручивают болты, которые фиксируют КПП к ДВС.
  13. Поднимают таль, отодвигают КПП от мотора до выхода первичного вала трансмиссии.
  14. Вытаскивают коробку передач.

Как отрегулировать

Теперь нужно отрегулировать КПП, выполнить дефектовку узлов и деталей. Если они вышли из строя, заменяют новыми. Шлицевые соединения не должны иметь дефектов и сколов. Подшипники шестерен следует заменить, предварительно осмотрев место их установки, нет ли износа или участков, продавленных роликами.

Подшипники вала заменяют, так как в результате поломки и попадания в масло металлической стружки места качения подшипников получили повреждения, которые могут вызвать поломку КПП. Осматривают шестерни, выявляют повреждения, износ зубьев шестерен. Конические обоймы синхронизатора не должны быть деформированы или изношены. Направляющие валы не должны болтаться. Не должно быть повреждений на шлицах.

Как правильно собрать

Сборка КПП осуществляется в обратном порядке. Промежуточный вал устанавливают в корпус коробки передач. Монтируют подшипники — передний роликовый и задний сферический. Закручивают опорную шайбу. Фиксируют ее гайкой и закрывают заднюю крышку крепления сферического подшипника. Устанавливают прокладки. Вал должен вращаться легко, не должно быть заедания детали при движении.

Таблица: неисправности коробки передач КамАЗ

Неисправность Причина Как устранить
Затрудненное включение всех передач, передача заднего хода и первая передача включается со скрежетом Неполное выключение сцепления (сцепление ведет) Отрегулировать свободный ход агрегатов привода сцепления
Включение передач с ударом и скрежетом Износ конусных колец синхронизаторов или блокирующих фасок пальцев и каретки Заменить синхронизаторы
Большое усилие на рычаге переключения передач Загрязнение опор тяг дистанционного управления. Отсутствие или загустевание смазки. Промыть опоры и заполнить их свежей смазкой 185
Включение передач с ударом и скрежетом в делителе Износ конусных колец синхронизаторов или блокирующих фасок пальцев и каретки. Повышенное давление в пневмосистеме управления делителем. Разрыв мембраны редукционного клапана. Износ сухарей вилки переключения передач делителя. Заменить синхронизаторы. Отрегулировать редукционный клапан или разобрать и промыть. Заменить мембрану. Отрегулировать зазор между кареткой и сухарем вилки переключения передач.
Самовыключение передач на ходу Неполное включение передач из-за неисправности механизма переключения, износ вкладышей вилок или ослабления крепления вилок и рычагов. Устранить неисправности, заменить изношенные детали.
Передачи не включаются Разрушение подшипников шестерен ведомого вала. Износ или поломка деталей дистанционного привода управления коробкой. Поломка пальцев или фиксаторов синхронизаторов. Заменить неисправные детали. Отрегулировать привод или заменить изношенные детали. Заменить синхронизаторы.
Не включаются передачи делителя Заедание поршней воздухораспределителя. Разрегулировано положение упора клапана включения. Поломка упора клапана. Засорение пневмосистемы управления делителем. Обрыв троса крана управления делителем. Разобрать, промыть и смазать смазкой 158 детали воздухораспределителя. Отрегулируйте положение упора клапана. Заменить упор. Промыть и продуть дроссель, воздухопроводы и клапаны. Заменить трос.
Повышенный уровень шума при работе коробки передач Износ или поломка зубьев шестерен. Разрушение подшипников. Заменить неисправные детали.
Течь масла из коробки передач Износ манжет или потеря ими эластичности. Повышенное давление в картере коробки. Нарушение герметичности по уплотняющим поверхностям. Заменить манжеты. Промыть сапун. Подтянуть крепежные детали, заменить прокладки.

Коды ошибок АКПП ZF

Коробка передач-автомат ZF AS-Tronic может сообщать о возникших неисправностях. Для того, чтобы устранить неполадку, достаточно сопоставить код с возможной причиной поломки.

Некоторые коды ошибок SPN:

  • 2 – возникло короткое замыкание в переднем делителе (клапан Y2)
  • 10 – отсутствует давление воздуха на главный клапан
  • 13 – короткое замыкание в цепи подключения КОМ
  • 21 – произошло быстрое замыкание сцепления
  • 27 – нет сигнала в шину CAN
  • 35 – неисправность выхода клапана Y3 (передний делитель)
  • 63 – неполадка при отключении КОМ

Какие ошибки в эксплуатации могут привести к поломке КПП?

В транспортных средствах КамАЗ 6520 и 5460 используются трансмиссии 16S151ZF-ECOSPLIT. К машине прилагается мануал по эксплуатации таких КПП. На практике они часто выходят из строя именно из-за неправильной эксплуатации. Поэтому автовладельцу необходимо внимательно изучить инструкцию, чтобы соблюдать требования и не допускать ошибок.

Рассмотрим основные ошибки, которые допускают автовладельцы при эксплуатации коробки передач:

  1. Когда водитель переключает скорость, педаль сцепления должна быть выжата до упора. Если вы не выжимаете сцепление до конца, в результате это приведет к ускоренному износу синхронизаторных устройств трансмиссии.
  2. Одно из главных требований — запрещается переключаться с повышенных передач на пониженные. То есть переходить с 5, 6, 7 или 8 скорости на 1, 2, 3 и 4, если скорость движения транспортного средства составляет больше 30 км/ч. Такая ошибка быстро приведет к выходу из строя синхронизатора демультипликатора.
  3. При необходимости переключиться с повышенной скорости на пониженную, делать это нужно последовательно. Перескакивать через передачу нельзя, поскольку это также станет причиной разрушения синхронизаторов трансмиссии. Если нужно переключиться на повышенную скорость, то такое переключение допускается.
  4. Нельзя полностью обхватывать рычаг коробки, переключаясь с одного диапазона скоростей на другой. Процесс переключения должен осуществляться открытой ладонью.
  5. При необходимости перейти из нейтрального положения I в положение II нужно действовать легким ударом открытой ладони, сцепление при этом не включается. Так переключается демультипликатор.
  6. Нельзя при езде на нейтральной скорости перемещать селектор вправо или влево для поиска нейтралки. В камазовской коробке передач есть крепления, которые фиксируют селектор КПП в нейтральном положении. Причем держат они его между третьей и четвертой скоростями в пониженном диапазоне, а также между пятой и шестой скоростью в повышенном.
  7. Нельзя двигаться накатом под уклон. Маслонасос трансмиссии вращается от движения первичного вала коробки. Когда машина двигается накатом, мотор функционирует на холостом ходу, а маслонасос на пониженных оборотах. Из-за этого образуемое насосом давление будет недостаточным для оптимальной смазки подшипниковых элементов. А если смазки не хватит, то подшипники быстро перегреются.
  8. Не допускается буксировка транспортного средства при подсоединенном карданном валу от коробки передач к ведущему мосту либо к раздаточной трансмиссии. Имеются в виду полноприводные авто. При невыполнении этого правила маслонасос коробки может выйти из строя в результате недостатка смазки.
  9. При запуске мотора буксировкой нужно использовать только скорости повышенного диапазона.
  10. Перед тем как оставить КамАЗ на парковке, нужно выставить селектор КПП в левое нейтральное положение.
  11. Отдельно скажем про задний ход. Его активация возможна при полной остановке машины и падении холостых оборотов до минимума. Это допускается спустя 10 секунд после отключения сцепления.
{{ reviewsOverall }} / 5 Пользователей (0 Оценок)
Надежность
Удобство и комфорт
Ремонтопригодность
Ходовые качества
Количество отзывов Оставить отзыв
Сортировать по:

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв
{{{ review.rating_title }}}
{{{review.rating_comment | nl2br}}}

Показать еще
{{ pageNumber+1 }}
Оставить отзыв

О Александр Стёпченко

Оставить комментарий

Ваш email нигде не будет показан. Обязательные для заполнения поля помечены *

*

x
Это интересно:

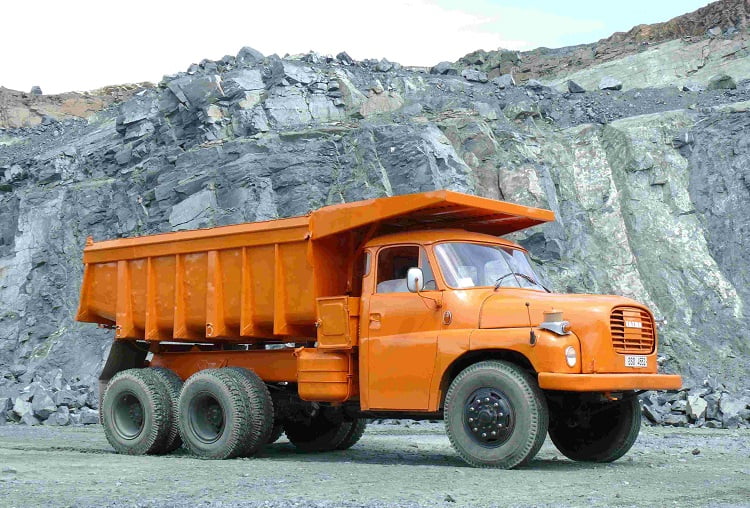

Самосвал Татра-148
