spectekhnika.info Спецтехника Автокран XCMG QY25K5S китайского производства выпускается по лицензии крупнейших производителей тяжелой техники KATO и Liebherr. Машина представляет собой принципиально новую модель, основанную на успешном применении технологии в более ранних модификациях крана. Автокран XCMG QY25K5S имеет ряд преимуществ, выгодно отличающих его среди конкурентов и выдвигающих модель на первые позиции среди машин данной марки.
Содержание
Автокран XCMG QY25K5S: технические характеристики
Автокран оснащается заводским четырехтактным дизелем с водяной системой охлаждения. Мотор имеет номинальную мощность 282 л.с./206 кВт и выдает максимальный крутящий момент 1170 Нм. Максимальная частота вращения коленвала — 2200 об/мин. Объем двигателя составляет почти 9 литров. Для увеличения мощности двигатель снабжается турбонагнетателем. Жидкостная система охлаждения работает с насосом принудительной циркуляции.
Двигатель и все прочие системы машины соответствуют экологическому стандарту Евро-3 и Евро-4 для последних модификаций. Гидравлическая система и многие узлы автокрана получили множественные патенты и сертификаты в Китае. Техника считается новым шагом на пути развития тяжелого машиностроения в Поднебесной. Максимальная скорость машины — 75 км/ч.
Рабочие характеристики
Благодаря низко расположенному центру тяжести, автокран XCMG QY25K5S отличается устойчивостью во время движения и работы. Пять дополнительных гидравлических опор увеличивают этот показатель. Последняя опора расположена под кабиной оператора, что позволяет ему производить работы в радиусе 360 градусов.
Основное рабочее оборудование машины — пятисекционная стрела с телескопическим строением. Оригинальный восьмиугольный профиль стрелы считается одной из ключевых особенностей автокрана. Каждая секция выдвигается поочередно, что дает возможность работать с различными грузами на различной высоте.
Главная и вспомогательная лебедки имеют функцию независимой работы. Управление гидравлической системой производится специальными джойстиками, расположенными на подлокотнике кресла оператора. Такая система управления повысила точность команд и дала возможность не только усовершенствовать работу крана, но и облегчить труд водителя.
Нагрузка на автокране выравнивается автоматически за счет использования особой свинг-системы с функцией свободного скольжения. XCMG QY25K5S использует наиболее современные системы безопасности. К ним относятся:
- ограничитель максимального подъема груза;
- ограничитель момента груза;
- ограничитель свободного хода троса;
- гидравлический клапан защиты давления;
- распределительный клапан безопасности;
- клапан защиты антикавитации;
- АБС.
Шасси, а также основные элементы установки изготовлены из высокопрочной стали. При этом в основе конструкции лежит облегчение общей массы за счет использования инновационных легких материалов. За счет снижения массы достигается повышенная эффективность.
Грузоподъемность автокрана XCMG QY25K5S составляет максимум 25 тонн. Номинальный рабочий радиус — 3 м. Другие рабочие характеристики:
- момент груза на основной стреле (максимум) — 961 кН.м;
- момент груза на полном вылете стрелы (максимум) — 450 кН.м;
- скорость подъема лебедки под предельной нагрузкой — 75м/мин;
- скорость подъема лебедки без нагрузки — 125м/мин.
Грузовысотные характеристики китайского автокрана 25т XCMG QY25K5 (разворот 360°)
| 10,1 м | 13,65 м | 17,2 м | 22,52 м | 27,85 м | 33,18 м | 38,5 м | ||||||||
| Рабочий радиус, м | Вес (кг) | Высота (м) | Вес (кг) | Высота (м) | Вес (кг) | Высота (м) | Вес (кг) | Высота (м) | Вес (кг) | Высота (м) | Вес (кг) | Высота (м) | Вес (кг) | Высота (м) |
| 3 | 25000 | 10,2 | 22000 | 14 | ||||||||||
| 3,5 | 25000 | 9,9 | 21500 | 13,8 | ||||||||||
| 4 | 24200 | 9,6 | 20000 | 13,6 | 17000 | 17,4 | ||||||||
| 4,5 | 21800 | 9,3 | 18000 | 13,4 | 16000 | 17,2 | 12000 | 22,8 | ||||||
| 5 | 19100 | 8,9 | 16500 | 13,1 | 15000 | 17 | 11400 | 22,7 | 9500 | 28,2 | ||||
| 5,5 | 17300 | 8,4 | 15000 | 12,8 | 14000 | 16,8 | 10800 | 22,5 | 8800 | 28 | ||||
| 6 | 15800 | 7,9 | 13500 | 12,5 | 13000 | 16,6 | 10400 | 22,3 | 8400 | 27,9 | 6600 | 33,4 | ||
| 6,5 | 13800 | 7,4 | 12200 | 12,2 | 12200 | 16,3 | 9900 | 22,2 | 8000 | 27,8 | 6200 | 33,3 | ||
| 7 | 12200 | 6,7 | 11200 | 11,8 | 11500 | 16,1 | 9400 | 22 | 7600 | 27,6 | 6000 | 33,2 | 5000 | 38,6 |
| 8 | 10500 | 4,8 | 10500 | 11 | 10200 | 15,5 | 8500 | 21,5 | 7300 | 27,3 | 5600 | 32,9 | 4600 | 38,4 |
| 9 | 8600 | 9,9 | 8430 | 14,8 | 7800 | 21 | 6600 | 26,9 | 5300 | 32,6 | 4300 | 38,1 | ||
| 10 | 7000 | 8,6 | 6930 | 14 | 7100 | 20,5 | 6100 | 26,5 | 4900 | 32,2 | 4000 | 37,8 | ||
| 11 | 5900 | 6,8 | 5760 | 13 | 6370 | 19,9 | 5600 | 26 | 4600 | 31,8 | 3800 | 37,5 | ||
| 12 | 4830 | 11,9 | 5420 | 19,2 | 5200 | 25,5 | 4300 | 31,4 | 3500 | 37,1 | ||||
| 13 | 4070 | 10,5 | 4660 | 18,4 | 4700 | 24,9 | 4000 | 31 | 3370 | 36,8 | ||||
| 14 | 3440 | 8,7 | 4020 | 17,2 | 4260 | 24,3 | 3700 | 30,4 | 3160 | 36,3 | ||||
| 15 | 2800 | 6,3 | 3480 | 16,5 | 3720 | 23,6 | 3400 | 29,9 | 2960 | 35,9 | ||||
| 16 | 3020 | 15,4 | 3260 | 22,8 | 3100 | 29,3 | 2850 | 35,4 | ||||||
| 18 | 2260 | 12,5 | 2500 | 21 | 2720 | 28 | 2550 | 34,3 | ||||||
| 20 | 1680 | 8,1 | 2010 | 18,9 | 2130 | 26,4 | 2160 | 33,1 | ||||||
| 22 | 1540 | 16,2 | 1660 | 24,6 | 1820 | 31,6 | ||||||||
| 24 | 1160 | 12,5 | 1380 | 22,4 | 1450 | 30 | ||||||||
| 26 | 1060 | 19,8 | 1140 | 28,1 | ||||||||||
| 28 | 780 | 16,5 | 880 | 25,9 | ||||||||||
| 30 | 550 | 11,8 | 660 | 23,3 | ||||||||||
| 32 | 480 | 20,2 | ||||||||||||
| 34 | 320 | 16,2 | ||||||||||||
Грузовысотные характеристики гуська (удлинителя) автокрана XCMG QY25K5
| Угол наклона стрелы | Угол наклона гуська крана XCMG QY25K5 | ||||||||
| 0° | 15° | 30° | |||||||
| Грузоподъемность, кг | Вылет, мм | Высота подъёма, м | Грузоподъемность, кг | Вылет, мм | Высота подъёма, м | Грузоподъемность, кг | Вылет, мм | Высота подъёма, м | |
| 78° | 2800 | 10700 | 47.6 | 2500 | 12100 | 47.2 | 1900 | 13400 | 46.1 |
| 75° | 2800 | 13100 | 47.3 | 2400 | 14400 | 46.4 | 1750 | 15600 | 45.2 |
| 72° | 2750 | 15300 | 46.4 | 2200 | 16700 | 45.5 | 1700 | 17800 | 44.2 |
| 70° | 2650 | 16800 | 45.8 | 2100 | 18200 | 44.8 | 1600 | 19300 | 43.5 |
| 65° | 2150 | 20400 | 44.1 | 1800 | 21700 | 42.9 | 1500 | 22700 | 41.5 |
| 60° | 1800 | 23900 | 42.1 | 1600 | 25100 | 40.8 | 1400 | 26100 | 39.2 |
| 55° | 1200 | 27200 | 39.7 | 1140 | 28300 | 38.3 | 1050 | 29100 | 36.6 |
| 50° | 800 | 30200 | 37.1 | 750 | 31300 | 35.6 | 700 | 31900 | 33.8 |
| 40° | 280 | 35600 | 31.1 | 260 | 36400 | 39.4 | 250 | 36800 | 27.6 |
| Вес блока крюка, кг | 55 | ||||||||

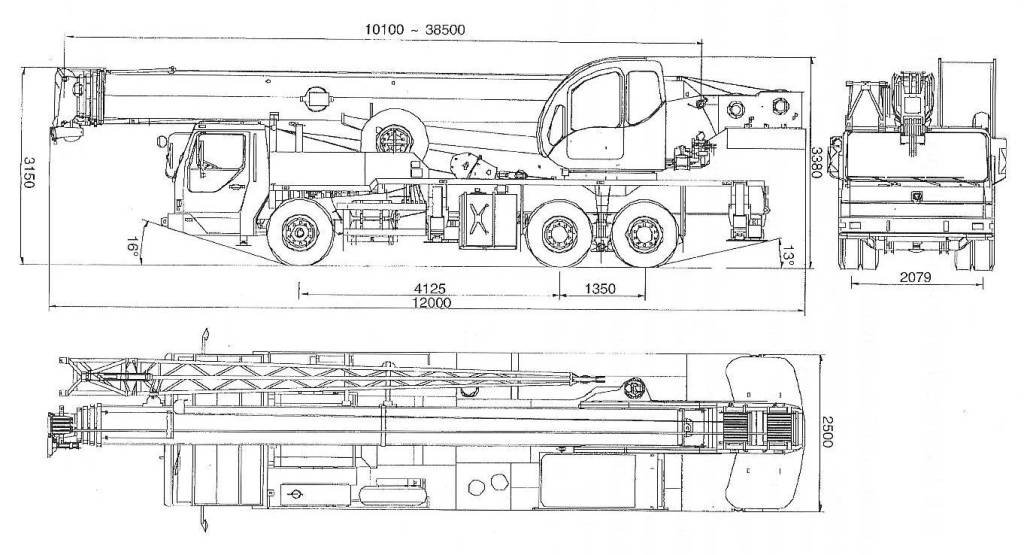

Габаритные размеры
- эксплуатационная масса — 31 000 кг;
- длина — 12300 мм;
- ширина — 2500 мм;
- высота — 3350 мм;
- база — 4125 мм передний мост, 1350 мм задний мост;
- дорожный просвет — 260 мм;
- нагрузка на передней оси — 6440 кг;
- нагрузка на задней оси — 24600 кг;
- радиус разворота (минимум) — 22 м;
- угол подъезда — 16 градусов;
- угол отъезда — 13 градусов.
Размер и показатели рабочего оборудования
- расстояние между продольными аутригерами — 4,8 м;
- расстояние между боковыми аутригерами — 6 м;
- высота стрелы — 10,2 м;
- вылет стрелы — 38,6 м;
- время подъема стрелы — 75 с;
- скорость колебания (максимум) — 2,5 об/мин;
- время выдвижения аутригеров — 35 с.
Автокран способен преодолевать препятствия под углом 30 градусов. Предельный расход топлива машины составляет 37 л. Максимальный тормозной путь при остаточной скорости движения 30 км/ч — 10 м.
Двигатель устройства изготовляется по стандарту Евро-3. Согласно технической документации плановый расход горючего на 100 км составляет порядка 37 л.
Модификации
XCT25 – четвертое поколение кранов для стран ЕС повышенной надежности
QY25KL – северное исполнение
QY25KR – для эксплуатации в условиях жаркого климата с повышенной влажностью
QY25KH – для эксплуатации в горных условиях
QY25KN – для эксплуатации в странах Южной Америки
QY25KT – для использования в нефте- и газодобывающих отраслях, атомной энергетике
QY25KQ – работает на сжиженном газе
Исходя из характеристик и разнообразия модификаций, предоставляемых на выбор, автокран XCMG QY25K5S может применяться в строительстве, добывающей и горной промышленности, атомной энергетике. Универсальность техники дополнена ее высокой надёжностью и комфортом для оператора.
