Автомобильный кран Галичанин 25 тонн на базе КАМАЗ

Автомобильные краны под маркой ГАЛИЧАНИН с 1982 г производятся Галичским автокрановым заводом.

Продукция завода ГАКЗ сейчас — это автокраны с грузоподъемностью 25-110 т, установленные на шасси отечественных автомобилей КАМАЗ, МАЗ, Урал или МЗКТ.

Наибольшим спросом пользуются небольшие модели автокранов от 25 до 32 тонн. Всего завод выпускает 14 модификаций крана Галичанин 25 тонн, на базе КАМАЗа из них 11 моделей.

Автокран Галичанин 25 тонн — особенности, сфера применения

Автокраны Галичанин используются для подъемных работ в следующих отраслях:

  • промышленное и жилое строительство;
  • монтажные, дорожные работы;
  • прокладка нефте- и газо-проводов;
  • разработка месторождений;
  • проведение любых подъемных работ на удаленных друг от друга объектах.

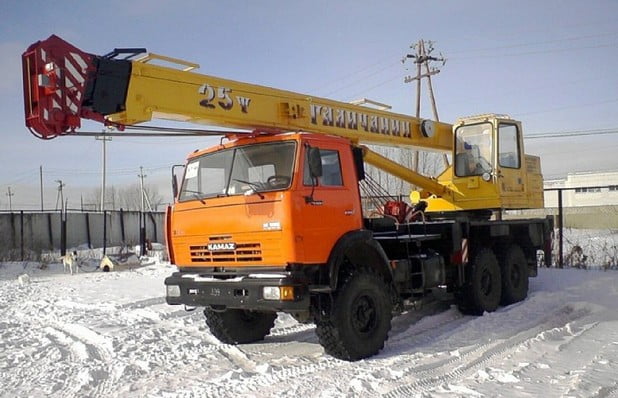

Автомобильный кран Галичанин

Особенности:

  • возможность работы на сближенном опорном корпусе, когда опоры не выходят за транспортные габариты крана;
  • Установка крана на опоры при втянутых балках аутригеров — для более комфортной работы на рабочей площадке недостаточного размера.

Выдвижение стрелы с грузом на крюке дает крану возможность размещать грузы в неудобных, малодоступных местах, перемещать их в ограниченном пространстве среди уже возведенных строений.

Общие параметры

avtomobilnyj-kran-galichanin

Краны Галичанин 25 тонн имеют несколько общих характеристик и параметров:

  • монтаж на трехосные шасси автомашин КАМАЗ, МАЗ или УРАЛ;
  • авто-подкачка камер обеспечивает нужное давление в шинах при смене качества дорожного покрытия, что делает автокран еще более проходимым;
  • краны Галичанин оборудуются диз.турбодвигателями ЯЗ или КамАЗ мощностью=230-300 л.с;
  • крановая установка работает от КОМ и КПП;
  • есть возможность увеличения длины стрелы за счет доп. монтажа решетчатого гуська, длиной = 9 м;
  • ограничитель нагрузки крана ОНК-160 с микропроцессорным блоком сбора данных обладает телеметрической памятью, защищает механизм от перегруза или опрокидывания;
  • модуль защиты крана от опасного напряжения (МЗОН) для работ в вблизи от ЛЭП;
  • температурный диапазон эксплуатации ±40ºС;
  • грузовой момент = 80 тм;
  • скорость движения до 60 км/ч.

Технические характеристики

Автокран 25 тонн — технические характеристики модификаций на базе КАМАЗ:

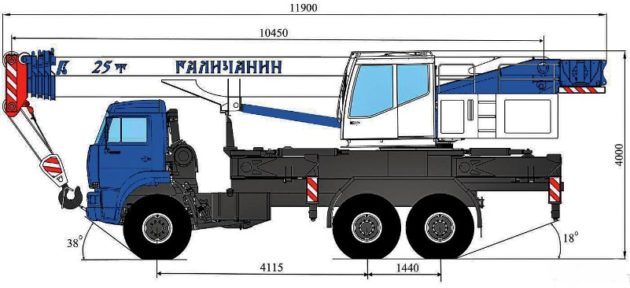

Автокран Галичанин габариты

КС-55713-1/1В/1В-4 устанавливаются на шасси КАМАЗ-65115 (6х4) ЕВРО-4. КС-55713-1 — первая модель крана — 25-ти тоннка.

КС-55713-1В: усовершенствованный вариант, выпущенный в 2009 г.

КС-55713-1В-4 — новинка 2015 г:

  • увеличенный грузовой момент = 85 тм;
  • стрела — ОВОИД, 4-х секционная, длина = 9,7-31 м (=40 м с гуськом);
  • двигатель-дизель Cummins ISB6.7e4,219 кВт;
  • доп. комплектуется маневровым гуськом 9 м, угол наклона = 0/20/40º, грузоподъемность = 4 т.

КС-55713-4/4В — устанавливаются на полноприводное шасси КАМАЗ-65111/53228 (6х6) ЕВРО-4, у шасси 10-ти колесная компоновка. Двигатель — дизель, КАМАЗ-740.622-280, 240 л.с.

КС-55713-4:

  • рабочая зона = 240º;
  • стрела коробчатого типа, 3 секции, длина = 9,7-21,7 м.

КС-55713-4В:

  • рабочая зона = 360º;
  • стрела гексагонального профиля, 4 секции, длина = 9,5-28 м.

КС-55713-5:

  • устанавливаются на полноприводное шасси КАМАЗ-43118(6х6), ЕВРО-4;
  • рабочая зона = 240º;
  • стрела коробчатого типа, 3 секции, длина = 9,7-21,7 м;
  • двигатель — дизель КАМАЗ-740.662 300, 221 кВт.

КС-55713-5В:

  • рабочая зона = 360º;
  • стрела гексагонального профиля, 4 секции, длина = 9,5-28 м;
  • двигатель — дизель КАМАЗ-740.662 300, 221 кВт.

КС-55713-5В-4 — новинка 2015г:

  • рабочая зона = 360º;
  • стрела — ОВОИД, 4 секции, длина = 9,7-31 м;
  • увеличенный грузовой момент = 85 тм;
  • двигатель — дизель КАМАЗ-740.662 300, 221 кВт;
  • доп. комплектуется маневровым гуськом 9м, угол наклона = 0/20/40º, грузоподъемность = 4 т.

КС-55713-5Л — новинка 2016 г, «Л» — легкая серия (вес крана в минимальной комплектации = 21 т):

  • рабочая зона = 360º;
  • стрела — ОВОИД, 3 секции, длина = 9,7-23,7 м;
  • увеличенный грузовой момент = 85 тм;
  • двигатель — дизель КАМАЗ-740.662 300, 221 кВт;
  • комплектуется доп.противовесом, маслоохладителем;
  • доп. комплектуется маневровым гуськом 9 м, угол наклона = 0/20/40º, грузоподъемность = 4 т.

КС-55731-1 новинка 2015 г., устанавливается на шасси КАМАЗ-6540 (8х4), ЕВРО-4:

  • рабочая зона = 360º;
  • стрела — ОВОИД, 5 секций, длина = 10,45-40 м;
  • увеличенный грузовой момент = 100 тм;
  • двигатель — дизель Cummins 6 ISB e4 300, 219 кВт;
  • комплектуется доп.противовесом, маслоохладителем;
  • доп. комплектуется маневровым гуськом 9м, угол наклона = 0/20/40º, грузоподъемность = 4 т;
  • маслоохладитель, кондиционер;
  • система кранового управления — LUDV;
  • Х-образная опорная рама.

КС-55731-4 новинка 2015 г., устанавливается на шасси КАМАЗ-65222 (6х6)ЕВРО-4:

  • рабочая зона = 360º;
  • стрела — ОВОИД, 5 секций, длина = 10,45-40 м;
  • увеличенный грузовой момент = 100 тм;
  • двигатель — дизель КАМАЗ-740.632-400, 294 кВт;
  • комплектуется доп.противовесом, маслоохладителем;
  • доп. комплектуется маневровым гуськом 9м, угол наклона = 0/20/40º, грузоподъемность = 4 т;
  • маслоохладитель, кондиционер;
  • система кранового управления — LUDV;
  • Х-образная опорная рама.

Автокраны Галичанин 25 тонн по своим техническим характеристикам полностью соответствуют ФЗ РФ №257 (08.11.07 г.) и могут свободно передвигаться по всем автодорогам, не опасаясь штрафов.

ОСОБЕННОСТИ СТРЕЛЫ

Овоидный профиль, используемый в стреловой конструкции, применяется в машиностроении многих стран мира и является оптимальным для рассматриваемого вида техники. Телескопическая стрела, которой оборудован автокран Галичанин, может иметь от трех до пяти выдвижных секций. Они изготовлены из высококачественной стали марки WELDOX и SSAB Domex, поставляемой из Швеции.

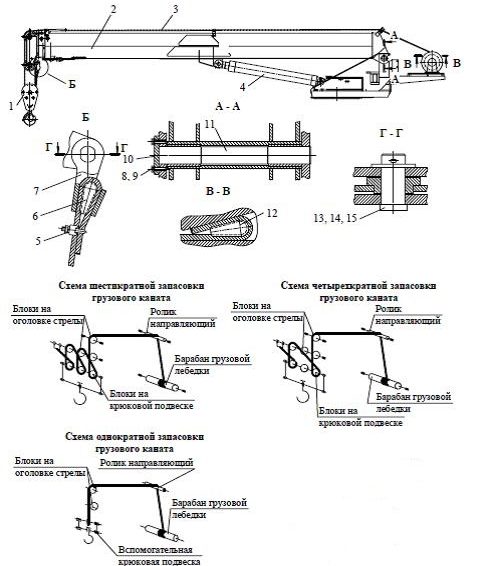

Автокран галичанин стрела

Телескопирование секций возможно с наличием закрепленного на стропах груза. Это позволяет произвести доставку в труднодоступное место между имеющимися препятствиями.

Выдвижение стрелы с грузом на крюке дает крану возможность размещать грузы в неудобных, малодоступных местах, перемещать их в ограниченном пространстве среди уже возведенных строений.

ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ

Практически каждый автокран имеет дополнительное оборудование стрелы — гусек. Он изготавливается решетчатой конструкцией из высокопрочной трубы. С его помощью радиус действия техники значительно расширяется, как и ее общая функциональность.

Некоторые модели, например, автокран КС-85713-2, оснащены двухколенным гуськом, что еще больше увеличивает их рабочую зону в горизонтальном перемещении груза.

Галичанин

ВНЕДРЕНИЕ ИННОВАЦИОННЫХ СИСТЕМ УПРАВЛЕНИЯ

Отдельные представители автокрановой техники имеют в своем арсенале систему управления германского производства Хюдак и Хиршманн, получившую название «Галичанин H&H». Она обеспечивает безопасность всех операций, которые выполняет автокран и соответствует международным стандартам качества.

Система контролирует работу приводов электрической и гидравлической систем. С ее помощью управление функциями автомобильного крана производится посредством небольших рычажков (джойстиков) и кнопок, что очень удобно для обслуживающего персонала.
