МАЗ-509

Как известно, любая война рано или поздно заканчивается миром. И потому неудивительно, что Советский Союз, одолевший в свое время фашистскую Германию, после окончания боевых действий стал активно отстраивать разрушенное государственное имущество. Само собой разумеется, что любая стройка требует наличия специальной техники. В связи с этим особая нагрузка легла на Минский автомобильный завод, который и начал производство собственного лесовоза. О нем мы и поговорим в данной статье, и узнаем, в частности, сколько весит рама от МАЗа-509.

Обновленный автопарк

Изначально 500-я серия, к которой принадлежит данный автомобиль, являлась прогрессивной и перевернула в некоторой степени сознание советских инженеров и водителей. А все потому, что разработчики машины предложили разместить мотор непосредственно под кабиной, а не впереди нее, как это было ранее. Также сама кабина получила свойство опрокидывания, что давало возможность легко добраться до основных узлов МАЗ-509. Кроме того, отсутствие капота дало возможность нарастить длину всего грузовика и увеличить его грузоподъёмность. Изначально такое инженерное предложение было встречено в штыки, однако зарубежный опыт показал, что подобные машины вполне жизнеспособны, и потому техническая комиссия одобрила проект.

Начало производства

6 апреля 1966 года началась сборка первого экземпляра МАЗ-509П. Данный лесовоз производился, что называется, поштучно и имел определенные недостатки, которые довольно быстро устранялись непосредственно на уже готовых машинах.

Технические параметры этого грузовика имели существенные отличия от тех автомобилей, которые Минский завод выпускал раньше. Начнем с того, что мосты МАЗ-509 были полноприводными, и этот агрегат оказался единственным, пошедшим в серию.

Достойная смена

Поэтапная техническая модернизация машины привела к тому, что она смогла быстрее ехать. Скорость движения грузовика увеличилась с 60 км/ч до 65 км/ч, что стало возможным благодаря изменению передаточных отношений коробки передач. МАЗ-509 отличался от своего прародителя и тем, что имел более широкую колёсную базу, величина которой выросла сразу же на 10 сантиметров. Также появилось двухдисковое сцепление, и увеличилась грузоподъемность (на полтонны). Передний мост также претерпел изменения: на нем были установлены обычные редукторы вместо планетарных.

Назначение

МАЗ-509, рама которого отличалась повышенной жесткостью, был разработан и служил для перевозки лесоматериалов как по специальным дорогам, так и по щитовым колеям. При этом он имел возможность заходить в лесоразработку. Для обеспечения оптимальных условий погрузки/выгрузки машина с 1969 года начала снабжаться лебедкой, имеющей поворотный конник и откидывающиеся стойки. Конник был способен выдерживать нагрузку, равную 5500 кгс. Грузовик оснащался прицепом-роспуском: ТМЗ-803М или же ГБК-9383. Эти механизмы имели две оси и устройство самозатаскивания, которое позволяло при необходимости сложить тележку прицепа и отгрузить ее на тягач. В те моменты, когда тележка не эксплуатировалась и была загружена на тягач, МАЗ становился двухосным. Когда же возникала потребность в перевозке древесины, то прицеп раскладывался и грузовик трансформировался в четырехосный, причем оба моста у него были ведущими.

Технические характеристики

В основе лесовоза лежит клепаная рама, составленная из штампованных элементов. Мосты имеют зависимую рессорную подвеску, спереди установлены гидравлические амортизаторы двустороннего действия. В качестве силового агрегата используется 180-сильный атмосферный дизель ЯМЗ-236. Мотор имеет 6 цилиндров, расположенных V-образно. Для подачи топлива используется механический насос высокого давления, оборудованный центробежным регулятором оборотов.

Двигатель имеет жидкостную принудительную систему охлаждения. По отдельному заказу на лесовозах устанавливался жидкостный предпусковой подогреватель. Устройство упрощало запуск двигателя при температурах окружающей среды от -40°С. Запас топлива размещен в 2 баках, вмещающих по 175 л жидкости каждый.

Коробка передач имеет 5 скоростей для движения вперед. Дополнительно используется раздаточный редуктор, распределяющий крутящий момент между мостами. В конструкции узла имеется межосевой дифференциал, повышающий проходимость. Между раздаточной коробкой и картерами мостов установлены карданные валы со щлицевыми соединениями. На задней оси установлены сдвоенные колеса. Шины имеют стандартный дорожный рисунок, но встречались версии машины с резиной повышенной проходимости.

Тормозная система автомобиля барабанного типа с пневматическим приводом. Источником сжатого воздуха является компрессор, установленный на силовом агрегате. На грузовике применяется электрооборудование с напряжением 24В. Рулевое управление оборудовано гидравлическим усилителем.

Читайте также:   Устранение неисправностей и устройство электросхем автомобиля МАЗ

Габариты и технические характеристики автомобиля:

  • длина — 6770 мм;
  • ширина — 2600 мм;
  • высота (по кромке ограждения, без нагрузки) — 3000 мм;
  • высота в транспортировочном положении (с установкой роспуска на тягаче) — 3660 мм;
  • база — 3950 мм;
  • колея передних/задних колес — 1950/1900 мм;
  • минимальный дорожный просвет (под картером заднего моста) — 310 мм;
  • вес роспуска с грузом — 21000 кг;
  • максимальная масса автопоезда — 30000 кг;
  • расход топлива (нормативный, с нагрузкой) — 48 л на 100 км пути;
  • скорость передвижения (с грузом) — 60 км/ч;
  • расстояние, необходимое для остановки (от 40 км/ч на сухом твердом грунте), — 21 м;
  • угол подъема (с полной нагрузкой) — 12°.

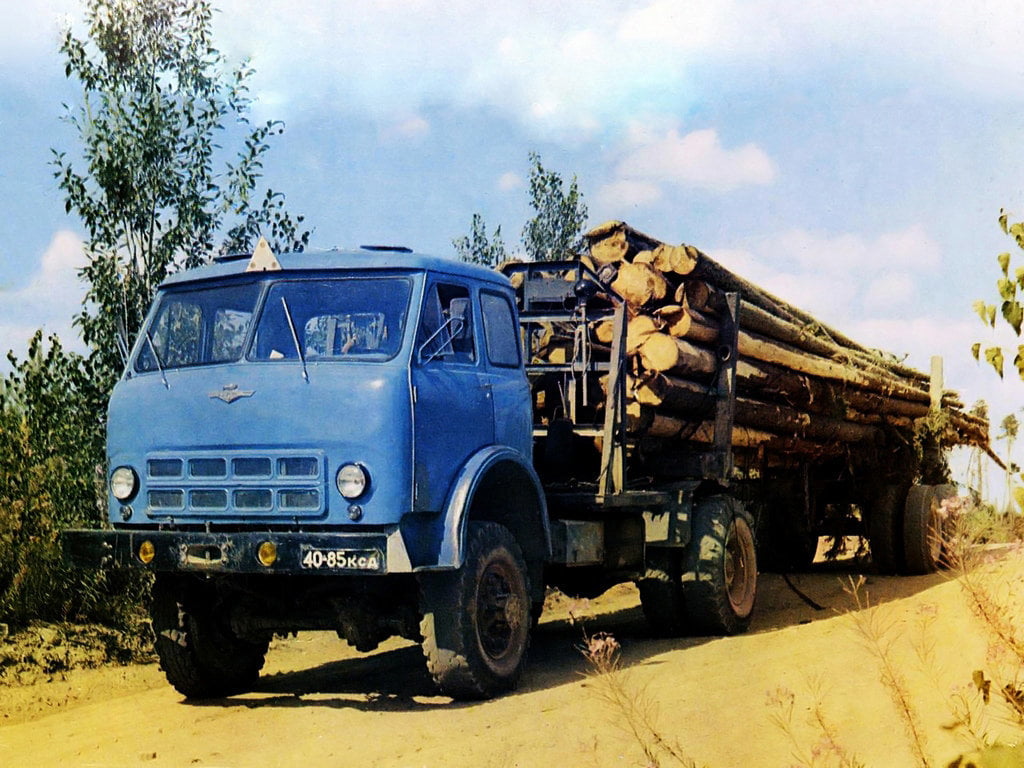

Характеристики грузового автомобиля позволяют перевозить пиломатериалы длиной от 6,5 до 30,0 м. Для укладки концов хлыстов используется специальный прицеп-роспуск модели ГКБ-9383 или ТМЗ-803М. Прицеп оснащен поворотной установкой 2 осей, управление осуществляется тросовыми приводами.

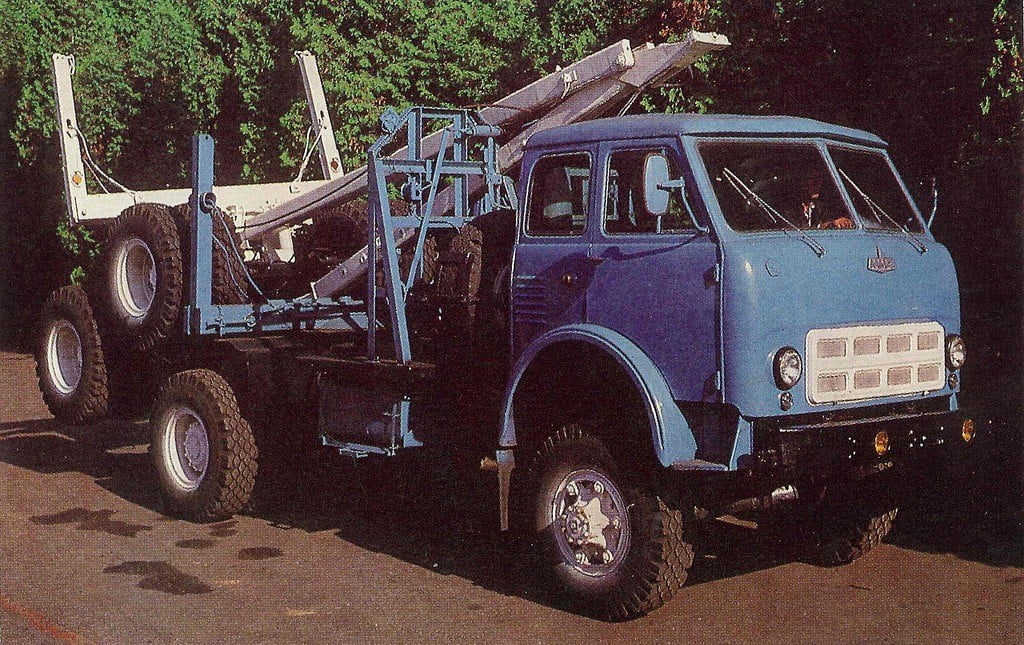

На тягаче имеется специальное оборудование, позволяющее загружать роспуск на заднюю часть грузовика.

В таком виде автомобиль имел меньшую длину, что позволяло перемещаться между рабочими площадками по дорогам общего пользования. Привод барабанной лебедки выполнялся от отдельного редуктора, установленного на коробке передач.

На лесовозе устанавливалась 3-местная цельнометаллическая кабина сварной конструкции. В кабине имеются 2 боковые двери и отдельное спальное место. Для доступа к силовому агрегату узел откидывается вперед на специальных шарнирах. В стандартное оснащение входят опускающиеся стекла в дверях, система очистки ветровых стекол и отопительная установка с вентилятором. В кабине установлено отдельное сиденье для водителя, которое регулируется по нескольким направлениям.

Модификации

Минский автозавод выпускал несколько вариантов лесовозного грузовика:

  1. Ранним вариантом является модель 509П, которая поставлялась заказчикам всего 3 года (с 1966 г.). На машине использовался передний ведущий мост с планетарными редукторами, установленными в ступице. В трансмиссии используется сухое сцепление с 1 рабочим диском.
  2. В 1969 г. на конвейер встал модернизированный автомобиль модели 509. Машина отличалась измененной схемой сцепления, измененными передаточными числами в раздаточном редукторе и коробке передач. Для упрощения конструкции в переднем мосту стали использовать цилиндрические колесные редукторы. Доработки конструкции позволили увеличить грузоподъемность на 500 кг.

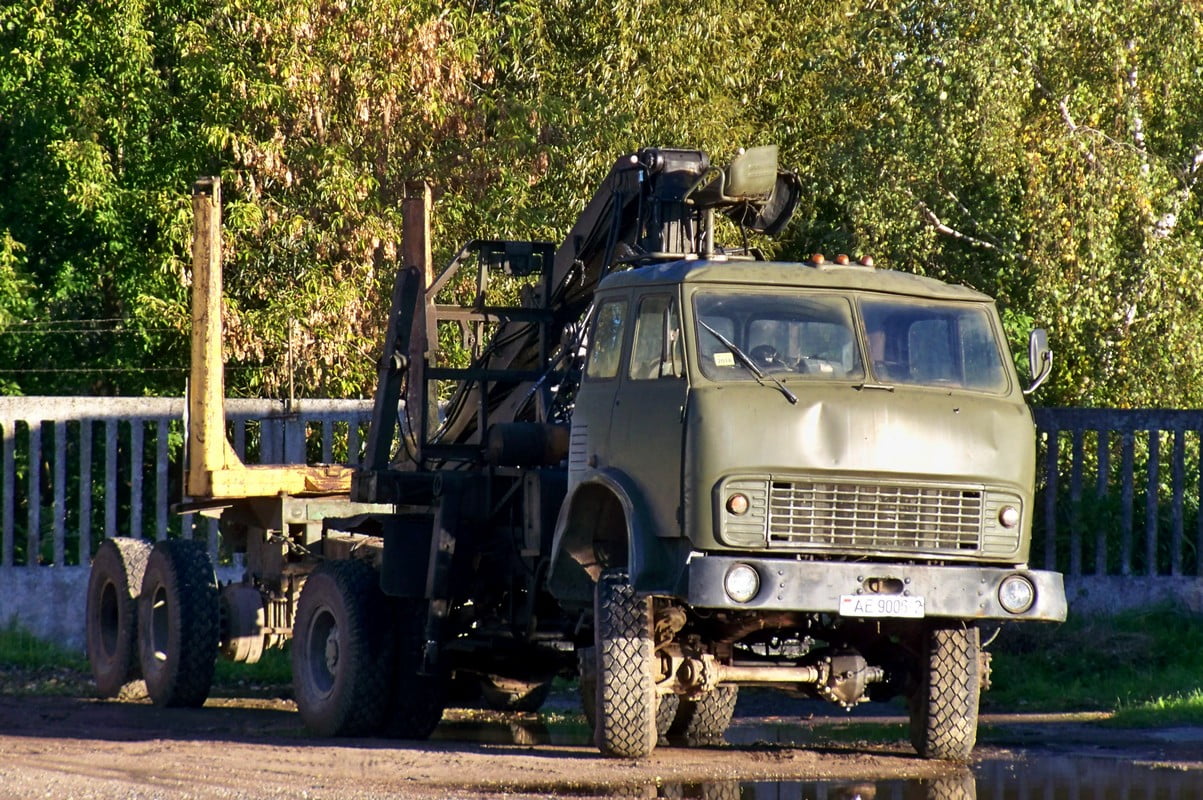

  3. С 1978 г. начался выпуск МАЗ-509А, который получил доработки по аналогии с базовой версией грузовика. По неизвестным причинам автомобилю не присвоили нового обозначения. Внешним изменением стало перемещение фар головного освещения в передний бампер. На кабине появилась новая декоративная решетка с комбинированными фонарями на заглушках, установленных на месте отверстий под фары. Тормозной привод получил раздельную схему привода по мостам.
