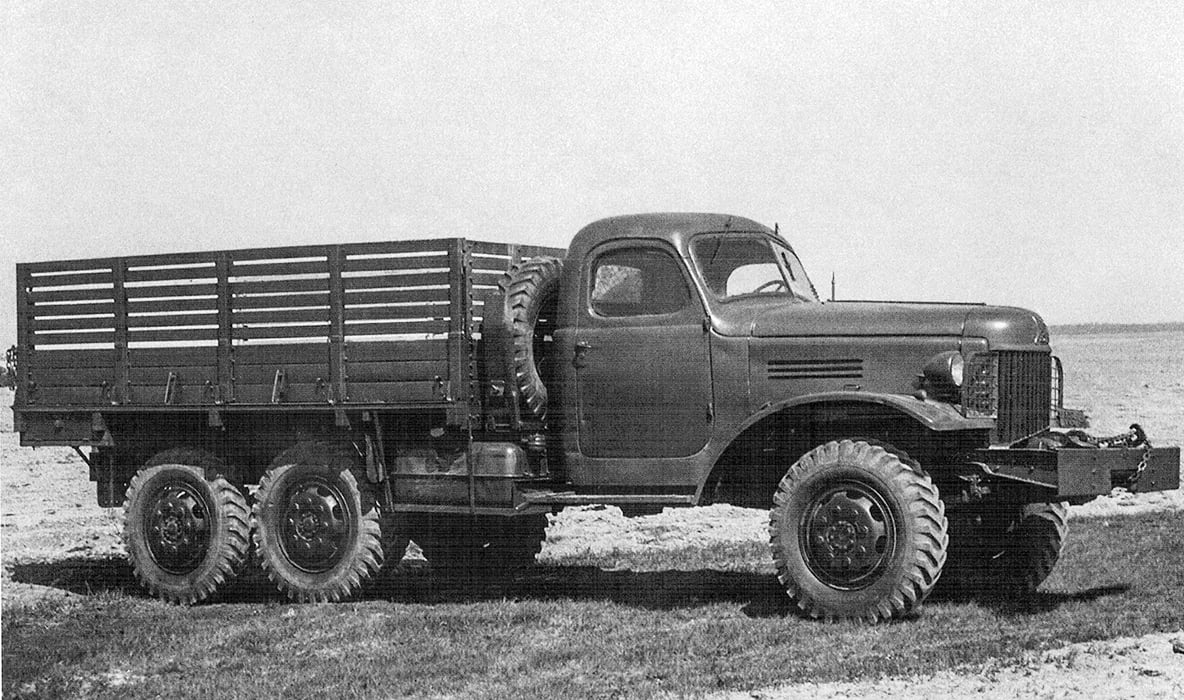

ЗИС-151

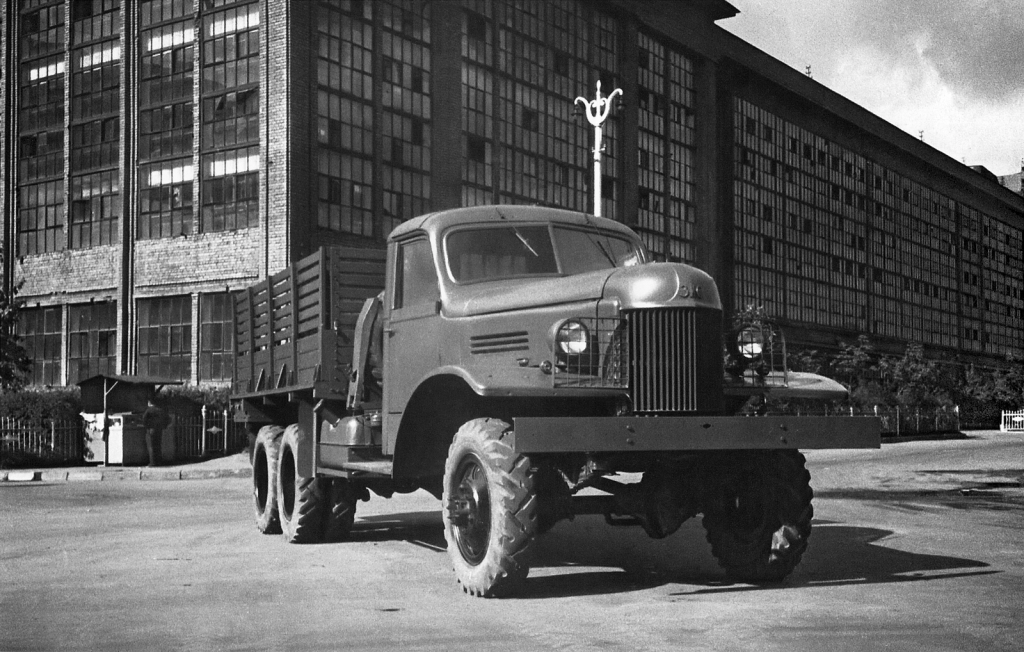

В 1948 году на Московском автозаводе имени Сталина был начат выпуск первых  в  СССР, трёхосных полноприводных грузовиков. Модель ЗИС-151 внешне напоминала американские ленд-лизовские грузовики из военного лихолетья, и в первую очередь ассоциировалась с наиболее известным тогда «Студебекером». А столь дальняя степень родства в заглавии материала заявлена не случайно. Общего у двух этих машин, в действительности, было не так много, как может показаться. Что без сколько-нибудь существенных изменений было заимствовано у этих заграничных машин? Что создателями нового грузовика ЗИС, было сделано по своему усмотрению? Какова была эволюция развития советской машины за почти 45-летнюю историю, (с учётом её модернизации – ЗИЛ-157), производства? Обо всём этом, с цифрами и фактами – в предлагаемом материале.

«Студебекер» и ЗИС-151 отчасти похожи внешне. Это подчёркивают общие размеры машин в целом, похожие грузопассажирские платформы, а так же сдвоенные «шестиоконные» колёса на задних тележках.  Кроме того, у обоих машин похожая компоновка агрегатов трансмиссии.

Это и дало повод некоему Кочневу из журнала «Колеса.ру» в статье «Легендарный Studebaker и Красная армия: что бы стало, кабы не было тебя?», сделать вывод о том, что «Студер» и являлся прообразом ЗИС-151.

Захлёбываясь от пиетета к этой заграничной машине, (а как ещё можно расценить заглавие его материала), автор прямо заявляет следующее. «Его, («Студер») беззастенчиво копировали при разработке послевоенных отечественных грузовиков»   А как же иначе? А по — другому!

С 1934 года в СССР выпускался трёхосный, (6х4) грузовик ЗИС-6. Так же, как впоследствии и на ЗИС-151, на этой машине уже тогда нашли применение балансирная задняя рессорная подвеска двух ведущих мостов, и  демультипликатор в трансмиссии, (1.–1,53; 2.-1,00) — заявка на полноприводную трансмиссию машины высокой проходимости.  В 1938 году были построены реальные ходовые образцы машины ЗИС-15, с цельнометаллической закрытой обтекаемой кабиной, типа  будущих кабин  ЗИС-150 и ЗИС-151.

А в 1941 году в производство пошла модель  двухосного полноприводного  грузовика ЗИС-32. На этой машине уже тогда применялась двухступенчатая раздаточная коробка, (1.– 1,76; 2.– 1,00).

Причём здесь «Студебекер», о котором до второго года войны у нас в стране вообще мало кто слышал? Или Кочнев будет тщиться доказать кому-то, что не подай американские союзники примеры своими ленд-лизовскими трёхосниками, наши конструкторы не «собрали» бы подобную машину из уже упоминавшихся и применявшихся ранее технических решений? И почему именно «Студебекер», а не «Интернейшнл» или «Джи-Эм-Си», явился прообразом будущей компоновки трёхосника ЗИС? Но Кочнев, об ответах на подобные вопросы, разумеется, и не задумывался. Своё слово, (которое, как мы ещё не раз увидим, мало чего  стоит), он уже сказал.

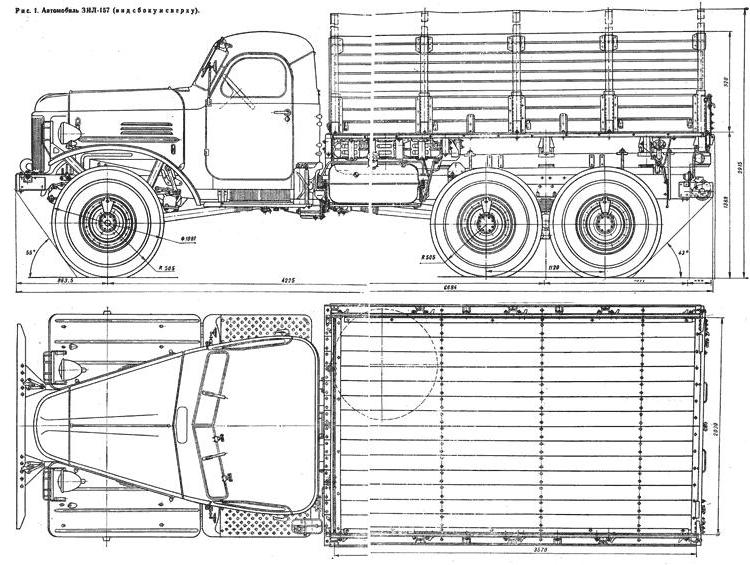

Технические характеристики

Пять карданных валов с десятью крестовинами передавали крутящий момент на ведущие колёса. Расход топлива – около 47 л на 100 км на шоссейных дорогах, а по бездорожью – 55 л/100 км. При мощности двигателя всего 92 л.с. максимальная скорость ЗИС-151 составляла 55 км/ч. Глубина преодолеваемого брода – до 0,8 м, максимальная крутизна преодолеваемого подъёма – 28°, допустимый боковой крен – 25°, угол въезда – 50°, угол съезда – 32°. Грузоподъёмность – 4500 кг на шоссе и 2500 кг на просёлке, ЗИС-151 мог буксировать прицеп общей массой до 3600 кг.

Двигатели

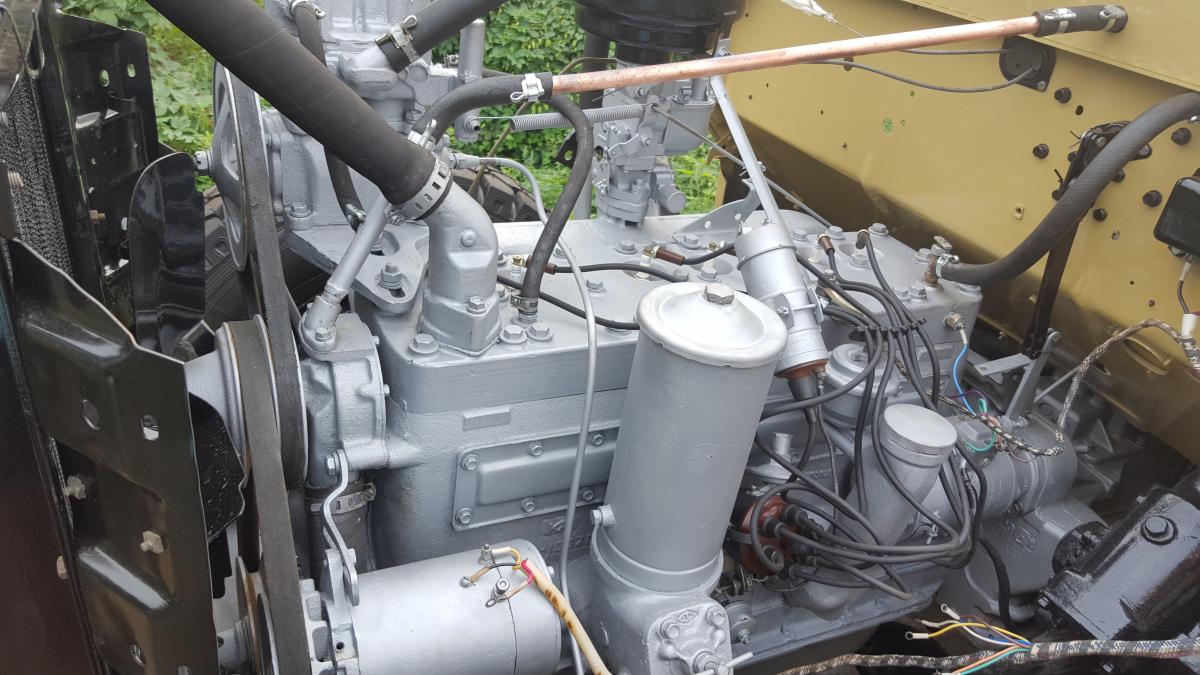

Силовые агрегаты американской и советской машин были похожи не только внешне и по общей компоновке – шестицилиндровые рядные нижнеклапанные, они имели даже  одинаковые номинальные диаметры цилиндров, 4 дюйма, (101,6 мм.).

Ничего удивительного – на «Студере» устанавливалась одна из разновидностей мотора «Геркулес», а на ЗИС-151, — дальнейшее развитие этой американской модели силового агрегата, но уже по советскому сценарию.

Принципиальных различий у этих моторов два. Во-первых, американский движок имел «боковой» насос системы охлаждения с шестерёнчатым приводом от распредвала, а мотор ЗИС — «центральную» помпу с ремённым приводом от шкива коленчатого вала. А во – вторых, янки использовали однодисковое сцепление с центральной конической нажимной пружиной, а советские конструкторы сочли за благо применить усиленное двухдисковое сцепление с периферийными цилиндрическими нажимными пружинами. Хотя сцепления и относятся к агрегатам трансмиссии, но выполняются – то они, как известно, в общей сборке с моторами.

На машинах ЗИС-151, выпуска до середины 1950 года, было и ещё одно принципиальное отличие от «Студера» — устанавливался мотор ЗИС-120 с «нижним» по расположению, карбюратором МКЗ-14В, который крепился под впускным коллектором, и обеспечивал восходящий поток горючей смеси, только за счёт разряжения в цилиндрах. Такой силовой агрегат с рабочим объёмом 5,55 л. и степенью сжатия 6,0 ед., развивал  90 л.с. при 2400 об./мин., и 31 кгм при 1200-1300 об./мин.

Новый двигатель ЗИС-121, с середины 1950 года  и  до конца 1956 года, использовал однокамерный «верхний» карбюратор К-80Б, с падающим потоком смеси. Это дало прибавку в мощности до 92 л.с. при 2600 об./мин.  А переход на  двухкамерный прибор К-84, с одновременным увеличением степени сжатия до 6,2 ед., позволил добиться мощности 104 л.с и крутящего момента до 34 кгм при тех же диапазонах оборотов.

Двигатель ЗИС-121 по наследству достался и «младшему брату», ЗИЛ-157, где использовался до 1961 года. Ничего удивительного в этом не было, ибо уже в первых изданиях по новой машине, (напр. «Каталог запасных частей автомобилей ЗИЛ-157 и ЗИЛ-157В», М. «Машиностроение» 1958),  однозначно указывалось,  что ЗИЛ-157 является модернизацией машины ЗИС-151.

В 1961 году появился обновлённый грузовик  ЗИЛ-157К,  с силовым агрегатом того же заводского обозначения. Карбюратор К-84М позволил в очередной раз несколько поднять мощность, до 109 л.с. при 2800 об./мин., а принципиальное отличие нового движка было в однодисковом сцеплении.

В 1978 году появилась модификация силового агрегата «157КД», где поршневая группа была унифицирована с мотором ЗИЛ-130. Мотор комплектовался карбюратором К-88АЖ, и получил увеличенную до 6,5 ед. степень сжатия. Мощность возросла до 110 л.с. при 2800 об./мин., а крутящий момент до 35 кгм.,  при 1100-1400 об./мин. На этом двигателе была введена центробежная очистка масла, вместо двухступенчатой фильтрации, применявшейся со времён «Студеров» и ЗИС-151.

Нельзя обойти вниманием и ещё одну, по своему уникальную конструкцию мотора, явившегося продолжением двигателя ЗИС, и  не получившую, к сожалению, путёвку в жизнь. Во второй половине 50-х годов, был создан силовой агрегат для перспективного тогда базового грузовика нового семейства ЗИЛ-130.

Это был рядный  мотор с теми же размерами цилиндро-поршневой группы, что и у ЗИС-151/ЗИЛ-157, —  6 х 101,6 х 114,3, и с тем же рабочим объёмом 5,55 л. Но он имел верхнеклапанный газораспределительный механизм, увеличенную до 7,5 ед. степень сжатия, и совершенно новый двухкамерный карбюратор К-86.

Пусть читателя не смущает указанная степень сжатия – она свободно «переваривала» уже имевшиеся тогда бензины А-74 и А-76. А  известный любителям ретро автомобиль «Москвич-407», например, со степенью сжатия 7,0 ед., было предписано эксплуатировать на бензине А-72.

По данным справочника НИИАТ, 1958 года издания, перспективная рядная «шестёрка» ЗИЛ развивала мощность 140 л.с. при 3200 об./мин. А её крутящий момент составлял 36 кгм. при 1500-1600 об./мин. Всем известный V-образный 8-цилиндровый мотор ЗИЛ-130, как мы знаем, был мощнее всего на 10 л.с. при тех же оборотах колен. вала, а его крутящий момент был лишь на 5 кгм. больше.

Но во времена Хрущёва, как известно, было принято доказывать «американским парням», что мы тоже умеем делать всё то же самое, что и они. И в директивном порядке на новые грузовики ЗИЛ, обязали устанавливать двухрядную «восьмёрку». С худшей уравновешенностью движущихся частей и всего мотора в целом, из-за взаимно перпендикулярной работы левой и правой шатунно-поршневых групп.           С худшим наполнением «крайних», 1-го, 4-го, 5-го, и 8-го цилиндров из-за лишнего сопротивления длинных каналов впускного коллектора – «паука». С более низким КПД наклонно расположенных цилиндров. С более сложными кривошипно-шатунным и газораспределительным механизмами. А вот почему эту, 140-сильную верхнеклапанную «шестёрку», например, не стали устанавливать на тот же ЗИЛ-157 – вопрос, конечно, интересный…

Советский трёхосный ЗИС, в отличие от американского пращура, сразу получил практически удвоенный запас хода по топливу, — 2 бака по 150 литров. Отечественные конструкторы и не рассчитывали на своевременные возможности дозаправки армейской машины с единственным бензобаком, в возможных боевых условиях. Подумали они, тем самым, и о повышении живучести автомобиля, и автономности его хода, на случай повреждения одного из баков. Интересно, а почему американцы, готовившие свои машины фактически сразу на войну, не озадачились этим же самым?

Но, к сожалению, создавая что-то новое, у нас порой не могут не сделать что-то хуже того, что было раньше, это мы ещё увидим не раз. И на ЗИЛ-157 общий запас топлива был уменьшен до 215 л. – основной бак 150, и дополнительный – 65 литров. Правда, с изначальным запасом, (2х150 л.), остались все разновидности седельных тягачей, (ЗИЛ-157В, -157КВ, и -157КДВ), но ведь все эти  машины изначально разрабатывались и выпускались для одних и тех же условий службы!

Трансмиссии

Как уже упоминалось,  до 1961 года, и после, моторы «братьев» различались сцеплениями. У меня лично вызывает большое сомнение смысл перехода к однодисковому сцеплению на машинах «тяжёлой весовой категории»,  каковой являлись машины марки ЗИЛ.

Двухдисковый агрегат более долговечный  и износостойкий по определению, меньшие нагрузки приходятся на демпфирующие пружины обоих ведомых дисков, более плавная передача усилий на колёса приходится при начале движения на тяжёлом и скользком бездорожье, тем более с прицепами.

На машинах более близкой «родни», и той же весовой категории — грузовиках Уральского автозавода, однодисковые сцепления, например с двигателями ЗИЛ не применялись никогда. Но не мне судить московских конструкторов из 1961 года. Я сам в том году только появился на свет.

Коробки передач машин ЗИС и ЗИЛ, до и после 1961 года, различались конструктивно, передаточными отношениями шестерён и алгоритмами переключения передач.

Агрегат ЗИС-151, так же, как и КПП «Студебекера», пятиступенчатый, и имел пятую повышающую передачу. Передаточные отношения отличались от американских характеристик, (в скобках), и составляли следующие числа: 1.– 6,24 (6,06); 2.-3,32 (3,5); 3.– 1,90 (1,8); 4.– 1,00 (1,00); 5.- 0,81 (0,79); З.Х.- 6,70 (6,0).

Обратите внимание на следующее. При включении «реверса», (передачи З.Х.) в отечественной коробке передач, за счёт дополнительной шестерни, изменяющей направление  вращения выходного вала КПП на обратное, это приводит к увеличению отношения этой передачи в сравнении с первой скоростью переднего хода.

Американцы сделали так, что их «реверс» в тяговом отношении проигрывает первой передаче. Если эти данные по американской коробке передач – не опечатка в документации времён ленд-лиза, то ещё одно наглядное свидетельство того, что коробка передач ЗИС, копией КПП «Студера» не являлась. Общая концепция, и не более того.

Что действительно, без сколько-нибудь существенных изменений было заимствовано у «Студера» по этой теме для машин ЗИС и ЗИЛ, — так только кинематика приводов управления трансмиссией.

Если до 1961 года, на ЗИЛ-157 устанавливалась коробка передач от прежней модели, (в сути своей, от ЗИС-150), то начиная с модели «157К», стала устанавливаться КПП от перспективного грузовика ЗИЛ-130, с пятой «прямой» передачей, и отношениями: 1.- 7,44;  2.- 4,10;  3. – 2,29;  4.-1,47;   5.-1,00;  З.Х.-7,09.

Уже известный нам Кочнев однозначно заявил, что у ЗИС-151 применялись американские, (без «кавычек»!), раздаточные коробки и ведущие мосты.  Хорошо хоть не сказал, что были использованы и американские карданные валы. Но и уже сделанным  заявлением, он публично усадил самого себя в лужу по самые уши.  Не подумав хотя бы о том, что на время начала производства ЗИС-151, уже шла «холодная война», и ни о какой технической помощи по производству армейских машин, не могло быть и речи. Но — к другим фактам.

То, что раздатки ЗИС и «Студера» имели разные передаточные числа шестерён,  1.- 2,44, (2,602);  2. – 1,24, (1,55), соответственно, Кочнев, положим, мог и не знать.  Однако, если он считает себя знатоком, и вправе учить других, то обязан был бы знать следующее:

  1. Эти раздаточные коробки имели различные по конструкции стояночные тормозные механизмы. На советской машине применялся дисковый колодочный  механизм, а на американской – барабанный ленточный тормоз. Но «ручники» — то завязаны не столько с выходными валами «раздаток», сколько с их базовыми деталями – картерами. А это – уже и неизбежные различия в картерах.
  2. ЗИС и «Студер» принципиально различались присоединением карданных валов, как к раздаткам, так и к ведущим мостам. У советских машин использовалось фланцевое взаимное соединение этих элементов трансмиссии, с уже собранными карданными шарнирами, а у американских – посредством разъёмных «ушей» вилок крестовин. А потому при соединении – расстыковке карданных передач, янки приходилось собирать карданные шарниры «по месту» под машиной, либо разбирать эти шарниры для возможности демонтажа агрегатов. Вот вам и «одинаковость» — взаимозаменяемость раздаток!

Раздаточные коробки ЗИС-151 и ЗИЛ-157 так же невзаимозаменяемые между собой.  Раздатка «младшего брата» имеет другие передаточные числа, 1. -2,27; 2. -1,16.

Но в любом случае, одну вместо другой невозможно установить чисто технически, из-за размеров и компоновки их стояночных тормозных механизмов. В обоих случаях взаимно мешают ближайшие  поперечины рам, имеющие различные конфигурацию и крепление по длине рамы.

С «американскими» же («кавычки» мои – А.К.) ведущими мостами на ЗИС-151, всё ещё смешнее, и глупее. Ибо американская машина имела тормозные механизмы с гидроприводом, а ЗИС был оборудован пневматикой. Если Кочнев не понимает того, что тормозные механизмы, по определению, являются составляющими элементами общей агрегатной сборки ведущих мостов, то куда он вообще полез с такой своей «компетентностью»? А если хотя бы догадывается о том, что отечественные и заграничные мосты рассчитаны на подключение к совершенно разным  по устройству тормозным системам, то как он смог «одаривать» ЗИС-151 мостами от «Студебекера»?

Найти как минимум, четыре «кричащих» различия у американских,  (рис. 9), и «американских» (по мнению Кочнева), (рис.10),  задних мостов–тележек, — факультативное задание для читателей.

В передних мостах советских грузовиков ЗИС-151 и ЗИЛ-157, так же, как и у «Студера» использовались шариковые ШРУСы типа «Бендикс-Вейсс». Но шариковые-то шарниры были известны у нас  ещё до ленд-лизовских трёхосников,  по машинам ГАЗ-61-40, (1938 г.) и ГАЗ-64, (1941 г.)

На  рисунках 11, 12 и 13, даны изображения ступиц,  поворотных кулаков и шарниров равных угловых скоростей передних мостов автомашин «Студебекер», ЗИС-151 и ЗИЛ-157 соответственно. Они даны без сносок — пояснений, только для иллюстрации визуальных различий родственных агрегатов, и не имели задачей обучение читателей их подробному устройству. И думается, что специально комментировать различия заграничных и отечественных конструкций — нет необходимости. Ибо хорошо видно, что мосты ЗИС ни «подарками» от Трумэна, ни их качественными «копиями», не являются.

Задние ведущие мосты ЗИС-151 и ЗИЛ-157 были выполнены в основном одинаково – с «прямыми» главными передачами, полностью разгруженными полуосями и отдельными ступицами на сдвоенных конических роликовых подшипниках. Но они различались профилем тормозных барабанов, и кроме того, ступицы задних мостов «157» отличались и конструктивными элементами в части подвода воздуха к шинам.  А передние мосты этих машин, как уже видел читатель, имели совершенно разные конструкции ступиц, и длину наружных кулаков ШРУСов.  Главные передачи всех мостов обоих моделей, с числом 6,67 ед., были, разумеется, полностью взаимозаменяемыми.

Ходовая часть

Передние рессоры ЗИС-151, как и у «Студебекера», имели «уши» и крепились к раме шарнирно, с помощью серёг и резьбовых пальцев, а у  ЗИЛ-157 эти элементы подвески имели скользящую заделку в кронштейнах с резиновыми подушками.

Кроме того, у ранней модели применялись рычажные амортизаторы передней подвески, а у последующих машин – телескопические узлы. Задние балансирные подвески обоих «братьев» были выполнены одинаково, с двумя парами нижних реактивных рычагов, и с одной парой верхних. Концы пакетов рессор имели скользящие опоры на балках мостов.

Советский трёхосник, так же, как и «Студер», имел десятиколёсное шасси, но при этом комплектовался двумя запасными колёсами, а не одной запаской, как «американец». И опять наши конструкторы отказались от «беззастенчивого копирования», в пользу здравого смысла!

ЗИС-151, в отличие от «Студебекера, никогда не имел шин с реверсивным рисунком протектора, а комплектовался только направленной «ёлочкой». На машинах выпуска 40-х годов, ещё применялись «двухоконные» колёсные диски от ЗИС-5, (рис. 21),с шинами от ЗИС-32. Об этом свидетельствует и довоенный стандарт их обозначения, 34х7, где 34 дюйма – наружний диаметр шин по беговой дорожке, а 7 дюймов – ширина внутреннего диаметра шины по полке колёсного диска.

А на «шестиоконных»  колёсных дисках для нового трёхосника, устанавливалась видоизменённая «ёлочка», нового стандарта обозначения, 8,25х20, где в дюймах указывались только посадочные размеры диска, соответственно, ширина его полки и диаметр обода.  А   ЗИЛ-157 имел только одну разновидность протектора «ёлочка» и шины размером 10,0х18.

Анекдот в том, что укомплектовав ЗИЛ-157 более тяжёлыми, в сравнении с ЗИС-151, колёсами, (110 кг против 75 кг соответственно), конструкторы отказались и от более удобного и лёгкого крепления возимых «запасок».

Вместо закатывания колёс, по откидным боковинам-аппарелям  держателей, за кабину, как было до 1958 года, их теперь приходилось подвешивать под кузовом. Но как? С помощью придававшихся съёмных дополнительных лебёдок. А лебёдками-то этими, как и лебёдками самовытаскивания, машины комплектовались лишь «по особому соглашению»!!!

Представьте себе, что по особому соглашению придавались бы и сами «запаски», а так же домкраты и «балонники»! А лебёдки-то эти, могли быть в горячке, и утеряны, да и просто «экспроприированы»  для вспомогательных, хозяйственно-домашних нужд! Более того, эти съёмно-подвесные, (рис. 15) вспомогательные механизмы, не имели даже своих собственных, сколько-нибудь удобных рукояток-воротков, для вращения вкруговую, и для работы с ними предписывалось пользоваться обычными гаечными ключами 19х22! Поистине, как говорил известный политик нашего времени, «Хотели как лучше, а получилось как всегда…»

На ЗИЛ-157, как известно, была введена система централизованного регулирования давления в шинах. До 1968 года эта система имела внутрикабинный блок шинных кранов-вентилей, и шофёр, хоть на ходу машины, мог оперировать «поддувом» любого колеса, если остальные баллоны этого не требовали. А вот на более поздних машинах от такого распределительного узла почему-то отказались, заставив водителей открывать-закрывать колёсные краны гаечными ключами, бегая вокруг машины, возможно и под дождём…

Позволю себе высказать своё личное мнение в том, что такая система подкачки, на этой машине по большому-то счёту была и не нужна. ЗИЛ-157 выигрывал в проходимости у ЗИС-151 уже хотя бы широкопрофильными шинами, и односкатными задними колёсами, не дававшими, (по терминологии сотрудников НАМИ), «бульдозерного эффекта» задней тележки.

Это достоинство не приводило к лишним потерям мощности и силы тяги.  А с учётом особенностей двигателя, (см. ниже), 10-ти ступенчатой трансмиссии, и хорошей развесовке по осям, при полной массе, допустимой  для грунтовых дорог, —  2,8т. + (2,9 т. + 2,9 т.), «сто пятьдесят седьмой» мог дать фору и многим другим машинам.

Уделом таких машин повышенной проходимости, которые только ленивый  не называет «внедорожниками»,  (совершенно другой категорией транспортных средств), являются ДОРОГИ. Размокшие, грунтовые, с глубокими колеями, заснеженные и обледенелые, возможно с крутыми спусками и подъёмами на пересечённой местности. Но пригодные для движения  только ТАКИХ машин.

Зачем загонять эти машины на снежную целину глубиной по колено и выше, в заболоченные низины и реки с топкими берегами и илистым дном – в «зону ответственности» гусеничных снегоболотоходов  ГАЗ-47 и амфибий ЗИС-485, появившихся ещё раньше?

Централизованная подкачка предполагает использование более мягких шин, для возможности их деформации и увеличения площади опоры на слабых грунтах. Но эти же шины и легче повредить на острых камнях, пнях-корягах и других «аксессуарах» бездорожья.  В такой ситуации более жёсткие шины, как у ГАЗ-63 или ЯАЗ-214 надёжнее, а потому предпочтительнее. Да и кому не ясно, что сбрасывая давление, и уменьшая дорожный просвет, водитель заставляет машину начинать раньше «пахать» бездорожье балками мостов?

В сети Интернет имеется немало любительских видеороликов о возможностях ЗИЛ-157. Есть и почти безнадёжные случаи «посадки» машины в грязи или глубоком снегу. Но мы видим, как в большинстве случаев эти трёхосники в раскачку выбираются и оттуда, и при этом – на «надутых», а не на «сплющенных» шинах.

Да, подкачка помогает в случае мелких проколов добраться до базы, не меняя колесо. Поскольку заменить его на «157», с учётом всех необходимых операций – задача едва ли не более «муторная», чем заменить сдвоенный задний скат  на  ЗИС-151.

Но всё будет определяться утечкой воздуха через повреждённую шину. Если при этом компрессор не сможет обеспечить минимального давления для нормального срабатывания тормозов, (4,5 атм.), подкачка будет отключена автоматическим клапаном от общей пневмосистемы машины. А вот руководства-учебники, описывающие достоинства постоянной подкачки повреждённого колеса на  ходу, об этом умалчивают!

С учётом всего вышесказанного думается, что если бы у ЗИЛ-157 были шины  тех же размеров, но постоянного давления и с более жёсткими боковинами, едва ли кто из шофёров таких машин что-либо потерял от этого.

Механизмы управления

Рулевые трапеции «Студебекера», ЗИС-151 и ЗИЛ-157 были практически идентичными по компоновке, кинематической схеме. А вот рулевые механизмы – разные. Американцы использовали механизм типа «цилиндрический червяк и кривошип с двумя пальцами», с передаточным отношением 22 ед. А обе советские машины имели механизмы «глобоидальный червяк – трёхгребневый ролик», с отношением 23,5 ед. Опять не по Кочневу!

Тормозная система «Студебекера», как уже упоминалось, имела гидропривод с усилителем. Усилитель существенно облегчал работу водителю, но не заменял его сил. Советский ЗИС имел пневматический привод тормозов, и эффективность замедления машины зависела лишь от величины перемещения тормозной педали, а не от усилия её нажатия.

Ну, и как догадывается читатель, в случае негерметичности приводов тормозных механизмов, у отечественных машин, в отличие от «Студеров», не требовалось откручивать колёса и снимать тормозные барабаны.

Автомобили ЗИС-151 на буксировку прицепов были рассчитаны всегда, а вот двойные тормозные краны для управления пневмотормозами прицепов, получили только в 1953 году.

Немного о колёсных тормозных  механизмах. Ранее уже упоминалось, что мосты машин моделей «151» и «157» различались тормозными барабанами. И, чтобы не делать голословных заявлений, надо сказать следующее. Поскольку у грузовиков ЗИС задние колёса были сдвоенными, то требовалась и большая эффективность работы задних механизмов. А потому у «сто пятьдесят первого» задние колодки были шире передних, (100 против 70 мм. соответственно), при одинаковых передних и задних диаметрах тормозных барабанов – 420 мм.  А вот у трёхосников ЗИЛ конструкторы уравняли ширину всех колодок «по кругу» до 70 мм., при одновременном снижении диаметров всех барабанов до 380 мм.

Здесь уже упоминалось о том, что машины ЗИС-151 и ЗИЛ-157 до 1961 года имели открытые дисковые механизмы стояночного тормоза, а после их заменили закрытые барабанные механизмы. У меня лично вызывает большие сомнения целесообразность такой замены.

Во-первых, по кинематике работы своих приводных рычагов, дисковый ручной тормоз – это механизм «клещевого» типа, и обеспечивает равные усилия прижатия передней и задней колодок, (см. рис. 16).

По аналогии с тем как такие же равные условия внутренним и наружным колодкам колёсных дисковых рабочих тормозов, обеспечивают «плавающие» суппорта, (тормозные скобы). А в барабанных механизмах колодки работают не совсем в равных условиях – эффектом самозахвата обладает только одна, «встречная» колодка.

В те времена, когда не было раздельного торможения по осям, и рабочая тормозная система могла выйти из строя полностью, для аварийного торможения «ручником» это, думается, был немаловажный фактор в пользу дискового механизма.

Во-вторых, дисковый механизм всегда «на виду» в плане возможности контроля состояния его колодок. А при их замене не требует отсоединения и повторного крепления карданного вала, снятия и установки тормозного барабана.

Ну и в-третьих, как мы знаем, пришла пора и рабочих колёсных дисковых тормозов на грузовиках. Так был ли резон уходить от дисковых «ручников»?

Электрооборудование

Грузовики ЗИС-151, в отличие от «Студеров», сразу же получили 12-вольтовое электрооборудование, хотя 6-вольтовые «американские» электросхемы, ещё применялись на машинах Уральского, (Урал-ЗИС-5М), и Ульяновского, (ГАЗ-ММ) заводов.

В отсутствие 12-вольтовых, АКБ применялись по две 6-ти вольтовые батареи 3СТ-84 последовательного соединения. Такие же АКБ применялись потом и на ЗИЛ-157, до начала 70-х годов. Далее ЗИЛ-157 комплектовались  двумя батареями 3СТ-95 или одной АКБ  6СТ-75.

Все ЗИС-151 имели полярность «плюс» на «массу», что перешло по наследству и первым выпускам ЗИЛ-157. Однако, в соответствии с общесоюзным стандартом, введённым с 1 мая 1960 года, в дальнейшем, все советские автомобили получили полярность «минус» на «массу»

До второй половины 1953 года двигатели  ЗИС-151 комплектовались стартёрами СТ-15, мощностью1,8 л.с. с дистанционным электромагнитным включением и управлением кнопкой на приборной панели. Впоследствии стали устанавливаться пусковые электродвигатели СТ-15Б с непосредственным включением от ножной педали. Впрочем, объяснение этому простейшее – грузовик, тем более для армии, должен иметь наименьшее количество потенциальных неисправностей – отказов. Поэтому, от педали включались и стартёры на всех ЗИЛ-157.

Генераторы постоянного тока, Г-15, («плюс» на массу), и Г-108, («минус» на массу),  имели одинаковые характеристики – ток отдачи 18-20А., и мощность  225 вт.   И лишь на всех седельных тягачах — ЗИЛ-157В, -КВ и -КДВ,  нашли применение  генераторы постоянного тока Г-56, с отдачей 28А. и мощностью 350 вт.

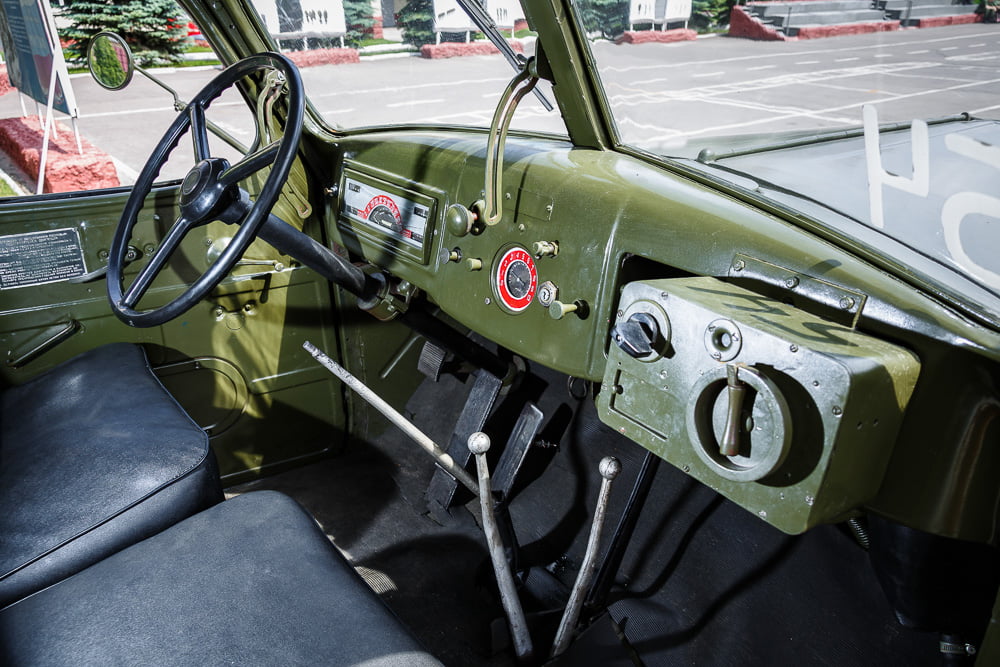

За всю историю своего производства советские «братья» имели четыре разновидности комбинаций приборов.

НА ЗИС-151,  с начала производства, и до второй половины 1953 года, применялась унифицированная с другими марками советских грузовиков, комбинация типа КП5, с общим для всех приборов стеклом, внутренними лампами их подсветки, и шкалой спидометра типа «Радуга».

В 1953-1956 годах  устанавливалась комбинация типа КП5-Б, с отдельными круглыми «окнами» под все стрелочные указатели, фонарями их наружной подсветки, и единственной контрольной лампой «дальнего» света фар.

С 1956 года, на последних выпусках ЗИС-151, и первых партиях ЗИЛ-157, использовалась комбинация типа КП5-К. Принципиальное отличие от предыдущего узла – добавлены раздельные контрольные лампы левого и правого указателей поворотов.

Последней комбинацией приборов стала разновидность КП5-Е, с общей  контрольной лампой указателя поворотов, и лампой «дальнего» света.

Интересно отметить, что ни на ЗИС-151, ни на ЗИЛ-157, электрические цепи стрелочных указателей комбинаций приборов, не защищались предохранителями вообще. Предохранители на этих машинах были положены только системам освещения и сигнализации, («стоп» сигналы, «поворотники», и гудок), а у модели «157», кроме того – вентиляторам «печки» и обдува кабины.

Приборы внешнего освещения имели стандартный ассортимент, как и у других грузовиков СССР. До второй половины 50-х годов применялись унифицированные подфарники  типа ПФ3, с однонитевой лампой только для габаритного света.

С введением стандарта на применение световых ПФ10 под двухнитевые лампы, и задние указатели поворотов в отдельных указателей поворотов, появились унифицированные же грузовые подфарники фонарях типа УП5.

До конца 50-х годов, устанавливались только левые задние габаритные огни и «стоп»-сигналы, (фонарь типа ФП-13, с настоящим стеклом «Рубин», а не с пластмассовым рассеивателем). А вот  задних правых  фонарей, судя по уже упоминавшемуся каталогу запчастей, 1958 года издания, ещё не имели и первые выпуски ЗИЛ-157.

Как известно, часть машин ЗИЛ-157, (модификации с буквенным суффиксом «Г» после цифрового индекса модели), имела экранированное электрооборудование, для уменьшения помех работе армейских радиостанций.

Двигатели таких машин комплектовались распределителями зажигания Р-51, (вместо штатных приборов Р-21А), катушками зажигания   Б5-А, (вместо Б1), экранированными генераторами Г-112 или Г-118, (вместо обычных Г-12 или Г-108), а так же экранированными проводами цепей низкого и высокого напряжения систем зажигания.

Кроме того, машины оборудовались фильтрами цепи катушки зажигания ФР-82А, и реле- регулятора ФР-81А, а так же имели экранированные варианты самих реле регуляторов – РР-24Э.

Для чего такие подробности? Если читатель в подобных материалах других авторов, встретит лишь упоминание, про экранированное электрооборудование, мимоходом, но без какой-либо конкретики, то он вправе сделать выводы о достаточности «поверхностно-показушных» знаний такого автора. В  другом случае, умный автор, то, чего он хорошо  не знает, постарается обойти «десятой дорогой»

Кабины, оперения, кузова

Машины ЗИС-151 первых выпусков имели дерево — металлические кабины, их особенности хорошо заметны на фото. Крыши кабин ещё не цельноштампованные,  а наборные. Двери и дверные проёмы ещё не имеют скруглённых углов в нижней части. А под окнами дверей заметны молдинги – «раскладки», усиливающие места крепления наружных металлических листов обшивки к их деревянным каркасам.

Некоторые современные «биографы» машин-братьев, едва ли не на одну ступень ставят кабины «151» и «157», описывая их как «аскетичные, спартанские, лишённые всех и всяческих удобств». Но так заявлять нельзя!

При  езде на ЗИС-151 зимой, в отсутствии обогрева лобовых стёкол, приходилось либо натирать их солевым раствором против запотевания, что всё равно ухудшало прозрачность и видимость через них. Либо ездить «с ветерком», (и это при отсутствии «печки»!), частично опустив стёкла обоих боковых окон дверей.

Но ничего этого уже не требовалось на ЗИЛ-157, с появлением отопителя и вентилятора обогрева стёкол и кабины. Кстати,  именно ЗИЛ-157, (1958 год), первым среди советских армейских грузовиков, получил электровентилятор общего обогрева всей кабины. На машинах ГАЗ-63, (с 1952 года), ЯАЗ-214, (1956 год), и даже «Урал-375», (1961 год), принудительно обогревались только лобовые стёкла, а кабины могли отапливаться только за счёт набегающего потока воздуха при движении автомобиля.

Кроме того, у ЗИЛ-157, имелся ещё и потолочный вентилятор обдува кабины, изд. 191-8104210. Он отрезвляюще ото сна мог действовать в дальних и ночных дорогах, и помогал легче переносить жару. Это что, тоже одинаковый недостаток в плане дискомфорта? Кстати,  обычные двухосные машины ЗИЛ, с колёсной формулой 4х2, последней опции не имели…

Кабины рассматриваемых машин оборудовались пневматическими стеклоочистителями, с плавной регулировкой скорости хода щёток и резервным ручным приводом. Они, как агрегаты, были взаимозаменяемыми по установке на шасси автомобилей, одна вместо другой.

Если конечно не учитывать разницу в спецоборудовании для системы централизованной подкачки шин, (кран управления регулированием давления, контрольный манометр, и внутрикабинный блок шинных кранов, у машин 1958-1968 годов выпуска). А вот капоты – «бабочки» были невзаимозаменяемыми. У «сталинской» машины, они фиксировались в закрытом положении простыми откидными наружными крючками, а у «хрущёвской» — более сложными по устройству и менее удобными для пользования внутренними задвижками. Кто додумался до такой бессмысленной «унификации» — история о том умалчивает.

Сварная, из уголков и полос, облицовка радиатора «151», возможно, была рассчитана и на «проламывание» машиной при необходимости зарослей кустов и мелких деревьев, не случайно, была введена и защита фар. А вот цельноштампованная из листового металла, облицовка «157», была более уязвима для повреждений.

Универсальные грузопассажирские платформы с продольными откидными скамейками вдоль бортов, появившиеся и на советских армейских грузовиках  — это действительно заслуга американских конструкторов. На машинах РККА до войны, было принято перевозить личный состав на поперечных съёмных скамейках.  Однако, впадать в эйфорию по этому поводу, — «Молодцы американцы, придумали же такую»! — лично я бы не стал. Ибо, как гласит известная, (и универсальная) поговорка профессиональных автомобилистов, «На скорость это не влияет».

При сравнении ЗИС-151 и ЗИЛ-157 в профиль, сразу бросается в глаза придвинутый вплотную к кабине кузов второй машины. Это дало возможность уменьшить задний свес  рамы и кузова, и увеличить задний угол съезда, (горизонтальной проходимости) с 32 до 43 градусов.

Но обратной стороной медали явился вынужденный отказ от второго 150-литрового бензобака, — на его месте разместили единственное теперь запасное колесо. Выиграли ли эксплуатационники от такого изменения геометрической проходимости больше, чем  проиграли от потери былых, и вышеупомянутых конструктивных достоинств? Пусть ответы на эти вопросы останутся домашним заданием для читателей.

А рамы с былой величиной заднего свеса, как у ЗИС-151, на части разновидностей шасси ЗИЛ-157,  всё же остались…

Модификации

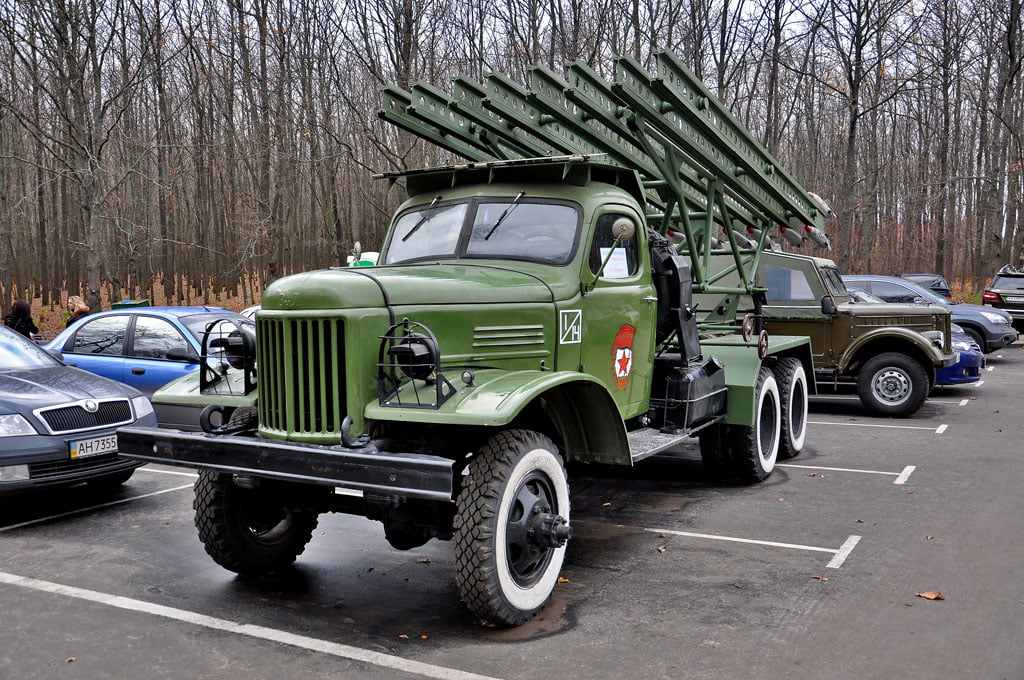

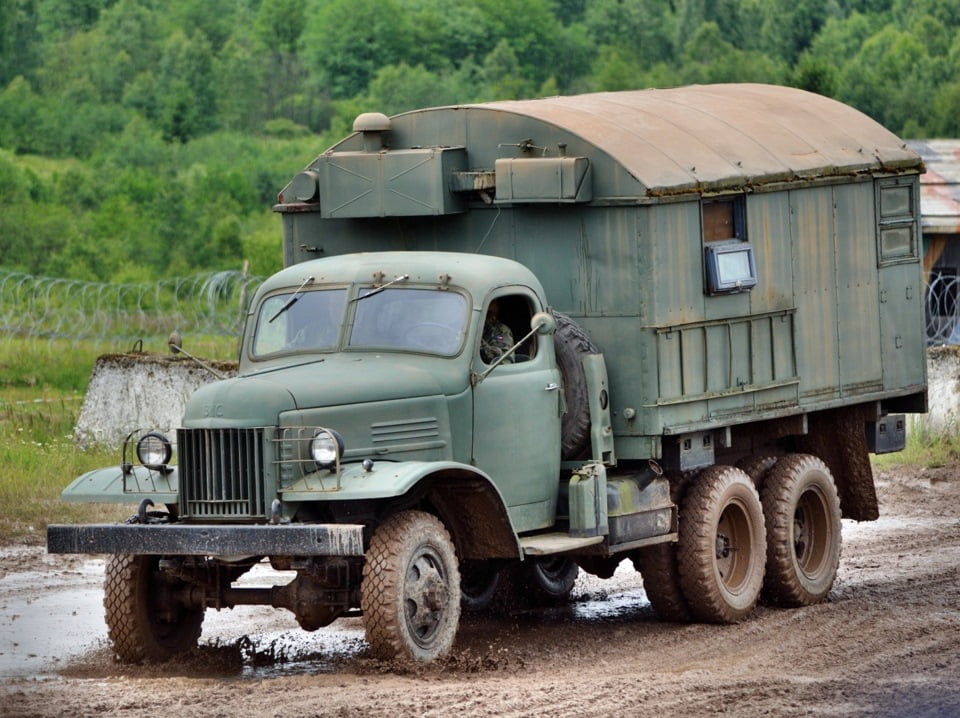

Поскольку на шасси трёхосных грузовиков ЗИС и ЗИЛ,  заводами смежниками  монтировались самые разные установки для армии и народного хозяйства, (реактивные системы залпового огня, транспортно-заряжающие машины, пожарные автоцистерны и автолестницы,  автовышки) а так же закрытые кузова спецназначения (ПАРМ, ПРП, КШМ, МТО-АТ, АРС), рассматривать весь их ассортимент нет никакого смысла. Лучше подробнее рассмотреть основные модификации головного завода и различия в их шасси.

Автомобиль ЗИС-151 выпускался бортовой платформой в двух  вариантах – основная модель, и модификация «151А» с лебёдкой. Хотя машина и предназначалась в первую очередь для армии, в тех. документации всегда указывалось, что «лебёдки устанавливаются по особому соглашению с заказчиком». Видимо, и представитель последнего,  определял комплектацию машин  коробками отбора мощности, (КОМ), коих было три разновидности.

Трёхскоростная КОМ, с первой передачей 2, 0 и второй скоростью 0,739, имела ещё и задний ход 1,13,  для принудительной выдачи троса лебёдки.

Двухскоростная КОМ имела те же шестерни первой и второй передач, но реверса не имела, а потому трос нужно было разматывать вручную.

Обе  эти коробки отбора мощности (по выбору), устанавливались на картер основной КПП машины, и были рассчитаны только на работу при нейтральном положении рычага КПП – отбор мощности от двигателя при движении автомобиля они не допускали. Эти же агрегаты существовали в двух вариантах, с выдачей их вала вперёд по ходу машины, (для привода  лебёдки), либо назад, для привода другого спецоборудования автомобиля без лебёдки.

А на картер раздатки могла устанавливаться только односкоростная КОМ, с редуктором 1,0, только для дополнительного оборудования. Так же, как и первые две коробки отбора мощности,  третья, работу вспомогательного оборудования при движении машины не допускала.

В  специальной литературе, посвящённой лесовозным автопоездам той эпохи, упоминался и лесовозный тягач ЗИС-151. Однако при этом отдельно оговаривалось, что такие машины головным заводом, или его смежниками не выпускались, а переоборудовались из обычных «бортовиков» в эксплуатировавших их лесхозах.

По некоторым сведениям, были  машины и в варианте  седельных тягачей. Но, ни справочник НИИАТ, (1958 г), ни каталог деталей ЗИС-151 этого не подтверждают. Следовательно, если такие тягачи в действительности и существовали, то рассматривать их иначе, как «самопалы»,  думается тоже нельзя.

Модернизированный автомобиль ЗИС-151, коим, как мы теперь уже знаем, являлась модель ЗИЛ-157, получил  разновидность седельного тягача «157В», в дальнейшем – «157КВ», и «157КДВ». В обязательную комплектацию всех «седельников» входили, как и у модели «151», по два одинаковых топливных бака, и по два держателя для запасных колёс. Кроме того, все эти машины имели лебёдки самовытаскивания, и командирский люк в крыше, над пассажирским сиденьем.  Эти машины оснащались седельно-сцепными устройствами с тремя степенями свободы, – по повороту, и по продольному и поперечному углам качания рамы полуприцепа, относительно рамы автомобиля-тягача. Кстати, обычные шоссейные «седельники», ЗИЛ-164АН, сёдла с тремя степенями свободы имели далеко не  всегда.

Автомобили ЗИЛ-157, в отличие от ЗИС, не имели буквенных индексов, указывающих на наличие лебёдки., но так же, как и в первом случае, они комплектовались лебёдками лишь «по особому соглашению». А коробка отбора мощности на лебёдку, на этих машинах имела одну скорость наматывания  — 1,0,  и реверс – 0,76.

А вот разновидности  машин ЗИЛ-157КЕ, и ЗИЛ-157КДЕ, выпускались как шасси для спец.установок и спец.кузовов  типа КУНГ. Они имели несколько удлиненный задний свес рамы, и так же по два одинаковых  топливных бака.

Именно такие шасси, как в своё время и шасси ЗИС-151, использовались для изготовления пожарных автолестниц и автоцистерн. Однако, шасси пожарных машин имели и свои собственные, дополнительные особенности, заложенные ещё головным заводом – изготовителем, и до «вмешательства»  других смежников — заводов противопожарного оборудования.

Спецоборудование шасси советских пожарных машин — автоцистерн, автолестниц и машин вспомогательной технической службы, (трёхосники ЗИС и ЗИЛ не исключение), в части их подготовки на головном заводе, включало в себя следующие дополнительные конструкторские решения.

  1. Изменённые выхлопные системы, с коллекторами отбора отработавших газов двигателей на:
  • Газоструйные насосы эжекторного типа, (на принципе захвата жидкости разрежением проходящего потока воздуха, газов, или пара), для заполнения автоцистерн в полевых условиях из любых открытых водоёмов;
  • Обогрев задней кабины, (боевого расчета, только на машинах ЗИС), и бака с водой в зимнее время;
  • На питание сигнальной газовой сирены. Специальным рычагом на полу кабины водитель перенаправлял часть выхлопных газов в сигнальную сирену, наподобие того, как паровозные гудки запитываются паром из котла.
  1. Приводы дистанционного управления оборотами двигателя и сцеплением, для возможности управления пожарным насосом из заднего отделения автоцистерны, либо для управления поворотным барбетом автолестницы и выдвижением её колен.
  2. Усиленные системы охлаждения двигателей, для возможности  длительной их работы без перегрева у стоящего автомобиля, в отсутствие набегающего потока встречного воздуха, и в зоне повышенных температур на месте пожара. С этой целью в моторных отсеках устанавливались дополнительные теплообменники, где вода основной системы охлаждения, через змеевики, контактировала с холодной водой, подаваемой пожарным насосом к месту тушения огня.
  3. Вспомогательные системы охлаждения коробок передач и коробок отбора мощности, во избежание их перегрева в вышеописанных условиях. В картерах этих агрегатов проходили змеевики, соединявшиеся с системой охлаждения двигателей. Кроме того, на выходных валах коробок отбора мощности, устанавливались специальные крыльчатки – вентиляторы, для внешнего охлаждения воздухом агрегатов трансмиссий специального пожарного оборудования во время его работы.

А шасси пожарных автоцистерн ещё  оборудовались дополнительными клеммными колодками, для подключения специального вспомогательного электрооборудования – дополнительного освещения органов управления спец.оборудованием, боевого отделения и отсеков экипировки и шанцевого инструмента, контрольных ламп уровня воды, температурных режимов и т.д. Машины так же имели электровентиляторы охлаждения стартеров двигателей, и управление их включением из заднего отделения.

В конце 80-х годов на Мытищинском машиностроительном заводе была изготовлена партия автомобилей-самосвалов ЗИЛ-ММЗ-4510. Эти машины собирались на капитально отремонтированных  и дооборудованных шасси  машин ЗИЛ-157, с сохранением их оригинальных кабин и деталей оперения. При всей сомнительной целесообразности такой конструкции, (полезная нагрузка на бездорожье,  за вычетом  веса  самосвального  оборудования, снизилась до 2 тонн), это были машины, выпущенные заводом-смежником ЗИЛа.  А потому,  они видимо и являются последними модификациями «сто пятьдесят седьмых»
