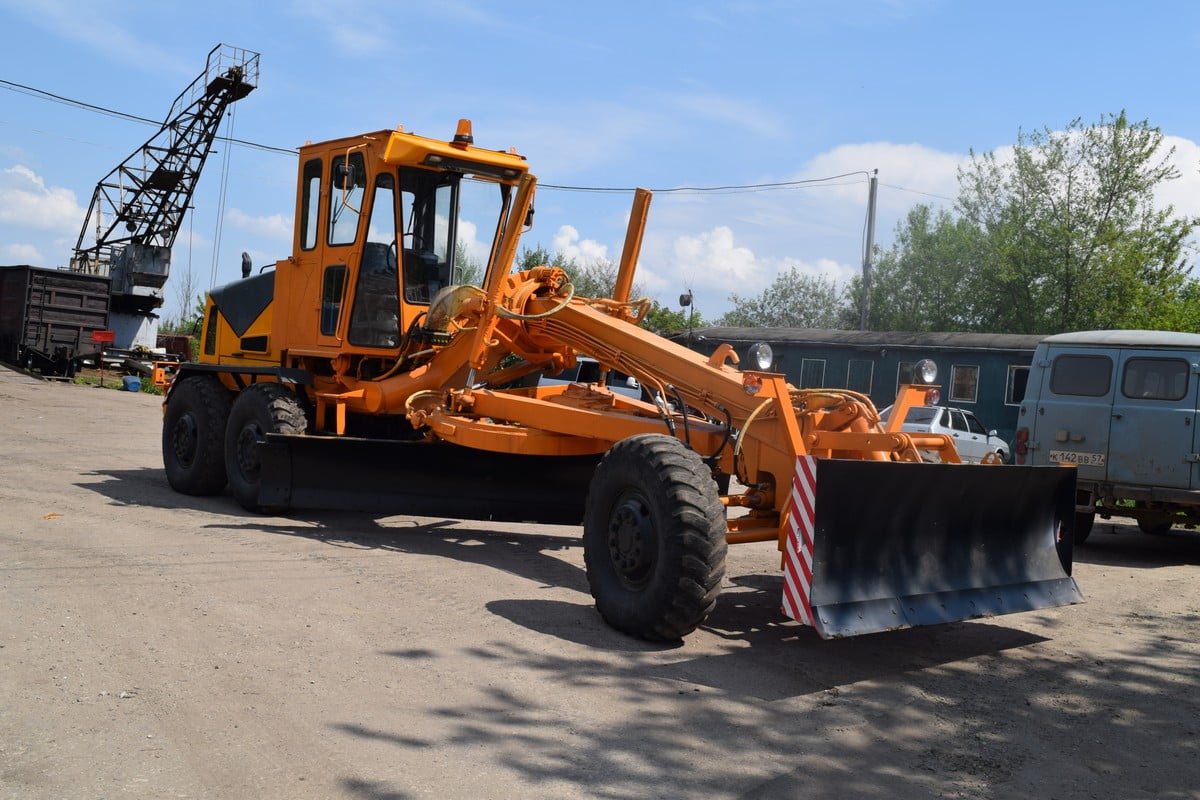

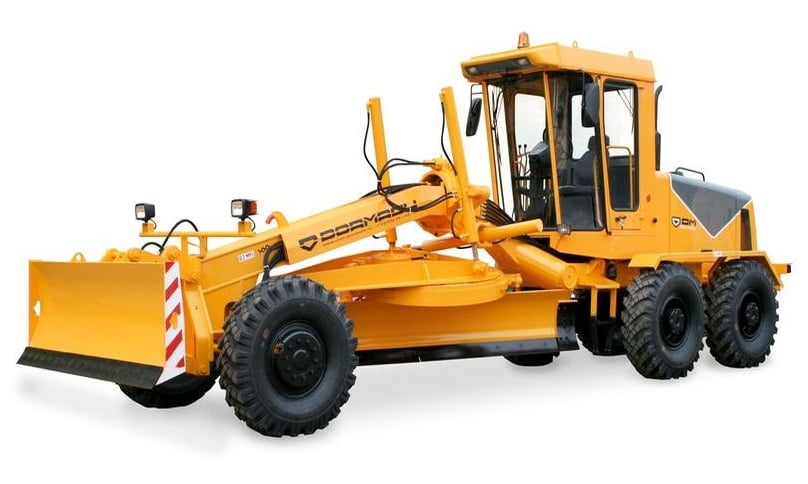

Автогрейдер ДЗ 122

Выпуск сложной дорожной строительной техники, такой как автогрейдеры, в СССР начался почти одновременно на трех машиностроительных предприятиях.

После окончания Второй мировой войны этим занялись существовавшие со времен царской России фабрики «Брянский арсенал» и «Завод им. Колющенко», позднее переименованный в «Челябинские строительно-дорожные машины».

В середине пятидесятых годов прошлого века к ним присоединилось вновь созданное специализированное предприятие «ДорМаш». Именно на этом заводе в 1980 году было налажено производство автогрейдера среднего класса ДЗ-122.

Назначение

Автогрейдер ДЗ-122 представляет собой самоходную специализированную машину, несущую несколько рабочих приспособлений, основным из которых является полноповоротный отвал, размещенный под углом к направлению движения.

Он предназначен для того, чтобы убирать взрыхленный грунт в сторону. Причем за счет поворотного круга это делается как по ходу движения вперед, так и назад.

Автогрейдер активно используют городские коммунальные и дорожные службы для уборки территорий ото льда и снега. Но основное их предназначение — это работы по планировке территорий, отрытию дорожного корыта, созданию насыпей или профильных выемок, засыпке рвов или ям.

Они хорошо справляются с выравниванием различных поверхностей, в том числе из щебня. Такую технику используют для перемешивания и разравнивания различных сыпучих материалов.

Выполняет эту работу ДЗ-122, совершая многократные последовательные перемещения по рабочей поверхности. При этом он использует все возможности полноповоротного отвала, который можно поворачивать под разным углом.

Кроме того, грейдер может выполнять роль бульдозера. Для этого на переднюю часть рабочей тележки устанавливается отвал с бульдозерным ножом.

В зависимости от модификации машины этот нож может быть неповоротным и частично поворотным, что повышает его рабочую эффективность.

Сзади к двухосевой части рабочей рамы крепится кирковщик-рыхлитель, имеющий четыре зуба из высокопрочной стали. С помощью этого механизма возможно вскрытие и разрыхление грунта, в том числе асфальтового покрытия, на глубину до 25 сантиметров.

Технические характеристики

Грейдер ДЗ 122–специализированная, маневренная машина с полноповоротным отвалом, расположенным изначально под углом по ходу движения. Функция его предназначена для смещения объема насыпи в сторону, засыпки мелких котлованов, ям. Операция осуществляется последовательными, многочисленными рейсами, используя возможности отвала. Навесной же передний нож позволяет выполнять функции бульдозера.
Сзади к раме навешивается рыхлитель, которым шириной охвата 1300 мм производятся вскрышные, до 25 см. операции, вплоть до асфальта или булыжной мостовой. Грейдерный отвал за счет диапазона поворота создает насыпи или котлованы того или иного рельефа.
Отдавая предпочтение той или иной модели ДЗ 122, следует руководствоваться показателями, определяющими необходимые рабочие функции машины:

• Геометрические габариты, которые составляют 10100х2500х3620 с учетом высоты
  фонаря–мигалки, веса оборудования (14 тон).
• Колея (2000мм) с учетом развала колес на 20°.
• Ведущие 2 оси, третья поворотная.
• Рама, складывающаяся в обе стороны на 30°.

Отвал 2700 мм с подъемом от поверхности и спуском ниже уровня полотна на 350 мм.
Эта опция позволяет углублять (корыто) дороги. Поворотом ножа на 90° обрабатывается боковая поверхность насыпи или котлована. Угол поворота колес составляет 45°.

Двигатель

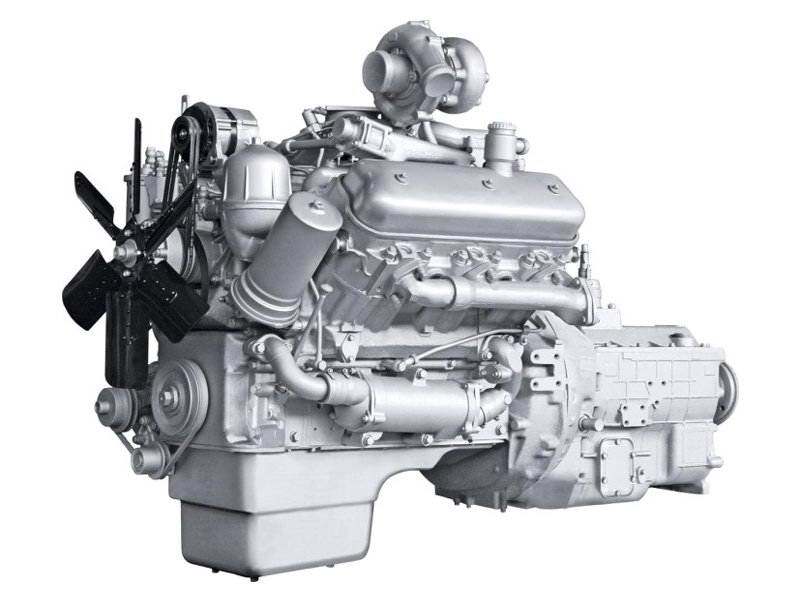

Модификации ДЗ 122 оснащаются чаще V-образным, 6-ти цилиндровым низкооборотным дизельным двигателем ЯМЗ-236, с числом оборотов 1700÷2300. При минимальных оборотах, 150 сильный, дизель расходует 165 г/л с/ч. В зависимости от комплектации, условий, режима эксплуатации, типа установленного двигателя, минимальный расход составляет 165 г/л с/ч; максимальнй–221.

Конструкции узлов, агрегатов смонтированы на 3-х-осной шарнирно-сочлененной раме с передним мостом и 2х осной задней тележке. На последней, сзади кабины размещен двигатель А-01М мощностью до 135 л с, расходом топлива 180 г/ л с /ч. Колеса крепятся на ступицах, а тележка на жесткой раме. Рабочие колеса колодочного типа с гидравлическим управлением. На прочную раму вмонтированы бамперы и фаркопные крюки на случай буксировки.
За исключением мелких отличий, технические характеристики автогрейдера ДЗ 122А, совпадают эксплуатационными показателями обеих моделей.

Расход топлива

ДЗ-122 может расходовать разное количество топлива, что зависит от комплектации модели. Минимально возможное значение достигает отметки 135 г/л.с. ч, а максимальное — 221 г/л.с. ч. В среднем данный автогрейдер расходует топливо в количестве 165 г/л.с. ч.

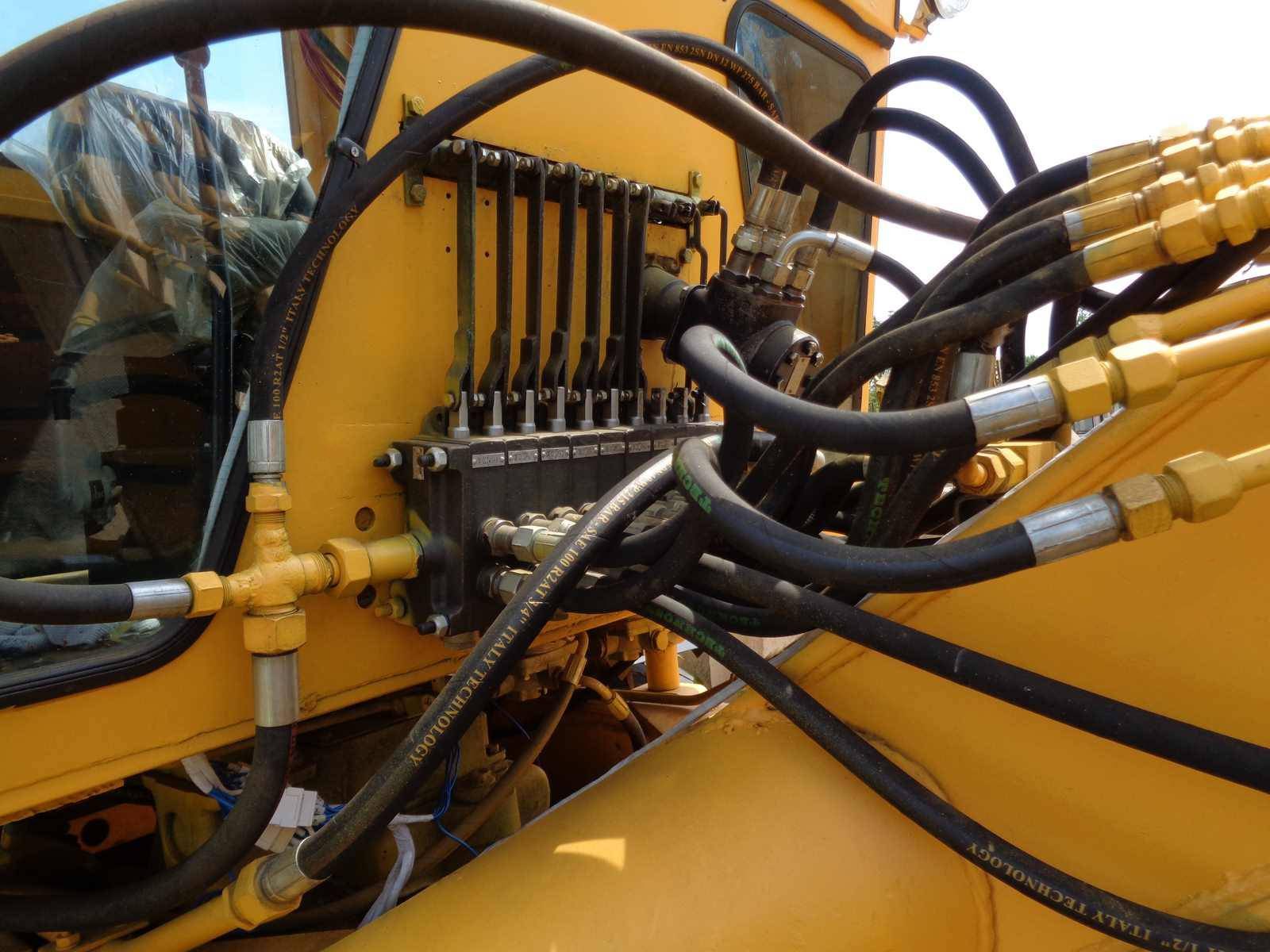

Гидравлика

Определяющим фактором в эксплуатации грейдера считается гидравлическая составляющая управления рабочими механизмами. Вкупе с электронной системой, автогрейдеры оборудованы гидравлическими устройствами: насосом-2 , мотором, распределителем, замком, шарниром, усилителем. Аппаратура комплектуется магистральным фильтром, клапаном замедления, емкостью рабочего масла, трубопроводами, рукавами высокого давления.
Один из насосов выполняет функции привода руля. Второй обеспечивает остальные приводы силовых механизмов. Гидромотор рассчитан переводить энергию потока масла в энергию поворота механизма отвала посредством редуктора.

Гидрораспределитель представляет собой 10 секционный блок с предохранительным клапаном. Служит для выполнения операций поворота, наклона ведомых колес, подъема и выноса отвала. В зависимости от выполняемых опций, гидроцилиндры отличаются друг от друга габаритами.
Гидрозамки служат для перекрытия каналов цилиндра при режиме простоя техники или непредвиденном выходе из строя трубопровода.
Гидрошарнир осуществляет подвод масла к цилиндрам выноса грунта и изменения угла резания насыпи.
Фильтр монтируется на топливной магистрали с целью очистки масла от мелких механических примесей.

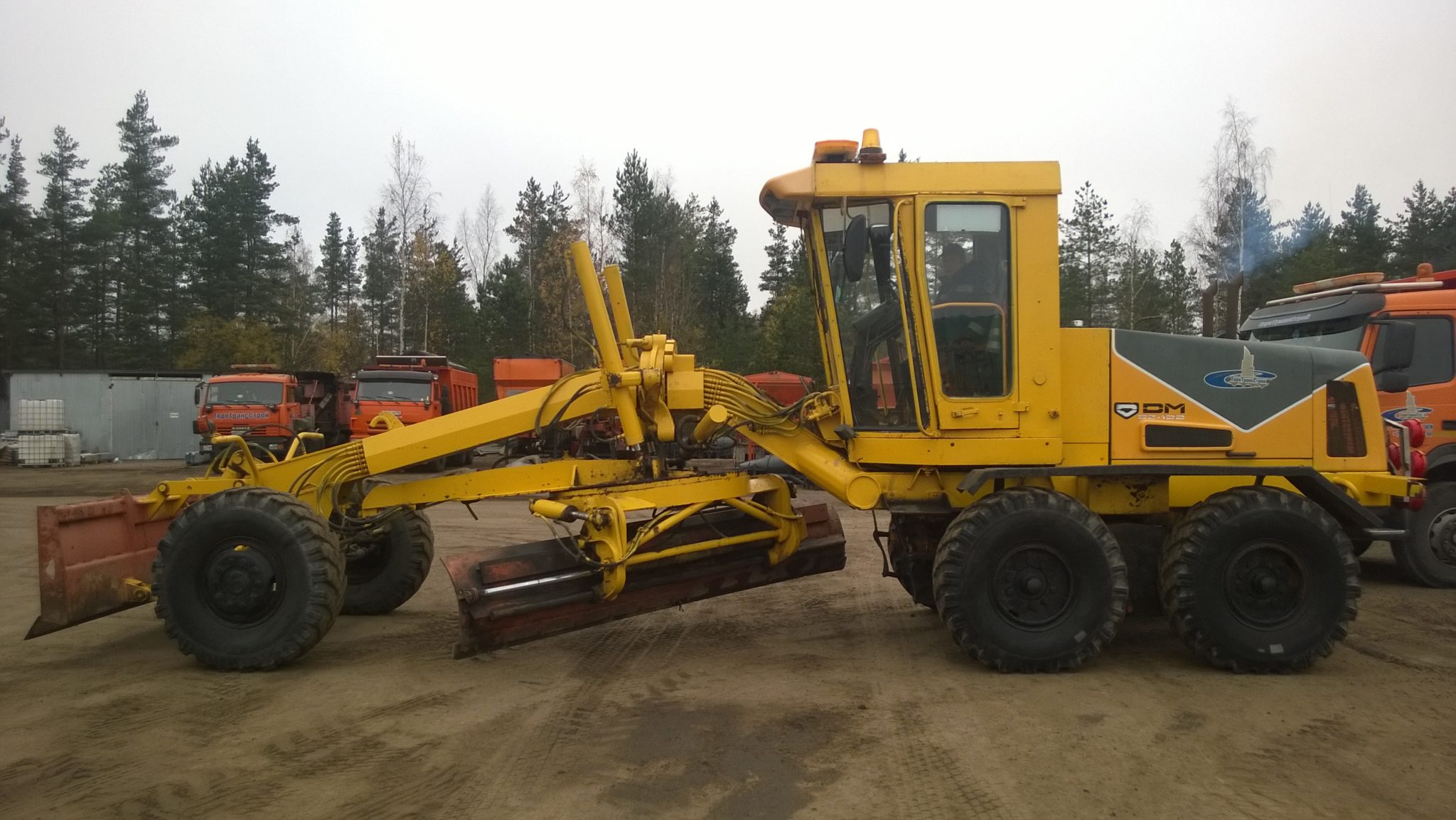

Устройство

В конструкции ДЗ-122 одной из основных систем, схему которой необходимо изучить, является гидравлическая. С помощью гидроцилиндров, обладающих хорошими техническими характеристиками, происходит управление рабочими устройствами.

1. Основная рама — главное силовое устройство машины. Она характеризуется сложной конструкцией, но благодаря применению профиля из высокопрочной стали имеет достаточную жесткость.На раме, при ее первоначальной сборке, крепятся кронштейн-самолет и цилиндр-фиксатор, который служит стопором для тяговой рамы и позволяет приводить в движение рабочее оборудование.
2. Передний мост имеет ступицы, на которые крепятся колеса, рулевые тяги с заменяемыми наконечниками, а также цилиндры наклона и поворота колес.
3. Задняя тележка со ступицами колес отличается сложной конструкцией с балансирами, редукторами и тормозными устройствами.Все четыре колеса, которые устанавливаются на ступицы задних колес, являются ведущими.
4. Тяговые усилия от двигателя на колеса передаются с помощью карданной передачи и карданных валов.
5. В состав рабочего оборудования, которое по-другому называется грейдерным отвалом, входят рама тяговая, поворотный круг, редуктор отвала и сам отвал с ножом.Приводится в движение этот механизм цилиндрами — подъема рамы, выноса рамы и отвала, угла резания.
6. Передняя лопата состоит из отвала и цилиндра подъема отвала бульдозера.
7. Рыхлитель — это рама, к которой крепятся зубья и цилиндр подъема устройства.
8. Кабина имеет большую площадь остекления, которая позволяет контролировать обстановку вокруг машины как во время движения, так и при работе с грунтом.

Для безопасности кабина оборудована системами защиты от опрокидывания и падения тяжелых предметов. Хорошая герметичность, поддерживаемая в кабине, позволяет отопителю работать с максимальной эффективностью.

Сиденье и рулевая колонка расположены так, чтобы обеспечить достаточную эргономику при управлении машиной.

Оборудование МКПП на задней тележке под кабиной позволяет легко переключать скорости.

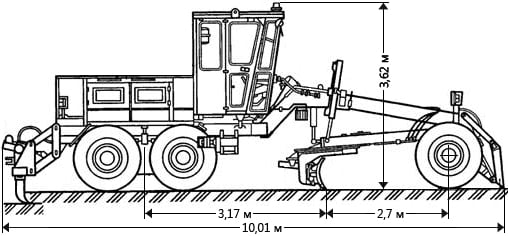

Габаритные размеры

• Эксплуатационная масса — 13900 кг;
• Длина — 10010 мм;
• Ширина — 2500 мм;
• Высота — 3620 мм (с проблесковым маячком);
• База — 5870 мм;
• Колея — 2000 мм для передних и задних колес;
• Угол наклона передних колес — +-20 градусов;
• Поперечное раскачивание — +-15 градусов;
• Угол складывания рамы в обе стороны — 30 градусов.

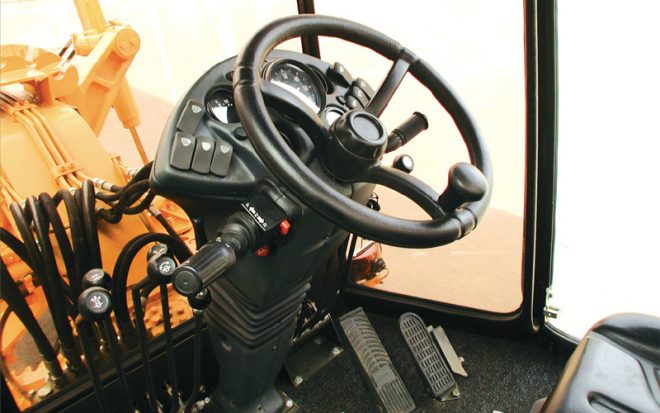

Кабина

Располагается над задней тележкой с двигателем и трансмиссией. Это преимущество облегчает манипуляцию коробкой передач, маневрируя машиной в целом. Круговой обзор позволяет оперативно выполнять дорожные работы. Цельнометаллическая кабина машиниста предусматривает защиту его от механических повреждений. Рабочее место обустроено звукоизоляцией и условиями работы в диапазоне -40 +40°C. Кабина укомплектована кондиционером и отопителем. Кресло машиниста и положение рулевого колеса обеспечивают комфорт для продолжительной работы.

Модификации

За годы производства ДЗ-122 постоянно подвергался усовершенствованиям и доработкам. Только базовая модель ДЗ-122А имеет двенадцать различных модификаций.

В последние годы стали выпускаться ДЗ-122Б, которые также имеют несколько разновидностей.

Главные отличия в конструкции — это грейдеры с жесткой рамой или шарнирно-сочлененной, а также механическая или гидромеханическая трансмиссия, установленная на них.

На последних моделях ДЗ-122Б кабина оборудуется кондиционером или немецким отопителем, устанавливаются кресло серии Pilot и система мониторинга с GPS. Для улучшения запуска имеется предпусковой подогреватель.

Итальянская гидросистема — это тоже большой плюс для такой машины, обремененной гидроцилиндрами.

Важно! Гидромеханические коробки передач Zahnrad Fabrik и Dana, которые устанавливают на новые грейдеры, позволяют иметь помимо шести передних передач еще три задние. То есть назад машина может двигаться с большей скоростью, а это значит, что возрастает производительность.

Современные спецмашины комплектуются системой нивелирования американского или швейцарского производства. Это оборудование позволяет выполнять работы по профилированию и выравниванию грунта с высокой точностью до трех миллиметров.

Колодочная тормозная система заменена на дисковые тормоза в масляной ванне германского производства. Управление тормозной системой гидравлическое. Имеется аварийный тормоз. Это повысило эффективность при маневрировании на сложных рельефах.

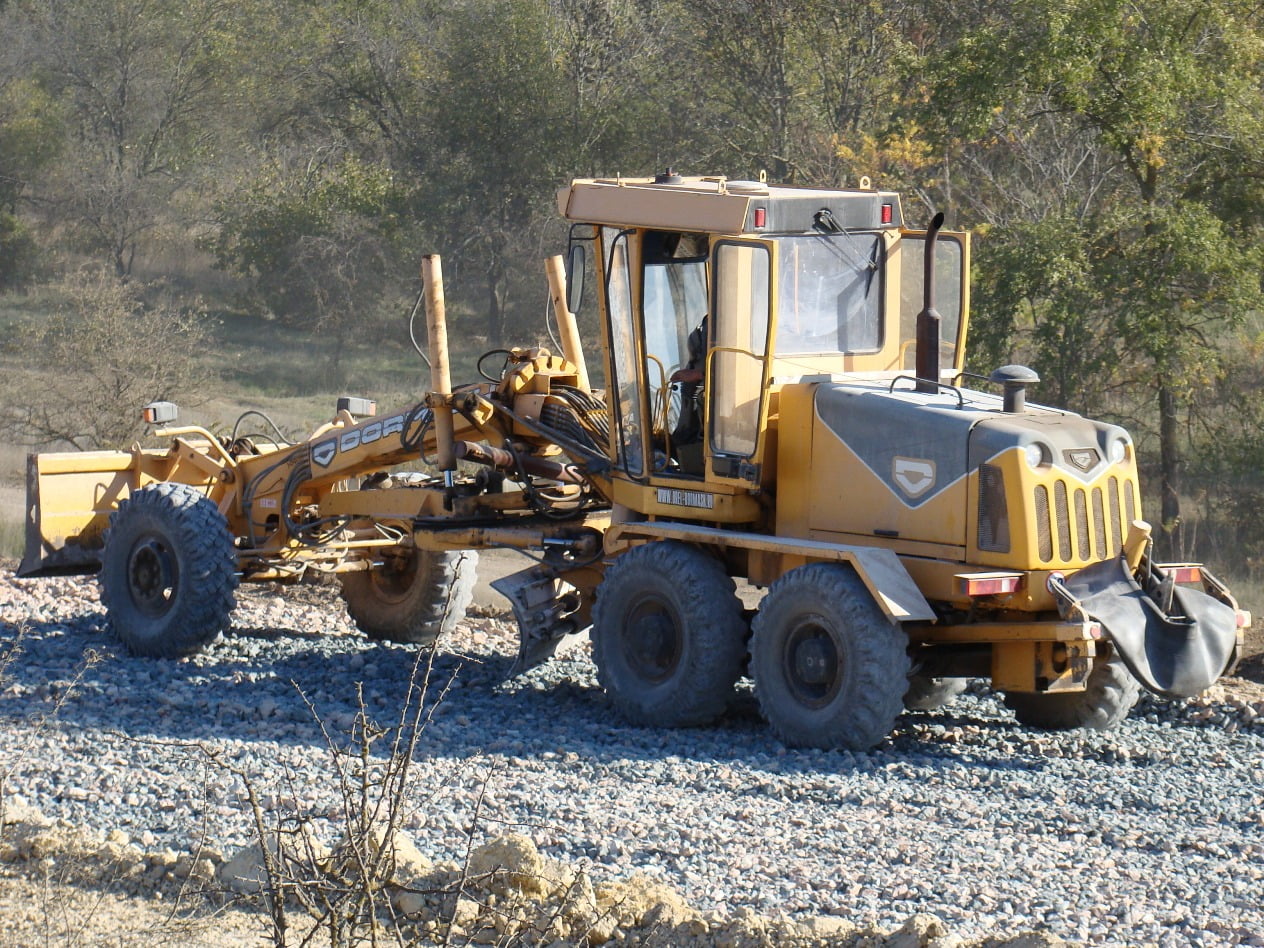

ДЗ-122 предназначен для работы на грунтах I-IV категорий. На грунте I и II категорий автогрейдер может работать без рыхлителя. На более твердых землях обязательно необходимо предварительно рыхлить грунт.

Достоинства

• Многофункциональность, возможность работать в суровых, жарких климатических условиях.
• Способность разворота грейдерного отвала в двух степенях свободы. Перемещение пород I и II категорий твердости (шкала Протодьяконова) без применения рыхлителя.
• Тяговые усилие и приводы мостов позволяют работать на сыпучих грунтах. Комфортное управление операциями из кабины. Преимуществом является совершенная система нивелирования.
• Пользуются спросом на внутреннем и внешнем рынках.

Недостатки

• Гидромеханическая коробка, которую сервисные организации не берутся ремонтировать и отрицательные мнения пользователей зиждятся на этой позиции.
• Комплектация
• Оснащаются американской или швейцарской аппаратурой нивелировки, погрешность которых не превышает 3 мм. Агрегаты оснащаются тормозными дисками с гидравлическим управлением производства ФРГ.
• По заявке покупателя в комплектацию вносятся сменные зубья рыхлителя, ножи бульдозерного, грейдерного отвала, гидроцилиндры, прочие узлы, агрегаты.

Стоимость

Стоимость автогрейдера привязана к его комплектности и может превышать 2.0 млн. рублей. На вторичном рынке РФ, в зависимости от модели, года производства, срока эксплуатации, технического состояния машины, цена варьирует в пределах 1,7 млн. рублей. Но многое зависит от искусства ведения торга.
