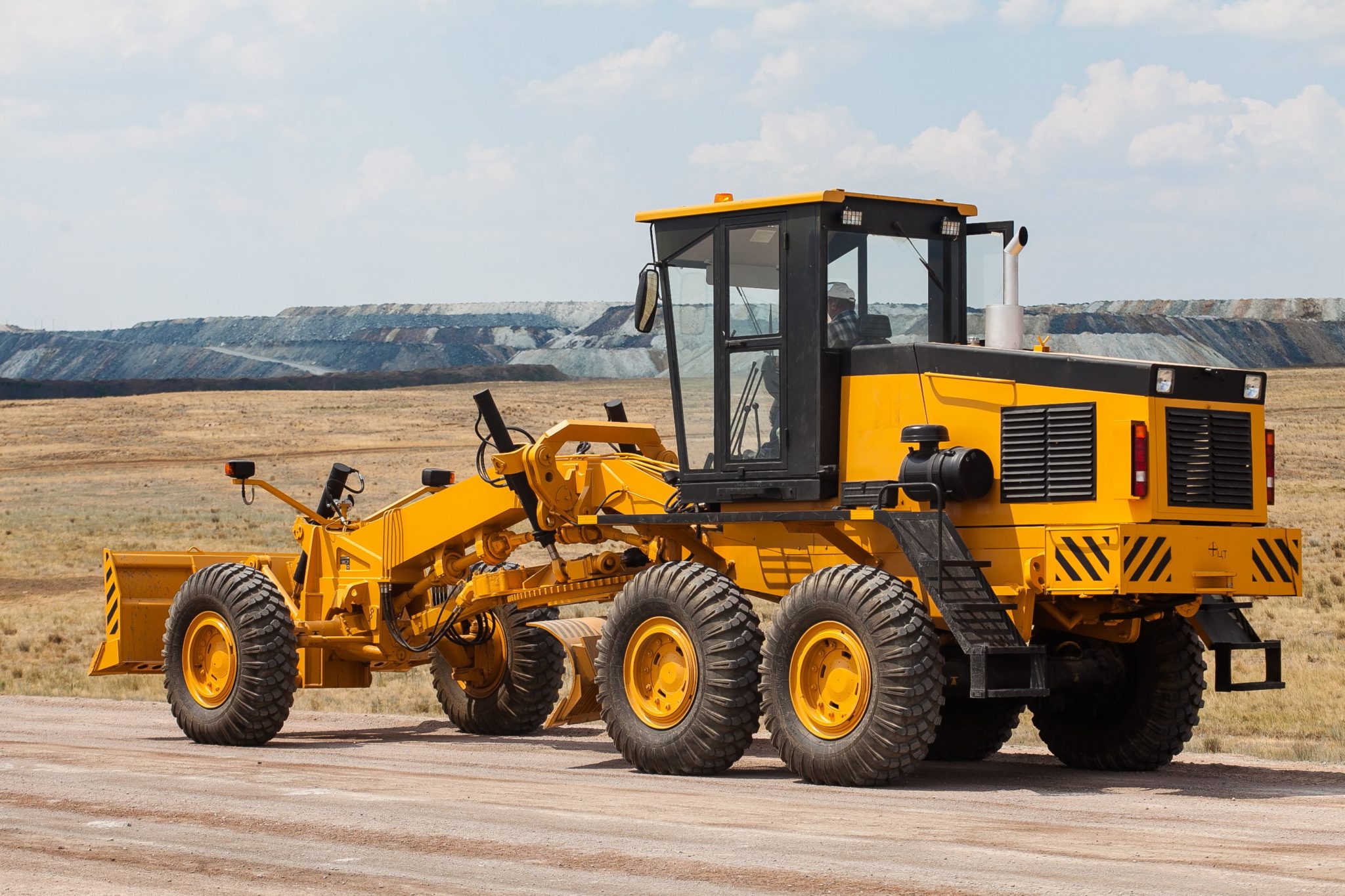

Автогрейдер ДЗ 98

Автогрейдер ДЗ 98 – это специальная техника, которую используют для землеройных и профилировочных работ в больших объемах, в строительстве и поддержании дорог на грунтах 1-4 категории.

Производитель предусмотрел в комплектации различное навесное оборудование, значительно расширяющее технологические возможности грейдера ДЗ-98. На задне навеске можно установить рыхлитель-кирковщик, которым водитель автогрейдера разрыхляет грунт. На грейдерный отвал можно установить дополнительное крыло, позволяющее отбрасывать при снегоочистке снежную массу на обочину дороги. Дополнительный боковой отвал позволяет убирать снег за ограждениями.

Все основные функции автогрейдера Д3-98 выполняются, при помощи, специального рабочего органа, который является отвалом с ножом, смонтированным на раме машины и приводящегося в действие от дизеля. Им можно выполнять функции опускания, подъема, поворота в вертикальной и горизонтальной плоскости.

Данный автогрейдер обладает отличной маневренностью и изменением угла установки отвала в плоскостях, также отвал можно выносить в сторону.

Для того, чтобы повысить производительность труда и улучшить условия работы оператора в данной технике, содержащей основную раму, балансиры, систему автоматического контроля положением отвала, рабочий орган и пропорциональные датчики. Кроме того, на второй балансир монтируется дополнительный датчик.

Для автогрейдера имеется большой набор сменного рабочего оборудования (поворотный бульдозерный отвал, боковой грейдерный отвал, рыхлитель заднего расположения).

Технические характеристики

Автогрейдер ДЗ 98

Обзор технических данных принято начинать с двигателя. ДЗ-98 оборудован популярным для российской тяжелой техники ЯМЗ-238НДЗ. Следует отметить, что машина выпускается в двух модификациях, одна из которых оснащается мотором марки Cummins. Оба двигателя являются дизельными.

Общие данные автогрейдера  ДЗ-98

Класс автогрейдера

250

Ширина (при отвале в транспортном положении), мм

3220

Высота (без проблесковых маяков), мм, не более

4000

Продольная база, мм

6000

Колея передних колес автогрейдера, мм:
Узких

2622

широких

2696

Колея задних колес автогрейдера, мм:
Узких

2502

широких

2576

Дорожный просвет автогрейдера, мм:
под отвалом в транспортном положении

350

под передним мостом

615

под задним мостом

440

под подвеской среднего и заднего мостов

395

Масса автогрейдера, кг: эксплуатационная

19500

приходящаяся на передний мост

5660

приходящаяся на средний и задний мосты

13850

Статическая нагрузка на грунт при эксплуатационной массе, Н(кгс):
на отвале, установленном перпендикулярно продольной оси

103000 (10500)

на зубьях кирковщика

45400 (4630)

Количество передач автогрейдера ДЗ-98:
при движении вперед

6

при движении назад

6

Скорости движения автогрейдера при номинальной частоте вращения коленчатого вала двигателя, км/ч:
при движении вперед:
I передача

3,5

II передача

5,51

III передача

9,75

IV передача

14,1

V передача

22

VI передача

41

при движении назад:
I передача

4,22

II передача

6,64

III передача

11,72

IV передача

16,9

V передача

26,6

VI передача

47

Минимальный радиус  поворота при движении по сухой
бетонированной поверхности, м

18

Уклон удержания автогрейдера стояночным тормозом, %, не менее

15

Тормозной путь автогрейдера, движущегося с начальной скоростью 30км/ч на горизонтальном участке сухого асфальта при выключенном сцеплении, м, не более

14

Тормозной путь автогрейдера, движущегося с начальной скоростью 30 км/ч при торможении аварийной системой  (в случае выхода из строя одного из контуров), м, не более

41

Двигатель ДЗ-98

Тип

дизельный

Модель

ЯМЗ-238НДЗ   Cummins M-                          11C265

Номинальная мощность, кВт (л.с.)

173 (240)           202 (275)

Номинальная частота вращения, об/мин

1700                  1700

Пуск

стартерный

Трансмиссия

Тип

механическая, с приводом на все колеса, с механизмом отключения переднего моста

Редуктор привода гидронасосов

однорядный с упругой соединительной муфтой

Сцепление

сухое, двухдисковое, постоянно замкнутое с гидросервированием его привода, с тормозком ведомого вала

Раздаточный редуктор

однорядный для привода среднего и заднего мостов со стояночным тормозом

Стояночный тормоз

ленточного типа

Промежуточные передачи к мостам

карданные

Ходовая часть

Колесная формула

1x3x3

Ведущие мосты

все

Управляемый мост

передний

Главная передача мостов

одноступенчатая, коническая, без дифференциалов

Бортовые редукторы мостов

одноступенчатые, цилиндрические, с внутренним зацеплением

Полуоси

полностью разгруженного типа

Колесные тормоза

многодисковые с металлокерамическими дисками, работающие в масляной ванне

Подвеска среднего и заднего мостов

балансирная с реактивными штангами, обеспечивающая прокачку мостов в вертикальной плоскости

Подвеска переднего моста

шарнирная, обеспечивающая прокачку моста в поперечной плоскости

Размер шин, дюйм

16.00-24 или 20,5-25

Давление в шинах, МПа (кгс/см2)

0,23…0,28 (2,3…2,8)

Рабочее оборудование (Автогрейдер ДЗ-98)

Путепрокладочное

Объем призмы волочения в бульдозерном
положении, м3, не менее

3,03

Ширина захвата отвала в путепрокладочном
положении, мм, не более

3400

Высота отвала, мм, не менее

950

Основной угол резания при бульдозерном
положении крыльев отвала

48

Угол установки крыла отвала назад и вперед
от бульдозерного положения в плане, не менее

24

Опускание отвала ниже опорной поверхности, мм, не менее

200

Бульдозерное

Объем призмы волочения, м3, не менее

2,57

Ширина отвала, мм, не менее

3200

Высота отвала, мм, не менее

970

Опускание отвала ниже опорной поверхности,
мм, не менее

110

Основной угол резания отвала

55

Рыхлительное

Число зубьев рыхлительного оборудования

5

Максимальное заглубление зуба рыхлительного
оборудования, мм, не менее

230

Ширина захвата рыхлительного оборудования,
мм, не менее

1800

Грейдерный отвал

Длина отвала, мм, не менее

4200

Высота отвала с ножами, мм, не менее

700

Угол резания

30-70

Угол зачистки откосов при угле захвата в плоскости откоса не менее 45°

0-90

Глубина кювета, м, не менее

0,5

откос внутренних стенок

от 1:2 до 1:3

откос наружных стенок

от 1:1 до 1:1,5

Угол установки в горизонтальной плоскости, полноповоротного отвала

0-360

Угол неполноповоротного отвала от положения,  перпендикулярного продольной оси автогрейдера ДЗ-98

0±64

Боковое выдвижение отвала в обе стороны относительно
тяговой рамы, мм, не менее

1050

Опускание отвала ниже опорной поверхности, мм, не менее

500

Дополнительно

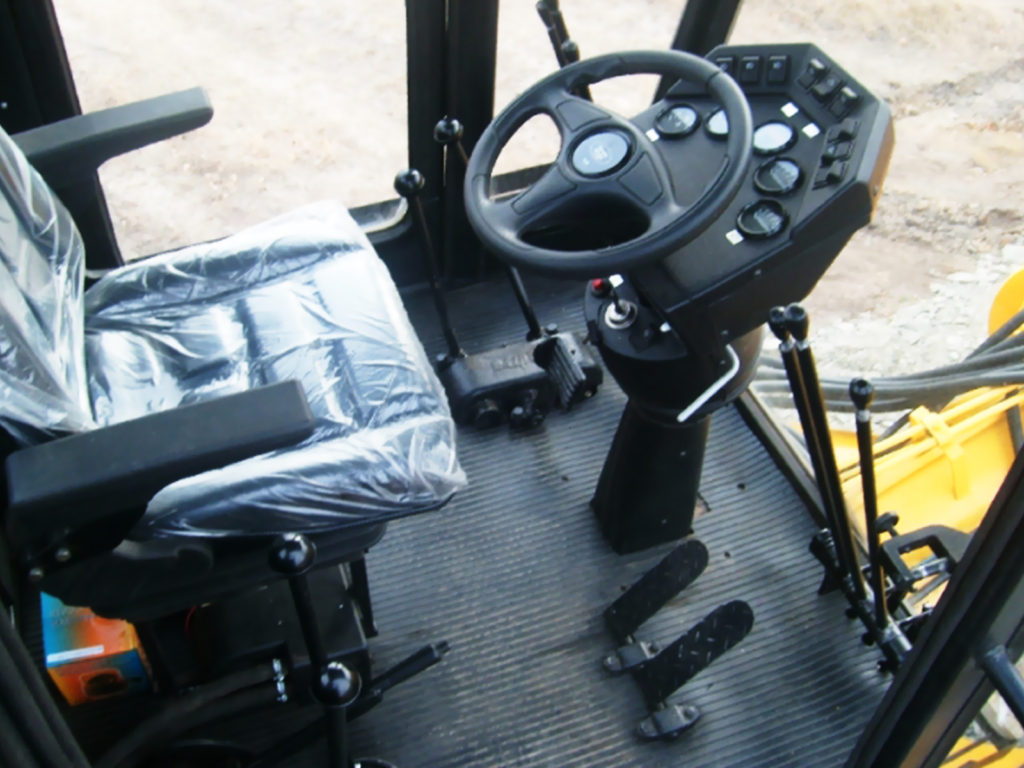

Управление

Управление коробкой передач, мультипликатором,
реверсом и передним мостом

механическое

Управление сцеплением

механическое с гидросервированием

Управление поворотом передних колес

гидравлическое

Управление тормозами:
колесными

пневматическое

стояночным

механическое

Управление рабочими органами

гидравлическое

Электрооборудование

Напряжение, В

24

Мощность стартера, кВт (л.с.)

8,2 (11,2)

Аккумуляторные батареи:
тип

6СТ-190А

количество

2

Вместимость заправочных емкостей

Топливный бак автогрейдера, л

485

Система охлаждения и разогрева двигателя, л

87; 50

Система смазки двигателя, л

50; 32

Гидросистема автогрейдера, л

120

Коробка передач, редуктор привода гидронасосов, раздаточный редуктор, л

35

Главная передача заднего, среднего мостов (каждого), л

7

Главная передача переднего моста, л

15

Бортовой редуктор моста, л

8,6

Колесный тормоз, л

3,6

Предохранитель против замерзания, л

0,2

Редуктор поворота отвала, л

3

Технико-экономические показатели

Расход рабочей жидкости гидросистемы, г/моточас, не более

7,06

Удельный расход топлива, кг/м3, не более

0,15

Показатели надежности

80% ресурс до первого капитального ремонта, моточас, не менее

8400

Средняя наработка на отказ, моточас, не менее

200

Коэффициент технического использования, не менее

0,85

Удельная суммарная оперативная трудоемкость периодических тхнических обслуживании, ел.ч/моточас, не более

0,118

Оперативная трудоемкость ежесменного технического
обслуживания, чел./ч, не более

0,95

Показатели эргономичности

Температура на рабочем месте машиниста, °С:
не ниже

+14

при относительной влажности 40-60% , не выше

+28

при относительной влажности 60-80%, не выше

+26

для районов со средней температурой воздуха в 13 ч самого
жаркого месяца, превышающей плюс 25 °С, не выше

+31

Усилия на органах управления, Н(кгс), не более:
на рулевом колесе при движении автогрейдера ДЗ-98 со скоростью не менее 8 км/ч на горизонтальном участке с сухим, твердым, ровным  покрытием

115(11,75)

на педали управления двигателем

50(5,2)

на рычагах управления рабочим оборудованием, используемых в каждом рабочем цикле

60(6,15)

на рычагах управления машиной, используемых при перемещении ее собственным ходом

120(12,5)

на педалях типа тормозной

200(22)

на рычагах и педалях, используемых не более пяти раз в смену

200(22)

Эквивалентный уровень звука на рабочем месте машиниста (после наработки автогрейдером 300 моточасов) дБА, не более

82

Гигиенические нормы вибрации   и требования к вибрационным характеристикам

по ГОСТ 12.1.012-90

Показатели экологические

Показатели соответствуют стандартам:
ГОСТ 12.1.005-88

уровень загазованности на рабочем месте машиниста

ГОСТ 17.2.2.02-86, ГОСТ 24028-80

дымность отработавших газов

ГОСТ 17.2.2.05-86, ГОСТ 24585-81

выбросы вредных веществ с отработавшими газами

Некоторые технико-экономические показатели

  • Расход топлива ДЗ 98 – 0,15 кг/куб. м.
  • Вместимость топливного резервуара – 485 л.
  • Гидросистема машины вмещает 120 литров рабочей жидкости.
  • Рабочий ресурс в моточасах (минимальный) – 8400.
  • Коэффициент технического применения – не менее 0,85.
  • Трудоемкость – 0,95 чел/ч.
  • Эргономичность – 14-31 градус, в зависимости от условий климата.
  • Экологический стандарт – ГОСТ 12.1.012-90.
  • Выброс отработавших газов и уровень задымленности рабочего места соответствуют стандартам ГОСТ 17.2.2-02.86 и 17.2.2-05.86.

Двигатель

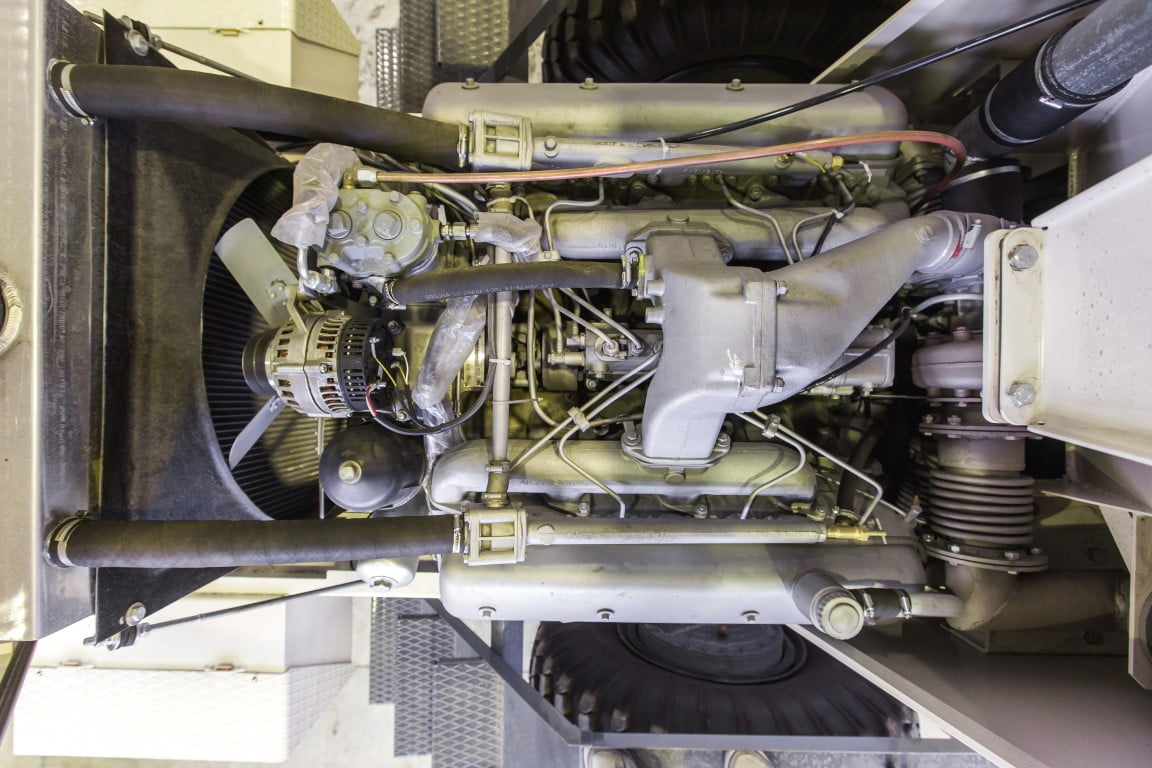

Автогрейдер ДЗ 98 двигатель

ЯМЗ-238, преимущественно используемый как силовой агрегат, относится к экологическому классу Евро-1 и отличается большим ресурсом работы. Мощность мотора составляет 240 л.с./173 кВт. Номинальная частота вращения коленвала — 1700 об/мин. Пуск двигателя осуществляется стартером.

Cummins M-11C265 имеет мощность 275 л.с./202 кВт. Номинальная частота вращения — 1700 об/мин. Экологический класс Евро-1. Пуск мотора осуществляется с помощью стартера. Удельный расход топлива автогрейдера ДЗ-98 в минимальном значении составляет 220 г/кВт*ч (162 г/л.с.*ч).

Коробка переключения передач

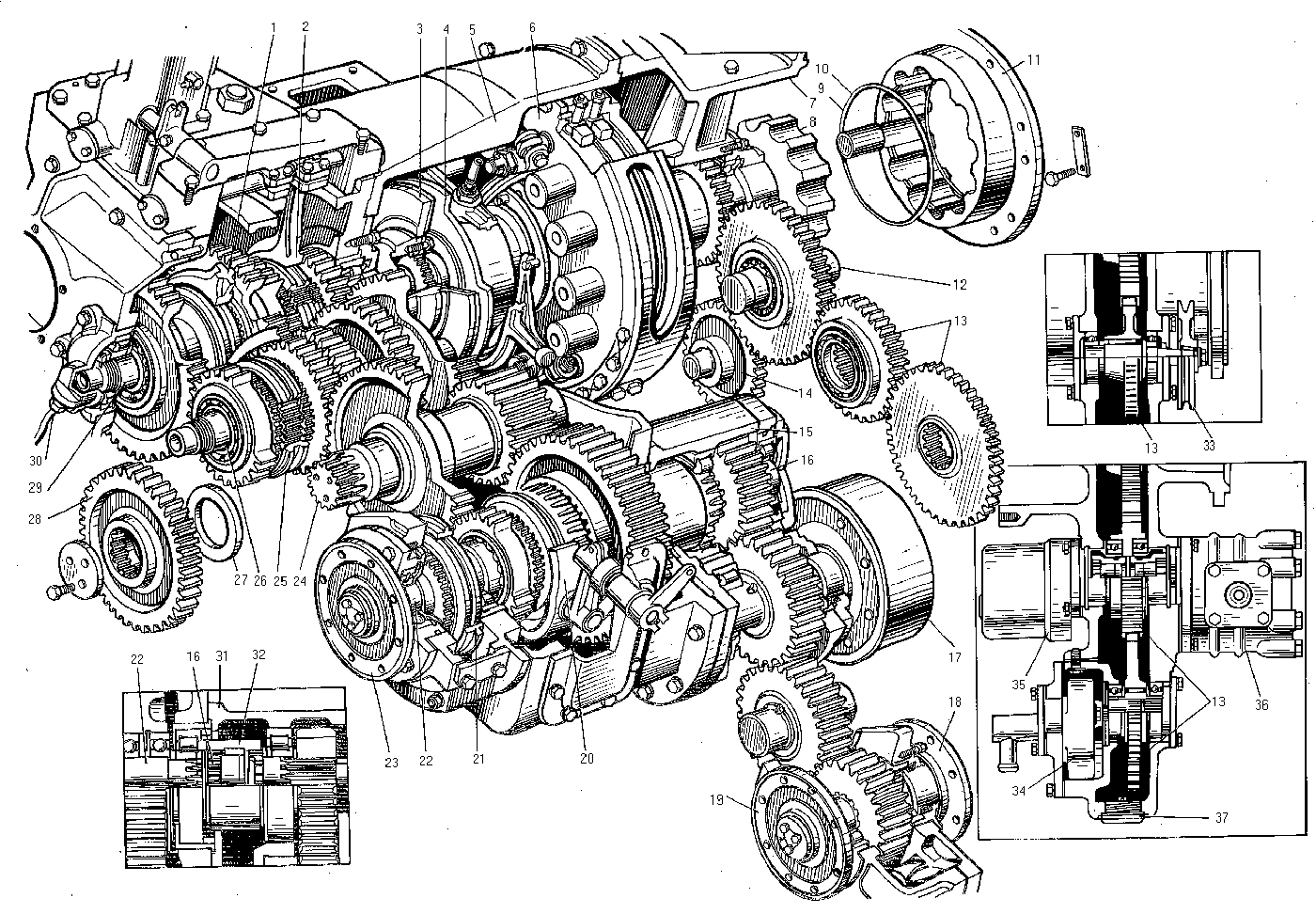

Коробка передач ДЗ-98

Автогрейдер снабжается механической шестиступенчатой коробкой передач (6 вперед и 6 назад), что считается одним из его преимуществ. Особенность тяжелой техники состоит в областях и местностях ее применения. В тяжелых условиях механическая трансмиссия предпочтительнее, так как дает определенный запас мощности и больше возможностей для техники. Максимальная скорость движения составляет 41 км/ч вперед и 47 км/ч назад.

Коробка передач оснащается приводом на все четыре колеса и дополняется механизмом отключения переднего моста. Систему трансмиссия образуют:

  • однорядный редуктор привода гидронасосов с упругой соединительной муфтой;
  • сухое двухдисковое постоянно замкнутое сцепление с гидросервированием привода и тормозом ведомого вала;
  • раздаточная коробка для привода заднего и среднего мостов с ручным тормозом;
  • ручной тормоз ленточного типа;
  • промежуточные карданные передачи к мостам.

Ходовая часть и подвеска

Автогрейдер ДЗ-98 оснащается колесной формулой 1х3х3 и тремя ведущими мостами. Передний мост является управляемым и подчиняется рулевому механизму. Главная передача является конической одноступенчатой. В конструкции не предусмотрено дифференциалов. Полуоси полностью разгруженного типа, многодисковые тормоза, работающие в масляной ванне и изготовленные из металлокерамики, и цилиндрические одноступенчатые боковые редукторы мостов в совокупности дают потрясающую проходимость и мощность всей ходовой системы.

Подвеска среднего и заднего мостов изготовлены с балансирами в виде реактивных штанг, которые обеспечивают вертикальную прокачку мостов. В противовес этому, передний мост имеет шарнирное устройство, обеспечивающее его прокачку в поперечной плоскости. Так машина приобретает устойчивость даже под серьезными нагрузками. Стояночный тормоз способен удерживать технику под углом 15 градусов.

Автогрейдер ДЗ 98 подвеска

1- балансир; 2- кронштейн крепления балансира к стойке рамы автогрейдера; 3- шаровой палец; 4- реактивная штанга; 5- регулировочная гайка; 6- центрирующий штифт; 7- распорная штанга; 8-упор; 9- крышка шаровой опоры балансира; 10- регулировочные прокладки; 11- корпус сальника; 12- ось балансиров; 13- крышка оси балансиров; 14- гайка; 15- стопорная шайба; 16- упорная шайба с фиксатором; 17- втулка; 18- неподвижная втулка; 19- уплотнитель; 20- шайба; 21- коническая пружина; 22- прокладка; 23- обойма; 24- задний мост; 25- установочный палец заднего моста; 26- шаровая опора

Рама

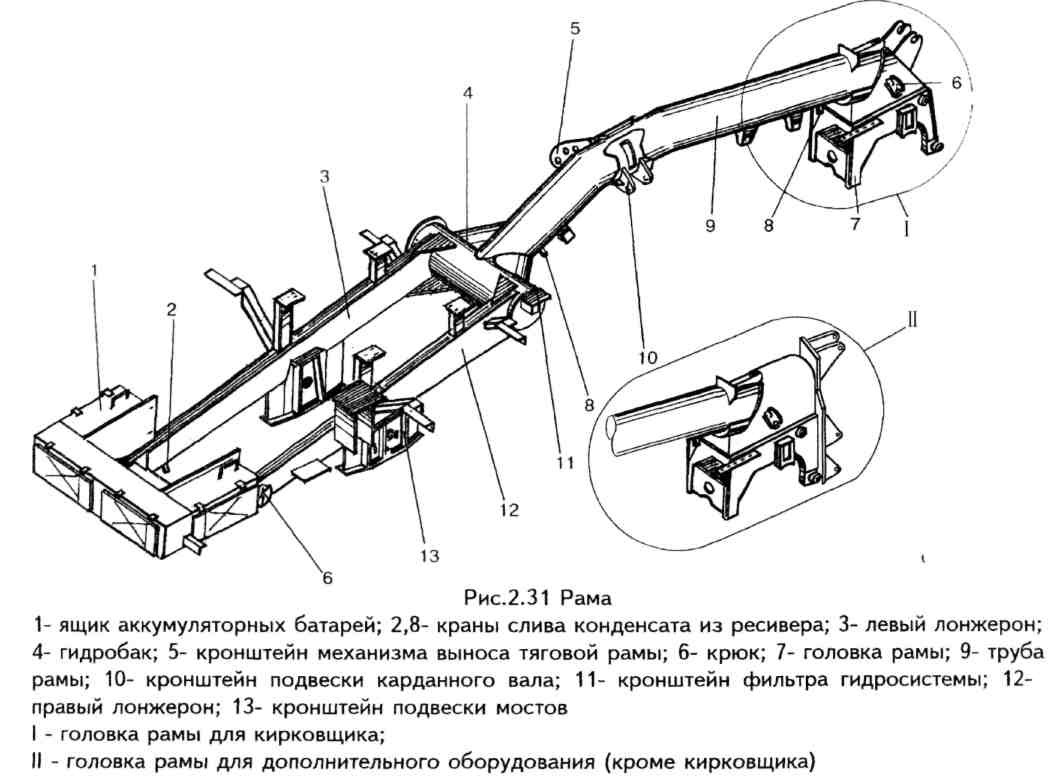

Автогрейдер ДЗ 98 рама

Сварная конструкция из головной части, трубы основной и задней части. На головной части закреплены передний мост, сменное исполнительное оборудование, опора тяговой рамы шарового типа. Труба основной части имеет кронштейны крепления кардана, передающего вращение на передний мост. Полости трубной части служат ресивером тормозной воздушной системы. К задней части рамного устройства прикреплены два лонжерона. Допускается модульный монтаж на раму навесных устройств. Механизмы подвеса оборудования однотипны по конструкции.

Гидросистема

Через устройства системы происходит управление исполнительными органами, сцеплением, передвижением и маневрированием грейдера. В двух контурах гидросистемы установлены шестерёночные насосы, как исполнительные устройства используются гидроцилиндры.

В механизме поворота отвала может применяться гидравлический мотор.

ДЗ-98 гидросистема

1- гидроруль; 2- гидромотор; 3~ гидроцилиндр дополнительного рабочего оборудования; 4- гидроцилиндр выноса тяговой рамы;
5- гидроцилиндр поворота колес; 6- гидропереход; 7,22- гидроцилиндры управления отвалом; 9- фильтр; 10- сервомеханизм; 11-насос НШ-71Л; 12- насос НШ-50; 13,20- трубопроводы; 14- сапун; 15- клапан; 16- гидробак; 17- предохранительный клапан рулевого управления; 18- масломерная линейка; 19- пробка заливной горловины; 21- распределитель; 23- гидроцилиндр выдвижения отвала

Пневмосистема

Двухконтурное устройство, обеспечивающее привод колёсных тормозов и рычага для подвески оборудования тяговой рамы. Привод тормозов обеспечивает независимые режимы рабочего и аварийного торможения. Перед тем как начать движение агрегата, в ресивер закачивается сжатый воздух.

Давление контролируется световой сигнализацией.

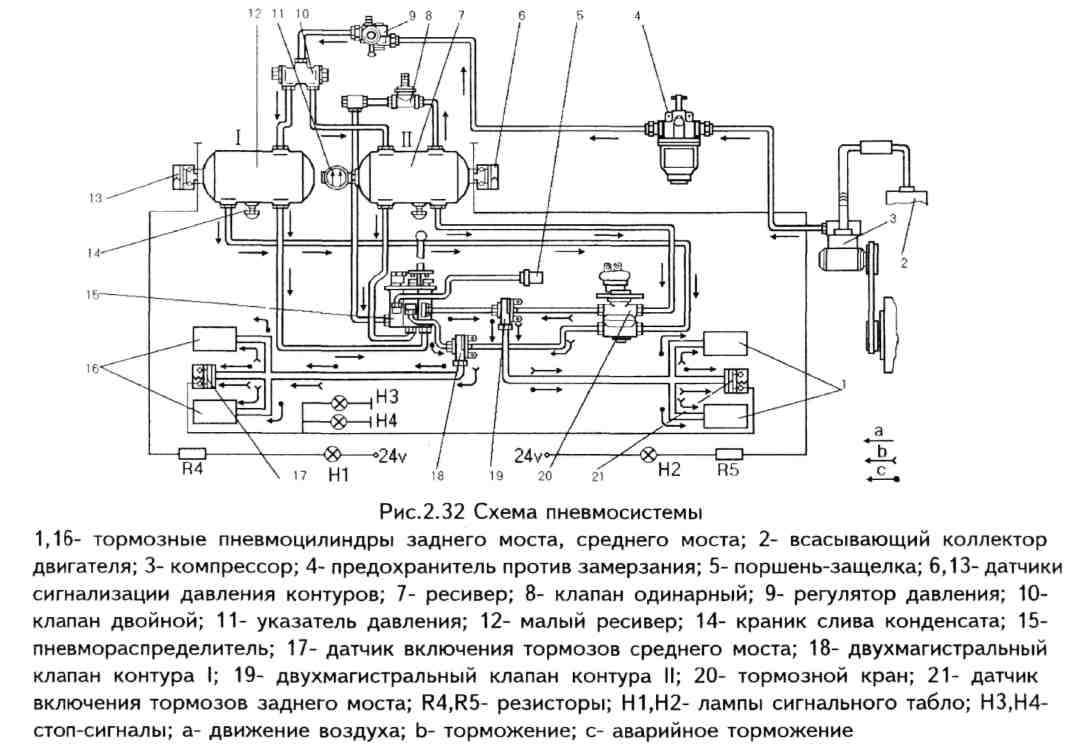

ДЗ-98 превмосистема

Оборудование

Для автогрейдера ДЗ-98 предусмотрен широкий выбор рабочего оборудования. Заказчику доступно путепрокладочное, бульдозерное и рыхлительное оборудование, а также грейдерный отвал в качестве стандартного. Агрегатирование происходит с передней или задней гидронавесной системой.

Ширина захвата отвала с путепрокладочным оборудованием составляет 3400 мм, высота — 950 мм. Угол резания грунта составляет 48 градусов. Объем призмы волочения в бульдозерном положении составляет 3 м3. Опускание оборудования ниже опорной поверхности — минимум 200 мм.

Бульдозерное оборудование имеет ширину отвала минимум 3200 мм. Объем призмы волочения составляет 2,57 м3. Высота отвала равняется 970 мм. Основной угол резания — 55 градусов, опускание ниже опорной поверхности — минимум 110 мм. Рыхлитель для грейдера ДЗ-98 имеет 5 зубьев, максимальное заглубление 230 мм и ширину 1800 мм.

Наибольший интерес представляет для покупателей ДЗ-98 грейдерный отвал. Длина оборудования составляет минимум 4200 мм, высота с ножами — минимум 700 мм. Стандартный отвал может работать под углом от 30 до 70 градусов. Угол зачистки откосов в стандартных условиях может достигать 90 градусов. Отвал выдвигается в боковом направлении не менее чем на 1050 мм относительно боковой рамы. Минимальное опускание грейдерного оборудования ниже опорной поверхности составляет 500

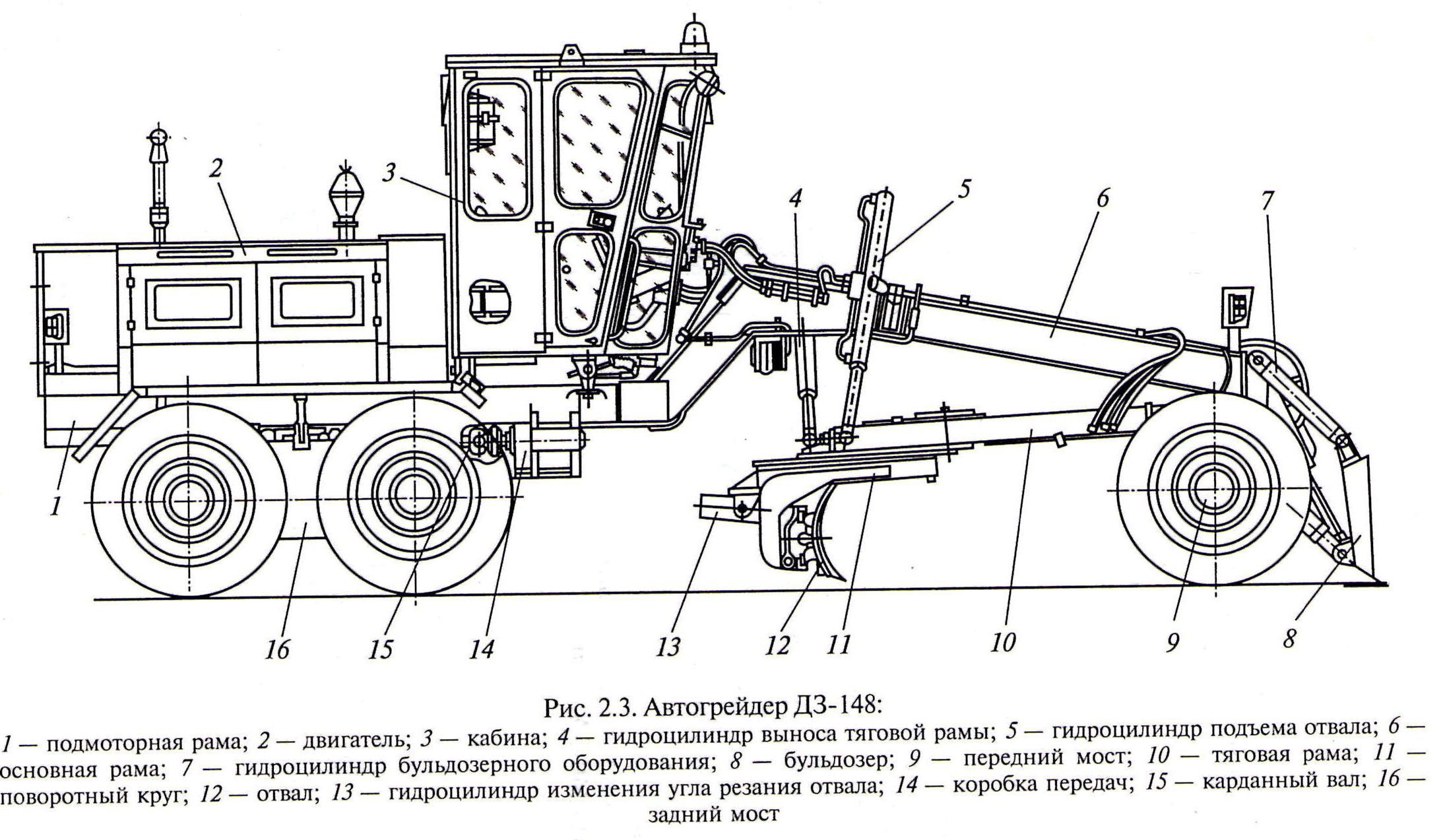

Устройство ДЗ-98

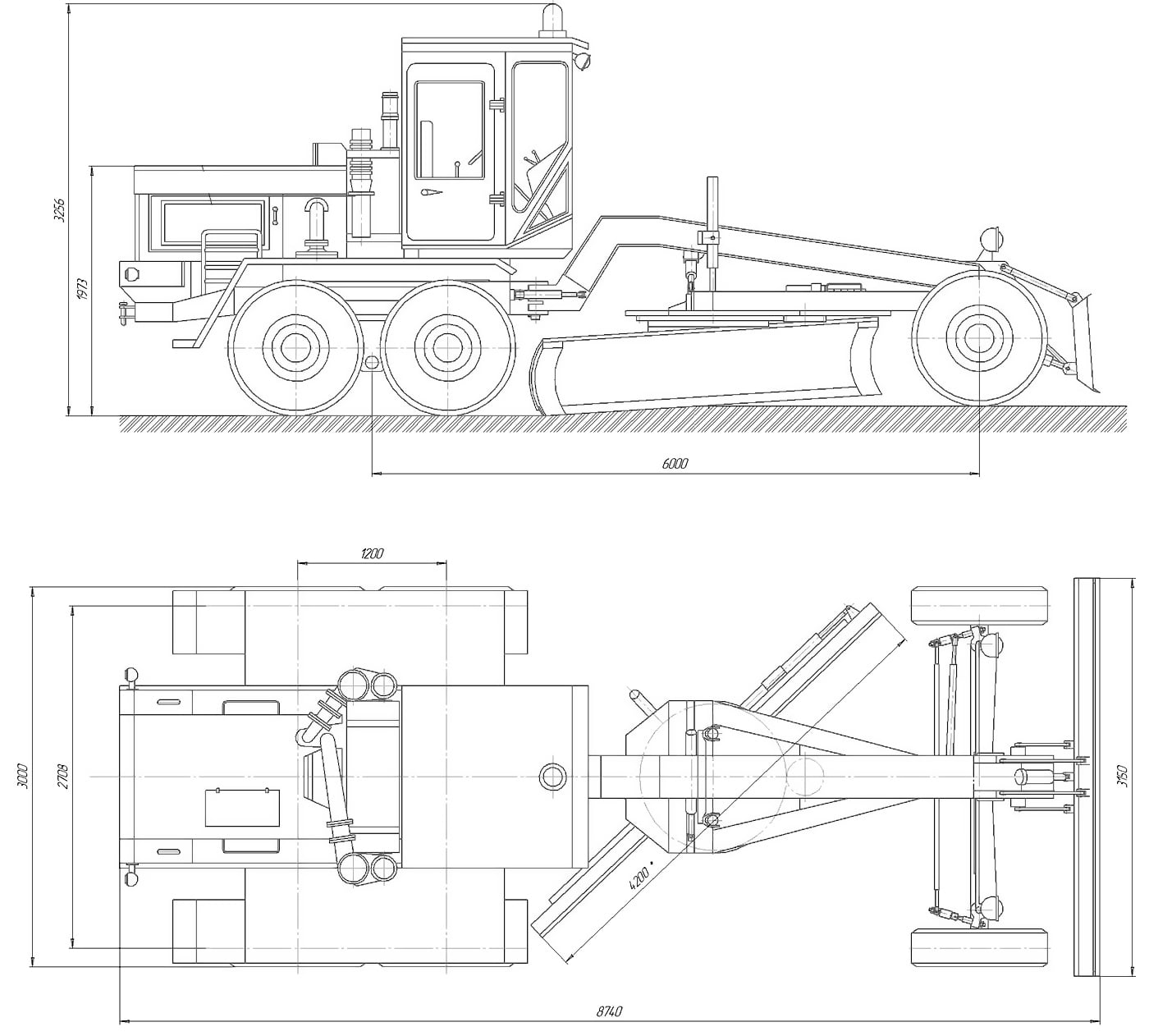

Габаритные размеры

Автогрейдер ДЗ-98 габаритные размеры

В базовой модификации грейдер ДЗ-98 имеет следующие габариты:

  • длина — 10800 мм;
  • ширина (отвал в транспортном положении)- 3220 мм;
  • высота по кабине без проблесковых маяков — 4000 мм;
  • продольная база — 6000 мм.

Колея (в зависимости от типа выбранных покрышек): передние — 26222-2696 мм, задние — 2502-2576 мм. Дорожный просвет автогрейдера:

  • 350 мм — под отвалом в транспортном положении;
  • 615 мм — под передним мостом;
  • 440 мм — под задним мостом;
  • 395 мм — под подвеской заднего и среднего мостов.

Эксплуатационная масса грейдера составляет 19 500 кг. Масса распределяется в следующих пропорциях:

  • на передний мост — 5660 кг;
  • на задний и средний мосты — 13 850 кг.

Машина создают статическую нагрузку на грунт:

  • отвал в перпендикулярном оси положении — 103 кН (10500 кгс);
  • на зубьях кирковщика — 45,4 кН (4630 кгс).

Максимальный радиус разворота — 18 м. Тормозной путь на горизонтальном участке при остаточной скорости автогрейдера 30 км/ч не превышает 14 м, при торможении аварийной системой — не более 41 метра. Показатели измерялись на сухой бетонированной поверхности.

Применение

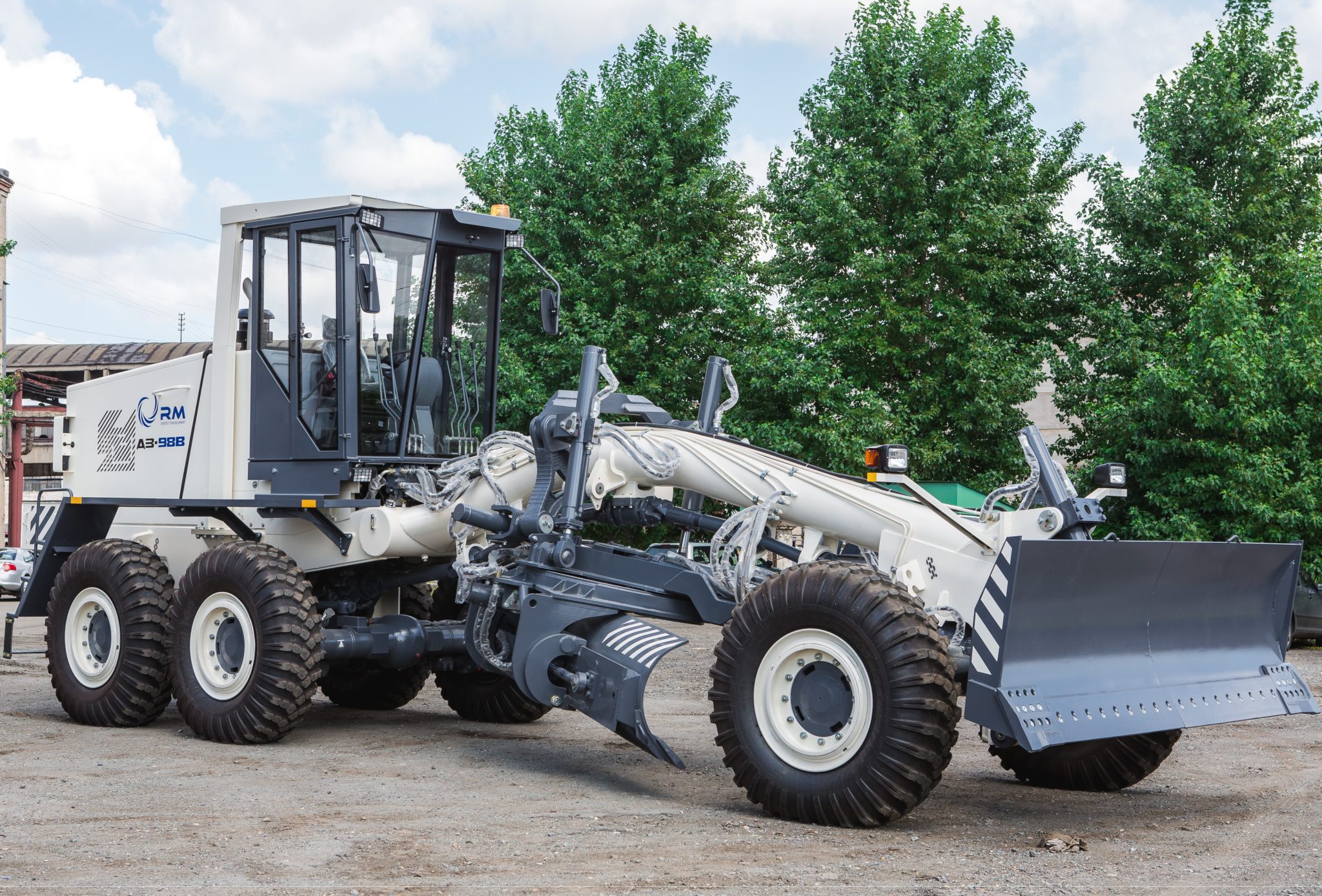

ДЗ-98

Благодаря высокой мощности и производительности машина может работать как в дорожном, так и в коммунальном строительстве, в системах ирригации и мелиорации. Оборудование позволяет использовать грейдер для рыхления и разработки грунтов от первого до четвертого классов. Техника активно используется в строительстве аэродромов и для производства дородных работ самой высокой сложности.

Преимущества:

  1. Выбор КПП с режимом работы через фрикционные муфты.
  2. Возможна опционная установка трансмиссионных гидромеханических агрегатов.
  3. Полный привод мостов обеспечивает применение машины на мягком грунте, высокие показатели тяги на отвальном устройстве, сохранение направления при формировании кюветов дороги.
  4. Неполноповоротный отвальный нож допускает корректив усилия тяги агрегата, регулируя величину захвата материала по ширине без изменения вертикального параметра резания. За счёт этого уменьшается число проходов, растут качественные показатели профилирования поверхности.
  5. Колёсные тормоза многодискового типа не требуют регулировок, долговечны и надёжны.
  6. Рулевая колонка и кресло оператора регулируются, повышая комфорт в управлении.

Управление

ДЗ-98 управление

Управление автогрейдером осуществляется из цельнометаллической кабины. Контрольные приборы располагаются на щитке под крышей. Подрессоренное кресло и колонка руля регулируются по росту оператора.

Кабина оборудована устройствами вентиляции и отопления. Круговое остекление и световые приборы дают достаточный обзор зоны грейдерования.

Коробка передач переключается рычагом, передние колёса и исполнительные устройства управляются гидравликой, тормозные механизмы колёс – пневматикой.

Обзор

Отзывы



{{ reviewsOverall }} / 5 Пользователей (0 Оценка)
Надежность
Удобство и комфорт
Ремонтопригодность
Ходовые качества
Количество отзывов Оставить отзыв
Сортировать по:

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв
{{{ review.rating_title }}}
{{{review.rating_comment | nl2br}}}

Показать еще
{{ pageNumber+1 }}
Оставить отзыв

Summary
Автогрейдер ДЗ 98
Article Name
Автогрейдер ДЗ 98

О Александр Стёпченко

Оставить комментарий

Ваш email нигде не будет показан. Обязательные для заполнения поля помечены *

*

x
Это интересно:
файтер Т-15
Минитрактор Файтер Т-15

Минитрактор Файтер Т-15 был представлен на российских рынках бюджетных тракторных спецмашин. Буквально ...
