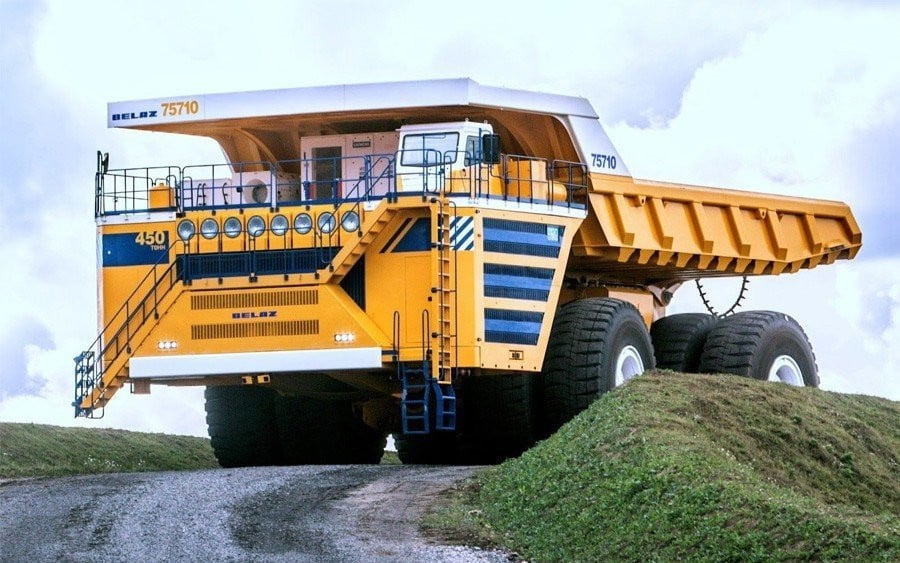

БелАЗ-75710

Этому самосвалу нет равных по грузоподъёмности в мире. Специалисты Белорусского автозавода намного превзошли своих коллег — производителей сверхтяжёлой техники из Германии и США, создав гигантский «БелАЗ-75710». Грузоподъёмность данной модели составляет 450 тонн. В начале 2014 года «БелАЗ-75710» установил абсолютный рекорд, когда провёз по испытательному полигону груз массой в 503 с половиной тонны. Представляем Вашему вниманию полный обзор этого уникального карьерного самосвала.

Сразу стоит отметить, что «БелАЗ-75710» — это не просто выставочный образец, как можно подумать сначала. И не единственный в своём роде «грузовик-рекордсмен», этакая «рекламная витрина» Белорусского автозавода. Разумеется, Жодинское предприятие давно в рекламе не нуждается. Это — серийная модель!

Первый же экземпляр самого большого на планете грузовика вскоре после своего появления на публике (осенью 2013 года, на 65-м дне рождения завода «БелАЗ»), уже отправился трудиться на угольном разрезе «Черниговец», что в городе Берёзовском, на Кузбассе. Вслед за ним было построено ещё несколько этих уникальных автомобилей, также поставленных в Кемеровскую область.

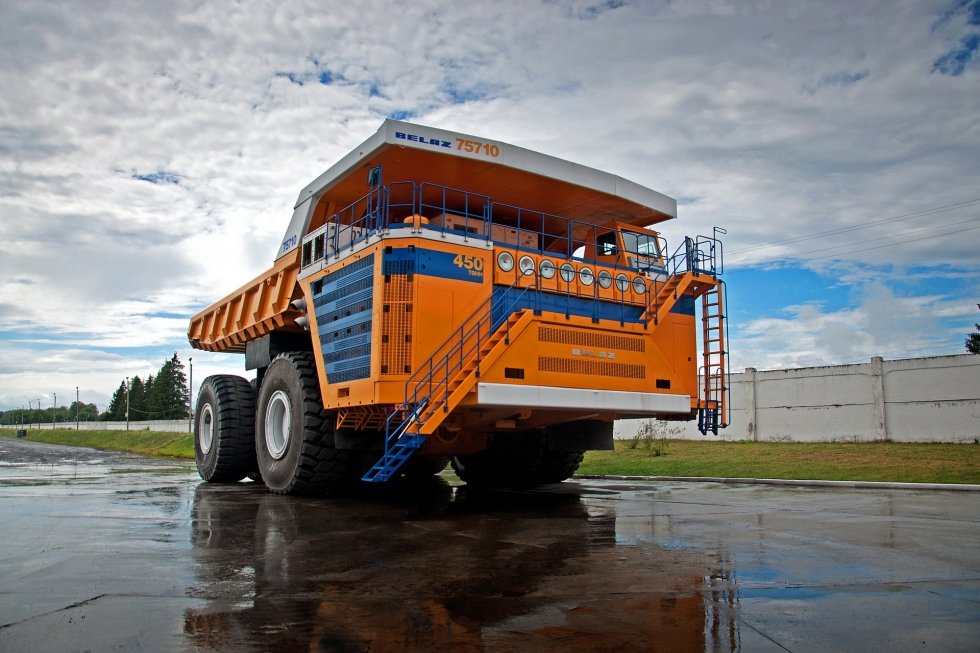

Компания «БелАЗ» создала самый большой в мире самосвал БелАЗ-75710 грузоподъёмностью 450 тонн, что эквивалентно трёмстам Ford Focus, 37 двухэтажным автобусам или двум с половиной голубым китам. Кстати, Airbus A380 — крупнейший пассажирский самолёт в мире — весит значительно меньше, всего 277 тонн.
Давайте посмотрим на эту машинку подробнее …

История создания самосвала

Поскольку в карьерных разработках сложились определённые габаритные ограничения, связанные, в том числе, и с шириной технологических дорог, «БелАЗу-75710» нужно, несмотря на свои исполинские размеры, им соответствовать, и по радиусу поворота/разворота быть сопоставимым с гораздо более компактными «собратьями». Это потребовало от инженеров создания новой и весьма изощрённой схемы управления. Для такого гиганта, да ещё и с двухскатной передней ошиновкой, обыкновенный вариант, с передними поворачивающимися колёсами не подойдёт. Других вариантов только два: это шарнирно-сочленённая рама и поворотные мосты. Однако в первом случае узлу шарнирного сочленения нужно было бы испытывать ужасающие нагрузки, в связи с чем шарнир пришлось бы увеличить до невероятных размеров. Поэтому на вооружение взяли схему №2. Конструкторы назвали механизм с поворотными мостами «экскаватором вверх ногами». Потому что в экскаваторе шасси неподвижно, а корпус вращается; а в гигантском«БелАЗ»е неподвижным остаётся корпус, а поворачиваются расположенные под рамой мосты.

В январе 2014 года грузовик установил рекорд Гиннесса в странах Европы и СНГ, провезя по испытательному полигону груз весом в 503,5 тонны

Источник: Википедия

Эта новая система, как и многое другое новое, является «хорошо забытым старым». Поскольку ещё в начале 70-х годов ХХ века специалисты Белорусского автозавода пытались разработать подобный грузовик — с двумя поворотными мостами на восьми шинах. На компонентах 42-тонного «БелАЗ»а был построен специальный «экспериментально-передвижной стенд», на котором обкатывали и оттачивали данную схему управления. В 1977-м году данное технологическое решение было, с переменным успехом, опробовано на более тяжёлой экспериментальной автомашине — «БелАЗ‑7520» Этот самосвал грузоподъёмностью 110 тонн с поворотными мостами получился слишком высоким. Поэтому схема управления с поворотными мостами была отправлена «под сукно».

В 1990-м году тему возродили и разработали уже совершенно в новом качестве. Первым предшественником «БелАЗ-75710» стал первый реально эксплуатируемый коммерческий сверхтяжёлый грузовик на восьми шинах — 280‑тонный «БелАЗ‑75501». Он был рекордсменом по грузоподъёмности среди «БелАЗ»ов вплоть до 2005 года, когда был выпущен второй предшественник «БелАЗ-75710» — 320-тонный «БелАЗ‑75600», базирующийся на шести колёсах с размером шин «55/80R63». Необходимо отметить, что возможности грузоподъёмности карьерных самосвалов напрямую зависели и зависят от возможностей шинной промышленности, и растут вместе с ней. Когда компания «Бриджстоун» смогла предложить ещё более усиленные шины размером «59/80R63», в 2010 году, «БелАЗ‑75600» смог «принимать на борт» уже не 320, а 360 тонн.

И сверхгигант «БелАЗ-75710» тоже «встал» на эти шины. Только одна такая покрышка весит пять с половиной тонн! Кстати, «Бриджстоун»ами были укомплектованы только первые самосвалы. В последующем выпуск этой современной продукции освоили и на «БелШине».

Наиболее близким аналогом «БелАЗ‑75501» среди иностранных конкурентов можно назвать немецкий тяжёлый карьерный самосвал «Либхерр Т282-В» («Liebherr»). Он выпускается с 2004 года и имеет грузоподъёмность 363 тонны.

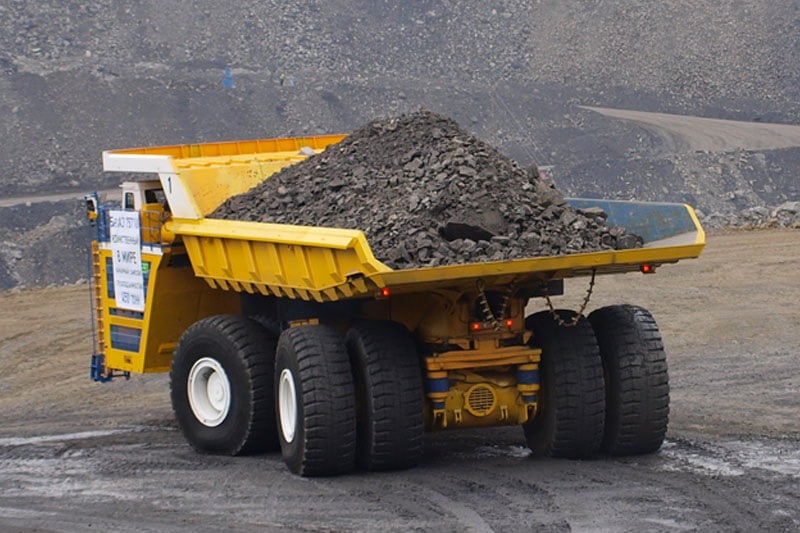

Применение

Главной причиной появления этого сверхтяжёлого самосвала стала не гигантомания его создателей и не их стремление к рекордам, а обыкновенный экономический расчёт. Потому как, в конечном итоге, один такой 450-тонник даёт ощутимую экономию в эксплуатации, по сравнению с двумя-тремя карьерными самосвалами меньшей грузоподъёмности. Несмотря на свою практически «ручную» сборку и дорогостоящее техобслуживание. «БелАЗ-75710» обеспечивает не только рекордную грузоподъёмность, но и самую низкую себестоимость перевозки одной тонны породы в мире. Каким бы ни был коммерческий автомобиль: малым, большим или сверхбольшим, самыми важными вопросами для его потенциальных покупателей были и остаются сроки эксплуатации данной техники и расход топлива, который она демонстрирует. Рабочий ресурс карьерных самосвалов невелик: в среднем они работают в полном режиме примерно 5-6 лет. И сверхмощный 450-тонник «БелАЗ-75710» не является исключением из этого правила.

Рабочая смена «БелАЗ»а в карьере продолжается 23 часа в сутки!(Один час, в среднем,тратится на дозаправку и смену водителя). Пробег за указанный 5/6-летний срок эксплуатации накапливается более чем в 500 тысяч километров. После списания выработавшие свой ресурс «БелАЗ»ы используются для ремонта тех самосвалов, что находятся «в строю», что также способствует снижению их себестоимости.

Расход топлива

Что касается расхода горючего, то он составляет, по максимуму, около 470 литров дизтоплива в час (для полностью гружёного автомобиля «БелАЗ-75710»). Для самосвала, едущего «порожняком», данный показатель в несколько раз меньше. Расход огромный. Но всё же гораздо более выгодный, по сравнению с одновременным использованием 2-3 грузовиков меньшей грузоподъёмности.

Технические характеристики

Любой из параметров сверхгиганта является впечатляющим. Поэтому, возможно, цифры красноречивее всяких слов характеризуют масштабы «БелАЗ‑75710». Данный самосвал– это не только четыреста пятьдесят тонн штатной грузоподъёмности, но и сразу 5600 литров дизтоплива на борту, 538 литров машинного масла и 1800 литров жидкости в гидравлической системе!

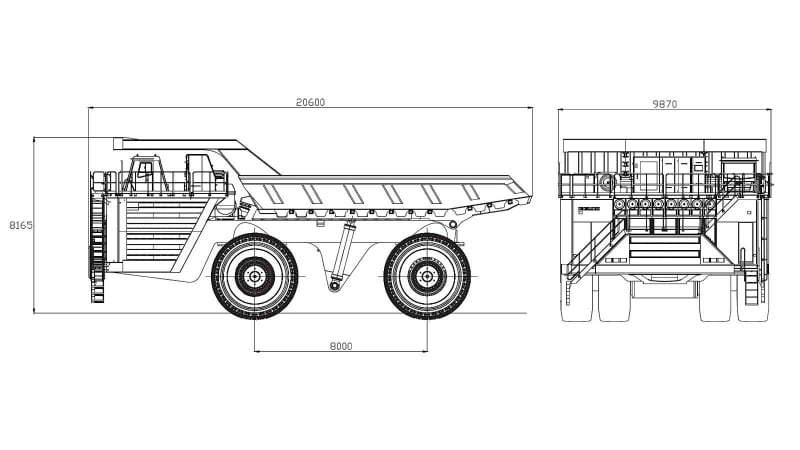

Массово-габаритные показатели, параметры мощности:

• Длина — 20,6 метров.
• Ширина– 9,750 метров.
• Высота– 8,17 метров.
• Масса без нагрузки — 360 тонн.
• Дизельные двигатели: 2 х 2332 л.с. (1715 кВт) мощностью.
• Максимальный крутящий момент — 9 313 Нм.
• Электромотор-колёса: 4 х 1630 л.с.(1200 кВт) мощностью.
• Подвеска: гидропневматическая.
• Диаметр амортизаторов — 170 мм.
• Топливные баки:2 х 2800 литров.
• Размер шин: 59/80R63.
• Колёса: 44,00-63/50.
• Максимальная скорость — 67 км/ч.
• Удельный расход топлива –198 г/кВт*ч.
• Крутящий момент, Н*м/об/мин 9313 / 1500

Объём кузова, М³

• геометрический 157,5
• с «шапкой» 2:1 269,5
• радиус поворота, м 19,8

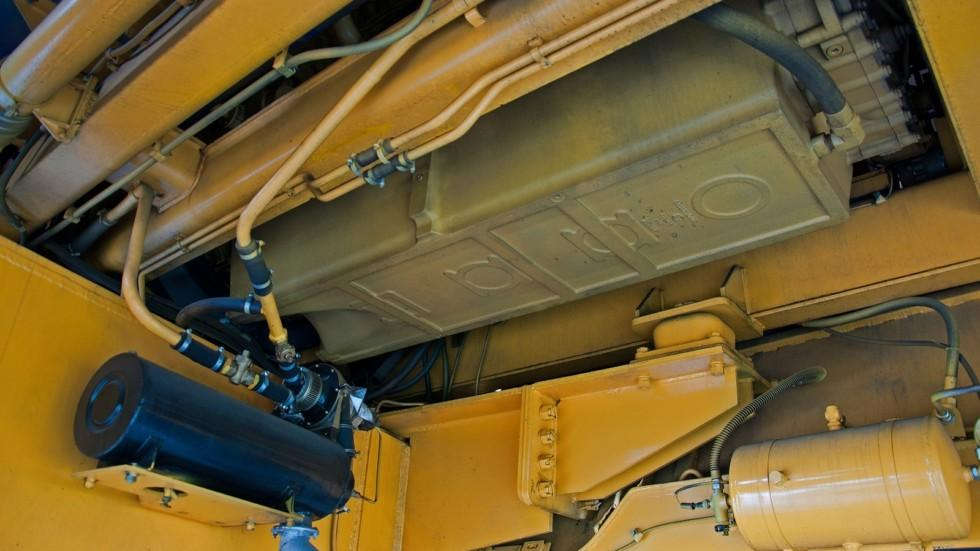

Для обслуживания топливной системы имеются специальные лестницы, которые ведут на баки — они находятся по бокам. Поскольку, хотя «БелАЗ‑75710» — машина и уникальная, но отнюдь не волшебная, и дозаправка и замена фильтров требуются ей регулярно. Кстати, на площадке двухмаршевой лестницы, ведущей в кабину, нужно проходить мимо ряда из восьми круглых элементов, которые все издалека принимают за фары, закрытые заглушками. Но это не фары, а воздушные фильтры. Фары тоже есть — они небольшие, квадратные, и расположены в нижней части кабины.

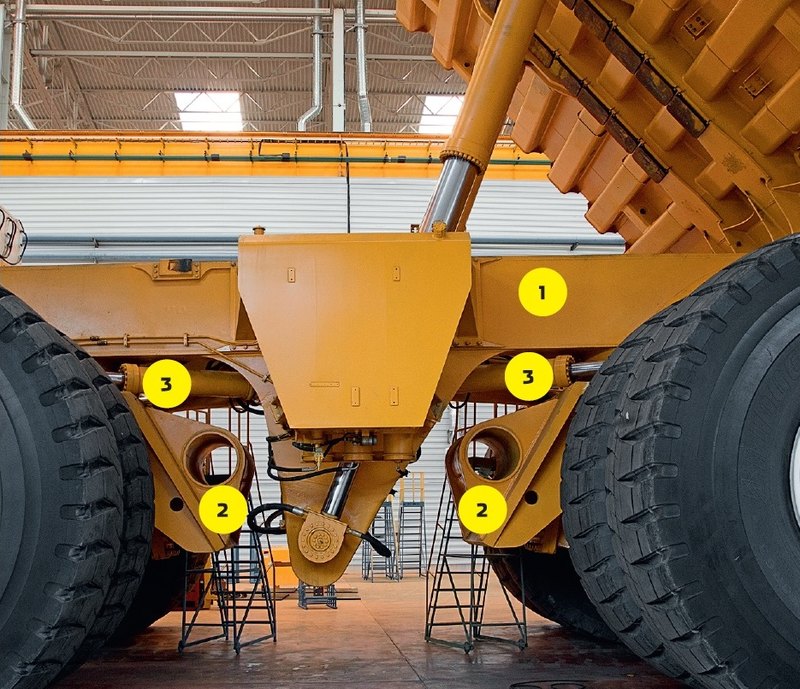

Рама

1. Радар и камера заднего вида. Такие же радары есть по бокам и спереди автомобиля.

2. Задний мост. Доступ внутрь позволяет обслуживать мотор-колёса.

3. Пневмогидравлические цилиндры подвески. Спереди моста, симметрично цилиндрам, расположены стойки стабилизаторов поперечной устойчивости.

Рама «БелАЗ‑75710» не имеет ничего общего с привычной классической «лестницей» обычных грузовиков. Мало того, что она вообще у всех карьерных самосвалов имеет другую форму, для 450-тонника пришлось искать совершенно уникальное технологическое решение. В раму вписали два мощных шарнирных элемента, на которых и вращаются гигантские управляемые мосты.

Укомплектованы шарнирные поворотные элементы уникальными подшипниками диаметром в 2,75 метра! Рама сделана с использованием применяемого в судостроении кессонного сечения. В качестве металла для рамы была выбрана особенно прочная сталь производства Швеции «Уэлдокс-800» («Weldox»). Этот твёрдый материал просто не под силу большинству металлообрабатывающих станков. Поэтому у шведов заказали не просто листы металла, а уже раскроенные по «БелАЗ»овским чертежам заготовки. Которые на заводе сваривались между собой, с расточкой посадочных мест под исполинские подшипники и высверливанием отверстий под крепёж.

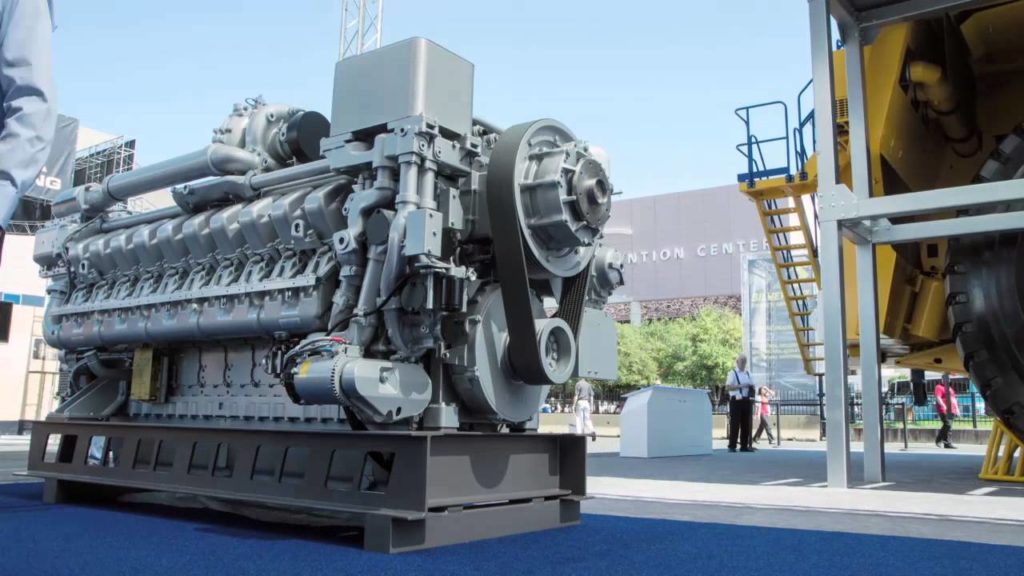

Двигатель и трансмиссия

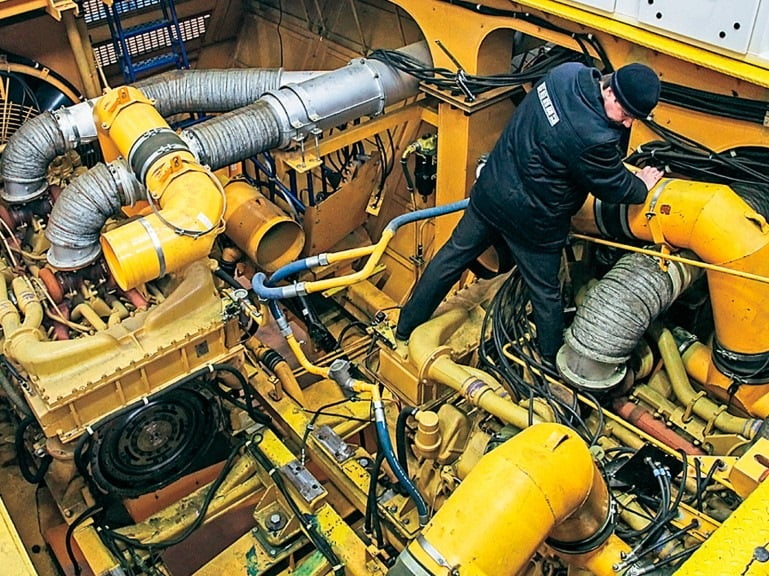

В моторный отсек «БелАЗ‑75710» не заглядывают, а попросту заходят. Полная иллюзия, что ты — персонаж популярного мультипликационного сериала «Фиксики». Естественно, никакой «борьбы за сантиметры свободного пространства», характерной для обычного автомобилестроения, здесь не было. Моторы самого большого из «БелАЗ»ов — это два монументальных дизеля «MTU Детройт Дизель 16V4000», расположенные поперечно. Мощность каждого из них составляет 2332 лошадиные силы, или 1715 кВт. В сумме — 4664 л.с. Рабочий объём каждого из моторов — 65 литров. Но мощные двигатели «MTU» здесь требуются не для того, чтобы крутить вал коробки передач, как в обычных дизельных автомобилях. А для бесперебойного вырабатывания электроэнергии. Коробки передач на «БелАЗ‑75710» нет совсем, а двигают гигантский грузовик тяговые электромоторы.

Поэтому дизели служат для обеспечения работы двух генераторов, которые вырабатывают ток для тяговых электродвигателей, а также гидравлических систем автомобиля. Как и в более компактных «БелАЗ»ах, в этом флагманском самосвале применён принцип прогрева днища грузовой платформы выхлопными газами. Тяговых электрических двигателей марки «1TB3026-0G-03» на «БелАЗ‑75710» четыре, и располагаются они внутри ступиц колёс. По-другому они называются «электромотор-колёсами». Поскольку каждый электромотор имеет мощность 1200 кВт, или 1630 л.с., то их суммарная мощность составляет 6520 лошадиных сил! Два генератора в связке с четырьмя электродвигателями именуются тяговой установкой. Пока «БелАЗ‑75710» комплектуются тяговыми установками фирмы «Сименс», марки «Siemens MMT500». Но в будущем предполагается освоить производство аналогичных электрических силовых установок на ООО «Силовые машины», Санкт-Петербург, которое поставляет на «БелАЗ» такую же продукцию для самосвалов меньшей грузоподъёмности (от 90 до 220-ти тонн). В комплексе данная система называется электромеханической трансмиссией. Кроме перечисленных узлов и агрегатов, к ней относятся также силовой шкаф управления и тормозная установка УВТР.

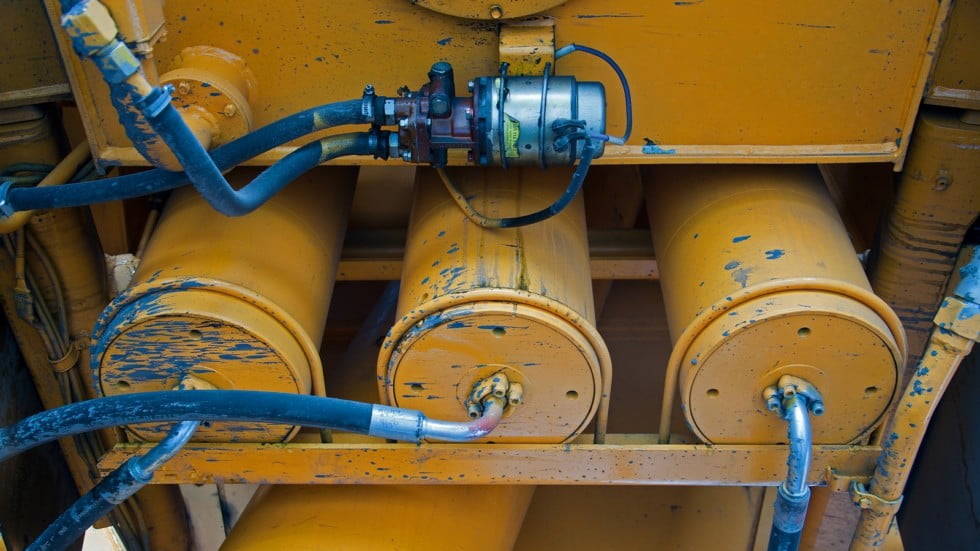

Тормозная система

Каждое колесо сверхтяжёлого самосвала снабжено двухдисковыми тормозами с гидравлическим приводом. Но в загруженном состоянии, для автомобиля общей массой более чем в восемьсот тонн этого будет недостаточно. Вот почему у «БелАЗ‑75710» имеется ещё одна тормозная система — электродинамическая.

Торможение осуществляется посредством того же колёсного электромотора, который и вперёд движет машину. При задействовании электродинамической тормозной системы выделяется громадное количество тепла, которое требуется отводить. Для этого в конструкции самосвала предусмотрена система принудительного воздушного охлаждения тормозных резисторов.

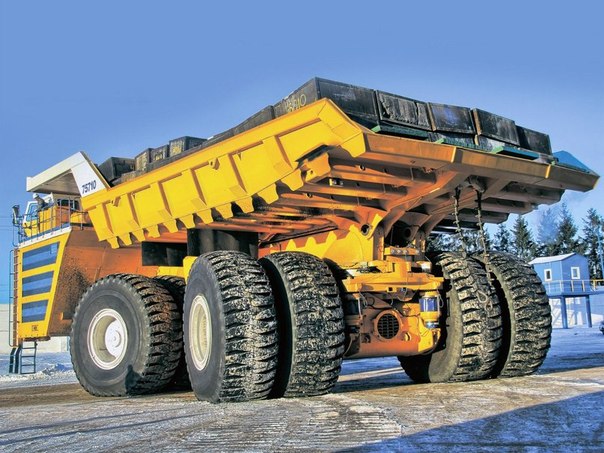

Ходовая часть и управление

Ходовая часть гиганта именуется «зависимой пневмогидравлической со встроенным гидравлическим амортизатором». Даже имеющий самые скудные познания в технике, но внимательный человек заметит, что оба моста «БелАЗ‑75710» — и передний, и задний, — совершенно одинаковые. Каким же способом тогда этот огромный грузовик поворачивает? Ведь здесь нет ни шкворней, ни шаровых опор. Дело в том, что управляемые на самом большом «БелАЗ»е оба моста, и передний, и задний. Функцию рулевых тяг тут выполняют два цилиндра, а остальные узлы рулевого управления здесь мало отличаются от традиционной схемы, — гидрообъёмное управление с обыкновенной рулевой колонкой и «баранкой» в кабине.

Несмотря на свои монументальные габариты, неповоротливым этот «БелАЗ»овский сверх-грузовик никак не назовёшь: радиус разворота составляет всего 45 метров. А радиус поворота — более чем вдвое меньший. В связи с этим, по соотношению радиуса поворота и длины «БелАЗ‑75710» должно признать не просто маневренным, а даже сверхманевренным транспортным средством (подробнее об этом — в следующем разделе обзора). Тем не менее, для последующих экземпляров данной модели специалисты Белорусского автозавода готовят и оттачивают ещё более изощрённую схему управления, которая могла бы обеспечивать одновременный поворот сразу двух мостов. Это ещё более усилит маневренность «БелАЗ‑75710» и придаст огромному самосвалу одновременно и эффектный, и эффективный «крабовый ход».

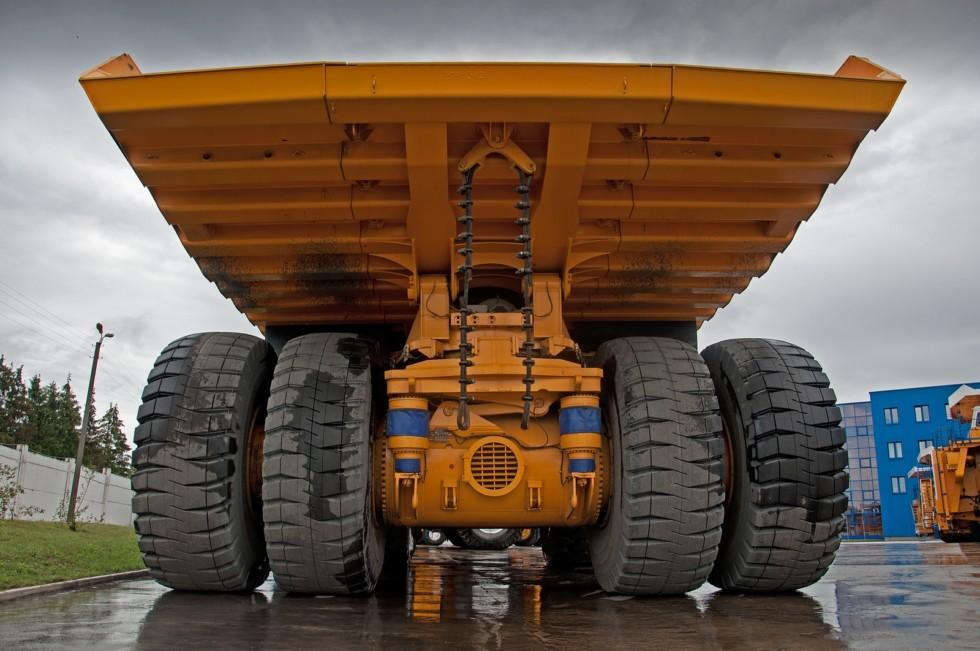

Гидравлическая система

На самосвале «БелАЗ‑75710» реализована объединённая гидравлическая система, с использованием общего бака гидравлической жидкости — на тормоза, цилиндры опрокидывания и цилиндры поворота. В действие систему приводит специализированная мощная насосная станция «Рексрот», производства компании «Бош» («Bosch Rexroth»). В рулевой гидравлике используются четыре гидравлических цилиндра, по два — на каждый мост. Вначале полный поворот производится передним мостом, и только затем приводится в движение мост задний. Когда оба моста «складываются», то радиус поворота получается всего лишь 19,8 м (по следу наружного колеса). Если учесть, что общая длина машины составляет более 20 м, то результат получается просто фантастический!

Когда поднимается самосвальную платформу, то рулевое управление при этом выключается, дабы весь полный объём гидромасла был задействован на подъём. При разработке модели было признано нецелесообразным возить громадный объём масла, чтоб можно было обеспечить одновременно и опрокидывание, и маневрирование машины. С рамой грузовую платформу соединяют специальные страховочные тросы. Они призваны удерживать многотонный кузов от резкого опускания, в случае отказа гидравлической системы.

Система безопасности

В интернете можно найти немало фотографий доблестных работников добывающей отрасли на фоне перевернувшихся в карьере «БелАЗ»ов различных марок. Для того, чтобы максимально обезопасить «БелАЗ‑75710» от подобных «приключений», впервые в истории на карьерном самосвале был применён стабилизатор поперечной устойчивости, ещё одно решение белорусских инженеров, которое можно назвать уникальным в своём роде. Он и от бокового опрокидывания страхует, и плавность хода придаёт.

Кроме того, «БелАЗ‑75710»оборудован системой кругового видеообзора. Кроме видеокамер, на всех четырёх сторонах гигантского самосвала имеются датчики движения, специальные радары, фиксирующие приближение человека к машине. Поэтому, если кто-то замешкается в своих прогулках рядом с самосвалом или под ним, то водитель будет чётко знать об этом.

С каждой стороны самосвала установлены индикаторы электронных весов, хорошо видные экскаваторщику. Он в режиме реального времени видит и знает, сколько тонн породы уже загружено в кузов. «БелАЗ‑75710» также оборудован страховочной системой на случай поломки рулевой гидравлики. Эта система — пневмогидроаккумуляторы рулевого управления — обеспечит достаточное давление для того, чтобы спокойно съехать с дороги в безопасное место и остановиться. Их в «БелАЗ‑75710» шесть штук — больше, чем в каком бы то ни было другом грузовике.

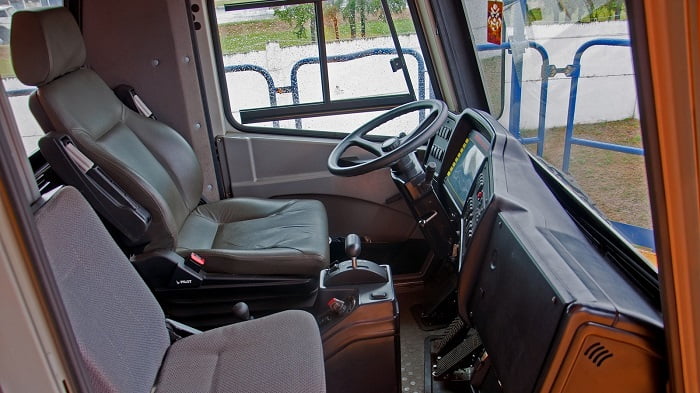

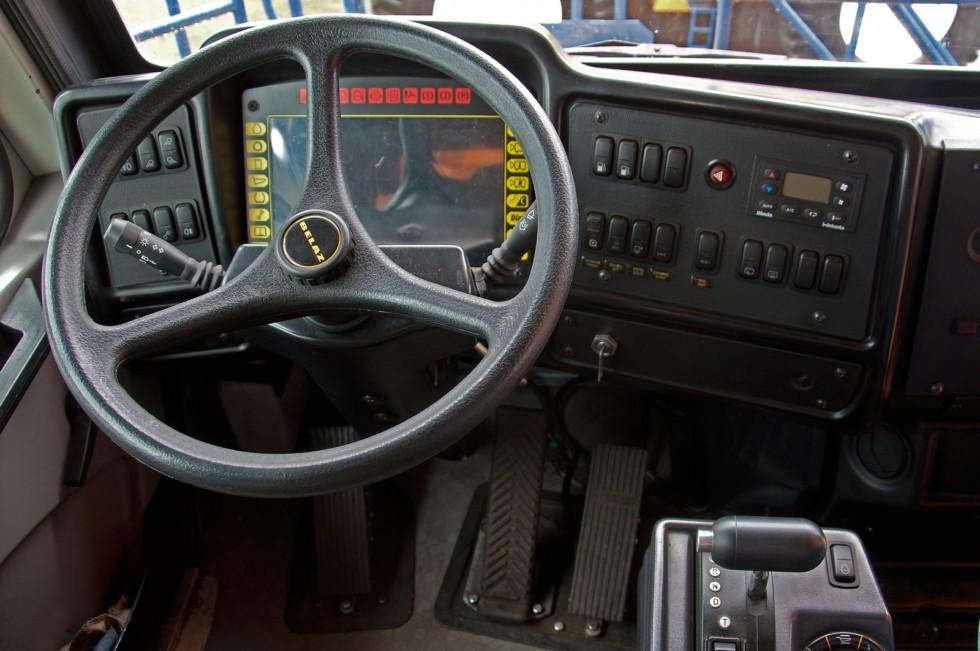

Устройство кабины

Кабина самого большого «БелАЗ»а напоминает рубку океанского лайнера как по своему высокому расположению, так и по насыщенности разнообразными приборами и датчиками. Здесь сосредоточено всё необходимое для безопасной работы самосвала в штатном режиме. Кстати, верхняя площадка самосвала, на которой находится кабина, называется палубой.

Уровень комфорта водителя находится на уровне современных европейских стандартов, и ни о каком ущербе для здоровья водителя при работе на «БелАЗ‑75710» говорить не приходится. Даже в самых сложных и суровых климатических условиях.Рабочее место водителя самого большого «БелАЗ»а будет, конечно, попроще, чем в легковом «Мерседесе», но оборудовано всем необходимым. Сиденье снабжено всеми регулировками, в кабине имеются климат-контроль и современная аудиосистема.

Разгон и ресурс

С электромеханической трансмиссией разгоняться на таком автомобиле будет довольно легко и безопасно, так как здесь вряд ли что-то может сломаться. Трение деталей отсутствует, соответственно, износ и поломки практически минимальны.

По отзывам покупателей можно заметить, что подобные машины способны ехать по карьеру более 900 тыс. км. В реальности же многие проезжали более миллиона. Хотя на самом деле, по заявлению производителя, ресурс данной машины рассчитывается моточасами, а не километрами.

Максимальная скорость самого большого БелАЗа 64 км/ч.

О цифрах в $ для осознания

Цена такой машины — $8–9 млн.
Цена покрышки — $42500
