Экскаватор Doosan 225

Производитель различной специальной техники Doosan в процессе создания своей продукции использует только качественные материалы, современные инновационные решения и улучшенное оборудование. Но при разработке особое внимание заостряется на комфорте и безопасности при эксплуатации. Благодаря всему этому производителю удалось занять лидирующую позицию на рынках и завоевать доверие заказчиков и клиентов. Одной из наиболее популярных машин, выпускаемых этой компанией, является экскаватор гусеничного типа передвижения Doosan 225, который предназначен в основном для проделывания всех необходимых работ, связанных с погрузкой и копанием различного грунта.

Под капотом экскаватора Doosan 225 располагается передовой силовой агрегат марки DB58TIS. Этот двигатель является собственной разработкой производителя. Помимо основных элементов он имеет новейшую систему электронного управления, которая была наименована как E-EPOS. Максимальная мощность, отмеченная на маховике, имеет величину в 110.3 киловатт или же в 150 лошадиных сил.

В России данная модель экскаватора приобрела большую популярность благодаря довольно высоким эксплуатационным характеристикам, эффективности и надежности, что в итоге позволяет быстро окупить, вложенные в приобретение машины, денежные средства.

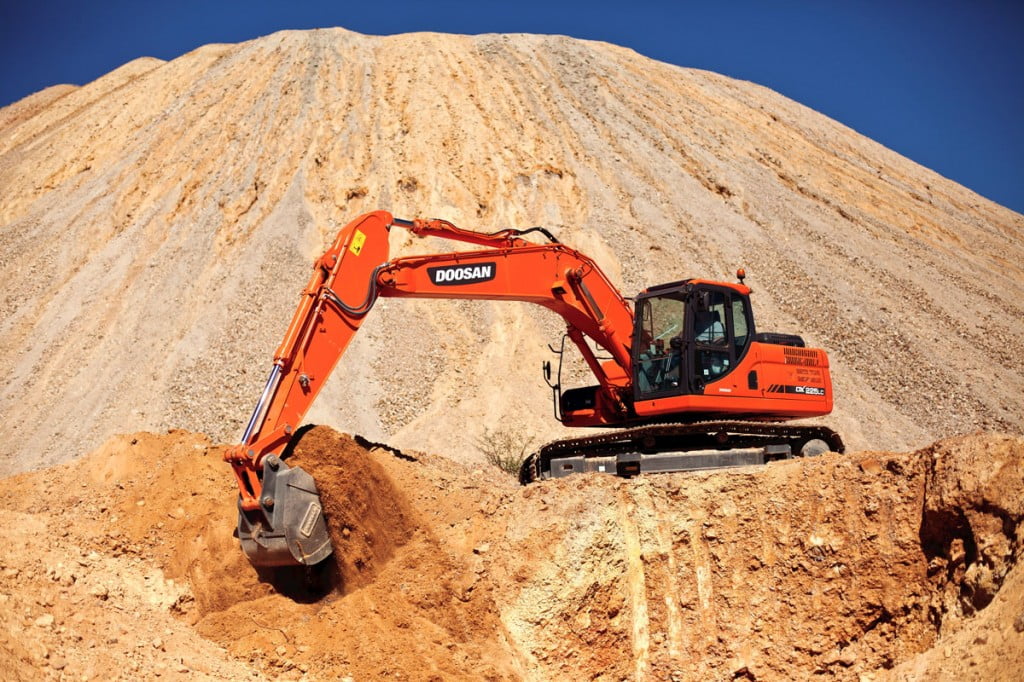

Назначение

Основным предназначением экскаватора Doosan 225, конечно же, является выполнение всех необходимых работ погрузочного и землеройного типа. А именно он предназначается для рытья ям, котлованов любой глубины, различных траншей, а также он применяется для создания насыпей грунта и дамб. Но помимо этого применение данной техники также актуально и при демонтаже каких-либо бетонных и железобетонных сооружений (в том числе и снятие асфальтированного слоя, при проделывании ремонтных работ дорожных участков), благо специальное оборудование для этих целей в ассортименте экскаватора имеется. Ну и планировка местностей и другие подобные работы зачастую применяют данный экскаватор.

Используя в рабочем процессе разнообразное навесное оборудование, машина способна справиться с некоторыми работами сельского и коммунального хозяйства. А гусеничный тип передвижение значительно расширяет список сфер, в которых он может принимать участие, так как благодаря такой платформе машина обладает довольно высокой проходимостью и маневренностью, что в свою очередь, позволяет вести работу на грунте с пониженной несущей способностью, как, к примеру, на болотистых участках лесных хозяйств.

Технические характеристики

Экскаватор Doosan 225 обладает эксплуатационной массой в 20900 килограмм. Длина, рассчитанная с опущенной стрелой, составляет 9500 миллиметров. Ширина по поворотной платформе обладает значением в 2990 миллиметров. Высота по крыше кабины составляет 3005 миллиметров. Стрела базовой модели экскаватора обладает длиной в 5700 миллиметров. Рукоятка имеет длину в 2900 миллиметров. Максимальная глубина копания равняется 6620 миллиметрам. Наибольшая высота, при которой происходит выгрузка, имеет значение в 9750 миллиметров. Максимальный радиус проведения земельных работ базового экскаватора составляет 15379 миллиметров. Устанавливается землеройный ковш, вместимость которого равняется 1150 кубическим миллиметрам. Ширина нижней режущей кромки ковша составляет 1308 миллиметров. Максимальная сила отрыва, отмеченная на ковше, обладает значением в 14300 килограмм. Максимальная сила отрыва, отмеченная на рукоятке, составляет 10200 килограмм. Поворотная платформа за одну минуту может совершить до 11 полных оборотов.

Устанавливается дизельный силовой агрегат марки DB58TIS, который по достижению определенных оборотов коленчатого вала, развивает максимальную мощность в 110.3 киловатт или же в 150 лошадиных сил. В среднем за один час работы этот двигатель расходует 163 грамма дизельного топлива на одну лошадиную силу, что с расчетом на полную мощность агрегата составляет около 24-х литров. Топливный бак вмещает в себя до 400 литров горючего, что позволяет проделывать бесперебойную работу на протяжении 17 часов.

Двигатель

Экскаватор Doosan 225 использует собственную разработку производителя, а именно это дизельный двигатель марки DB58TIS. В блоке данного агрегата имеется шесть цилиндров, которые в сумме дают рабочий объем в 5800 кубических миллилитров. Максимальное количество вращений коленвала, совершаемое за одну минуту, составляет 2200 оборотов. При этом же количестве вращений, агрегат выдает максимальную мощность, отмеченную на маховике, в 110.3 киловатт или же в 150 лошадиных сил. В полностью собранном и готовом к эксплуатации состоянии эта силовая установка обладает массой в 480 килограмм.

Расход Топлива

Потребление топлива для модели «Дусан 225» составляет 163 г/час на л.с. Топливный бак вмещает до 400 л горючего. При полной заправке его хватает на несколько часов непрерывной работы.

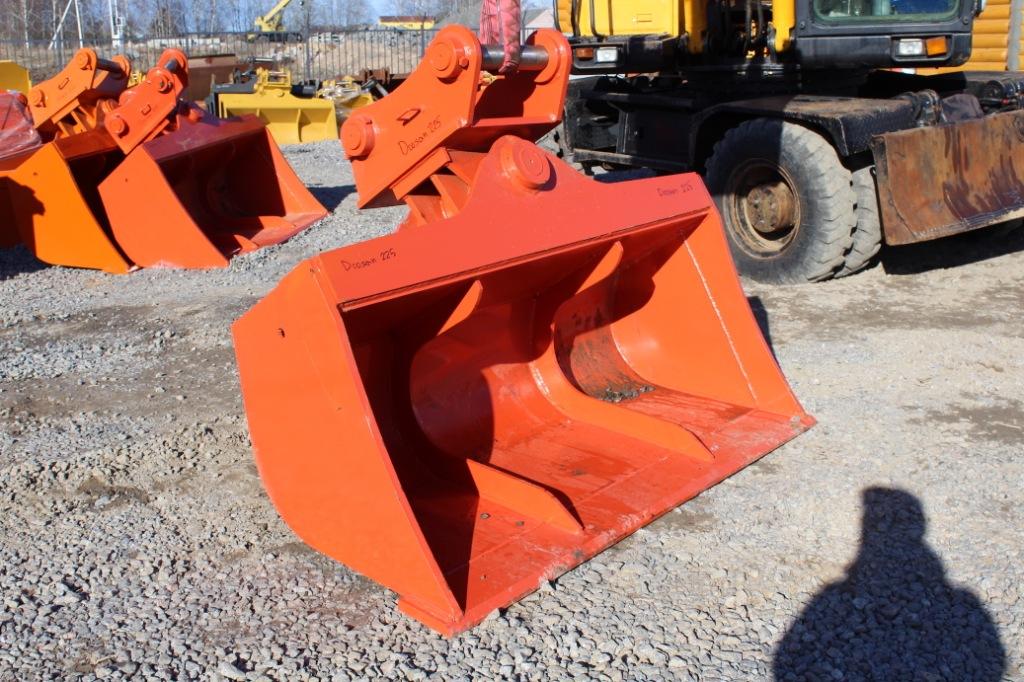

Характеристики ковша:

• Тип устанавливаемого ковша – землеройный.
• Наименьшая вместимость устанавливаемого ковша – 0.9 метра кубических.
• Наибольшая вместимость устанавливаемого ковша – 1.85 метра кубических.
• Ширина землеройного ковша без бокорезов – 1308 миллиметров.
• Максимальная глубина копания – 6620 миллиметра.
• Максимальная высота копания – 9750 миллиметр.
• Предельный радиус копания – 15379 миллиметров.
• Максимальное усилие отрыва на ковше – 14300 килограмм.
• Максимальное усилие на рукояти – 10200 килограмм.

Гидравлический насос

Высокая мощность основного насоса уменьшает время цикла, тогда как высокомощный шестеренчатый насос улучшает эффективность управляющей магистрали.

Узел рукояти

Большая прочность блока рукояти достигнута за счет применения литых элементов и усиления вокруг выступов, чтобы увеличить срок службы гусеничного экскаватора DOOSAN.

Усиленная стрела

Форма стрелы оптимизирована путем конструирования с применением метода конечных элементов и обеспечивает равномерное распределение нагрузки на всю конструкцию. Все это в сочетании с увеличенной толщиной материала обеспечивает повышенную

долговечность и надежность за счет ограничения усталости компонентов.

Х-образное шасси

Х-образная секция рамы шасси была разработана с применением метода конечных элементов и 3-мерной компьютерной симуляции, чтобы обеспечить увеличенный срок службы и оптимальную прочность конструкции. Прочный и устойчивый механизм поворота.

Гусеницы:

Цепь состоит из самосмазывающихся герметичных звеньев, изолированных от любого загрязнения извне.

Рама D-типа

Конструкция рамы D-типа увеличивает прочность и уменьшает деформацию при ударах.

Металлокерамическая втулка:

С целью увеличения срока служба и надежности поворотные втулки стрелы,рукояти и ковша изготовлены из высокопластифицированного метала(металлокерамические втулки). Интервалы смазывания увеличены до 250 часов (кроме ковша).

Устройство

По конструкции модель «Дусан 225» во многом напоминает более мощного «коллегу» — DX300LCA. Среди общих конструктивных элементов следует выделить:

1. гусеницы, выполненные из самосмазывающихся герметичных звеньев. Они изолированы от любых внешних загрязнений;
2. Х-образное шасси с повышенной прочностью и жесткость. Рама в Doosan DX225LCA создана с использованием методов 3-мерной компьютерной симуляции и конечных элементов. Это позволило увеличить прочность конструкции и срок службы;
3. хорошо оборудованное рабочее место оператора с системой кондиционирования, мягким креслом и хорошим обзором;
4. раму Д-типа, отличающуюся увеличенной прочностью и жесткостью;
5. современную систему управления e-EPOS, добавляющую модели экономичности и производительности;
6. усиленную стрелу. Ее форма оптимизирована методом конечных элементов, что обеспечило равномерное распределение нагрузок по всем элементам конструкции. В купе с хорошим качеством материалов это дало большой прирост прочности;
   — надежный узел рукояти с литыми элементами и усилением вокруг выступов. Данное решение повысило срок эксплуатации и прочность всего экскаватора.

«Дусан 225» оборудован модернизированной гидравлической системой, показывающей отличные результаты при взаимодействии с новым коммутаторам и системой автоматического распределения мощности. Повышенный уровень синхронизации облегчает управление и повышает точность выполнения операций.

Кабина

Одним из важнейших элементов экскаватора является кабина. У Doosan она оснащена системой поддержания определенных климатических параметров посредством электроники и регулировкой потока воздуха.

Также техника имеет кондиционер с пятью режимами работы, которые удовлетворят потребности даже требовательного оператора. В кабине установлено кресло с воздушной подвеской (опционально). Данный элемент имеет несколько функций регулировки назад и вперед и опору для поясницы.

В процессе работы сиденье минимизирует вибрации, возникающие от работы оборудования. Функция подогрева создает комфортные условия работы в зимний период. Место для хранения вещей, появившееся в кабине, позволяет оператору не отвлекаться на их поиски.

Также в кабине присутствует кнопка включения аудиосистемы, посредством которой водитель может выбрать станцию, отрегулировать громкость и включить радио.

Среди отличительных особенностей кабины модели также следует выделить:

• демпфирующие крепления, снижающие вибрацию;
• подъемное нижнее переднее окно;
• пепельницу и прикуриватель;
• термос;
• цветную панель дисплея;
• поручни, повышающие безопасность;
• противосолнечный козырек;
• зеркала заднего вида.

«Дусан 225» работает с широкой линейкой дополнительного оборудования, расширяющего сферу применения техники. Экскаватор используется с:

• усиленными ковшами до 25000 кг;
• ковшами, позволяющими дробить скальные породы;
• гидромолотами;
• сверхусиленными ковшами свыше 25000 кг;
• грейферами.

Кроме того, с Doosan DX225LCA используются рыхлители и прочее специфическое оборудование.

В целом данная модель представляет собой высокопроизводительный и надежный экскаватор с хорошим соотношением стоимости и качества, что и обуславливает ее высокую популярность на рынке.

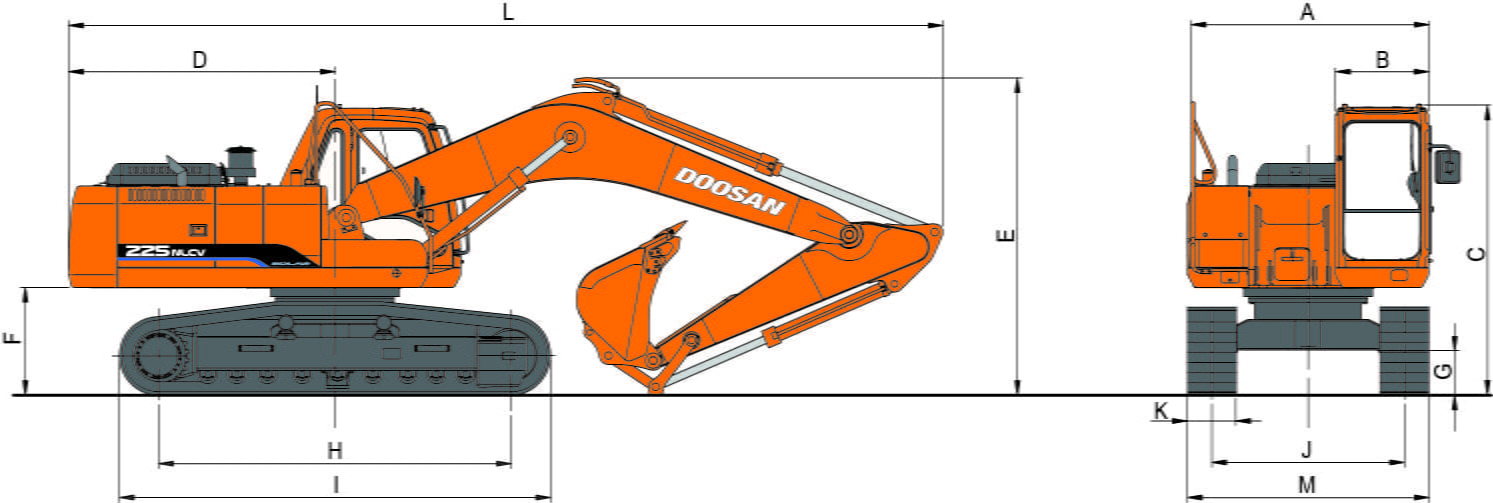

Габаритные размеры

• Конструкционная длина экскаватора– 9500 миллиметров.
• Полная ширина по гусеничной платформе – 2990 миллиметров.
• Полная высота по крыше кабины – 3005 миллиметров.
• Наименьший дорожный просвет под центральной рамой – 450 миллиметров.
• Ширина гусеничных башмаков (вариант 1) – 600 миллиметров.
• Ширина гусеничных башмаков (вариант 2) – 700 миллиметров.
• Ширина гусеничных башмаков (вариант 3) – 800 миллиметров.
• Ширина гусеничных башмаков (вариант 4) – 900 миллиметров.
• Длина стрелы – 5700 миллиметров.
• Длина рукоятки – 2900 миллиметров.

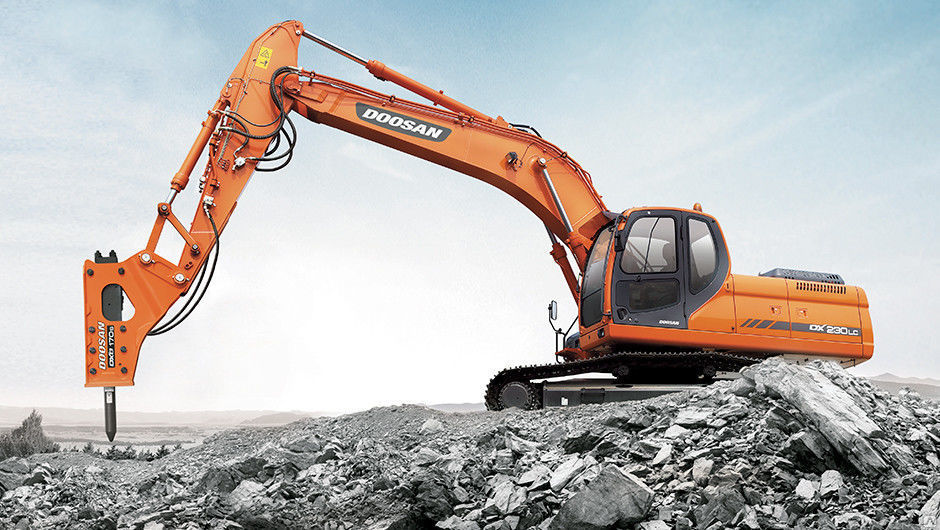

Навесное оборудование

Экскаватор Дусан 225 обладает довольно внушительным набором различного навесного оборудования, позволяющим выполнять любую необходимую работу с максимальной эффективностью. Для данной модели доступны следующие агрегаты:

• Тяжелый строительный ковш. Такое оборудование предназначено для проделывания масштабных землеройных работ с грунтом высокой плотности (к примеру, уплотненная глина). Также используется в работе с кусковым известняком, содержащим камни и гравий. Основные сферы применения это масштабное строительство каких-либо объектов, в том числе и прокладка или же ремонт дорожных участков, а также выемка траншей.
• Скальный ковш для работ с высокими нагрузками. Данный агрегат относится к классу S и предназначен в основном для проделывания землеройных работ в таких сферах, как горные производства, рудники, карьеры и другие месторождения. Высокая устойчивость к износу объясняется высокопрочными материалами, применяемыми в изготовлении данного ковша. Благодаря этому он без особых затруднений способен справиться с грунтами первой, второй и даже третьей категории плотности. И все это является возможным без применения специального рыхлительного оборудования.
• Скальный ковш для работ с экстремальными нагрузками. Такой ковш относится к классу X. Основным предназначением данного ковша является проведение землеройных работ с грунтом повышенной плотности, а именно он способен справиться с четвертой категорией без вмешательства рыхлительного оборудования. Его используют такие сферы, как месторождения, рудники, горные производства и карьеры. Изготавливается данный ковш из тех же материалов, что и предыдущий, но отличается от него усиленной конструкцией, которая была дополнена специальными износостойкими накладками.
• Гидравлический отбойный молот. Этот тип навесного оборудования используется для осуществления всех демонтажных целей, а именно он предназначен для разрушения бетонных или же железобетонных сооружений. Но также часто применяется и в проделывании ремонтных работ дорожных участков и других подобных площадок, где он разрушает бетонный/асфальтированный слой.
• Гидравлический измельчительный навесной агрегат. Данное оборудование было разработано, как для первичного процесса демонтажа, так и для вторичных работ по измельчению бетона. Стоит отметить, что такой агрегат способен справиться не только с бетоном, но также и с арматурой и небольшими стальными профилями.
• Гидравлическая навесная дробилка. По сути, является немного видоизмененным измельчителем. Предназначение у такого оборудования точно такое же, что и у предыдущего агрегата, а именно измельчение и выбивание бетона из стационарных объектов. Для проведения более точной и эффективной работы оснащается специальным ротатором, управляющимся также из кабины с помощью рычагов управления основных рабочих органов.
• Гидравлические ножницы. Применяется такое оборудование также в демонтажных целях, а именно это разрушение бетонных и железобетонных сооружений. Но помимо работы с бетоном данный агрегат с легкостью может справиться и с нарезкой стальных профилей, арматуры различного диаметра и даже с рельсами железнодорожных путей. Имеется ротатор, позволяющий более точно проводить рабочий процесс.
• Гидравлический мультипроцессор. Этот агрегат является некой вариацией гидравлических ножниц. А именно предназначение мультипроцессора осталось прежним – демонтаж, но в отличие от предыдущего оборудование, это имеет возможность установки или же замены челюстей, что позволяет подготовить агрегат к определенной работе и степени нагрузки.
• Гидравлический мультигрейфер. Также можно заменять установленные челюстные захваты. Основным применением данного агрегата является сортировка перерабатываемых материалов, а также и их погрузка.
• Многочелюстное грейферное оборудование. Используется также для сортировки и погрузки различных материалов. Зачастую данное оборудование можно встретить и в процессе утилизации металлолома. Имеется четыре челюсти, которые синхронно сжимаются и ротатор, позволяющий принять оборудованию необходимое положение.
• Двухчелюстной ковш. Этот тип оборудования применяется для выполнения погрузочных работ различных материалов, в которые входят сыпучий и кусковой грунт, камни, песок, гравий, зерно, крупы и промышленный мусор.
• Вибрационная плита. Применяется такое орудие в основном в строительстве, где справляется с уплотнением грунта фундаментов, траншей и откосов. Стоит отметить, что в изготовлении виброплиты используются высокопрочные материалы, благодаря чему возможна и забивка металлических свай без нанесения ущерба оборудованию.
• Навесное рыхлительное оборудование. Предназначено для рыхления грунта третьей и четвертой категории плотности, горных пород, ледяных образований и асфальтированного слоя дорожных участков.
• Планировочный ковш. Используется для проделывания работ планировочного типа на различных местностях.

Модификации

Экскаватор Doosan 225 имеет несколько своих модифицированных версий, отличающихся друг от друга техническими характеристиками. Но обратим внимание лишь на наиболее популярную модификацию данного экскаватора:

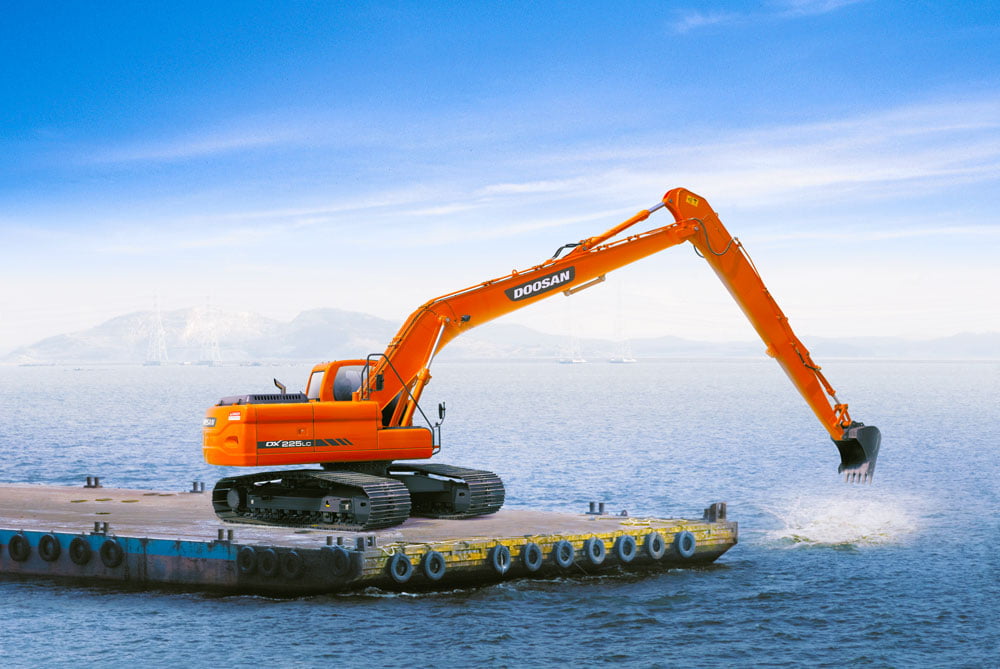

Модификация DX 225LCA-SLR. Рукоятка данной версии была удлинена, в результате чего вырос радиус и глубина копания. Благодаря этому машина часто используется в целях выравнивания дна водоемов, углубления ям, канав и котлованов, а также и для демонтажа довольно высоких сооружений. Конечно, все эти работы можно также выполнять и на базовом экскаваторе Дусан 225, но стоит отметить, что в таком случае данные задачи станут довольно проблематичными. У модификации имеется и свой недостаток, который заключается в пониженной устойчивости. Это объясняется как раз удлинением рукоятки, но чтобы хоть как-то предотвратить опрокидывание машины, экскаватор использует лишь малообъемный ковш. Остальные характеристики полностью идентичны с базовой моделью.



Основные преимущества

Основными преимуществами данного экскаватора являются: уделенное разработчиками особое внимание комфорту рабочего оператора, большая производительность спецтехники, надежность изготовления каждого элемента, наличие различного специального навесного оборудования, позволяющего расширить область применения.

Техническое обслуживание

Сокращенное время технического обслуживания и длинные интервалы увеличивают время работы оборудования на рабочей площадке. при создании моделей гусеничных экскаваторов компания DOOSAN думала об увеличении прибыли владельца.
