ГАЗ-3309

ГАЗ-3309 является популярным бортовым грузовиком, который выпускается группой Горьковского автомобильного завода, начиная с 1994 года. За все годы производства машина подвергалась некоторым усовершенствованиям, которые касались и получения современных экономичных силовых агрегатов, какие соответствовали стандартам по экологии Euro-4.

Конечно, грузовой автомобиль не имеет прекрасных качеств проходимости и рассчитывается на использование в городских чертах, либо для грузовых перевозок по дорожному полотну с твердым покрытием в сельских местностях. Весь модельный ряд ГАЗ.

История автомобиля

Как мы уже говорили, «Газон» 3309 увидел свет, начиная с 1994 года, а значит, его относят к четвертому семейству среднетоннажных грузовых автомобилей Горьковского автомобильного завода.

Дебютные машины этого индекса обладали наличием силового агрегата с 4 цилиндрами, который работал на дизельном топливе. Вдобавок ко всему, двигатель оснащался системой турбонаддува и выдавал мощность в 116 лошадиных сил. Объем мотора равнялся 4.15 литра.

Спустя еще какое-то время, 3309 стали производить еще с одним мотором, функционирующем на дизельном топливе, который также оснащался системой турбонаддува, но имел уже шесть цилиндров и выдавал целых 150 лошадей.

Однако? через три года (в 1997-м) производство подобных грузовиков было остановлено. Связывали это с тем, что ГАЗ-3309 считали не выгодным по экономическим соображениям.

Вслед за тем, как Горьковское предприятие стали перестраивать, руководство приняло решение по усовершенствованию кабины. В результате, кабину «Газона» ощутимо изменили и начали разрабатывать дизельный силовой агрегат для автомобиля.

Благодаря дизельному мотору получилось получить больше мощности при понижении потребления горючего. Но дабы сделать дизельный силовой агрегат, технологический состав изрядно потрудился.

Во время разработок компания закупала немалое число новеньких станков и стендов. Они служили плацдармом для тестов двигателя сравнивая их с бензиновыми вариациями. Когда шел технологический прорыв разработали дизельную установку, какая получила систему турбонаддува.

Благодаря такому сильному мотору автомобиль мог достаточно бодренько перевозить большегрузный грузовик. Вслед за внесением перемен во внешнем виде кабины конструкторы решили обратить внимание на внутренние составляющие 3309. Еще при старте 1980-х многочисленные узлы агрегатов переделали, какие были установлены в машине.

А при помощи множества модификаций, какие затронули подвеску, кузов, двигатель и трансмиссию, машина стала более дешевой, однако смогла повысить свой коэффициент полезного действия.

Кроме этого, ремонтирование, вместе с обслуживанием машины, тоже стали намного проще при помощи применения меньшего числа деталей. Вдобавок ко всему, благодаря их уменьшению, сократилось число вероятных поломок различных узлов.

После 2001 года Горьковский автомобильный завод начал закупать силовые агрегаты у Минского предприятия, которое выпускает двигатели. С данного момента было начато новое возрождение модели, на какую стали монтировать моторы на дизельном топливе ММЗ Д-245.7.

Еще через 5 лет (2006 год) на «Газон» стали ставить дизельные силовые агрегаты, которые отвечают европейский экологическим нормам Euro-2. Спустя два года, моторы смогли уже подогнать под рамки Euro-3.

Также заводом предусмотрена установка, по желанию, предпускового подогревателя, который на территории Российской Федерации очень необходим. Если говорить про эксплуатацию машины, то ГАЗ-3309 принято считать одним из самых экономичных грузовых моделей.

Кроме этого, показатели эффективности вместе с выносливостью грузовика смогут порадовать покупателя. Среднетоннажный грузовик получил прекрасные параметры в техническом плане, а также наличие мощного и надежного агрегата, который прекрасно подойдет для наших дорог.

Самыми тяжелыми временами для ГАЗ-3309 являются месяца 1998 года. Как раз тогда потребность в отечественных грузовиках упала до рекордно низкого уровня. Это произошло из-за развала колхозов, под какие и проектировали данную машину.

Горьковский автомобильный завод начал считать производство грузовых машин на дизельном топливе невыгодным. Но, к радости, подобное длилось не больше года, и в 1999 году выпуск «Газона» был восстановлен.

1999 год послужил переломным для грузовика. Его техническая составляющая была намного улучшена при помощи внедрения минского силового агрегата ММЗ Д-245.7. Последний мотор обладал низким расходом горючего и выделялся хорошей производительностью.

Подобный двигатель ставили на транспортные средства ЗИЛ «Бычок» и ГАЗ-3309 самосвал. Силовой агрегат минского моторного завода являлся самым известным в Российской Федерации. Его смогли за короткое время полюбить, благодаря его хорошей ремонтопригодности, мощности и поразительно низкому расходу горючего.

Недорогими получились и запчасти. Ремонтировать транспортное средство можно было даже в «полевых» условиях. Последнее усовершенствование было произведено в 2000-х годах, когда горьковским инженерам удалось адаптировать минский двигатель под экологические стандарты Euro-2. Но к завершению 2000-х выпуск транспортных средств резко упал. Почему?

Есть несколько причин. Одна из них — это наличие устаревшей конструкции. Модель производится на протяжении 20 лет, и форма кабины вместе с кузовом, вообще не менялась. Также немаловажно и то, что грузовой автомобиль по своему типажу вообще не годится для нынешнего рынка перевозок.

В подобном русле у Горьковского автомобильного завода удачной моделью получилась «Валдай». Вдобавок ко всему, у машины достаточно низкий уровень комфортабельности для водителя и пассажира. Понятно, что в 1980-х годах об этом мало кто думал, но сегодня уже не 80-е года, и уровень комфорта играет одну из важнейших ролей при выборе грузовой машины.

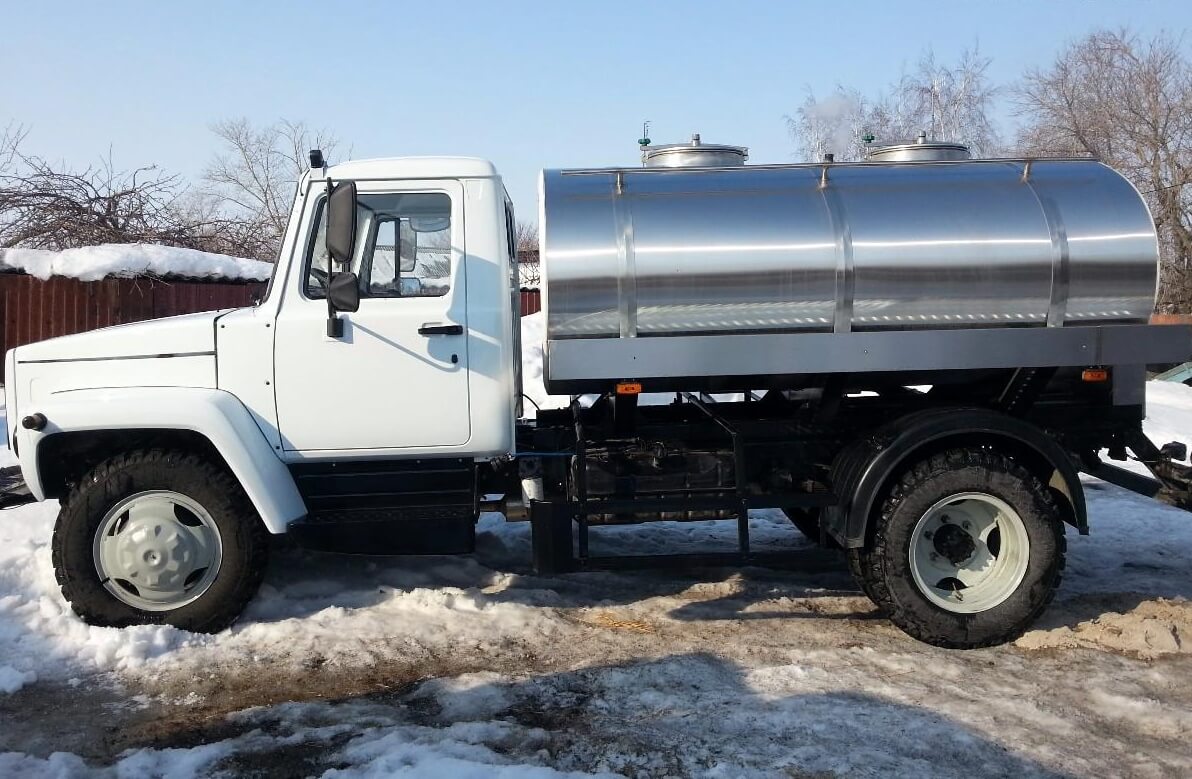

Сегодня существует немало модификаций данного автомобиля, среди которых есть бензовоз ГАЗ 3309, ГАЗ 3309 фургон, который применяется для перевозки различных материалов.

Назначение

С изменением потребительских характеристик в лучшую сторону, смена на конвейере устаревших моделей стала основным предназначением машины ГАЗ 3309. При этом эксплуатационные функции остались прежними. Установка на шасси различного оборудования позволяет использовать машину на городских, межгородских и межрегиональных маршрутах для перевозки грузов и в качестве спецмашин. Линейка автомобилей ГАЗ 3309 широко представлена машинами коммунального назначения в качестве мусоровозов, спецмашин для уборки дорог в зимнее и летнее время, поливочных автоцистерн. В комплектации с изотермическими фургонами ГАЗ 3309 часто используется при перевозе товаров продовольственной группы, мебели, строительных материалов, в службах доставки воды и т.д. Самосвалы на базе ГАЗ 3309 применяются для доставки сыпучих грузов при прокладке автомагистралей, строительстве мостов и зданий, доставки урожая на перерабатывающие предприятия. Машины с удлинённой колесной базой оборудуются спецприспособлениями под перевозку нестандартных и специальных грузов (стекло, пластиковые и деревянные окна, листы и заготовки для производства мебели и т.д.). Также оборудуются эвакуаторы для легковых автомобилей, мини краны, и гидравлические манипуляторы.

Технические характеристики

Силовой агрегат

«Газон» 3309 шел вместе с несколькими вариациями силовых установок. Самым распространенным был ММЗ Д-245.7Е4. Он представлял четырехцилиндровый четырехтактный рядный двигатель, функционирующий на дизельном топливе, который имел жидкостное охлаждение, непосредственный впрыск горючего, охладитель надувочного воздуха и турбонаддув.

Такой силовой агрегат мог соответствовать европейским экологическим нормам Euro-4. Его объем составлял 4.75 литра, что позволяло ему выдавать 125.4 лошадиные силы. Весил данный двигатель порядка 430 килограмм. На 100 километров двигатель потребляет около 14.5 литров при скоростном режиме 60 км/ч.

Немного позже на автомобили грузового типа стали устанавливать ЯМЗ-5344, который производили на моторном предприятии в городе Ярославль. В конструкционном решении он был почти схож с 4.75-литровым мотором, упомянутым выше, но рознился собственными техническими параметрами.

ЯМЗ-5344 являлся 4.43-литровым 134.5-сильным двигателем, степень сжатия какого составляла солидные 17.5. В качестве отдельной опции можно было установить предпусковой подогреватель. Ярославский силовой агрегат потребляет при скоростном режиме 60 км/ч около 15.5 литров на 100 километров.

Еще «Газон» оснащали дизельным мотором австрийского производства, у какого было рядное расположение цилиндров и была воздушная система охлаждения. Это был 3.2-литровый двигатель, который выдавал порядка 150 лошадей.

Главным недостатком подобного силового агрегата являлась плохая ремонтопригодность. Вслед за проработанными 200 000 км моторы не подлежали капремонту.

Расход Топлива

На скорости 60 км/час контрольный показатель расхода топлива составляет 14-16 л/100 км. При увеличении скорости потребление может вырасти на 4-6 литров.

Топливный бак ГАЗ-3309 вмещает до 105 л горючего.

Трансмиссия

Все два мотора были синхронизированы вместе с единственной 5-скоростной механической синхронизированной коробкой переключения передач, где было постоянное зацепление шестерен и однодисковое фрикционное сухое сцепление, которое имеет гидропривод управления.

Ведущий задний мост снабдили коническим шестеренчатым дифференциалом. Интересно, что схему работы механической коробкой передач нарисовали не на рычаге переключателя, а на передней панели (в центре, в виде небольшой наклейки).

Подвеска

Все модификации, вместе с комплектациями, получили заднеприводную компоновку, а сама машина была построена на прочной рамной базе, где были зависимые рессорные подвески впереди и сзади.

Последние основаны на продольных полуэллиптических рессорах, какие впереди дополняются наличием гидравлических телескопических амортизаторов двухстороннего функционирования.

Тормозная система

Грузовой автомобиль получил наличие двухконтурной тормозной системы, где был гидравлический привод, гидровакуумный усилитель, барабанные механизмы и вакуумный ресивер в каждом контуре.

Сегодня даже базовая версия ГАЗ-3309 имеет наличие антиблокировочной тормозной системы ABS.

Рулевое управление

Оно представлено типом «винт-шариковая гайка» и дополняется гидравлическим усилителем рулевого колеса, что существенно облегчает управление машиной. Полный каталог технических характеристик ГАЗ 3309 дизель можно найти на официальном сайте.

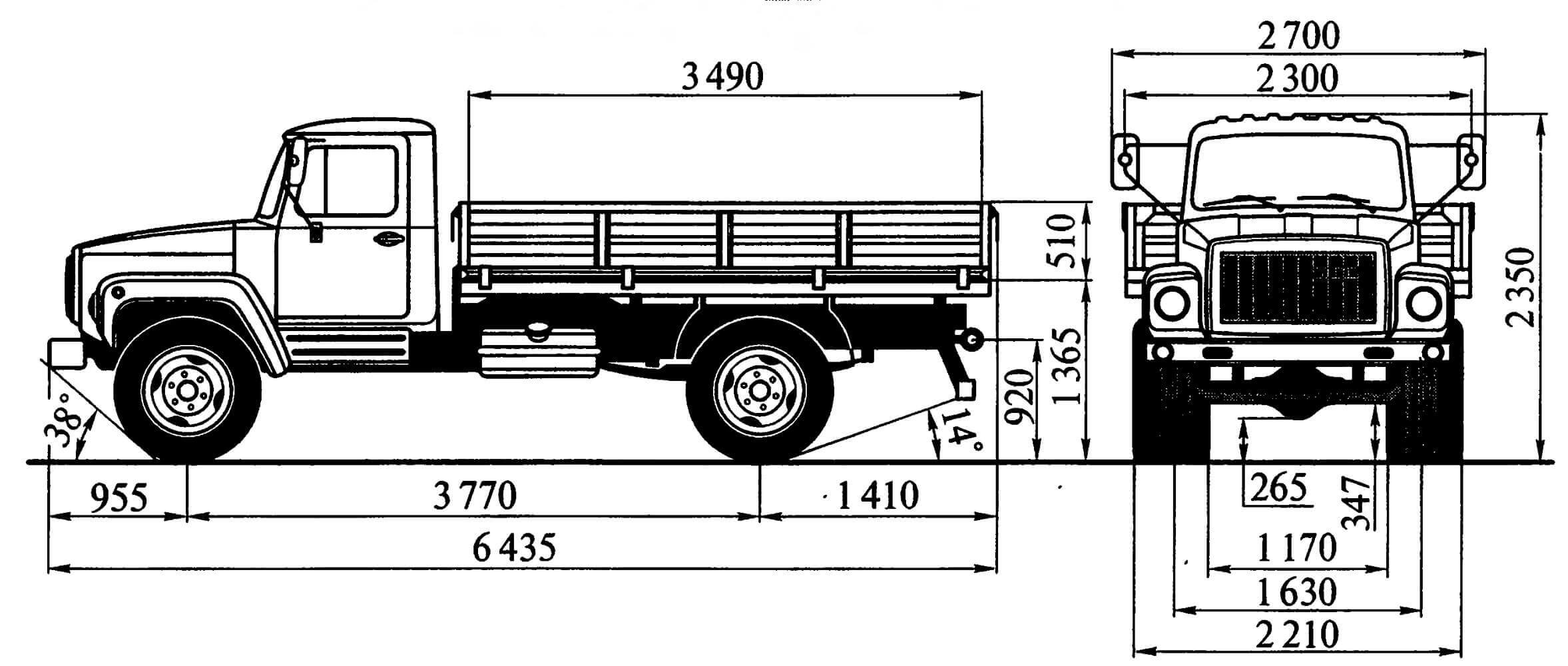

Технические характеристики

Модель	ГАЗ-3309
Габаритные размеры, мм
Длина	6435/6330
Ширина	2180
Высота	2350 (2905)
Колёсная база (мм)	3770
Допустимая полная масса (кг)	8180
Снаряженная масса (кг)	3530/3200
Двигатель
Модель	ММЗ Д-245.7
Описание	Рядный 4-цилиндровый 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива.
Рабочий объем, л	4,75
Мощность, л. с. (кВт)/об/мин	117,2 (86,2)/2400
Макс. крутящий момент, кГс*м (Н*м)/об/мин	42,1 (413)/1500
Шасси
Колеса (ширина)	6,ОБ-20 (2,25 R20)
Трансмиссия	Пятиступенчатая механическая синхронизированная
Объем топливного бака, л	105

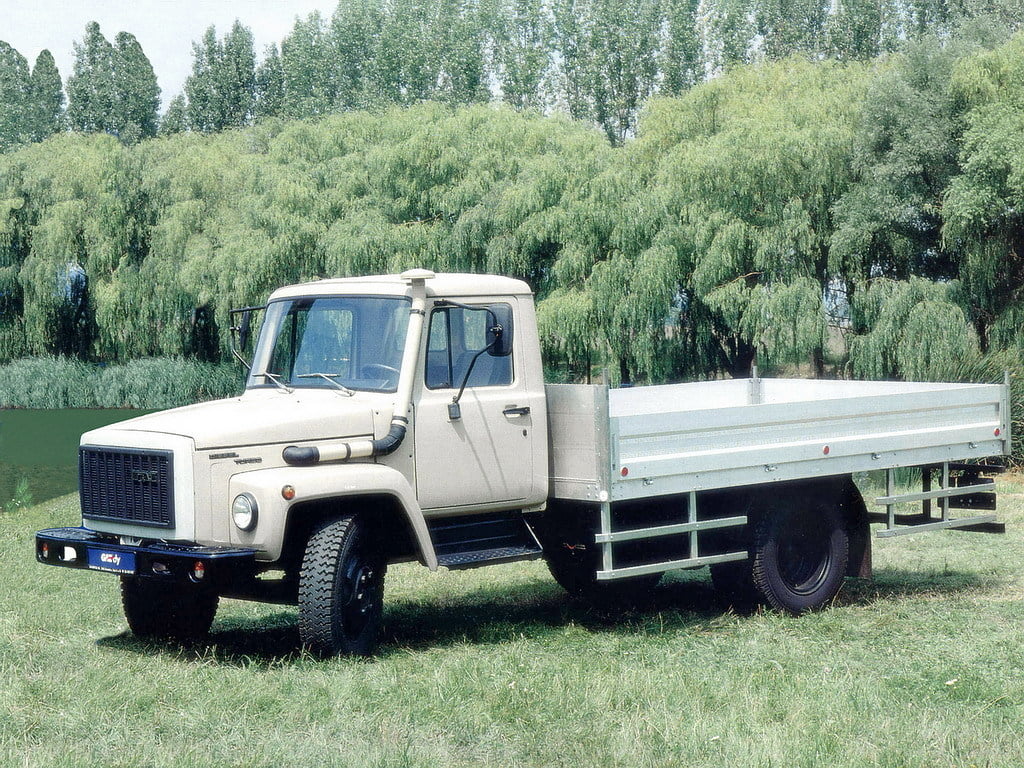

Устройство

ГАЗ-3309 оснащался 5-ступенчатой механической коробкой передач с синхронизаторами на каждой передаче. Рулевой механизм автомобиля принадлежал к типу «винт-шариковая гайка». Модель оснащалась гидравлическим усилителем руля, что облегчало управление транспортом.

В состав рабочей тормозной системы входил пневмогидравлический привод. ГАЗ-3309 оборудовался механическим стояночным тормозом, находящимся на трансмиссии. Двухконтурная тормозная система модели включала барабанные тормозные механизмы, гидравлический привод, вакуумный ресивер и гидровакуумный усилитель. В качестве стандартной опции появилась антиблокировочная система ABS.

Проводка грузовика однопроводная с напряжением в 24 В. Данный элемент был одним из наиболее проблемных, поскольку плохой контакт в клеммах аккумулятора регулярно вызывал неисправности электрооборудования.

В салоне ГАЗ-3309 могли разместиться два человека. Кабина оснащалась удобными сиденьями с мягкой тканевой обивкой, имитацией боковой поддержки и высокой спинкой. Водительское кресло также получило вертикальную и горизонтальную механическую регулировку. Сиденья оборудовались 3-точечными ремнями безопасности. Оформление салона было выполнено в весьма простой стилистике. Передняя панель отличалась массивными элементами управления и круглыми приборами. В кабине также появились солнцезащитный козырек, отопитель и крючки для одежды.

В конструкции кабины произошли незначительные изменения. Модель сохранила узнаваемый стальной бампер, круглые фары, традиционную металлическую подножку и продолговатый капот. Недостатки, присутствующие в прежних версиях, сохранились и в ГАЗ-3309. Основная проблема заключалась в быстрой коррозии крыльев, которые приходилось заменять или обрабатывать шпаклевкой. В салоне грузовика появилось множество пластиковых деталей. Бардачок, тахометр и спидометр изменения не затронули. Другой особенностью стала тканевая обивка дверей. Были улучшены вибро- и шумоизоляция, что добавило комфорта при движении. Массивный бампер отличался повышенной прочностью и выдерживал усилие в несколько тонн.

Наибольшее распространение получили модификации ГАЗ-3309 с универсальной платформой, имеющей 3 откидных металлических борта и деревометаллический пол.

Все версии автомобиля имели задний привод. Сам грузовик строился на рамной платформе с зависимой задней и передней рессорной подвеской, в основу которой легли продольные полуэллиптические рессоры, дополненные спереди гидравлическими телескопическими амортизаторами с двусторонним действием.

В целом, ГАЗ-3309 хорошо зарекомендовал себя и длительное время пользовался популярностью на отечественном рынке.

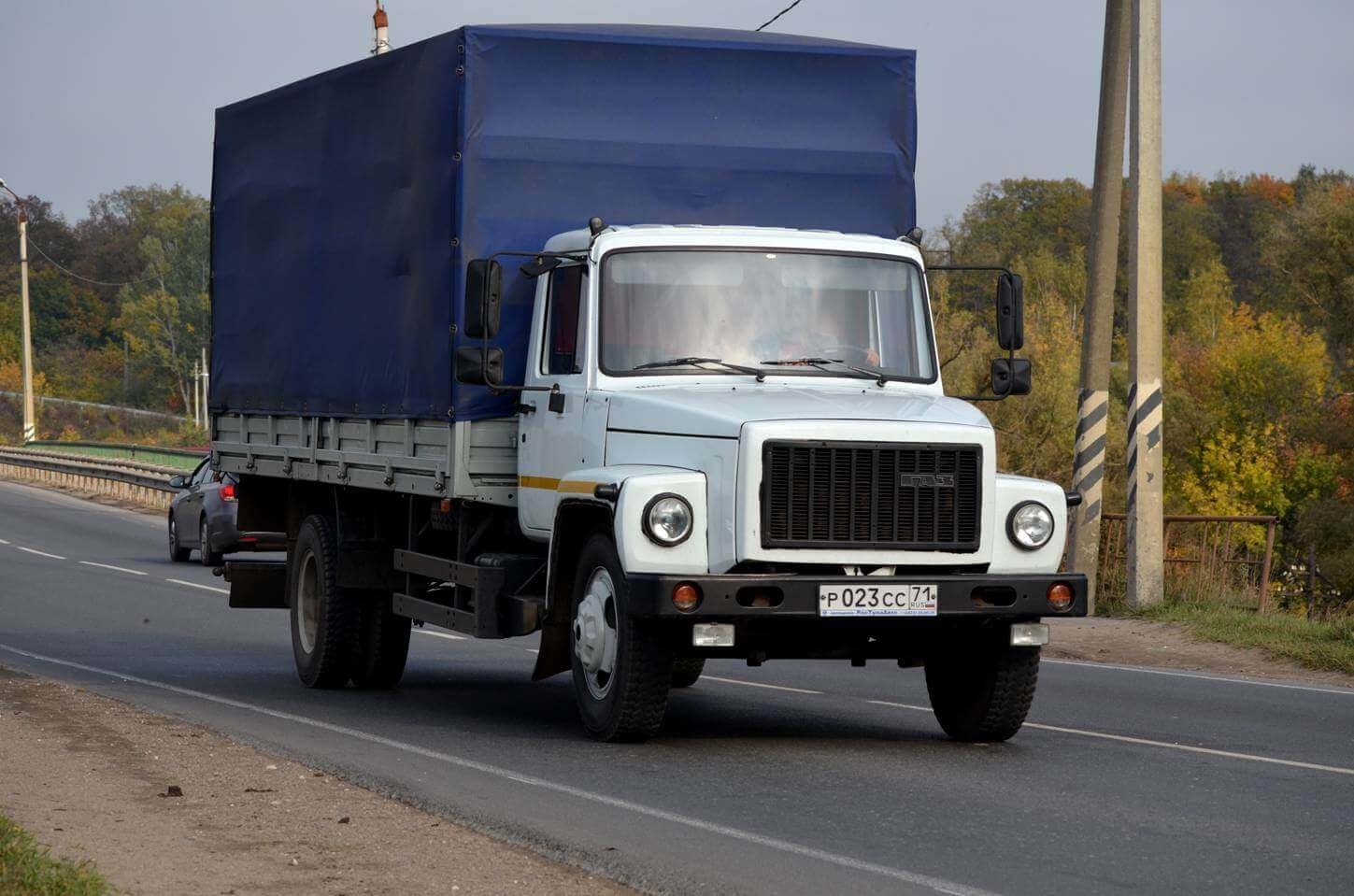

Внешний вид

Если говорить об экстерьере ГАЗ-3309, то дизельную вариацию от бензиновой почти не возможно отличить. Они рознятся, разве что, наличием трубы-воздухозаборника, которая проходит вдоль капота и оконной стойки кабины.

При помощи подобного элемента дизельная машина могла проезжать самые глубокие водные преграды, ибо воздух к силовому агрегату поступал как раз из подобной трубы, какая располагалась на высоте в 2 метра. Вдобавок, не стоит забывать про большие колеса и немаленькую высоту дорожного просвета.

По фото можно заметить, что по нынешним стандартам у грузовика есть достаточная аскетичная внешность. Но, по словам многих водителей, для грузового автомобиля самое важное — его показатели в технологическом плане, ведь когда грузовик приносит хорошую прибыль, то его внешность уходит на 2-й план.

Преемник 53-ей модели получил почти ничем не измененную конструкцию кабины. Грузовик обладает все теми же круглыми фарами, узнаваемым стальным бампером, продолговатым капотом и классической металлической подножкой, какая облегчает попадание шофера в салон. Исходя из отзывов, у конструкции кабины грузовика было много недоработок.

Например, часто грешили на крылья, какие почти всегда ржавели. В результате им требовалась обработка шпаклевкой либо накладывание новых стальных листов поверх испорченного коррозией металла.

Однако, сам бампер, как раньше, довольно массивный и прочный. При помощи немалой толщины металла он может выдерживать усилия до нескольких тонн.

Шофер может, не переживая, закрепить трос за одно из двух отверстий в бампере и достать автомобиль из практически любого болота на буксире. Хотя, стоит признаться, что дизельная вариация «Газона» почти не позволяла ему застревать даже в самой глубокой и рельефной местности, поэтому часто буксировка просто не требовалась.

Как и все остальные нынешние грузовые автомобили, производством каких занимается Горьковский автомобильный завод, «бортовик» приобрел наличие цельнометаллической кабины, где есть простой дизайн внешности.

Более того, в нем есть прямые контуры с резкими гранями, которые разбавляются круглой оптикой, противоударным бампером вместе с массивной радиаторной решеткой. Кабина получила пару дверей с довольно широким проемом. Также есть наличие крупного остекления, которое обеспечивает легкий подход к моторному отделению по трем направлениям.

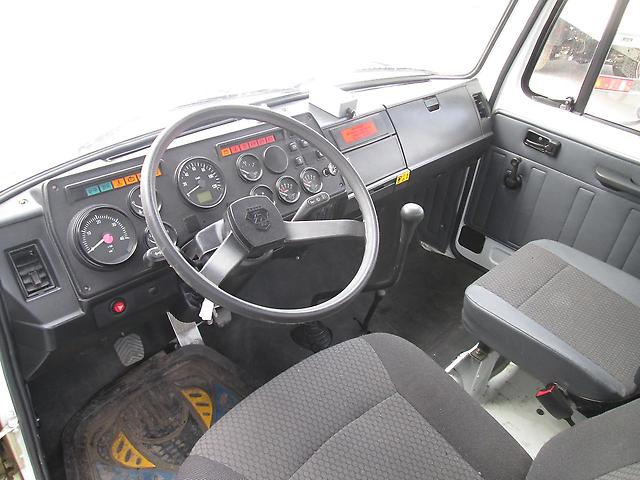

Салон кабины

При сравнении салона 53-й модели и 3309, то последний ощутимо набрал в удобстве и дизайне. Важнейшее отличие находится в том, что были использованы пластиковые детали. Кроме этого, салон 53-й модели обладал предпочтительно металлическими элементами, куда можно отнести и саму приборную панель.

Все, что касается спидометра, тахометра и других информационных деталей, то они были оставлены в прежней стилистике. Бардачок был сделан с крышкой из пластика. Тонкое рулевое колесо на ГАЗ-3309 представлено двухсписцевым, и, как и ранее, получило весьма массивный диаметр.

Не будет лишним заметить, что модели с дизельным силовым агрегатом комплектовались гидравлическим усилителем рулевого колеса. По тем временам, гидроусилитель считали роскошной опцией и ее устанавливали только на 66-й «Газон» и многотоннажные КамАЗы. Из «удобств» кабину конструкторский состав оснастил только крючками для одежды, солнцезащитными козырьками и отопителем.

Благодаря тому, что конструкторы убрали второе пассажирское сидение, внутри ГАЗ-3309 стало намного больше свободного пространства, которого очень не хватало у предшественника.

Внутренний салонный пол получился ровным, как впрочем, и у предшественника — ГАЗ-53. К другим изменениям можно отнести наличие новой компоновкой сидений, которые заменили один сплошной широкий «диван». Уже в салоне есть отдельное водительское и одно пассажирское сидение.

Не будет лишним добавить, что водительское сидение теперь подрессорено и получило комплектацию отдельного регулирования спинки механическим способом. Оба сидения получили высокую спинку, мягкую тканевую обивку и имитацию боковой поддержки, а также имеют поддержку трехточечными ремнями безопасности.

Вместительность интерьера уменьшили, ибо в прошлой модели возле водителя могли сидеть двое пассажиров. Однако тут появились и свои преимущества: из-за отсутствия одного сиденья внутри можно увидеть больше свободного места.

К прочим изменениям можно отнести новую тканевую обивку на дверных картах, где есть большой кармашек для вещей. Судя по фото, которые можно наблюдать в этой статье, салон грузовика выполнялся в стилистике 1980-х годов.

Многие конструкции деталей, в большей степени, угловатые, из-за чего интерьер автомобиля по нынешним стандартам кажется морально староватым. Последнее и самое главное усовершенствование кабины позволило конструкторам установить термовую и шумовую изоляцию, какой в 53-й модели даже и не предвиделось.

Теперь в салоне было намного меньше слышно посторонние звуки и шумы от работы силового агрегата. В прохладное время кабина не с такой скоростью промерзала. Но все же, мощности печки не хватало, дабы обогреть интерьер в холодные дни. Отзывы владельцев это только подтверждают.

Модификации

Серийное производство ГАЗ 3309 несколько раз приостанавливалось. В 1997 году это было связано с падением спроса, в последующем задержки были связаны с переоборудованием под новые моторы. Однако модель выдержала испытание временем. Было выпущено около двух десятков различных модификаций и комплектаций, и производство продолжается по сей день. К основным модификациям можно отнести:

• ГАЗ-33090 — базовая версия с бортовой платформой и шасси;
• ГАЗ-33092 — версия с увеличенной кабиной, рассчитанной на размещение пожарного расчета из семи человек;
• ГАЗ-33094 — удлинённая база под монтаж капотных автобусов КАвЗ-397650;
• ГАЗ-33096 — бортовая машина с улучшенными потребительскими свойствами выпускаемая под заказ. Комплектуется силовыми агрегатами Cummins;
• САЗ-35071 — самосвал с трехсторонней разгрузкой;
• ГАЗ-3309 «Добрыня» — автомобиль для дальних перевозок с кабиной оборудованной спальным местом, спойлером, и открывающимся вперед капотом. В настоящее время является самой современной и востребованной моделью.

Плюсы и минусы

Плюсы машины

• Хорошая проходимость;
• Неплохая высота дорожного просвета;
• Отсутствуют проблемы с покупкой запчастей и деталей;
• Хорошая ремонтопригодность;
• Небольшая стоимость грузовика;
• Есть различные модификации автомобиля;
• Небольшие габариты;
• Создавалась для сельской местности;
• Неприхотливое транспортное средство;
• Интуитивно понятное управление;
• Удобные сидения;
• Информативная приборная панель;
• Вполне мощный силовой агрегат;
• Не боится перегрузов;
• В качестве отдельной опции есть предпусковой подогреватель;
• ABS;
• Гидравлический усилитель рулевого колеса;
• Свободного пространства внутри кабины стало больше по сравнению с предшественником;
• Небольшое потребление топлива;
• Применяется в различных отраслях;
• Водительское сидение имеет механические регулировки;
• Хорошая обзорность;
• Ремни безопасности.

Минусы машины

• Устаревший дизайн кабины и кузова;
• Уровень комфортабельности еще сильно уступает зарубежным вариантам;
• Металлические элементы начинают быстро ржаветь;
• Только одно пассажирское сидение;
• Качество применяемых материалов интерьера;
• Часто необходимо менять сцепление и детали ходовой части.

Особенности и эксплуатация

ГАЗ 3309 по сравнению с предыдущими моделями значительно более комфортен в эксплуатации и обслуживании. Кресла пассажира и водителя имеют удобные высокие спинки с имитацией боковой поддержки. Кресло водителя регулируется в горизонтальном и вертикальном направлении. Для обеспечения безопасности установлены трехточечные ремни безопасности. Наличие в системе запуска двигателя свечей подогрева облегчает пуск двигателя в холодную погоду. Наконец-то ГАЗовский среднетоннажник получил гидроусилитель руля, существенно снижающий усталость водителя, особенно в условиях интенсивного городского транспортного потока. Неслучайно, что именно на базе ГАЗ 3309 создана современная, отличающаяся свободными формами и наличием пластиковых обводов модель, получившая название «Добрыня». В чем-то машина напоминает американский тип капотных дальнобойных грузовиков, только гораздо более компактных размеров. Если ранее выпускаемые среднетоннажные ГАЗы были далеки от идеалов в плане экстерьера, «Добрыня» выглядит на их фоне превосходно. Если ГАЗ 53 можно назвать невзрачной «рабочей лошадкой», то ГАЗ 3309 «Добрыня» — «породистый рысак». Высокие колесные арки, оригинальная решетка радиатора, противотуманные фары в нишах бампера и необычное обрамление фар и поворотников придают машине новый и узнаваемый вид. Не забыли конструкторы и о практичности. Неметаллические детали кабины в основном изготавливаются из стеклопластика. За счет его применения снижен общий вес машины, а неподверженные коррозии элементы служат долгие годы, не теряя свой внешний вид. Крышка капота двигателя открывается вперед, что облегчает доступ к системам двигателя и исключает ее открытие при наезде на кочку или от набегающего потока воздуха. Для удобства посадки в автомобиль установлены широкие подножки, а кресло водителя оснащено рычажной подвеской. Совершенно новым решением для ГАЗовских машин подобного у класса стала установка спального места. Впервые «Добрыня» был представлен на выставке «Коммерческий автотранспорт» еще в 2006 году и за все время производства и эксплуатации заслужил лестные отзывы как у специалистов по использованию машины, так и ее продаже. В немалой степени это случилось благодаря надежным дизельным силовым агрегатам, отвечающим самым современным техническим параметрам и экологическим нормам.
