ГАЗ-63

Вездеход ГАЗ-63 стал первым советским автомобилем с полным приводом, выпускавшимся в серии. Машина вместе с ЗиС-151 составляла основу автомобильного парка Советской Армии в первые послевоенные десятилетия. Грузовик выпускался в Северной Корее под именем Sungri-61 и в Китае под обозначениями Yuejin NJ230 и NJ230A.

Великолепно зарекомендовавшая в армии машина совершенно не годилась для гражданской службы. Перегруженный двигатель не справлялся с работой, захлёбываясь при работе на полную мощность, а при использовании грузоподъемности по максимуму, вездеход терял свое основное преимущество – проходимость.

История создания модели

Разработка перспективного поколения грузовых автомобилей началась в 1937 году. Проект предусматривал создание максимально унифицированных автомашин – гражданского грузовика с приводом на задний мост и армейской машины, оснащенной полным приводом. Новое поколение грузовиков кардинально отличалось от ГАЗ-АА.

Первый прототип ГАЗ-63 появился весной 1939 года, опередив на несколько месяцев гражданского собрата. Машина стала первым автомобилем с приводом на все колеса, построенным на ГАЗ. На вездеходе применили 76-сильный мотор Dodge D5 и оригинальную раздаточную коробку, которая могла отключать один или оба моста. Начавшаяся Великая Отечественная война прервала испытания машины, но работа по улучшению конструкции не прекратилась.

На дальнейшее развитие машины оказали влияние американские и английские грузовики, поставлявшиеся по ленд-лизу.

Модернизированные прототипы вездехода ГАЗ-63 испытывались в 1944 году и оснащались доработанной кабиной, сделанной по образцу американского «Студебеккера».

Серийное производство планировалось начать в 1945 году, однако из-за сложностей технологического характера его пришлось перенести на 1948 год.

Первые машины сошли с конвейера в начале осени. В тот момент едва ли кто предполагал, что вездеход продержится в производстве 20 лет и разойдется тиражом почти 475 тыс. экземпляров.

Сфера применения

Опытная партия для прохождения заключительных испытаний была создана в 1945 году, после которых получила одобрение от И.В. Сталина и всего руководства партии. Серийное производство было налажено в 1948 году, через два года после гражданской модели. Машина получила высокие оценки и хорошие отзывы от тысяч потребителей по всей стране.

ГАЗ-63 способен преодолевать разные препятствия. Бездорожье, рвы, водные преграды глубиной не более 80 сантиметров, рыхлый снег и многие другие. Широкое применение получил для доставки грузов, оборудования и людей в отдалённые и труднодоступные регионы Союза.

Военные машины получили спрос среди гражданского населения. Применение было не таким широким, как в армии. Чаще всего, небольшие серии закупались для обслуживания сельского хозяйства. Транспорт перегружали, поэтому он быстро приходил в негодность и требовал частого ремонта. Полный привод считался неоспоримым преимуществом для сельской местности, но многих не устраивала односкатность. По отзывам покупателей завод разработал модификации с двухскатной ошиновкой колёс заднего моста.

Автомобиль показывал плохую устойчивость на дороге. Это сказывалось узкой калиёй колес и большому дорожному просвету. Нечасто конструкционное опущение становилось причиной переворота машины. Особая осторожность при вхождении в поворот требовалась от шофёров, которые управляли транспортом специального назначения. Проблема самовытаскивания была решена в модели с индексом «А», которую оснастили лебёдкой.

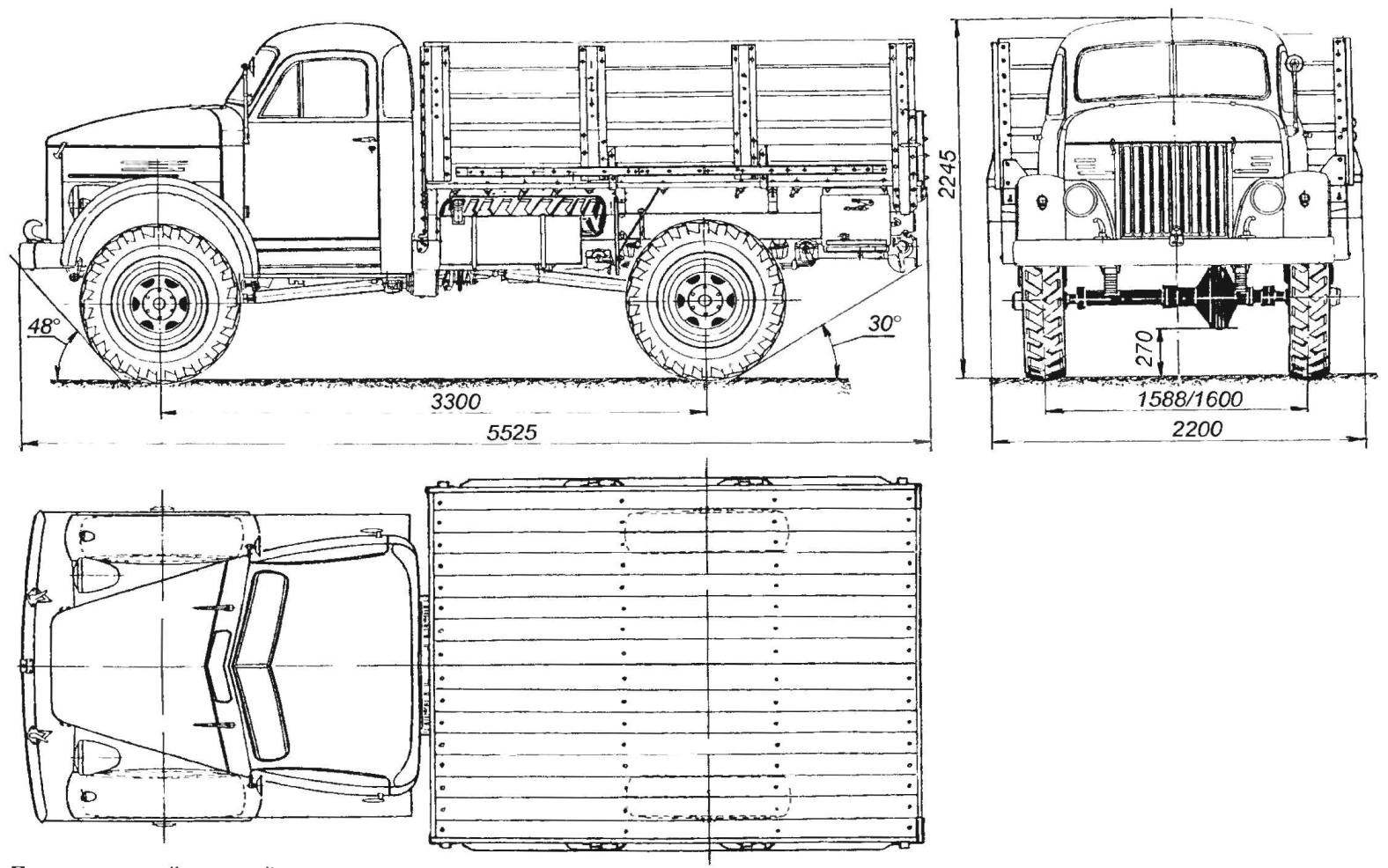

Технические характеристики

Грузоподъемность на шоссе и на грунте, кг 2000 и 1500 4000 и 3000
Вес прицепа, кг 2000 Не используется
Длина, мм 5525 5800 4950
Ширина, мм 2200 2110
Высота, мм 2245 2220
База, мм 3300
Масса снаряженная, кг 3200 3440 2783
Скорость, км/час 65 55

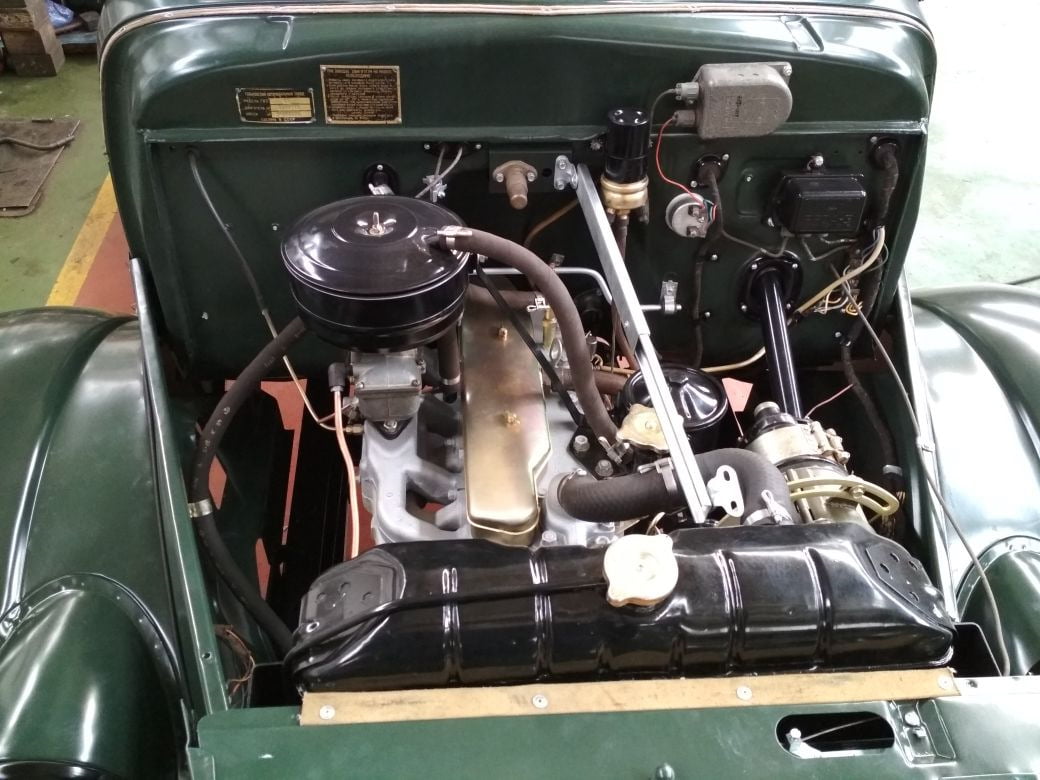

Двигатель

В качестве силового агрегата на вездеходе ГАЗ-63 используется 70-сильный карбюраторный двигатель модели ГАЗ-21. Двигатель имеет 6 цилиндров, расположенных в ряд. Система газораспределения с нижним расположением клапанов. Система охлаждения с принудительной циркуляцией жидкости от центробежного насоса. ГАЗ-21 был рассчитан на работу на бензине с октановым числом А-66.

Питание топливом осуществляется диафрагменным насосом, подающим бензин из бака емкостью 90 литров.

Бак установлен между лонжеронами рамы под кабиной. На ранних версиях вездехода запас топлива хранился в 105-литровом баке, размещенном под платформой на левом лонжероне рамы. После 1949 года этот бак стал дополнительным.

Расход топлива на бортовых вездеходах ГАЗ-63 составлял до 25 л на 100 км пробега (всего на 5 литров больше, чем у гражданского ГАЗ-51). Седельный тягач из-за большего веса автопоезда расходовал 35 л на 100 км.

Трансмиссия

Двигатель на ранних вездеходах ГАЗ-63 оснащен полуцентробежным сцеплением, укомплектованным одним рабочим диском сухого трения. Позднее стало применяться обычное однодисковое сцепление, обеспечивающее равномерное прижатие дисков во всем диапазоне оборотов.

На вездеходах устанавливался один тип механической коробки скоростей, обеспечивавшей 4 передачи для движения вперед. Высшая передача является прямой. В конструкции коробки применяются шестерни с прямым зубом.

Распределение крутящего момента ведется при помощи отдельного редуктора. Коробка связана с редуктором карданным валом. Раздаточный редуктор ГАЗ-63 имеет прямую и понижающую скорость, а также предоставляет возможность отключения привода переднего моста.

Раздаточный редуктор вездехода связан с мостами, унифицированными карданными валами.

Вал между раздаточной коробкой и коробкой скоростей имеет одни геометрические размеры. Валы не имеют промежуточных опор, оснащены шлицевыми соединениями, допускающими перемещение узлов трансмиссии.

Мосты автомобиля ГАЗ-63 имеют полностью разгруженные чулки полуосей. Редукторы взаимозаменяемые, оснащены коническими главными парами со спиральным зубом. Передаточное отношение составляет 7,6. В картерах мостов установлены конические дифференциалы. Межосевой дифференциальный механизм на вездеходе отсутствует. Полуоси переднего моста оснащены поворотными кулаками, имеющими шаровые шарниры типа «Бендикс-Вайсс».

Вспомогательные приводы

Ранние выпуски вездехода ГАЗ-63 оснащались 1-цилиндровым воздушным компрессором, предназначенным для накачки шин. Компрессор крепился на картере коробки и имел привод от паразитного вала. Позднее от компрессора отказались, для накачки стало использоваться приспособление, вкручивающееся в свечной колодец цилиндра двигателя.

На вездеходах ГАЗ-63А устанавливалась лебедка с приводом от отдельной коробки отбора мощности. Коробка имела 3 скорости и располагалась на боковой поверхности картера коробки передач. Между лебедкой и выходным валом устанавливалась карданная передача.

Коробка отбора обеспечивала пониженную и повышенную скорости натягивания троса на барабан и одну скорость для размотки троса. Мощности двигателя хватало для обеспечения усилия тяги 3500 кг.

Аналогичная коробка отбора применялась на седельных тягачах ГАЗ-63Д, только выходной вал был направлен назад.

Коробка применялась для работы приводов опрокидывания самосвального полуприцепа ГАЗ-707. С середины 50-х годов стала применяться упрощенная коробка отбора, имевшая по одной скорости вперед и назад. Последние версии вездеходов комплектовались коробкой отбора, унифицированной с узлом от ГАЗ-66.

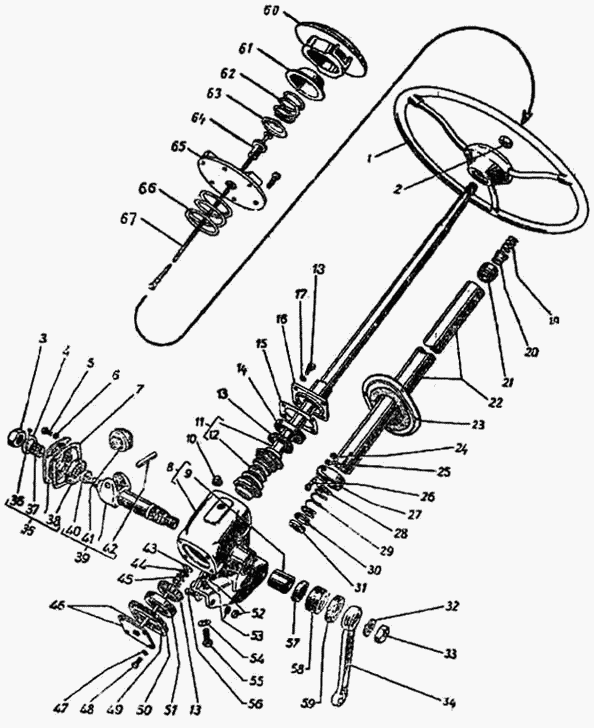

Рулевое управление

Управление вездеходом ГАЗ-63 осуществляется при помощи механического управления. Рулевой вал соединен с червячным валом, установленным в редукторе. Вал имеет нарезку глобоидального профиля. По нарезке движется двухгребневый ролик, связанный с выходным валом.

На выходе редуктора установлена сошка, при помощи тяги осуществляющая поворот колеса. Между колесами установлена дополнительная поперечная тяга, обеспечивающая синхронность работы управления.

Ранние вездеходы ГАЗ-63 комплектовались трехспицевым рулевым колесом с диаметром 450 мм, позднее его сменили на руль диаметром 425 мм.



Тормозная система

Рабочие тормоза машины установлены на всех колесах, имеют барабанный тип. Привод механизмов от гидравлической системы, не имевшей усилителя. На ранних вездеходах ГАЗ-63 использовался дисковый стояночный тормоз. Фиксация колодок выполнялась при помощи рычага, установленного на полу кабины.

С 1956 стал применяться барабанный механизм с механическим управлением.

Седельные тягачи ГАЗ-63П и 63Д из-за большей массы оснащались гидровакуумным усилителем в контуре привода тормозов, а также увеличенным в размерах главным тормозным цилиндром.

Подвеска

Вездеход ГАЗ-63 оснащен зависимой подвеской на листовых рессорах. Кинематика работы подвесок унифицирована – задний конец рессоры установлен на качающейся серьге, компенсирующей изменение длины узла. В передней подвеске использованы рычажные амортизаторы, работающие на сжатие и на отбой.

Задние рессоры машины укомплектованы дополнительными подрессорниками.

На армейских, и части гражданских машин использовались колесные диски 18х8, с разрезными бортовыми и замочными кольцами. Несколько отличались в этом плане седельные тягачи на базе ГАЗ-63, они комплектовались дисками от ГАЗ-51.

Устройство машины

Для установки узлов вездехода ГАЗ-63 используется рама, собранная из стального профиля, на заклёпках. Боковые части рамы состоят из лонжеронов переменного профиля. Поперечины приклепаны к лонжеронам, кроме второй, на которой расположены опоры двигателя. Эта опорная балка двигателя съёмная, крепится на болтах.

Передняя часть рамы заканчивается буфером, на верхней части которого имеются два буксировочных крюка. Задняя поперечина укомплектована стандартным буксировочным механизмом с пружинным амортизатором.

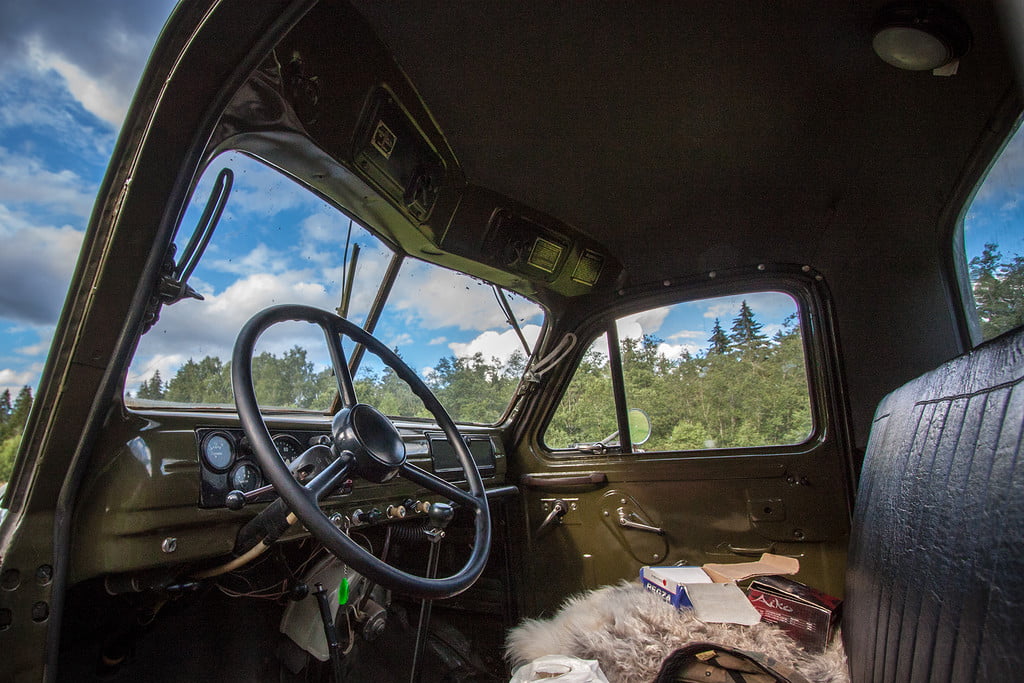

Кабина

На ранних версиях вездехода ГАЗ-63 устанавливалась кабина комбинированной конструкции. Из металла изготавливался каркас, переднее оперение, рама лобового стекла, панель приборов и каркасы боковых дверей. Задняя часть кабины и панели дверей изготовлены из дерева и обшиты сверху тонкой фанерой.

Из-за этого задняя часть кабины имеет характерную плоскую форму. На стенке имеется смотровое окно, закрытое защитной сеткой. Крыша кабины имела деревянный каркас, на котором натягивался дерматин или брезент.

Для вентиляции, рама лобового стекла могла откидываться вверх. Двери не имели поворотных форточек, но оснащались опускающимися стеклами. Для очистки ветрового стекла имелся единственный дворник с приводом от вакуумного механизма.

Привод работал от разряжения во впускном коллекторе двигателя, поэтому интенсивность очистки зависела от оборотов мотора.

Характерной чертой ранних вездеходов ГАЗ-63 является отсутствие отопления в кабине, а также деревянные подножки.

С 1949 года началось внедрение переходных кабин цельнометаллической конструкции со скругленной задней частью. Наружные поверхности имели окантовку из стальных полос, закрепленную шурупами. Под дверями появились грязезащитные фартуки, оснащенные двумя подштамповками.

Подножки вездехода ГАЗ-63 стали выполняться из металла. В конструкции дверей продолжали использоваться деревянные части, но снаружи двери обшивались стальным листом. Кабина такой схемы применялась до конца 1957 года, после чего стала использоваться полностью металлическая конструкция. Внешне кабины отличаются скругленными рамками боковых стекол и открывающимися форточками.

Тогда же сменились боковые панели капота – вместо надписи «Автозавод им. Молотова» появился текст «Горьковский автозавод». Кабины переходного и позднего типа комплектовались системой отопления и двумя очистителями стекол с вакуумным приводом.

Интерьер кабины ГАЗ-63 оставался постоянным, изменялось только качество и материалы отделки. Сиденья для пассажира и водительское разделены, между ними расположена колонка КПП, с рычагом переключения передач. Водительское сиденье регулировалось в продольной плоскости. Под сиденьем водителя располагался аккумулятор, до 1960 года, его располагали в специальном креплении на левом лонжероне рамы автомобиля.

Кузов

Военную машину 63-й модели оборудовали деревянным универсальным кузовом, какой имел наличие высоких решетчатых боковых бортов и передней стенки. Внутри есть откидные скамейки продольного типа. Задний борт делали с возможностью открытия. В боковых бортах были специальные гнезда, в каких можно было устанавливать дуги для последующего натяжения тента.

Понятно, что мало кто испытывал удовольствие от поездок на данном «жестком» автомобиле, однако, как принято говорить, ехать намного лучше, нежели идти, особенно для солдата. По паспорту машина могла брать на грунтовой дороге порядка 1 500 килограмм. Модификация ГАЗ-63А и ГАЗ-63П имели уже 2 500 килограмм. Также ГАЗ-63 буксировал прицепы, масса каких не превышала 2 000 кг, что существенно увеличивало его функциональность.

Исходя из требований военного руководства, конструкторский состав увеличил емкость топливных баков. В результате, основной девяностолитровый бак имел дополнительный, 105-литровый, что позволяло уже доводить объем топлива до отметки в 780 километров с полной нагрузкой.

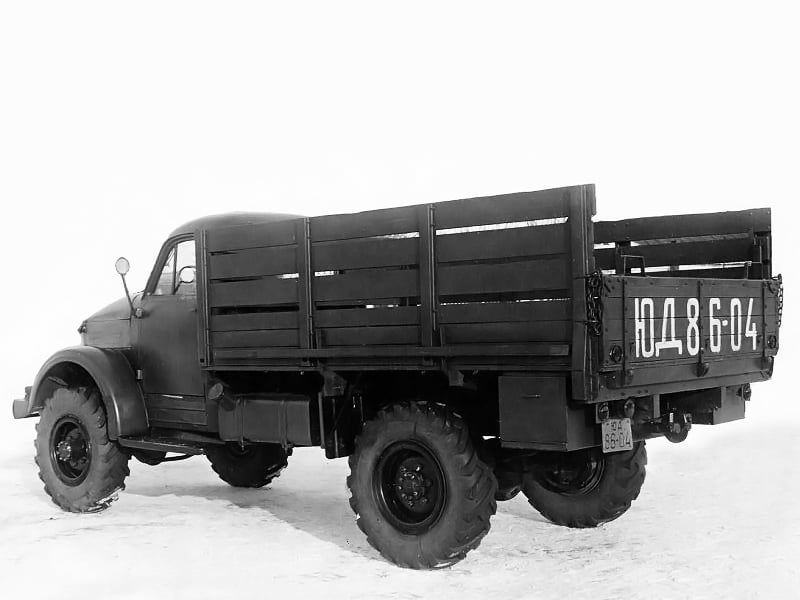

Грузовая платформа

Бортовой вездеход ГАЗ-63 оснащался бортовой грузовой платформой, выполненной из дерева и расположенной на раме, позади кабины. Погрузка-выгрузка осуществлялась через откидной задний борт кузова.

Боковые борта могли быть увеличены за счёт установки поверх досок –решёток сколоченных по определённым типоразмерам. Платформа устанавливалась на раму посредством брусовой обрешётки. В кузове, по бортам располагались откидные скамьи, рассчитанные на размещение 12 человек.

Габариты кузова вездехода ГАЗ-63:

  • длина – 2940 мм;
  • ширина – 1990 мм;
  • высота бортов (боковых и переднего) – 890 мм;
  • погрузочная высота – 1285 мм.

Откинутый задний борт ГАЗ-63 удерживался цепями горизонтально и служил продолжением пола платформы. На кромке борта имелись откидные подножки, облегчавшие доступ на платформу. На бортах имеются скобы крепления четырех съемных дуг. Под полом платформы вездехода установлены два ящика ЗИП и бидон на 10 литров моторного масла.

С 1953 года передний борт стал оснащаться двумя светоотражателями желтого цвета, а задний – двумя отражателями красного цвета. Катафоты применялись на вездеходе 10 лет, вплоть до внедрения пластиковых рассеивателей на внешней светотехнике ГАЗ-63.

Особенности конструкции

Вездеход ГАЗ-63 построен на рамном шасси. Компоновочная схема обеспечивает короткие передний и задний свесы, что положительно влияет на геометрическую проходимость ГАЗ-63. В конструкции использованы шины с возможностью работы на пониженном давлении, стоит отметить, что при этом значительно снижался ресурс резины. Подкачка колёс производилась от работающего двигателя.

Для обеспечения быстрого запуска на радиаторе ГАЗ-63 имелась жаровая труба, в которую вставлялась паяльная лампа.

Место установки лампы располагалось в правой арке переднего колеса. При работе лампы жидкость в радиаторе прогревалась пламенем, а горячий воздух отогревали масло в поддоне двигателя вездехода.

Модификации

Завод выпускал несколько модификаций вездехода:

  • ГАЗ-63 – базовая версия;
  • ГАЗ-63А – базовая версия укомплектованная 4,5 тс лебедкой;
  • ГАЗ-63Э и 63АЭ – авто армейского исполнения с экранировкой электросетей и оборудования, модель АЭ оснащалась тяговой лебёдкой, аналогичной установленной на модели А;
  • ГАЗ-63У и 63АУ – варианты на экспорт, отличались качеством изготовления и отделкой;
  • ГАЗ-63Ю и 63АЮ – автомобили, предназначенные для эксплуатации в тропическом климате, установлено дополнительное охлаждение двигателя и дополнительные фильтры;
  • ГАЗ-63П и Д – седельные тягачи на базовой основе.

Гражданские шасси ГАЗ-63 использовались для создания пожарных цистерн моделей АЦУ-20 и ПМГ-19, рукавной машины АР-1,6 и машины для обеспечения связи АСОП-5. На гражданской службе активно эксплуатировались цистерна для нефтепродуктов АТЗ-2,2 и для молочной продукции АЦ-18 и ВЦПТ-1,5.

Шасси и бортовой грузовик ГАЗ-63 широко использовались в Советской Армии. На основе вездехода монтировались топливный заправщик ТЗ-63, подвозчик масла МЗ-3904, медицинский фургон АС-1, платформа для перевозки легкого понтонного парка, подвижные радиостанции. Небольшими сериями выпускалась 17-ствольная реактивная установка БМ-14-17. Узлы грузовика использовались при создании бронетранспортера БТР-40 и плавающей машины БРДМ-1.

Для армейских нужд была выпущена малая партия (не более 9 штук) штабных автобусов ПАЗ-654.

Салон комплектовался столами и местами для персонала, жестко закрепленными на полу. Имелось радиооборудование, стеллажи для размещения оружия и дополнительных средств тушения возгораний.

На наружной стороне кузова имелась лестница, применявшаяся при установке антенн. Салон автобуса оснащался дополнительным обогревателем. До серии машина не дошла из-за низкой остойчивости и перегрузки шасси.

На базе вездехода выпускался санитарный автобус АС-3, предназначенный для перевозки раненых или больных, а также медицинского оборудования. Цельнометаллический фургон мог вместить семь лежачих больных и двух сидячих. При перевозке только сидячих больных вместимость возрастала до 14 человек. Для постройки использовалось автобусное шасси, оснащенное амортизаторами на заднем мосту и листами рессор с пониженной жесткостью.

След в истории автомобилестроения

Вездеход ГАЗ-63 стал основой для создания легких бронетранспортеров БТР-40 и БРДМ-1, которые явились новым видом вооружения для Советской Армии и массово производились почти 10 лет.

Разработка знаменитой «шишиги» ГАЗ-66 была бы невозможной без опыта эксплуатации армейских вездеходов ГАЗ-63.

Полученные данные позволили усовершенствовать конструкцию нового армейского автомобиля и улучшить эксплуатационные характеристики.

На сегодняшний день эксплуатация машин ГАЗ-63 продолжается. Вездеходы применяются как для доставки грузов в условиях бездорожья, так и в роли экспедиционных автомобилей. Экземпляры первых лет выпуска имеют коллекционную ценность.



Плюсы и минусы

Плюсы машины

  • Хорошая проходимость;
  • Прочная конструкция машины;
  • Хорошая высота дорожного просвета;
  • Многие детали унифицированы с другими моделями;
  • Сравнительно небольшая цена автомобиля;
  • Небольшие габариты;
  • Возможность транспортировки небольших прицепов;
  • Система полного привода;
  • Хорошая проходимость;
  • Есть разные модификации;
  • Некоторые модификации получили довольно мощную лебедку.

Минусы машины

  • Устаревшая кабина;
  • Не сильно удобные сидения, лишенные различных регулировок;
  • Нерегулируемая рулевая колонка;
  • Плохая обзорность из-за длинного капота;
  • Первые модели не имели даже отопителя;
  • Слабоватая мощность силового агрегата;
  • В кабине мало свободного пространства;
  • Отсутствие гидравлических усилителей рулевого управления и тормозной системы;
  • Небольшая грузоподъемность;
  • Частые опрокидывания автомобиля при заходе в поворот на большой скорости;
  • Год производства.
