Кран манипулятор Камаз

Краны манипуляторы становятся все популярней при проведении различных погрузочно-разгрузочных и ремонтно-строительных работах, а также транспортировании грузов. Они представляют собой самоходное шасси на базе автомобильной или другой специальной техники с грузовой платформой, на которой установлен краново-манипуляторный механизм для поднятия и опускания грузов, а также проведения других видов работ. К такой спецтехнике относится кран манипулятор КАМАЗ.

Грузовые автомобили Камаз отличаются высокой проходимостью в условиях бездорожья, большой грузоподъемностью, надежностью и неприхотливостью при эксплуатации и в ремонте, универсальностью в использовании. В некоторых случаях по своей проходимости эти автомобили превосходят даже гусеничную технику.

Виды и особенности крановых установок на базе Камаза

На автомашины Камаз могут устанавливаться крановые манипуляторные установки различных моделей импортного или отечественного производства. Они бывают двух основных типовых конструкций:

  1. Гидравлические (крюковые) манипуляторы, на которых грузовой крюк или другой тип захвата закрепляется на конце крановой стрелы.
  2. Тросовые манипуляторы, у которых грузозахватное приспособление крепится на тросовой подвеске.

В зависимости от конкретного назначения спецтехники манипуляторная установка может монтироваться на автомобиле в передней части грузовой платформы сразу за кабиной водителя или позади кузова на задней части рамы. Такие установки имеют небольшой вес, габариты и компактно складываются в транспортном положении, позволяя максимально использовать пространство кузова для транспортировки грузов.

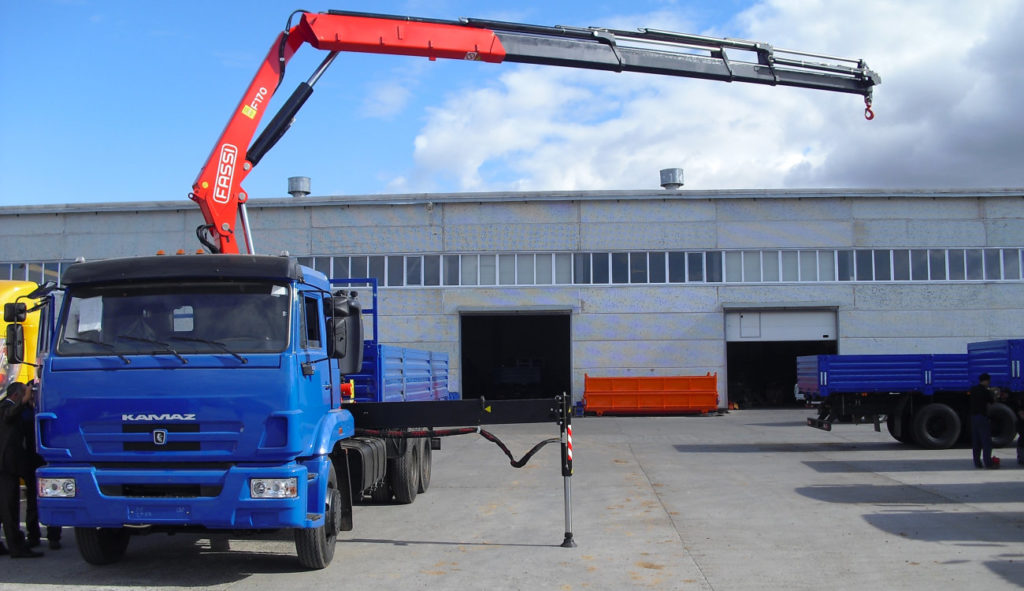

Кран манипулятор Камаз

Привод кранового механизма осуществляется от основного двигателя через коробку отбора мощности. Дополнительно автомобиль оснащается выдвижными опорами с гидроприводом, повышающие устойчивость базового шасси при работе кранового манипулятора.

Вместо обычного грузового крюка на стрелу кран манипулятора камаз могут быть установлены различные сменные приспособления, в том числе:

  • гидрозахваты для погрузки/разгрузки контейнеров и других крупногабаритных грузов;
  • грейферные захваты для загрузки сыпучих и кусковых материалов;
  • грузозацепы для погрузки лесоматериалов и других длинномерных грузов;
  • подвесные люльки для обеспечения проведения высотных ремонтных и строительных работ;
  • навесные буровые механизмы для бурения строительных скважин и т.д.

Основные технические характеристики и преимущества Камаза с КМУ

Технические характеристики конкретной модели кранового манипулятора на базе Камаза зависят от модификации базового грузового автомобиля и параметров установленного на нем кранового оборудования. К ним, частности, относится:

  • максимальная грузоподъемность кранового механизма – до 20т;
  • максимальный вылет стрелы – до 18м;
  • максимальная нагрузка на грузовую платформу – до 15т и другие параметры.

Основными преимуществами использования кран манипулятора камаз являются:

  • сниженная стоимость погрузочно-разгрузочных работ и транспортных расходов;
  • высокая проходимость базового шасси позволяет использовать кран-манипулятор в любых дорожных условиях;
  • надежность и устойчивость шасси грузовой платформы позволяет устанавливать на него мощное крановое оборудование повышенной грузоподъемности;
  • размеры кузова позволяют перевозить крупногабаритные и/или длинномерные грузы;
  • универсальное сменное оборудование позволяет осуществлять погрузку/разгрузку и транспортировку различных грузов, а также проведение разнообразных строительных работ.

СНАРЯЖЕННАЯ МАССА ШАССИ

СОСТАВЛЯЕТ 8350 КГ, ПРИ НАГРУЗКЕ НА ОСИ



  • Переднюю – 4200 кг;
  • На задний мост – 4250 кг.

Полная масса с надстройкой может достигать 24 тонн, с нагрузкой на переднюю ось 6000кг и на задний мост – не более 18000кг. При этом автомобиль может буксировать прицепное устройство с полной массой до 14 тонн.
Кран манипулятор Камаз

Автомобиль оснащается турбодизелем мощностью 280 л.с. рабочим объемом 11,8 литра. Сцепление однодисковое, диафрагменное с гидравлическим пневмоусилителем. 10 –ступенчатая коробка передач с механическим управлением обеспечивает оптимальный выбор работы при любых нагрузках и типах дорожного покрытия. Надежные барабанные тормоза с пневматическим приводом делают машину безопасной на всех скоростях и с любым грузом.
Развивать машина может скорость до 100км/час, преодолевая подъемы до 25 градусов. Рулевое управление оборудовано гидроусилителем, радиус разворота машины – 10.7 метра. Двигатель Cummins очень выносливый и простой в обслуживании агрегат. Срок эксплуатации кранов манипуляторов достигает 15 лет.
Автомашины с манипуляторами КамАЗ 65117 объединяют в себе все преимущества шасси и последние достижения российских и зарубежных краностроителей. Кран манипулятор на базе КамАЗ, как правило, скоростная машина с мощным гидравлическим подъемником большой грузоподъемности и значительным вылетом стрелы. Они предназначены для выполнения погрузки и разгрузки, одновременно с транспортированием грузов разного типа, монтажа производственного и бурового оборудования.

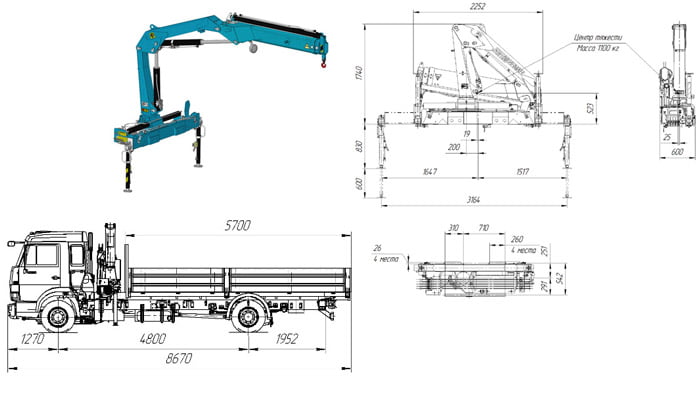

Кран манипулятор Камаз устройство

Кран манипулятор на базе КамАЗ 65117 оборудуется установками двух типов – крюковыми и тросовыми. Первые выпускаются фирмами Palfinger, Fassi и Hiab. Крюки таких устройств закрепляются непосредственно на головной части подъемной стрелы. Кран в сложенном состоянии располагается непосредственно позади кабины и не мешает при движении и перевозке грузов больших габаритов.

Автомобили КамАЗ 65117 с краном манипулятором тросового типа, оснащены установками производимыми фирмами Канглим, Донг Янг, Hiab (модели 160T, 190T), Unic, Daehan, Soosan. Особенностями этих конструкций является закрепление крюка на тросовой подвеске, что позволяет вести работы с грузами, которые находятся несколько ниже уровня нулевой отметки. Также они могут оборудоваться люльками и корзинами для подъема рабочих.

Бортовой КамАЗ 65117 с краном манипулятором Palfinger может перевозить грузы до 14 тонн. Он оборудуется крановой установкой PALFINGER РК 15500 с грузоподъемностью, при максимальным вылете стрелы 15 метров, до 480 кг. По специальному заказу стрела может удлиняться до 18,7 метра при незначительном уменьшении грузоподъемности. Грузовой момент подъемника составляет 18 тм. Стрела может поворачиваться на 420о. кран манипулятор оборудован системами аварийной защиты, включающей отключение манипулятора и блокировку рычагов управления при перегрузке.

ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

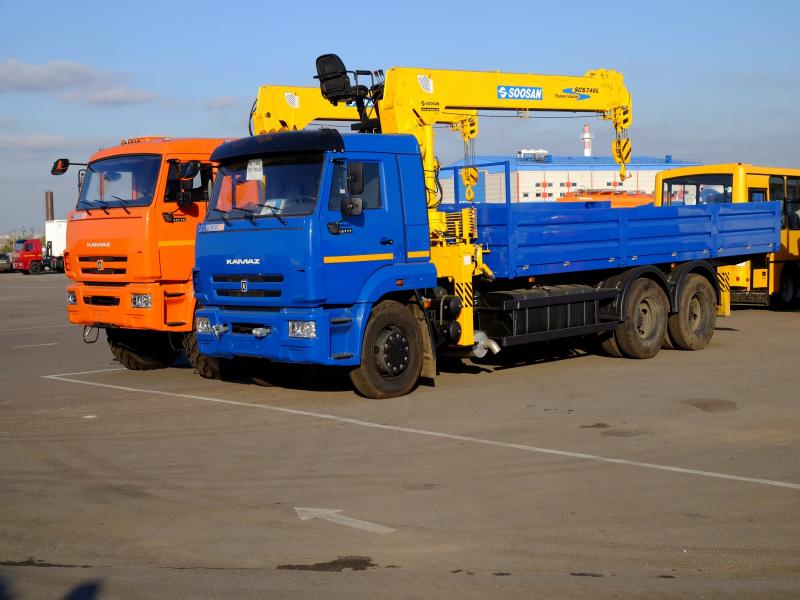

На базе шасси КамАЗ устанавливается много манипуляторов с разными характеристиками. Например, манипулятор SOOSAN SCS736LII оборудован нижним управлением. Его грузоподъёмность составляет 350 кг при вылете стрелы почти 19 метров. На минимальном вылете в 2 метра он может поднимать до 7 тонн груза. Это позволяет применять кран манипулятор на базе КамАЗ 65117 в условиях строительных и грузовых площадок небольшого размера или в условиях городских улиц.
Кран манипулятор Камаз

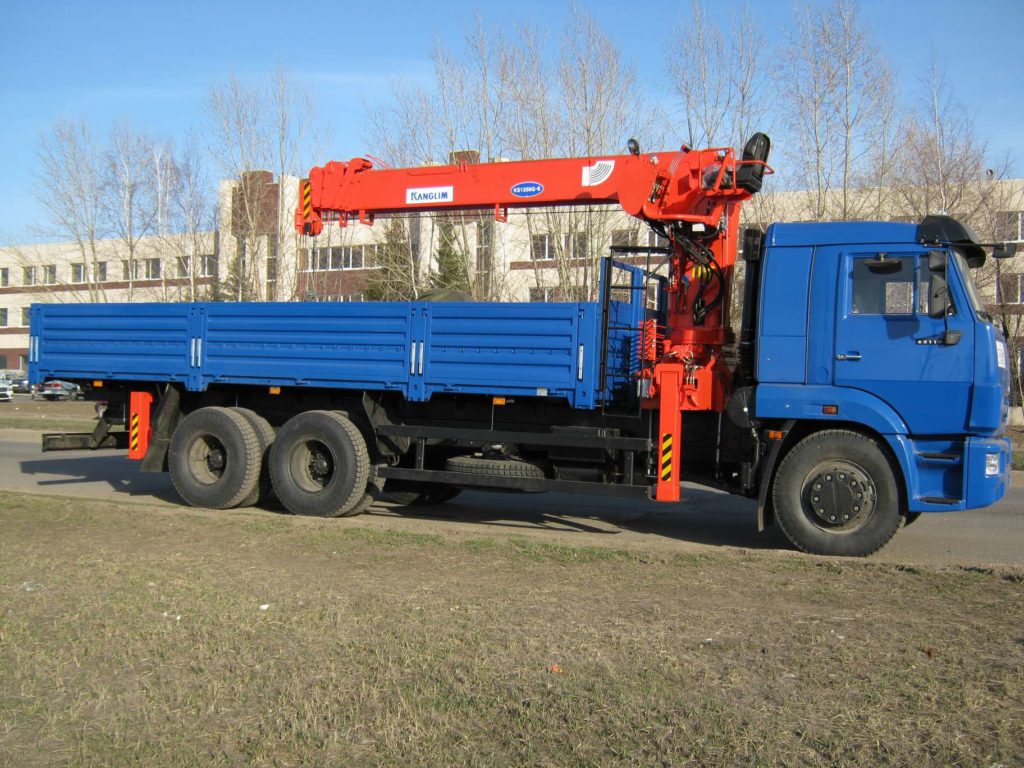

Корейский тросовый КМУ Kanglim KS 1256G-2, обладает грузоподъемностью до 7000 кг при максимальной высоте подъема до 22 метров. На максимальном вылете он уверенно работает с грузами до 300 кг, что делает его незаменимым при высотных работах и подаче грузов на верхние этажи прямо с платформы грузовика, без промежуточного складирования. Установка оборудована шестигранной телескопической стрелой с шестью ступенями. Она характеризуется высокой скоростью выдвижения. Кран манипулятор может непрерывно вращаться на 360 градусов.

ОБОРУДОВАНИЕ БЕЗОПАСНОСТИ ВКЛЮЧАЕТ



  • Индикаторы высоты подъема;
  • Предохранительные клапаны гидравлической системы;
  • Обратный клапан балансировки;
  • Контрольный задерживающий клапан;
  • Автоматическое торможение лебёдки;
  • Сигнализацию перегрузки системы.

Кроме того, КамАЗ 65117 кран манипулятор с установкой Kanglim оборудуется автоматическим тормозом редуктора. Уровнемером и блокировкой раскачивания стрелы. Это повышает безопасность работы с тяжелыми габаритными грузами и грузами нестандартной конфигурации.

КамАЗ с гидроманипулятором – востребованная и надежная машина для решения множества задач, повязанных с автономной погрузкой и перевозкой различных грузов.
