Кран манипулятор на базе Урал 4320

Автомобили «Урал» Челябинского машиностроительного завода известны еще со времен Советского Союза. Поначалу они создавались, как армейские грузовики, поэтому шасси этих машин рассчитано не запредельные нагрузки и передвижение по практически абсолютному бездорожью. По отзывам военных, служивших в «горячих точках» во всех географических широтах – «Урал» – одна из наиболее проходимых и неприхотливых в эксплуатации машин.

В процессе конверсии военные автомобили стали гражданскими, но, как это получилось со многими машинами, не потеряли своих качеств. Их умело переоборудовали под хозяйственные нужды. Модификации Урала с дизельным двигателем стали базовым автомобилем для более 400 установок промышленного назначения.

Технические характеристики

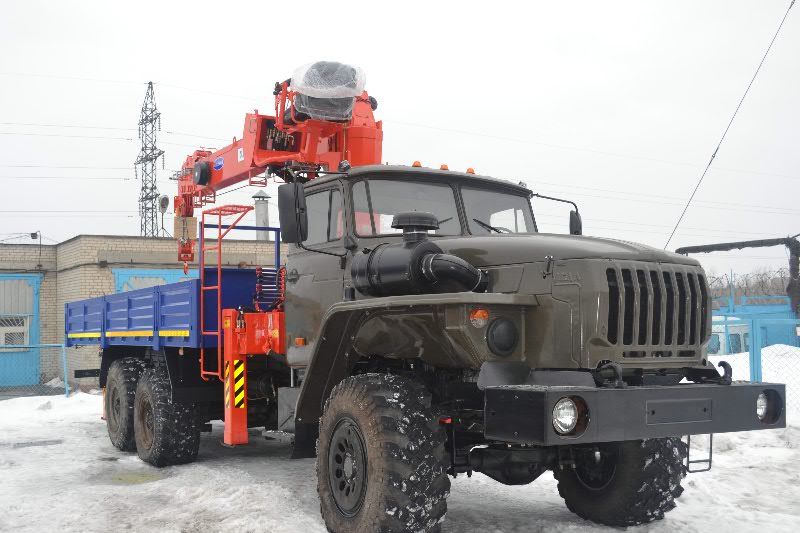

Кран манипулятор на базе Урал 4320 вездеход

Шасси 43203 является модификацией модели 4320 с увеличенной монтажной базой. Он может перевозить груз или надстройку массой около 7 тонн. При этом нагрузка на передний мост не должна превышать 5300 кг. При установке механизма на платформу этот параметр необходимо обязательно учитывать.

Краны манипуляторы на базе Урал оборудуются штатным двигателем мощностью 230 л.с. В проектном серийном варианте – это турбодизель. По специальному заказу двигатель может быть установлен большей мощности – до 250 л.с.

Коробка передач – пятиступенчатая с раздаточной коробкой и агрегатирована с межосевым дифференциалом, оборудованным блокировкой. Полная масса автомобиля составляет 21300 кг, без учета надстроек и установленных агрегатов. Распределение масс – на передний мост -5300 кг, на заднюю тележку – 16000 кг. Рулевое управление гидромеханическое, поворачиваются только передние колеса.

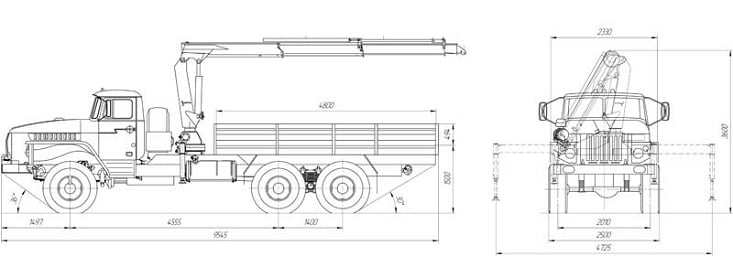

Кран манипулятор на базе Урал 4320 схема

Кран манипулятор на базе Урал 4320 схема

Грузоподъемность 12000 кг
Полная масса 21300 кг
Мощность 230 л. с.
Тип двигателя дизельный с турбонаддувом
Объем двигателя 11,15 куб.см
Топливный бак, объём 300 +210 л
КПП механическая
Колесная база 4555+1400 мм
Подвеска (передняя/задняя) рессорная
Тормоза (спереди/сзади) барабанные
Шины 425х80/R21

Манипуляторы Урал

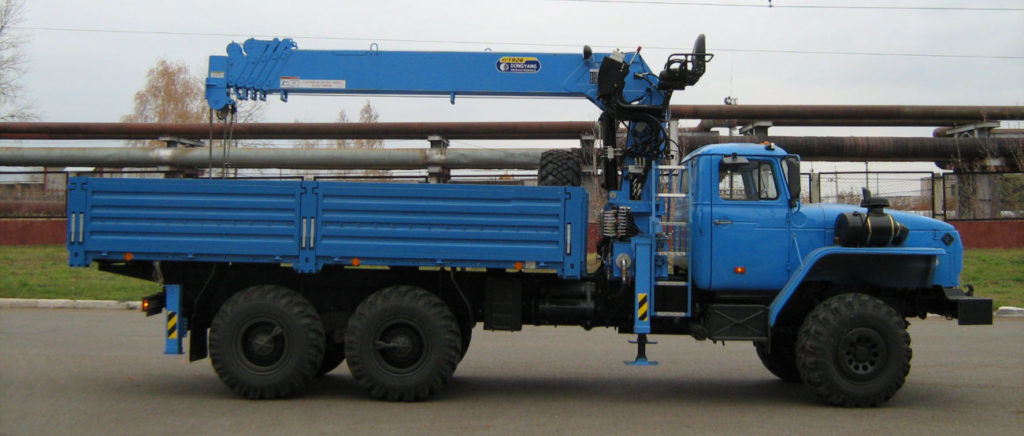

Кран манипулятор на базе Урал 4320

Для различных грузоподъемных работ кран манипулятор на базе Урала является одним из наиболее востребованных устройств в условиях строительных площадок, лесоразработок и прочих сфер хозяйственной деятельности, где подъездные пути далеки от совершенства. Трехосное шасси формулы 6х6 позволяет добраться до любого объекта.

Урал с краном манипулятором ИМ 240-04 может работать с любыми типами захватов для груза. Подъемник состоит из четырех выдвижных гидравлических секций. Максимальная грузоподъемность установки – 7000 кг при вылете стрелы 12 метров. На максимальном вылете крановая установка может поднять груз 1,7 тонны на высоту до 14 метров. Если груз необходимо опустить ниже оси машины, то глубина опускания составляет до 9,5 метра. Управление гидравлической стрелой осуществляется с земли с помощью пульта, или с сиденья, которым оборудована подъемная установка.

Для сохранения равновесия Урал с краном манипулятором оборудован выдвижными гидравлическими упорами. База опор составляет 5890 мм.

На базе автомобиля Урал 4320 совместное шведско – российское предприятие устанавливает кран манипулятор HIAB 288 EP-3 HiDuo, оборудованный местом оператора. Это мощная установка с телескопической стрелой грузоподъемностью 8,6 тонны. Максимальный вылет стрелы составляет 22,4 метра при грузовом моменте 20 тонн на метр. При максимальном вылете стрелы в горизонтальном положении кран манипулятор может поднять груз около 500 кг.

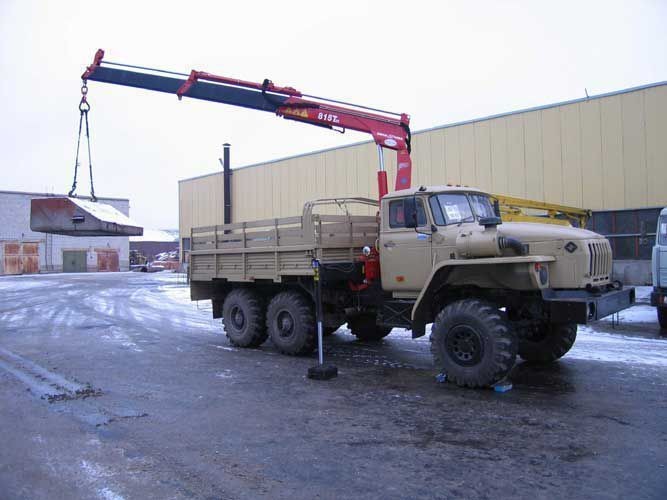

Кран манипулятор на базе Урал 4320

Многофункциональный кран манипулятор на шасси Урал создан для работы в трудных условиях при диапазонах температур от – 50 до + 45оС. Шасси машины позволяет проехать там, где любой грузовой автомобиль остановится. Поэтому эти машины незаменимы на лесоразработках, трассах трубопроводов, буровых, полевых станах и новостройках.

Общий вес крановой установки составляет 3,7 тонны, высота в транспортном состоянии – 2,4 метра. В сочетании с бортовым автомобилем многофункциональный кран манипулятор на шасси Урал может преодолевать неровности до 60о, при этом равновесие крановой установки не нарушается.

Краны манипуляторы на базе Урал4320 и 43203 являются незаменимыми машинами в условиях экстремального климата. Даже в средних широтах при погодных аномалиях, которые наблюдаются все чаще, эти установки уникальны для применения в чрезвычайных ситуациях и повседневной работе.

В большинстве случаев на такую модель устанавливают КМУ МКМ-200, однако, на этом варианты не заканчиваются.

Характеристики кран-манипулятора МКМ-200

Вылет телескопической стрелы, м: максимальный: 9,60
Вылет телескопической стрелы, м: минимальный: 1,32
Угол подъёма стрелы от горизонтали, град: 70
Угол опускания стрелы от горизонтали, град: 30
Угол поворота колонны, град: 320
Максимальный крутящий момент на бурильном инструменте, кН*м: 6,7
Диаметр бурения штатным шнеком, м: 0,36 или 0,5
Глубина бурения штатным шнеком, м: не более 4,2
Глубина бурения с наращиванием шнека, м: не более 8
Максимальный вылет при бурении, м: 5,4
Минимальный вылет при бурении, м: 3,2
Максимальное усилие пригруза на рабочем инструменте, кН: 50
Грузовой момент, тм: 14,8
Грузоподъёмность на максимальном вылете, т: 1,2
Грузоподъёмность на минимальном вылете, т: 4,0
Грузоподъемность люльки телескопического подъёмника, кг: 250
Максимальная высота подъема люльки телескопического подъёмника, м: 13,3
Рабочий сектор подъемника, град: 180
Габаритные размеры: длина,ширина, высота, мм: 8900х2550х3900
Базовое шасси: Урал 4320-0111-41
Масса перевозимого груза, тн: 4,3



Бурильная установка может получать отверстия, диаметр которых достигает 0,5 метра на глубину до 8 метров, если использован удлиненный шнековый бур. Гидробур развивает крутящий момент 630 килограммометров.

Транспортные возможности автомобиля сохраняются – в кузове можно перевозить грузы массой до 4,3 т. При максимальном вылете стрелы крановый механизм может поднимать до 1,2 тонн груза, а при минимальном – 4 тонны.

Все рабочие и вспомогательные движения установки производятся гидравлическими цилиндрами и гидромоторами, которыми можно управлять с расположенного возле колонны крана пульта или с дистанционного пульта управления, который можно даже взять с собой в люльку для высотных работ.

Системы

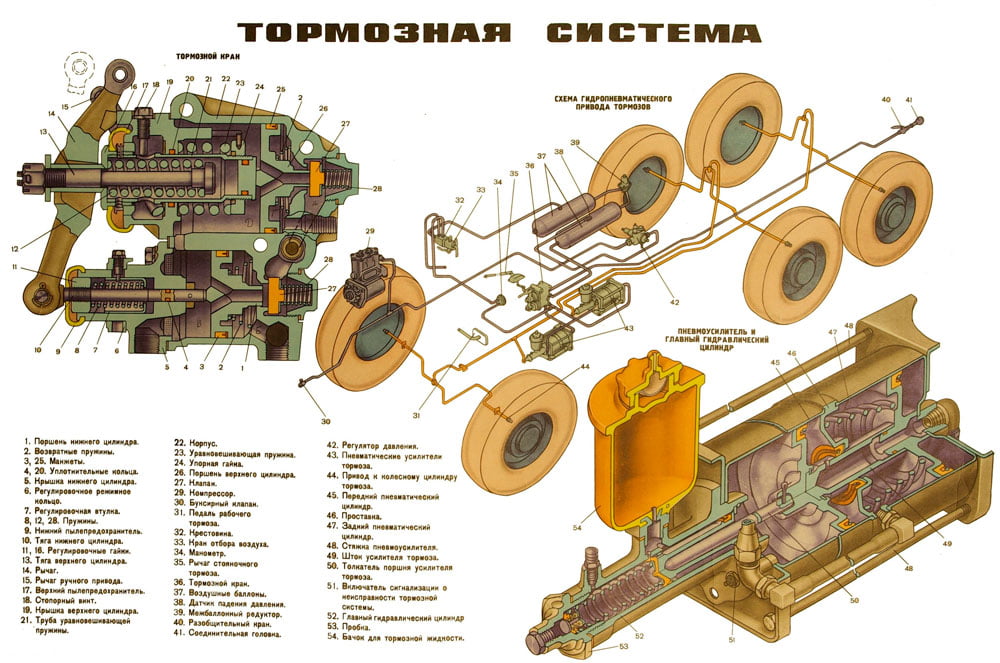

Кран манипулятор на базе Урал 4320

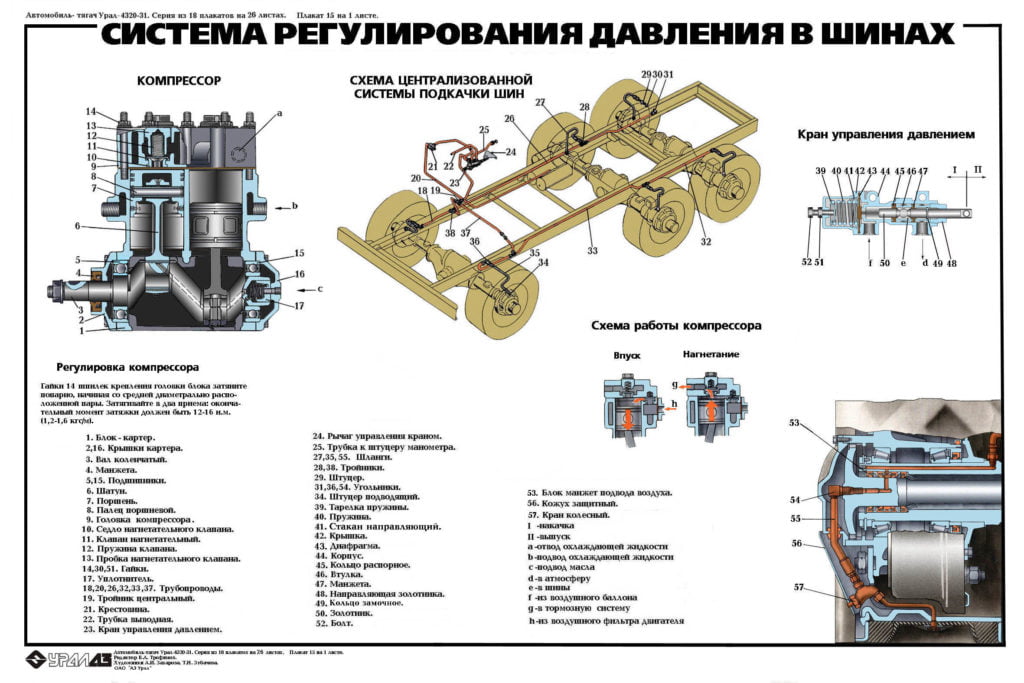

Кран манипулятор на базе Урал 4320 шины

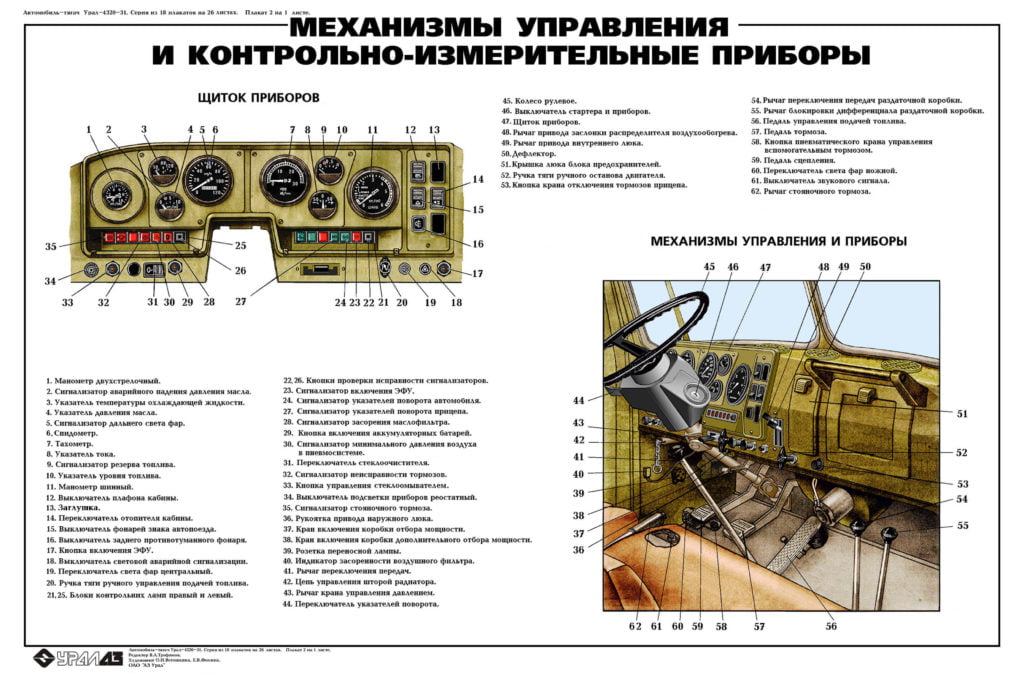

Кран манипулятор на базе Урал 4320 управление

Раздатка
