Мини-трактор КМЗ-012

История создания

Как уже упоминалось выше, выпускался КМЗ-012 на «Курганмашзаводе». Предприятии знаменитом прежде всего своей военной продукцией. А точнее машинами БМП, стоящими на вооружении в 23-х странах по всему миру.

Начинал завод свою деятельность, как предприятие по производству тяжелой крановой техники, в 1950 г. А в 1954 году перешел на производство гусеничных армейских тягачей, применявшихся так же и в гражданских целях, например в геологоразведке.

В 1966 г. правительством было принято решение начать на заводе выпуск боевых машин пехоты или БМП-1. Началось масштабное переоборудование завода и строительство новых мощностей. В 1967-м первые БМП сошли с конвейеров предприятия. Новые БМП-2 увидели свет в 1983 году, а с 1987-го более совершенные БМП-3.

Сегодня ОАО «Курганмашзавод» является крупным центром машиностроения с новейшим оборудованием, полным циклом производства и полигонами для испытания продукции. Кроме военной техники завод также выпускает ряд гражданских машин.

Среди последних гражданских разработок можно отметить транспортную гусеничную машину ЧЕТРА ТМ-140, которая может оснащаться различным оборудованием. Многофункциональные строительно-коммунальные машины с различной навеской, грузоподъемностью 1000 и 800 кг. Прицепы для автомобилей.

Что касательно героя нашего обзора, трактора КМЗ-012, то его производство было начато в 2002 году. В 2005 был внесен в список «100 лучших товаров России». В настоящее время, к сожалению выпуск этих машин остановлен.

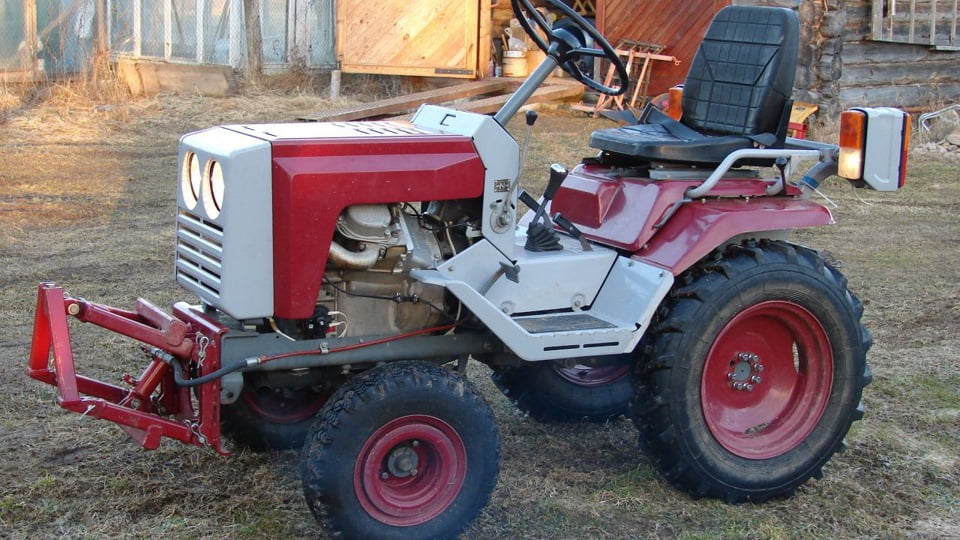

КМЗ-012 (!)

Назначение

Несмотря на свою компактность, модель КМЗ-012 имеет весьма широкие функциональные возможности. Благодаря этому модель зачастую применяется для выполнения большого спектра различных задач, как в сельском хозяйстве (в том числе огороды и частные участки), так и в коммунальной сфере деятельности.

За счет внушительного набора дополнительных навесных приспособлений, эта машина может весьма эффективно обрабатывать земельный участок площадью до 5 гектар. Помимо этого минитрактором зачастую пользуются на фермерских хозяйствах и парниково-оранжерейных комплексах. Мощность используемого силового агрегат составляет всего 12 лошадиных сил, однако и при таком показателе трактор может применяться для буксировки полуприцепов, рассчитанных на грузоподъемность от 500 килограмм и выше.

Технические характеристики

Эксплуатационные показатели:

  • Класс – 0,2;
  • Усилие на тягу – 2,1 кН;
  • Число передач вперед/назад – 5/1 либо 4/2;

Габариты и масса:

  • Длинна без передней навески – 1972 мм;
  • Ширина – 960 мм;
  • Высота с крышей — 2040 мм, без крыши – 1975 мм.
  • Колея имеет две позиции – 700 и 900 мм;
  • Агротехнический просвет – 300 мм;
  • Масса колеблется от 697-732 кг в зависимости от установленного двигателя.

Двигатель

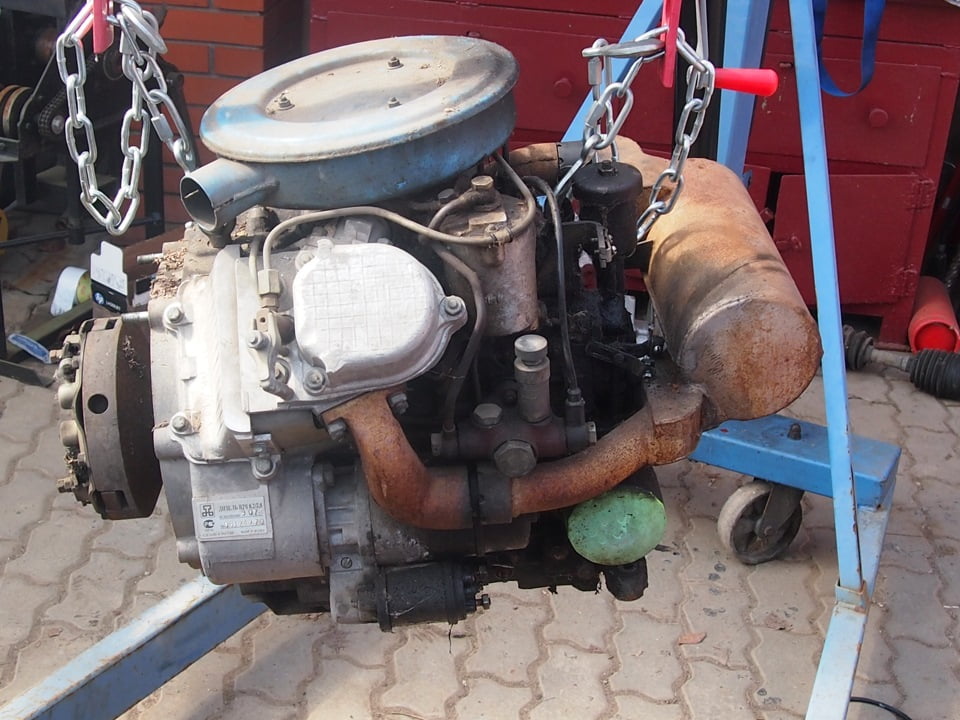

КМЗ-012 Двигатель

Трактор КМЗ -012 выпускался в четырех модификациях с разными силовыми установками. Предлагаем более подробно рассмотреть каждую из них.

Двигатель «СК-12»

Этот двух цилиндровый, бензиновый, карбюраторный двигатель устанавливался на базовую модель трактора. Имеет воздушное охлаждение и рядное расположение цилиндров. Родина «СК-12», Казахское предприятие «Завод силовых агрегатов».

  • Мощность кВт/л.с. – 8,82/12;
  • Крутящий момент – 24 Нм;
  • Расход бензина – 335 г/кВт, 248 г/л.с. в час;
  • Номинальные обороты двигателя – 3100 об/мин;
  • Масса – 49 кг.

Двигатель В2Ч 8,2/7,8

Двигатель В2Ч, детище Челябинского завода «ЧТЗ-Уралтрак». Но отличие от СК-12 – это дизель, что при одинаковой мощности дает ему преимущество в тяге и экономичности. Двигатель двух цилиндровый, V-образный, охлаждение воздухом.

  • Мощность кВт/л.с. – 8,82/12;
  • Номинальные обороты двигателя – 3000 об/мин;
  • Расход дизельного топлива – 258 г/кВт, 190 г/л.с. в час.

Двигатель VANGUARD 16НР 305447

Это американский бензиновый, 4-х тактный двигатель известного бренда «Briggs&Stratton». Два v-образно расположенных цилиндра имеют воздушное охлаждение и карбюраторную топливную систему.

  • Мощность кВт/л.с. – 10,66/14,5;
  • Номинальные обороты двигателя – 3000 об/мин;
  • Расход топлива – 381 г/кВт, 280 г/л.с. в час.

Двигатель HATZ 1D81Z

Как и предыдущий двигатель имеет Американское происхождение, но выпускает его уже другое предприятие «Motorenfabrik Hatz». Устанавливался на самую позднюю модификацию КМЗ-012Н. Одноцилиндровый, четырехтактный дизель, с вертикальным расположением цилиндра и воздушным охлаждением. Отличается неприхотливостью в эксплуатации и экономичностью.

  • Мощность кВт/л.с. – 10,5/14,3;
  • Номинальные обороты двигателя – 3000 об/мин;
  • Расход дизельного топлива – 255 г/кВт, 187,5 г/л.с. в час.

Коробка передач

Трактор оснащался 6-и скоростной коробкой передач. Ранние модификации имели 5 скоростей вперед и 1 назад, более поздние получили КПП с 4-мя передачами переднего хода и 2-мя заднего.

Коробка механическая, шестеренчатая, с двухступенчатой главной передачей (цилиндрической и конической).

Скорость км/ч:

  • Назад – 4,49;
  • Вперед наименьшая – 1,42;
  • Вперед максимальная рабочая – 6,82;
  • Вперед максимальная транспортная – 15,18.

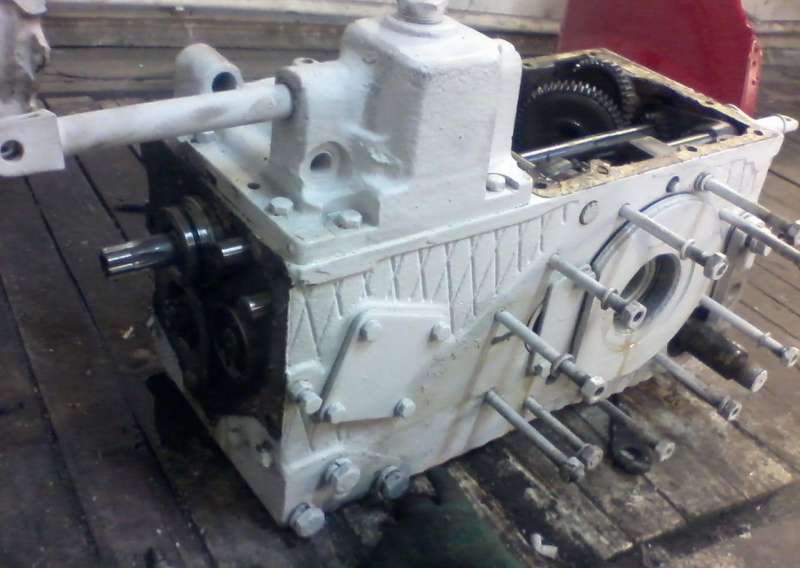

КМЗ-012 Кпп

Ходовая и трансмиссия

Трактор исключительно заднеприводный, модификаций с полным приводом создано не было. Передние – управляемые колеса крепятся на качающейся, балансирной балке, что позволяет переднему мосту копировать неровности рельефа. Колея обоих мостов, в зависимости от выполняемых задач, может регулироваться в двух положениях, 70 и 90 см.

Трансмиссия на КМЗ-012 так же механическая, с однодисковым фрикционным, сухим сцеплением. Тормоза дисковые, установлены в корпусе редуктора.

Трактор оснащен двумя валами отбора мощности, передним и задним. Это значительно расширяет функциональность трактора позволяя использовать активное навесное оборудование на передней навеске.

Гидравлика и навесное устройство

Недостатком гидравлической системы этого трактора является то, что гидронасос приводится в действие от трансмиссии. А это значит, что при выжатом сцеплении гидравлика трактора не работает.



Поэтому управление подъемом и опусканием навески на КМЗ-012 требует определенной сноровки. Управление гидроцилиндрами как задней так и передней навески, осуществляется с помощью золотникового гидрораспределителя.

Трактор оснащен двумя навесными устройствами, передним и задним. Обе навески имеют классическую трехточечную систему крепления навесного оборудования и управляются гидравликой.

Особенности устройства

С того момента, как минитрактор КМЗ-012 был представлен производитель посчитал не вносить какие-либо изменения и доработки в конструкцию. В ходовой части также присутствует мост передних колес, имеющий вид качающейся балки. Также данный элемент обладает жесткой подвеской. Трактор использует колесную формулу четыре на два и колею с изменяемой шириной, что особо удобно при эксплуатации в ограниченном рабочем пространстве. Модель может быть укомплектована двумя видами навесных механизмов, первое из которых предоставляет возможность смещать рабочий агрегат вправо максимум на 100 миллиметров. Возможности второго же механизма позволяют производить смещение используемого агрегата в обе стороны относительно силового агрегата.



За торможение техники отвечают колесные тормоза дискового типа, которые располагаются в корпусе одноступенчатого редуктора. Неплохие тяговые характеристики реализовывает шестеренная механическая коробка передач, включающая в себя 4 передачи для переднего хода и 2 передачи для заднего. Трансмиссия оснащена сухим однодисковым фрикционным сцеплением, которое постоянно находится в непрерывном контакте. КПП рассчитана на тяговые характеристики, соответственно максимальная скорость передвижения вперед составляет 15.18 километров в час, а назад 4.49 километров в час. Хотя и этот показатель для данного сегмента является вполне хорошим.

Гидравлическая система минитрактора КМЗ-012 функционирует за счет привода от двигателя и имеет два вала отбора мощности зависимого типа и гидравлический распределитель золотникового типа.

Техника может комплектоваться солнцезащитным козырьком или же легкой кабиной. В стандартной комплектации минитрактор оснащается мягким водительским сидением и регулируемой рулевой колонкой.

Кроме широких функциональных возможностей и универсальности, данная модель обладает также и еще одним существенным преимуществом, которым является высокая ремонтопригодность и простота в техническом обслуживании. Аналогичные модели зачастую вызывают некоторые затруднения при устранении тех или иных неполадок, когда эта же машина очень понятна и проста. Топливный резервуар, а также и аккумуляторная батарея располагаются под водительским сидением, которое может откидываться.

Другими же немаловажными особенностями, характеризующими минитрактор являются:

  1. Отличная маневренность при эксплуатации на площадках с малым рабочим пространством.
  2. Широкий ассортимент дополнительного навесного оборудования, устанавливаемого как спереди, так и сзади.
  3. Используемый силовой агрегат имеет не только повышенную надежность, но также и экономичность.
  4. Несмотря на весьма простое исполнение, техника имеет высокий уровень безопасности и комфортности.

Кабина

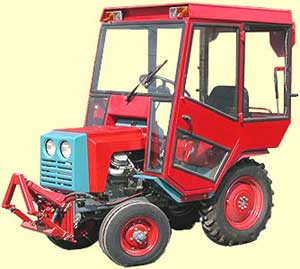

В стандартной комплектации наш герой поставляется производителем без кабины. Для работы в летний период такой вариант вполне подходит. Если предполагается работа и в зимний период, за дополнительную плату можно установить металлическую, отапливаемую кабину с надежным каркасом обеспечивающим безопасность.

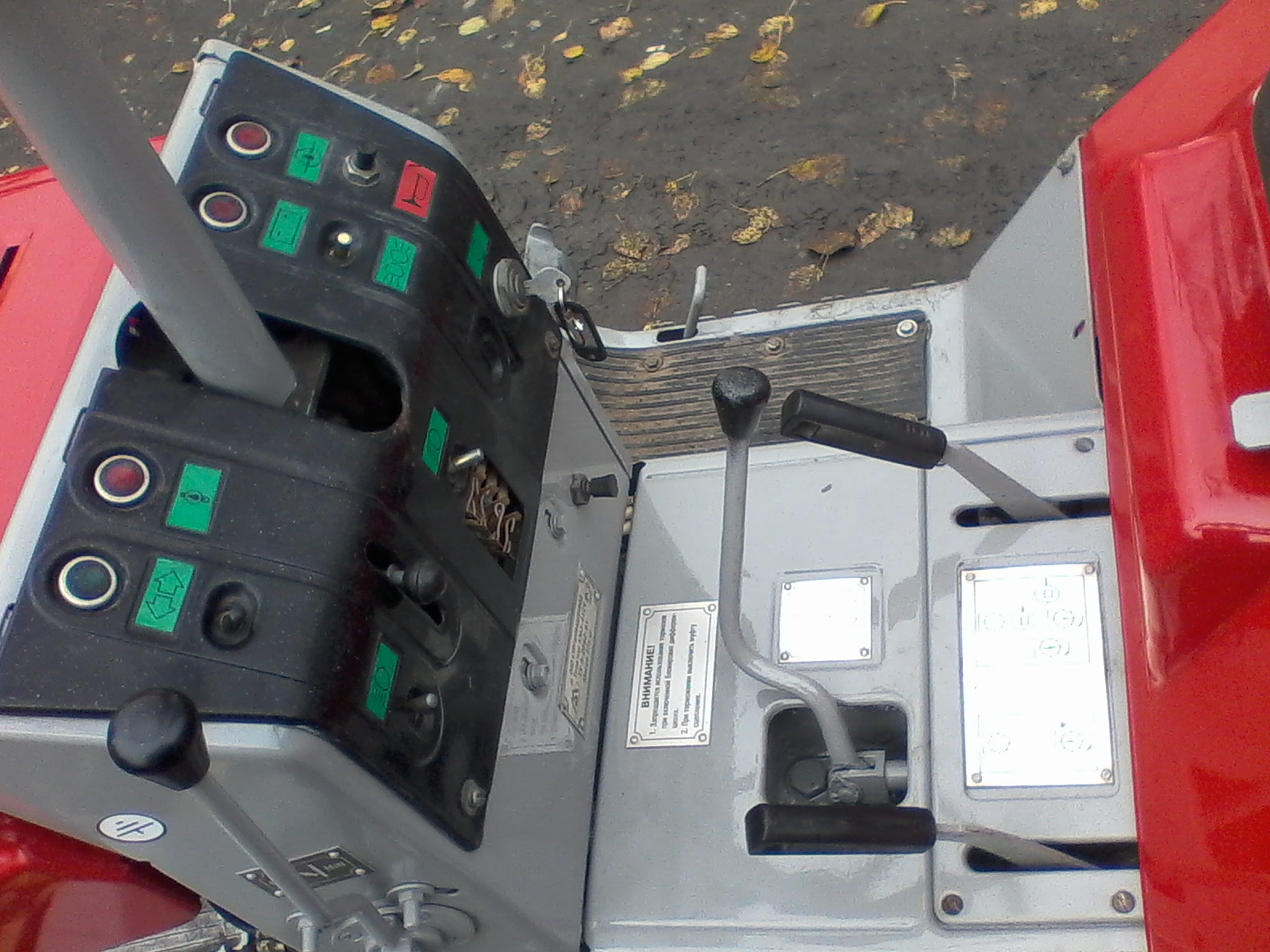

КМЗ-012 Кабина

Рабочее место механизатора оснащено подрессоренным водительским креслом, с возможностью регулировки. Непосредственно перед водителем расположена панель управления со всеми необходимыми для работы датчиками. По центру панели установлена регулируемая рулевая колонка. Под откидным сиденьем расположен топливный бак и аккумуляторы.

Габаритные размеры:

  • Конструкционная длина минитрактора — 1970 миллиметров.
  • Полная ширина по корпусу — 960 миллиметров.
  • Высота без крыши — 1970 миллиметров.
  • Высота с крышей — 2040 миллиметров.
  • Конструкционная длина минитрактора (с установленным навесным агрегатом) — 2310 миллиметров.
  • Полная ширина по корпусу (с установленным навесным агрегатом) — 960 миллиметров.
  • Полная высота (с установленным навесным агрегатом) — 2040 миллиметров.
  • Агротехнический просвет — 300 миллиметров.
  • Наименьшая ширина колеи передних колес — 700 миллиметров.
  • Наименьшая ширина колеи задних колес — 700 миллиметров.
  • Наибольшая ширина колеи передних колес — 900 миллиметров.
  • Наибольшая ширина колеи задних колес — 900 миллиметров.

Эксплуатация

Трактор КМЗ-012 получил от производителя вполне неплохой набор навесного оборудования, а точнее 23 наименования для коммунального и сельского хозяйства. И все же, наибольшее распространение машина получила в сельском хозяйстве, а точнее в ЛПХ.

На личном подворье где 20-50 соток земли и 3-5 гектаров сенокоса, трактор раскрыл свой потенциал наилучшим образом. Став надежным, экономичным помощником для людей проживающих в сельской местности и ведущих личное хозяйство в небольших масштабах.

Так же КМЗ-012 неплохо показал себя в условиях небольших животноводческих ферм. Здесь его компактные размеры позволяют ему маневрировать внутри корпусов, вовремя уборки навоза или раздачи кормов.

О применении КМЗ на практике, мы как всегда спросим у фермеров, которые лучше всех знают слабые и сильные стороны этой техники:

  1. Эксплуатирую КМЗ-012 на протяжении 7-и лет, трактором доволен. Из серьезных поломок за время работы, оборвало клапана на одном цилиндре, и то сам не доглядел. Приятным открытием стала идентичность поршневой с 30-сильным запорожцем. Пахал плугом с одним корпусом на глубину до 20-и см, глубже не тянет – не хватает веса. На покосе работаю боковыми граблями ГВК-6, валки собирал волокушей.
  2. Работаю на тракторенке преимущественно летом. Очень помогает в строительстве на подворье, где щебенку отвалом разровнять, где прицепной самодельной бетономешалкой поработать. Все транспортные работы тоже на нем. Пахота, если без фанатизма, сантиметров на 20 одним корпусом можно работать. Были бы независимыми ВОМ и гидравлика, цены бы ему не было.
  3. Мой ветеран уже 17 лет успешно трудится на фронтах нашего маленького фермерского хозяйства. Пашем на МТЗ, а все остальное — посадка, междурядка, опрыскивание и сбор урожая с 13 гектар картофеля на нем. В ремонте прост, а при должном обслуживании ломается он редко. В начале напрягали многочисленные масляные подтеки с коробки, после разборки оказалось, что качество литья оставляет желать лучшего и прокладки в некоторых местах просто не прожимаются, посадил все на герметик теперь все чистенько.

Исходя из нашего обзора и отзывов владельцев КМЗ-012, можно сделать выводы о его преимуществах и недостатках:

Преимущества:

  • Производителем представлено 4 силовых установки разных производителей. Есть из чего выбирать;
  • Машина компактна и маневренна;
  • Простота в обслуживании и ремонтопригодность;
  • Навесное оборудование для любых видов работ, 23 наименования.

Недостатки:

  • Главным недостатком владельцы называют зависимость ВОМ и гидравлического насоса от сцепления. Это создает неудобства при работе и требует определенной сноровки в управлении навесным оборудованием.
  • Выделяют так же малый вес машины, что снижает его тяговые характеристики. Это частично решается установкой дополнительных грузов.
  • Некачественное литье деталей корпуса КПП, вследствие чего появляются многочисленные подтеки и повышенный расход масла. Решается заменой прокладок на масло и термостойкий герметик.

Обкатка

Прежде, чем приступить к эксплуатации, необходимо провести обкатку. Это комплекс мероприятий, которые значительно улучшают работоспособность мотора, позволяя всем крупным узлам приработаться. Во время стартовых пусков наблюдайте за двигателем. Он должен работать ровно, без перебоев и лишних шумов. Следите, чтобы не было протеканий масла и топлива.

Производитель рекомендует использовать масло SAE 10W30, причем менять его нужно в соответствии с таблицей, приведенной в руководстве пользователя.

На первом этапе обкатки двигатель запускается на малых оборотах и без нагрузки. Такая работа длиться в течении 50 -75 часов. По истечению этого периода можно использовать трактор с нагрузкой. В течении всего периода обкатки необходимо проверять все крепления и болтовые соединения.

Проработка вала отбора мощности осуществляется сначала на холостом ходу, а потом на малых оборотах с незначительными отклонениями в течении 5-10 минут.

Надежность

Минитрактор КМЗ-012 может использоваться практически при любых погодных условиях. И это объясняется не наличием солнцезащитного козырька или съемной кабины, а силовым агрегатом, который имеет повышенную устойчивость к различным воздействиям окружающей среды. Данный показатель свойствен для всех предлагаемых двигателей.

Модернизация

Владельцы отечественной сельхоз. техники всегда старались свести к минимуму заводские недоработки или просто улучшить ее производительность и комфорт, внося в конструкцию свои изменения. КМЗ-012 не стал исключением.

Замена гидравлического насоса. Часто народные умельцы изготавливают или приспосабливают гидрообъемное оборудование не предусмотренное производителем, например фронтальный погрузчик. В этом случае мощности штатного НШ-6, как правило недостаточно, устанавливают НШ-10. Особых изменений в конструкцию при этом вносить не требуется.

Установка 3-х секционного гидрораспределителя. Как и предыдущая модернизация, необходима для работы с гидрообъемным оборудованием.

Установка сдвоенных задних колес. Часто при серьезных нагрузках трактор пробуксовывая начинает зарываться задними колесами. В этом случае может помочь установка спаренных задних колес. Это увеличивает площадь сцепления, но давление на грунт при этом значительно снижается. Производителем такая модернизация не предусмотрена, поэтому без токарных работ не обойтись.

Это наиболее популярные доработки, встречающиеся на КМЗ-012. Чтобы описать их все, или хотя бы подробно остановиться на представленных, потребуется отдельная статья.

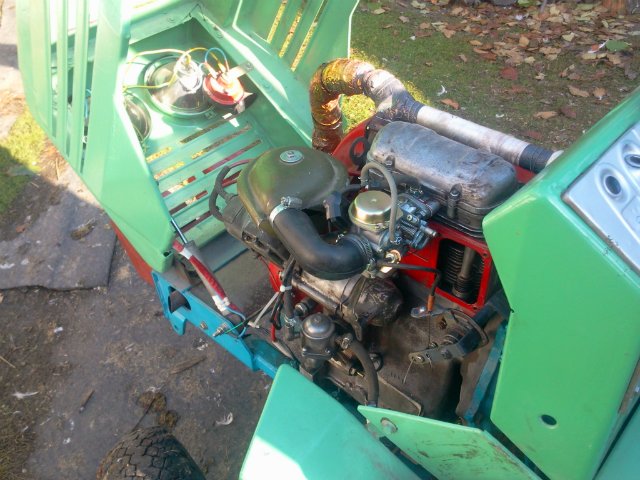

Особенности ремонта

Ключевые элементы минитрактора изготавливаются из высокопрочных материалов, что гарантирует длительный срок службы. ПО сравнению с иностранными аналогами техника имеет довольно простую конструкцию, благодаря чему производить ремонтные работы не только просто, но также и весьма удобно. Основные узлы расположены под капотом, аккумуляторная батарея и топливный резервуар под откидывающим водительским сидением.

Распространенные поломки

  1. Падение мощности.
  2. Увеличение расхода топлива.
  3. Появление черного дыма во время работы мотора.
  4. Существенный перегрев мотора.
  5. Возникновение посторонних шумов.
  6. Ощущение усиленной вибрации.
  7. Визуальное наблюдение подтеканий из масляного или топливного баков.
  8. Изменения в работе ходовой.
  9. Сбои в работе центральных систем.

Более подробно о некоторых из них.

Муфта сцепления не передает крутящий момент:

  • Отсутствует свободный ход педали (необходимо его настроить);
  • Износились ведущие диски или они имеют масляные пятна (их необходимо заменить или очистить);
  • Диски на шлицах заедают (следует проверить их положение и, при необходимости, устранить заедание).

Если навесное оборудование не поднимается:

  • Уровень масла в гидросистеме упал ниже минимальной отметки (долейте масло);
  • Насос гидросистемы выключен (включите его);
  • Предохранительный клапан гидросистемы зависает (разберите и очистите клапан).

Плохо тормозит:

  • Увеличился свободный ход педали (отрегулируйте ее положение);
  • Износился тормозной диск или колодка (замените соответствующие детали).

Перегревается коробка передач:

  • Малый зазор шестерни или подшипника (отрегулировать);
  • Недостаток масла или его низкое качество (добавить до необходимого уровня масло которое подходит под данную модель);

Не работает стартер:

  • Обрыв или плохой контакт провода (запаять или сцепить его);
  • Слабая зарядка аккумулятора (зарядить его);
  • Короткое замыкание (почистить поверхность коллектора или заменить щетки);
  • Плохой контакт магнитного переключателя (подкрутить ход переключателя на 2-3 оборота).

Своевременное выявление неисправности позволит избежать значительной поломки, а, следовательно, сократит расходы на ремонт. Для этого владелец должен уметь осуществлять диагностические процедуры. Желательно освоить основные принципы работы крупных узлов и механизмов минитрактора КМЗ.
