Минитрактор TZ-4K-14

Минитрактор TZ-4K-14 является компактной сельскохозяйственной машиной, разработанной чешским производителем. Данная модель использует многие элементы от предшественника (TZ-4K-10), но отличается от него множеством технических доработок и улучшений. Стоит отметить, что чешский минитрактор является одним из первых, которые в 1970-х годов закупал Советский Союз. Техника активно применялась в строительстве различных объектов для Олимпиады 1980 в Москве. На практике машина довольно хорошо себя показала, что обеспечило ей большую популярность на территориях СССР. Также в связи с этим TZ-4K-14 был взят для разработки советских мини-тракторов и конце 1980-х годов производитель «Таллэкс» представил свою версию мини-трактора МА-6210, которая выпускалась ограниченным количеством.

Машина имеет поворотную вилку, посредством которой соединены передний и задний мост. При выполнении поворота мосты мини-трактора поворачиваются на 45 градусов от относительно друг друга. Такое решение позволило добиться отличной маневренности, что позволило использовать машину в довольно стесненных условиях, поскольку наименьший радиус поворота составляет всего 1900 миллиметров. В целях обеспечения улучшенной проходимости конструкция вилки предусматривает подъем и опускание мостов на 11 градусов. Также для этого может регулироваться ширин передней и задней колеи. Изначально данный показатель составляет 700 миллиметров, но может быть расширен и до 1000 миллиметров.

Минитрактор использует одноцилиндровую двухтактную дизельную силовую установку, имеющую воздушное охлаждение. Двигатель может работать в любых условиях без перегрева, поскольку воздушная система охлаждения отлично справляется со своей задачей, так как габаритные размеры двигателя вышли довольно небольшими. Запуск агрегата осуществляется посредством электростартера, но также может быть запущен и в ручную. Используемая коробка переключения передач обладает четырьмя реверсивными передачами, как для передвижения в перед, так и для передвижения в обратном направлении. На каждом мосту установлен дифференциал. Дифференциал переднего моста имеет функции блокировки, поскольку этот мост в модели является ведущим. Производитель добавил в мини-трактор две независимые тормозные системы, среди которых ручной передний тормоз и ножной задний.

Назначение

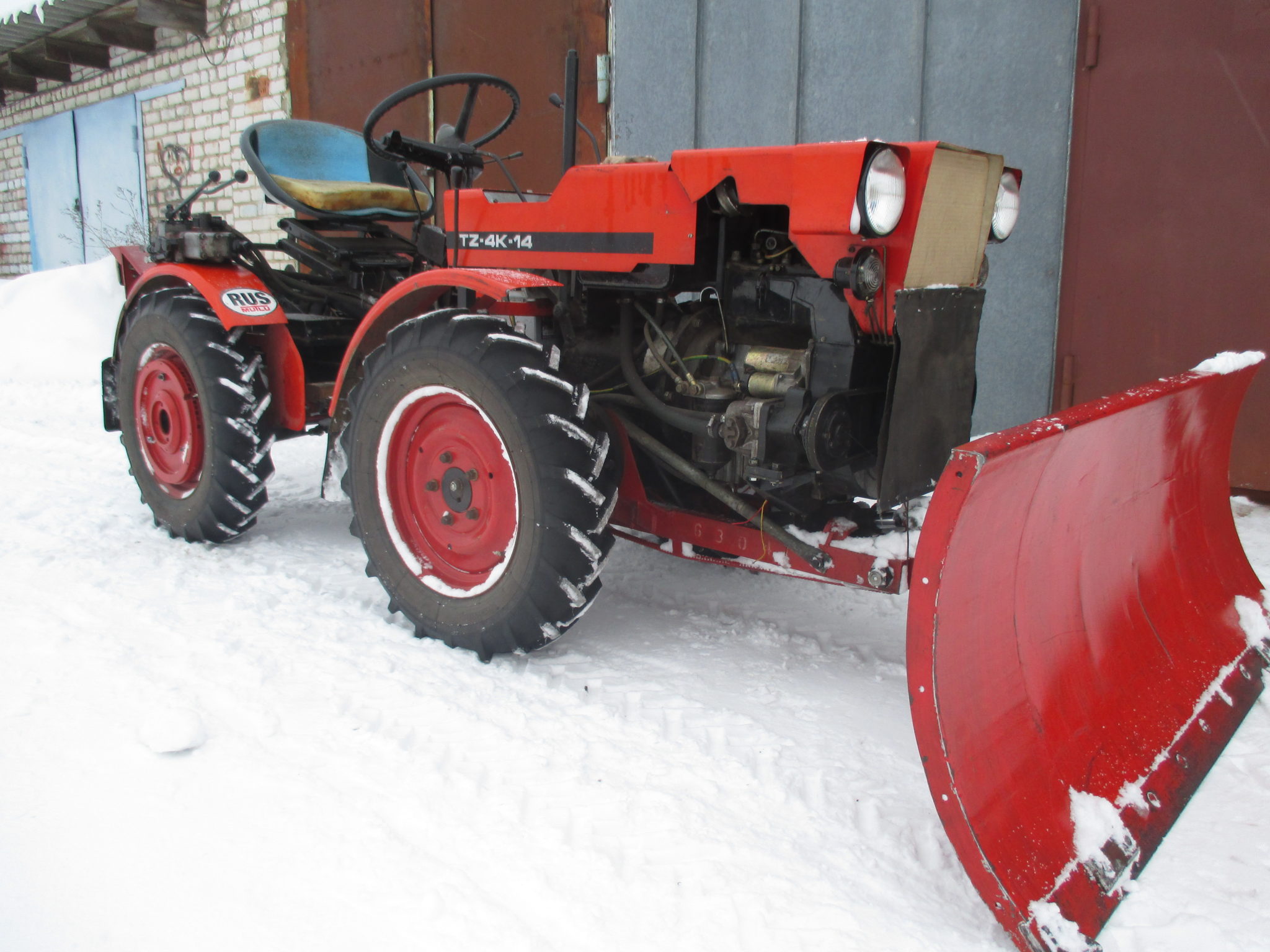

Минитрактор TZ-4K-14 во времена Советского Союза эксплуатировался практически везде, в каждой сфере деятельности. Техника пользовалась большой популярностью в строительстве, коммунальных и сельских хозяйствах. В строительстве трактор в основном выполнял транспортировку каких-либо грузов и материалов, а также разравнивание насыпей. В сельских хозяйствах техника активно использовалась для всех видов работы, так как это позволял произвести весьма обширный ассортимент дополнительного навесного оборудования. В коммунальных службах мини-трактор применялся в основном для очистки каких-либо площадок от снега, но не стоит исключать и транспортировку различных грузов.

TZ-4K-14 общий

В настоящее время данная техника также используется, но по большей части лишь в теплицах, огородах, фермах и небольших сельских хозяйствах. Большая потребность в модели обусловлена не только широким выбором дополнительных навесных и прицепных агрегатов, но также и отличными эксплуатационными показателями, ключевыми из которых являются маневренность и проходимость. Машина способна буксировать прицепы массой до 1500 килограмм. Но мини-трактор TZ-4K-14 вышел не очень удобным при работе с плугами, поскольку шарнирно-сочлененная рама при вспахивании почвы приносит много неудобств.

Технические характеристики

Характеристики двигателя:

  • Тип устанавливаемого двигателя — дизельный, рядный.
  • Марка устанавливаемого двигателя — 1Д90ТА.
  • Количество цилиндров — 1 цилиндр.
  • Суммарный рабочий объем цилиндров — 660 кубов.
  • Наибольшая частота вращения коленчатого вала — 2200 оборотов в минуту.
  • Диаметр цилиндра — 90 миллиметров.
  • Ход поршней — 104 миллиметра.
  • Степень сжатия в цилиндре — 15.
  • Номинальная мощность на выходе — 12 лошадиных сил/8.8 киловатт.
  • Максимальная мощность на выходе — 13 лошадиных сил/9.6 киловатт.
  • Мощность двигателя при частоте вращения в 1800 оборотов в минуту — 9 лошадиных сил/6.6 киловатт.
  • Мощность двигателя при частоте вращения в 2000 оборотов в минуту — 10 лошадиных сил/7.4 киловатт.
  • Тип системы охлаждения — воздушная.
  • Тип системы запуска — электростартерный или ручной.
  • Тип системы смазки — поршневой масляный насос.
  • Среднее потребление масла — 48 грамм.
  • Среднее потребление дизельного топлива — 210 грамм на одну лошадиную силу.
  • Конструкционный вес агрегата с маховиком — 100 килограмм.
  • Вес маховика — 22 килограмма.
  • Наибольший крутящий момент маховика — 1.22 килограмм на метр.
  • При частоте вращения в 1500 оборотов в минуту поршень двигается со скоростью — 5.2 метров в секунду.
  • При частоте вращения в 1800 оборотов в минуту поршень двигается со скоростью — 6.24 метров в секунду.
  • При частоте вращения в 2000 оборотов в минуту поршень двигается со скоростью — 6.93 метров в секунду.
  • При частоте вращения в 2200 оборотов в минуту поршень двигается со скоростью — 7.62 метров в секунду.

Характеристики трансмиссии:

  • Тип устанавливаемой коробки переключения передач — механическая.
  • Тип привода — полный.
  • Блокировка дифференциала — автоматическая.
  • Количество передних передач — 4.
  • Количество задних передач — 4.
  • Тип сцепления — сухое, однодисковое постоянно замкнутое.
  • Передаточное число первой передней передачи — 120.6:1.
  • Передаточное число второй передней передачи — 54.3:1.
  • Передаточное число третьей передней передачи — 41.8:1.
  • Передаточное число четвертой передней передачи — 16.9:1.
  • Передаточное число первой задней передачи — 157:1.
  • Передаточное число второй задней передачи — 70.4:1.
  • Передаточное число третьей задней передачи — 54.3:1.
  • Передаточное число четвертой задней передачи — 22.0:1.
  • Максимальная скорость передвижения на первой передней передаче — 2.32 километра в час.
  • Максимальная скорость передвижения на второй передней передаче — 5.15 километров в час.
  • Максимальная скорость передвижения на третьей передней передаче — 6.60 километров в час.
  • Максимальная скорость передвижения на четвертой передней передаче — 16.45 километров в час.
  • Максимальная скорость передвижения на первой задней передаче — 1.77 километр в час.
  • Максимальная скорость передвижения на второй задней передаче — 3.96 километра в час.
  • Максимальная скорость передвижения на третьей задней передаче — 5.15 километров в час.
  • Максимальная скорость передвижения на четвертой задней передаче — 12.70 километров в час.

Характеристики вала отбора мощности:

  • Тип устанавливаемого ВОМ — независимый.
  • Количество скоростей вала отбора мощности — 1.
  • Количество шлицов — 6.
  • Контроль — механический.
  • Частота вращения ВОМ — 825 оборотов в минуту.

Особенности устройства

Минитрактор пригоден для выполнения массы различных задач в сельском хозяйстве, коммунальном хозяйстве и строительстве. Это объясняется следующими особенностями:

  1. Техника обладает отличными тягово-сцепными характеристиками, что позволяет машине буксировать за собой по грунтовым дорогам различные виды тракторных тележек, рассчитанных на грузоподъемность в 600 килограмм и выше.
  2. Благодаря наличию навесного и прицепного оборудования, данный мини-трактор способен выполнить массу задач, среди которых вспахивание грунтов, посев, обработка растений, сбор урожая и его транспортировка на место хранения.
  3. Большая часть ремонтных работ не требует специального оборудования, поэтому достаточно сложные отказы и неисправности тракторов их владельцы могут устранить самостоятельно, с помощью стандартного набора инструментов.

В целях повышения безопасности при передвижении по дорогам общего пользования в темное время суток или в условиях плохой видимости, машина была оснащена некоторым светотехническим и сигнальным оборудованием.

Габаритные размеры:

  • Конструкционная длина мини-трактора — 2750 миллиметров.
  • Наименьшая полная ширина — 950 миллиметров.
  • Наибольшая полная ширина — 1170 миллиметров.
  • Полная высота — 1300 миллиметров.
  • Наименьшая ширина передней колеи — 700 миллиметров.
  • Наименьшая ширина задней колеи — 700 миллиметров.
  • Наибольшая ширина передней колеи — 1000 миллиметров.
  • Наибольшая ширина задней колеи — 1000 миллиметров.
  • Наименьший дорожный просвет — 370 миллиметров.
  • Наименьший дорожный просвет у порталов — 250 миллиметров.
  • Наименьший радиус поворота — 1900 миллиметров.

Эксплуатационные характеристики:

  • Эксплуатационная масса — 870 килограмм.
  • Вместимость топливного бака — 11 литров.
  • Наибольшая скорость передвижения вперед — 16.45 километров в час.
  • Наибольшая скорость передвижения назад — 12.70 километров в час.
  • Размер передних дисков — 4.00-16.
  • Размер задних дисков — 4.00-16.
  • Размер передних шин — 6.00-16.
  • Размер задних шин — 6.00-16.

Надежность

Минитрактор TZ-4K-14 в первую очередь славится своей надежностью и безотказностью даже при эксплуатации в самых суровых условиях. Каждый элемент конструкции имеет увеличенный рабочий ресурс, что гарантирует долгую и исправную работу техники.

Особенности ремонта

Модель не требует сложно технического обслуживания. Данный процесс можно разделить на 2 этапа:

Месячное обслуживание (после проведения 200 рабочих часов).

  • Дневной и недельный уход
  • Удаление нагара из глушителя выхлопной системы.
  • Прочистка топливного фильтра и в случае необходимости его замена.
  • Замена масла трансмиссионной системы.
  • Подтягивание болтов головки блока цилиндров.

Полугодовое обслуживание (после проведения 1000 рабочих часов).

  • Проверка зазоров подшипников.
  • Прочистка топливного бака.
  • Очистка поршня и поршневых колец или же их замена.
  • Регулировка сцепления.
  • Замена шин для обеспечения равномерного износа.

Преимущества и недостатки

Проверенный временем чешский минитрактор TZ 4K 14 не теряет актуальности и сегодня, когда ассортимент мобильной и компактной техники не ограничен. TZ справляется с большей частью сельскохозяйственных работ при наличии минимального комплекта навесного оборудования. Его применяют для вспашки почвы, посева культур, транспортировки урожая до мест хранения или переработки.

Для помощи с уборкой снега или мусора, на стройплощадках такой минитрактор тоже считается незаменимым помощником. Он способен буксировать по грунтовым дорогам тракторные тележки грузоподъемностью до 600 кг.

Среди преимуществ владельцы техники отмечают и ремонтопригодность машины.

Большинство неисправностей владельцы при помощи стандартного комплекта инструментов могут устранить самостоятельно.

Недостатки техники связаны с тем, что по прошествии десятилетий стало проблематично подбирать расходные материалы к трактору, а сервисные центры по обслуживанию подобной техники отсутствуют. Многие владельцы TZ вынуждены для ремонта и восстановления узлов приспосабливать запчасти от однотипных моделей.
