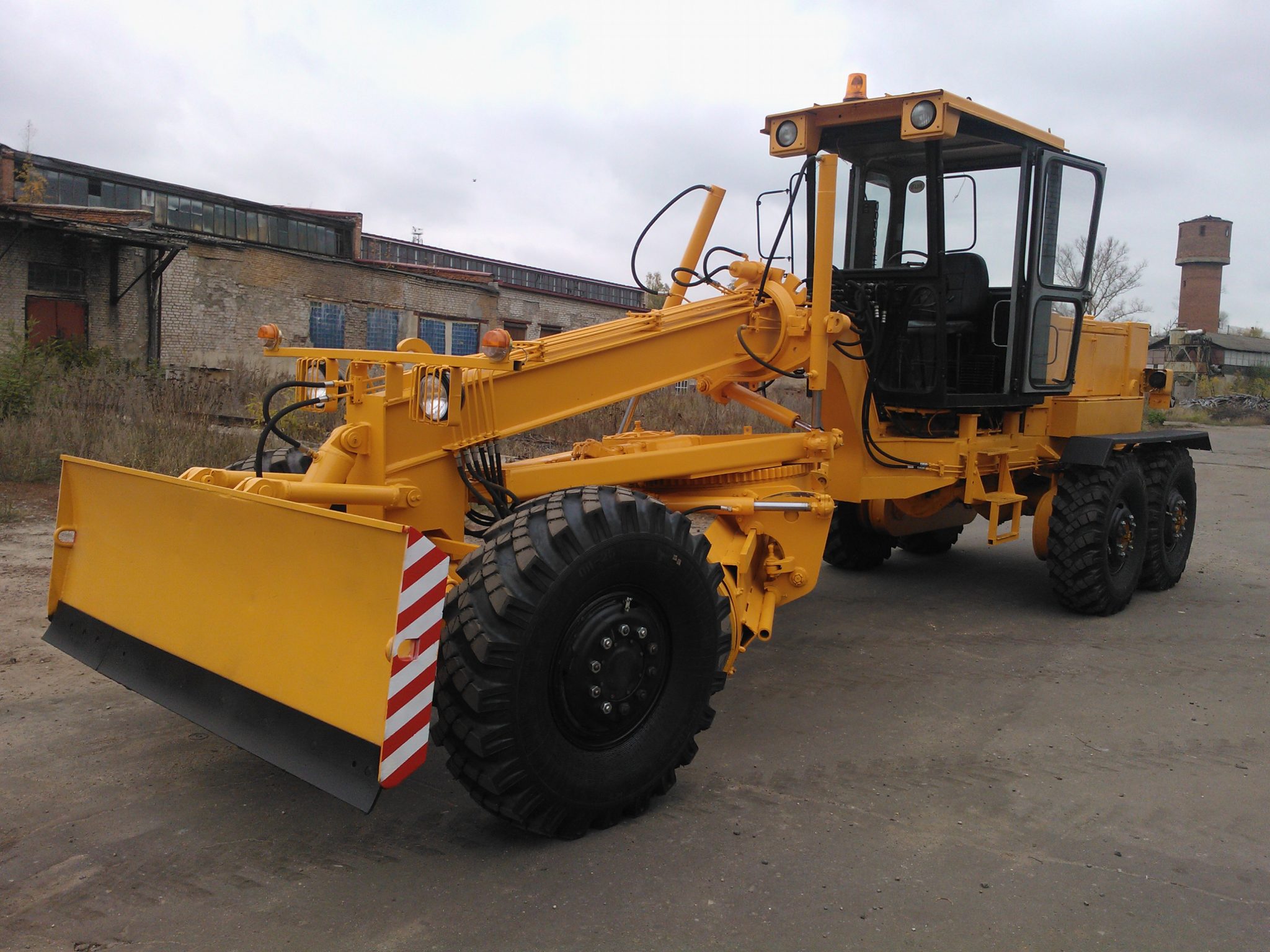

Автогрейдер ДЗ 180

Автогрейдер ДЗ-180 представляет собой самоходную машину, в которой основным рабочим органом является грейдерный отвал с ножами. Отвал установлен между мостами ходового оборудования, под небольшим углом к продольной оси. Производством этой машины занимался Брянский Арсенал, но сейчас модель снята с производства. Машина по-прежнему актуальна и эффективна для строительных и дорожных работ. Покупатели ценят технические особенности: самостоятельное отправление в место проведения работ, большой запас деталей на замену, простое обслуживание.

Назначение

Автогрейдер ДЗ 180

ДЗ-180 — это средний автогрейдер, работающий с грунтом. Среди его главных преимуществ можно отметить специальную конструкцию и мощный двигатель. Кроме того ДЗ-180:

  1. Очень удобен при устройстве дорожного полотна. Благодаря наличию в конструкции бульдозерного ножа, грейдерного отвала с поворотными кругами и рыхлителя-кирковщика, диапазон его рабочих возможностей достаточно большой.
  2. Это позволяет ему работать на различных грунтах от I до III категории, при различном рельефе прокладываемой дороги.
  3. С его помощью выполняются не только планировка площадей, но и возведение и профилирование насыпей.
  4. ДЗ-180 применяют для формирования корыта дороги.
  5. Постоянно используется, чтобы смешивать грунт с разными добавками и вяжущими ингредиентами.
  6. Помимо специальных СДР, его часто применяют при очистке дорог, обочин и площадей от снега.
  7. При помощи рыхлителя-кирковщика вскрывают асфальт или булыжник на дорожном полотне.
  8. Дорожники постоянно используют этот грейдер при ремонте дорог. Также он применяется для поддержания околодорожных канав, кювета и насыпей в рабочем состоянии.

Технические характеристики

Длительное хранение автогрейдера ДЗ-180 обусловлена специальной конструкцией транспортного средства, где есть возможности эксплуатировать машину как при температуре -40С, так и в условиях жаркого климата, до +40С.  В таблице приведены основные технические данные спецтехники

НАИМЕНОВАНИЕ  ЗНАЧЕНИЕ
Класс спецтехники  Средний, тип 140
Вес машины, кг  12500
Технические параметры машины 8 950х2 500х3 510 мм
Размер отвала грейдера, кг 3 740х620
Размер отвала бульдозерного типа, мм 2 475х840
Максимальный вынос в сторону ГО по отношению к тяговой раме, мм 800
Вынос ГО по отношению основной плоскости грунта,мм  250
Количество зубьев рыхлителя, шт.  3
Ширина для обработки рыхлителем, мм  1300
Допустимая глубина обработки рыхлителем, мм  250
Общее управление  Гидравлическое
Рама (учитывается модификация) Жесткий тип или шарнирно-сочленённый
Формула колёсная 1х2х3
Предельный радиус разворота, м 12,5
Размер колёсной базы в дюймах  14,0-20,0
Трансмиссионное управление  Гидравлика или Механика
Моторная часть Дизель А-01МС или А-01М
Параметр мощности, л.с.  130
Скоростной режим  От 4 до 43 км\час в зависимости от положения машины

В 1994 году производитель начал выпуск новой модели грейдерного агрегата с индексом А, который указывал на наличие нового вида мотора, который имел серию Д-260.2, а также улучшенные по многим параметрам данные трансмиссии. Чуть позже решено было модернизировать действующий автогрейдер под новый тип машины, который получил название ГС-14-02. Данный модельный ряд ничем не отличается от принципиальной характеристики действующей серии, но имеет доработанные технические и конструкционные решения.

Технические характеристики модификации 180а

Средний грейдер ДЗ 180 имеет обновленную модификацию под названием ДЗ 180а. Это самоходная машина полутяжелого типа, имеющая грейдерный отвал с ножами. Главная особенность этой модели – это более мощный двигатель Д-260.2 и усовершенствованная система трансмиссии. Основные габариты и рабочие параметры модифицированного автогрейдера существенно не изменены, он также принадлежит к классу 140.

Он имеет ту же самую сферу использования, что и основная модель. Он может применяться для работы на грунтах 1 – 3 категории, рыхления асфальтового покрытия и очистки дорог от снега.

Автогрейдер ДЗ 180а, технические характеристики и конструктивные преимущества:

  • Двигатель с турбонаддувом;
  • Более компактные геометрические размеры;
  • Усовершенствованная система автоматики;
  • Система точного контроля грейдерного отвала, а также шарнирной рамы и колёс;
  • Дисплей, отражающий в реальном времени положение всех агрегатов системы и рабочие параметры грейдера;
  • Возможность работы с поверхностями различного типа, такими как сухой или мокрый грунт, снег или лёд;
  • Три варианта конструкции коробки передач;
  • Модифицированная 6-ступенчатая гидравлическая трансмиссия;
  • Автоматическая регулировка положения грейдерного или бульдозерного отвала.

Всё это обеспечивает простоту обслуживания и отличную проходимость в самых тяжелых условиях, в том числе по бездорожью.

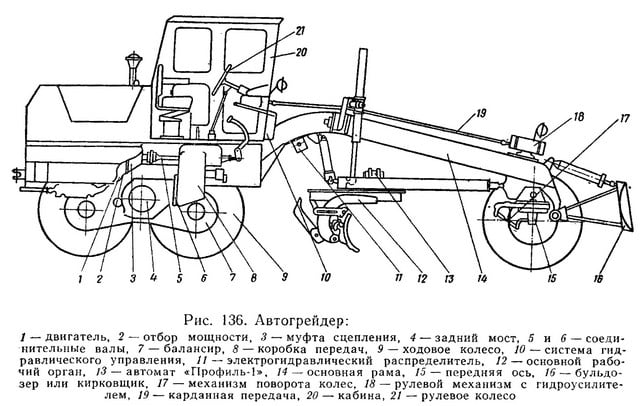

Устройство

Автогрейдер ДЗ 180

Грейдер ДЗ 180 имеет вес 12,5 тонн и радиус раз ворота 12,5 метра. На ровном дорожном покрытии он способен развивать максимальную скорость 43 км/ч. Автогрейдер ДЗ 180, технические характеристики и конструктивные особенности:

  • Колёсная система типа А;
  • Управляемые колёса;
  • Шарнирно-управляемая рама;
  • Мощность двигателя от 80 до 100 кВт;
  • Возможность приобрести автогрейдер с автоматической или полуавтоматической системой трансмиссии;
  • Гидромеханическая система коробки передач.

Продумана система обеспечения безопасности водителя-оператора при выполнении работ. Кабина оборудована защитой от опрокидывания и от падающих на крышу предметов.

  • по мощности двигателя от 80 до 110 кВт этот агрегат относится к классу 140, то есть самоходные грейдеры среднего типа;
  • по конструктивным особенностям рабочего органа он относится к дорожным агрегатам с грейдерным отвалом, имеющим возможность полного поворота;
  • согласно колесной схеме, он имеет А — переднюю ось, на которой расположены
  • управляемые колеса, Б — заднюю тележку, имеющую две оси с четырьмя ведущими колесами, и В — всего три оси;
  • шарнирно-сочлененная рама составляет основу всего грейдерного агрегата, конструктивно это две полурамы (впереди и сзади), которые соединяются вертикальным шарниром, располагающимся рядом с осью балансирной тележки;
  • грейдерный отвал, являющийся главным рабочим оборудованием этой машины, крепится на поворотном круге, закрепленном на тяговой раме, у него имеются двухлезвийные ножи, которые можно заменять;
  • основные характеристики двигателя автогрейдера ДЗ 180
  • ГО перемещается вверх-вниз при помощи гидравлических цилиндров, а разворачивается вокруг оси на полноповоротном круге, кроме того, имеется система цилиндров, под их воздействием ГО перемещается в угловом отношении с целью обработки откосов и насыпей;
  • в качестве дополнительного рабочего оборудования используются бульдозерный отвал, находящийся в передней части машины, и кирковщик, который можно подвешивать впереди, в середине и в задней части агрегата. Также возможна навеска удлинителя рабочего отвала;
  • на современных автогрейдерах этого класса применяются компьютерные системы регулирования работы ГО в поперечном и продольном положениях для повышения точности и качества обработки грунтовых или гравийных поверхностей;
  • если учитывать тип трансмиссии, то ДЗ 180 относится к обоим видам, на нем может быть установлена как механическая, так и гидромеханическая коробка передач.

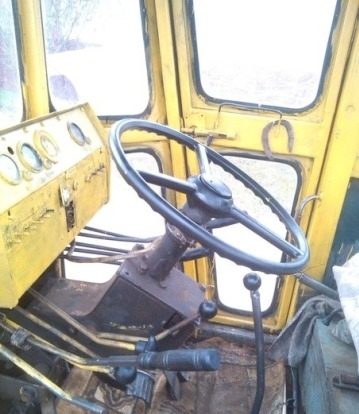

Кабина

Автогрейдер ДЗ 180 кабина

Оператор ДЗ 180 имеет возможность размещаться в комфортной кабине, выполненной с учетом всех современных требований к эргономике и удобству управления сложной спецтехникой.

Остекление позволяет без напряжения контролировать из кабины весь технологический процесс. Есть стеклоочистители с омывателями.

Кресло оператора имеет все степени регулировки, для того чтобы водитель может чувствовать себя за управлением с полным удобством.

Для создания нормальной атмосферы в кабине установлены отопитель и кондиционер. Имеется приточно-вытяжной люк, с помощью которого обеспечивается постоянное проветривание.

Приборная доска и рычаги, а также педали управления движением и рабочими органами находятся в зоне хорошей видимости и доступности к манипулированию кнопками, выключателями и рычагами.

Продумана система обеспечения безопасности водителя-оператора при выполнении работ. Кабина оборудована защитой от опрокидывания и от падающих на крышу предметов.

На ее крыше также установлен проблесковый маячок желтого цвета, оповещающий водителей других машин о работающей спецтехнике.

Освещение в темное время суток осуществляется с помощью передних фар, расположенных на тяговой раме в районе передних колес, а также фар в верхней части кабины. Возможна установка фары-прожектора и на кабине с правой стороны от водителя.

Управление движением осуществляется с помощью рулевого колеса. Он располагается на рулевой колонке.

Она в свою очередь сопряжена с гидроусилителями рулевого управления. Через систему тяг управляются колеса, находящиеся на передней оси.

Кроме поворота колес, при развороте можно регулировать раму на шарнире на угол до 25 градусов. Это в полтора раза уменьшает радиус разворота.

Кроме того, передние пневмоколеса могут устанавливаться при боковом наклоне в двадцать градусов, причем в обе стороны, что повышает устойчивость грейдера при обработке откосов.
