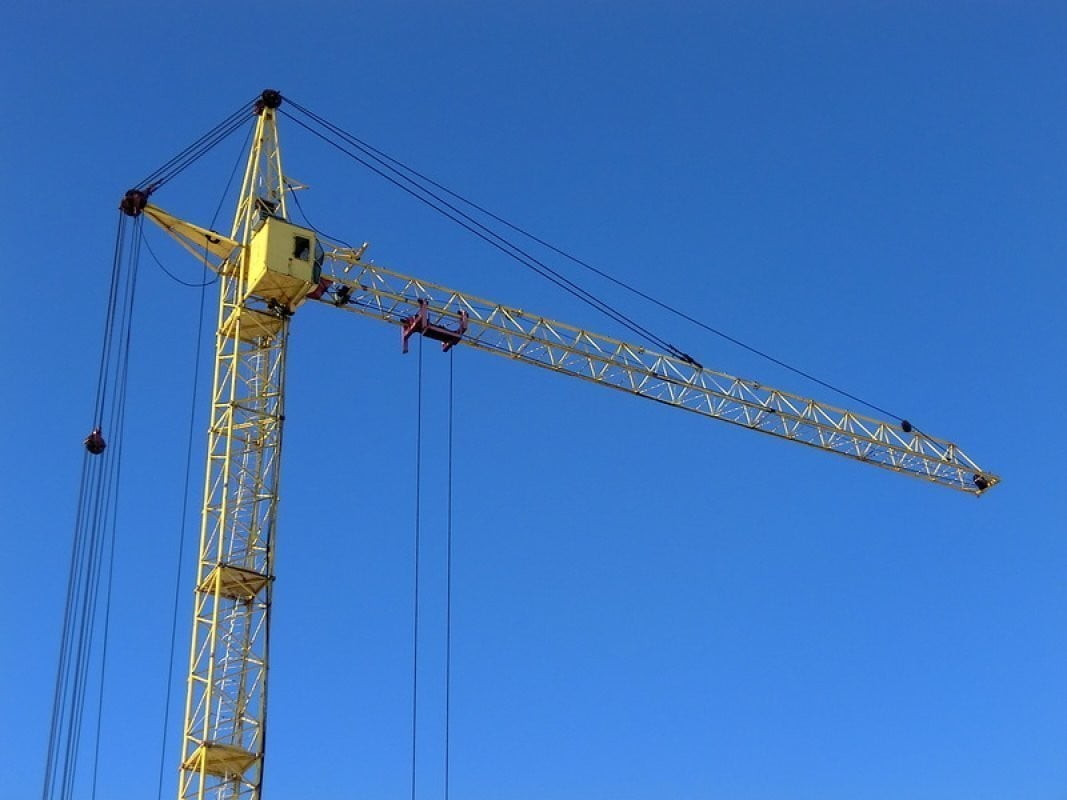

Башенный кран КБ-408

Башенный кран КБ-408 – это специальная техника на рельсовом ходу, которая используется для механизации строительных работ, на высоте до 72,7 метров и с грузами до 10 тонн.

Кран башенный КБ-408 является строительным передвижным полноповоротным краном на рельсовом ходу с поворотной башней и балочной стрелой с грузовой тележкой, обеспечивающей вертикальную и горизонтальную транспортировку строительных деталей и материалов. Кран перевозится с объекта на объект в разобранном виде. Монтаж осуществляется собственными механизмами и с помощью автомобильного крана.

Кран КБ-408 относится к 4-ой размерной группе башенных кранов и имеет одинаковые основные узлы с кранами этой группы.

Конструкция стрелы секционная. Конструкция стрелы крана сделана из металлических труб в виде решетчатой конструкции, модули стрелы соединяются между собой с помощью фланцевых соединений. Кран КБ 408 можно монтировать с наклонной стрелой. Вылет изменяется путем перемещения каретки.

Башня крана имеет модульную конструкцию. Количество модулей башни на кранах КБ-408 варьируется от 2 до 5 штук. (в зависимости от исполнения крана).

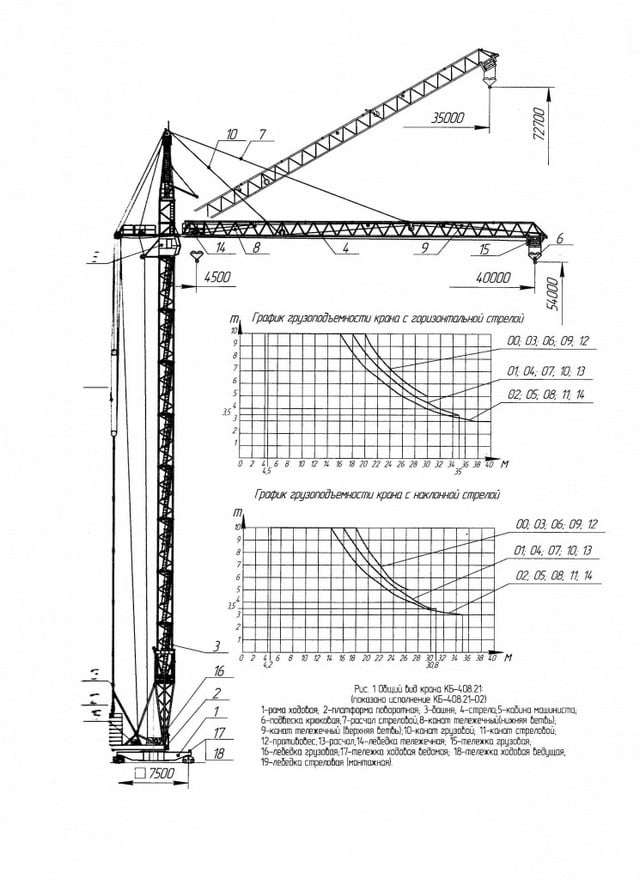

Технические характеристики

Масса крана общая (в рабочем состоянии), т 95,2
Грузоподъемность максимальная, т 10,0
Грузоподъемность при максимальном вылете стрелы, т 6,0
Вылет стрелы, м 6,0-30,0
Вылет при максимальной грузоподъемности, м 16,0
Грузовой момент, (кНм) тм 160,0
Высота подъема максимальная, м(горизонтальная стрела/наклонная стрела) 46,6 / 57,8
Суммарная мощность эл. двигателей, кВт 123,6
Глубина опускания, м 5,0
Частота вращения башенного крана, об./мин 0,65
Конструктивная масса крана, т 54,8
Скорость подъема груза макс. массы, м/мин 36,0
Скорость подъема груза максимальная, м/мин 67,0
Скорость плавной посадки груза, м/мин 4,8
Скорость передвижения грузовой тележки, м/мин
горизонтальная стрела/наклонная стрела
7,0 / 30,0
Скорость передвижения крана, м/мин 18,0
База, м 6,0
Колея, м 6,0
Задний габарит, м 4,35
Наименьший радиус закругления пути
(внутреннего рельса), м
12,0

Устройство

Поворотная платформа и поворотный механизм

Платформа КБ-408 идентична по конструкции КБ-160. Изменена конструкция поворотного механизма — он выглядит как роликовый круг (в один ряд) диаметром 2500 мм. Кроме этого на кране появились лебедки, блоки и электрооборудование для грузовой тележки.

Ходовая рама с поворотными флюгерами

Ходовая рама с поворотными флюгерами, портал. Аналогична серии КБ-401 и КБ-402.

Портал

Конструкция портала и рамы крана КБ-408 идентична конструкции кранов КБ-160.

Секции башни

Инвентарные секции. Количество на кранах от 2 до 5 (6) шт. (в зависимости от исполнения крана).

Башня

По конструкции башня унифицирована с некоторыми узлами крана КБ-160, за исключением конструкции и оснащения оголовка башни. Отличается длиной канатов полиспаста и максимально возможным количеством установленных инвентарных секций, а также изменена конструкция головной секции башни — теперь она стала разборной.

Оголовок

Элемент башни, устроен как решетка из металла.  Имеет стойки, лестницы, площадки.

На самом верху оголовка крепят стреловой расчал, грузовой канат. Имеется устройство для отвода молний, анемометр.

Головная секция

К ней крепят блоки двух канатов для перемещения тележек и грузов. На верхушке устанавливают сигнальный огонь, в нижней — буферные ограничители для тележек.

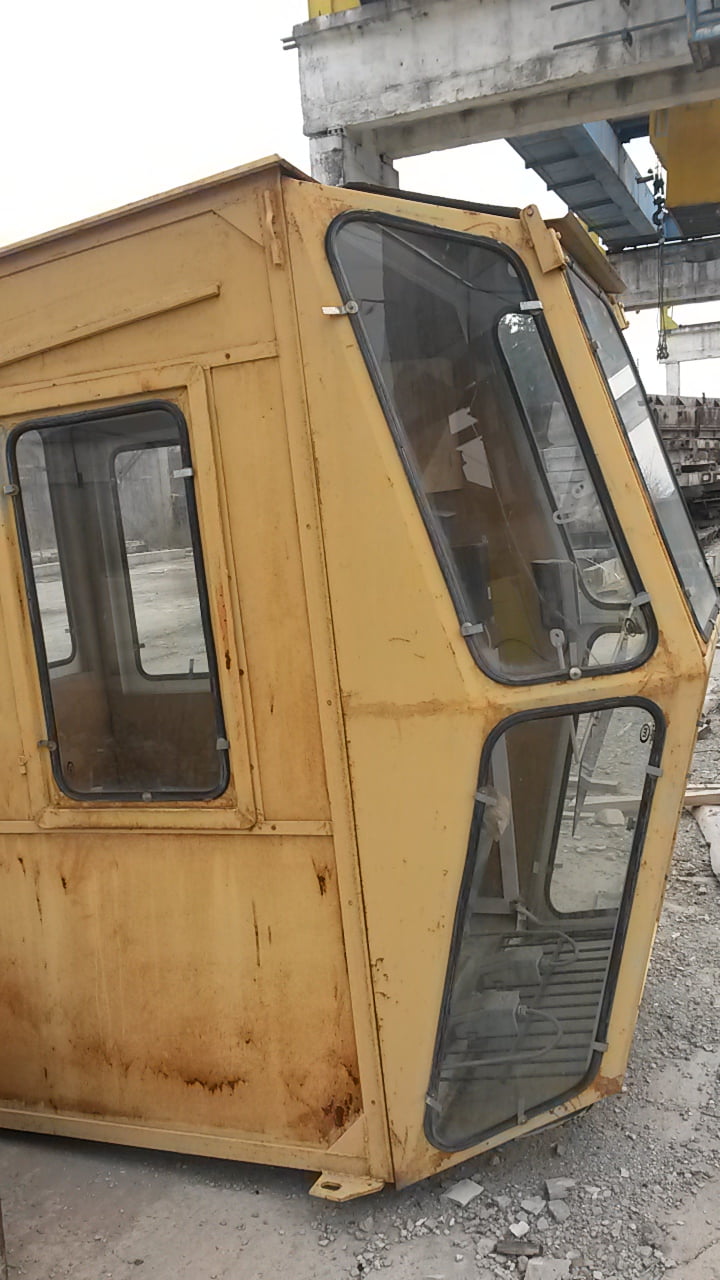

Кабина управления

На данном кране устанавливается унифицированная кабина для высоких кранов (установка на высоте свыше 20 м). На базовой, модели-первенце установлена унифицированная кабина для низких кранов (установка на высоте до 20 м). Способы крепления аналогичны КБ-160, а также других сериях кранов из типа КБ. Отличается от кабины базовой модели более совершенной конструкцией, приспособленной для удобного обзора на большей высоте крана, а также отличается внутренним наполнением и оснащением — улучшенным утеплением и обогревательными панелями. Дополнительно может оснащаться кондиционером.

Балочная стрела крана

Конструкция основной стрелы секционная. Сделана из металлических труб в виде решетчатой конструкции, секции соединяются между собой с помощью фланцевых соединений. По стреле перемещается грузовая тележка с крюковой обоймой. Вылет меняется путем наклона стрелы, а также путем перемещения грузовой тележки.

Крюковая обойма

Крюковая обойма представляет собой двухосную подвеску: две щеки, две оси, на которых на шарикоподшипниках установлены блоки, траверсы и крюк. Дополнительно присутствуют металлические внешние защитные кожухи для блоков крюковой обоймы.

Особенности транспортировки и управления краном

Для транспортировки полноповоротного крана на стройплощадку стрелу, грузовую тележку и другие крупногабаритные элементы конструкции демонтируются. При помощи подкатных тележек перемещаются на строительную площадку инвентарные отсеки, ж/б балластовые плиты и стрела.

Для осуществления перевозки и возможности дальнейшего управления краном КБ-408 обязательным условием является разрешение Госавтоинспекции. В результате согласования порядка транспортировки и эксплуатации техники с соответствующими органами получается разрешение на выезд и использование крана. В отдельных случаях, в соответствии с ПДД, может быть выдан автомобиль-сопровождение.

Управлять краном КБ-408 разрешено исключительно квалифицированному крановщику, который имеет соответствующее образование, владеет навыками работы со спецтехникой, знает строение установки и правила поведения в экстренных ситуациях.
