Экскаватор Caterpillar 320

В данной статье поближе рассмотрим метра спецтехники Caterpillar на примере 320 модели. Проверим действительно ли он так хорош, как о нём говорят.

Экскаватор Caterpillar 320DL на гусеничном ходу представляет собой современную специальную строительную машину. Он характеризуется высокой надежностью и качественной системой управления, мощным двигателем и долговечной гидросистемой.

За счет возможности установки дополнительного оборудования достигается универсальность техники и продуктивность работ. Для достижения максимального эффекта предусмотрена система для быстрой замены рабочих органов. В качестве вспомогательных агрегатов используются грейфер, ковш «обратная лопата», гидравлический молот и т.д.

Назначение

Экскаватор Caterpillar 320

Экскаватор отличается довольно широким спектром применения. Техника может использоваться в таких отраслях, как добывающая, строительная и коммунальная. Машина наиболее востребована при выполнении следующих видов работ:

  •   выкапывании котлованов под сооружение фундаментов;
  •   разработке траншей под магистральные трубопроводы и коммуникационные сети;
  •   разравнивании строительных площадок;
  •   проведении погрузочно-разгрузочных операций;
  •   возведении песчаных насыпей;
  •   разработке месторождений.

Диапазон рабочих температур составляет -50/+50 градусов, что обеспечивает возможность работы в любое время года. К преимуществам машины относится экономичность как с точки зрения потребления горючего, так и затрат на обслуживание. Разработчики предусмотрели технические решения, которые уменьшают расходы на ремонт, эксплуатацию и уход за техникой. По окончании смены оператор может проконтролировать наработку.

Компания Cat занимается производством моделей с компактным, стандартным и уменьшенным радиусом поворота, что является ее особенностью. Потребитель может подобрать машину с необходимыми параметрами.

К системам контроля Cat 320DL относится система Product Link, которая отслеживает положение экскаватора, продолжительность смены, его эксплуатационное состояние. Кроме того, она гарантирует безопасность.

Доступ к данным бортового компьютера возможен без непосредственного подключения к технике, считывать информацию можно дистанционно благодаря установке системы Connect LINK. Это положительно сказывается на производительности работ, позволяет контролировать процесс и определять сроки выполнения поставленной задачи.

Технические характеристики

Cat 320

К техническим характеристикам Cat 320 относятся:

вес 22,1 т;
усилие на поворотной платформе 62 кНм;
глубина рытья 7,58 м;
радиус рытья 10,68 м;
высота выгрузки 1,31-7,02 м;
высота реза 9,87 м;
вместительность рабочего органа 0,8-1,2 м3;
сила на крюке 206 кН;
ширина режущей кромки 1 м.



Расход топлива

Емкость топливного бака модели «Катерпиллер 320» составляет 290 л. Экскаватор отличается небольшим расходом топлива. Потребление горючего зависит от характера работы:

  • легкий – 10-14 л/час;
  • средний – 17-20 л/час;
  • напряженный – 20-23 л/час.

Двигатель

Двигатель Cat 3066 ATAAC

Двигатель Cat 3066 ATAAC

На Катерпиллер 320 устанавливается четырехтактный шестицилиндровый силовой агрегат собственного производства мощностью 103 кВт или 140 лошадиных сил. Модель С6.4 Acert соответствует нормам Tier 2 и Stage 2 по качеству выхлопа, она имеет объем 6,4 л. Для обеспечения долговечности двигателя предусмотрена установка надежных компонентов и проверенных систем. Мотор не привередлив к качеству дизельного топлива, надежен и экономичен.

Двигатель Cat С6.4 Acert
Мощность 103/140 кВт/л.с.
Охлаждающее вещ-во жидкостное
Горючее дизельное
Цилиндров 6
Емкость 6,4 л
Объем бака 290 л

Диаметр каждого цилиндра составляет 102 мм.

Ходовая часть

Экскаватор Caterpillar 320 ходовая часть

При разработке экскаватора особое внимание было уделено раме, она характеризуется прочностью, надежностью и длительным сроком службы. Жесткость позволяет эксплуатировать технику в сложных условиях, а система амортизаторов отвечает за поглощение динамических воздействий. В стандартной комплектации спецмашина широко применяется при работе в стесненных условиях, при частых перемещениях, в том числе по неровному основанию.

Гусеничные ленты экскаватора Cat 320 производятся из стали с высокой прочностью и износостойкостью. Звездочки обеспечивают постоянно натянутое состояние полотна.

Гидросистема

Давление в гидравлической системе Cat 320DL составляет 35 МПа. В ее состав входит пара насосов, которые обеспечивают перекачку жидкости со скоростью 428 л/минуту. Это гарантирует высокую эффективность и продуктивность рытья.

К преимуществам элементов гидросистемы относятся жесткость, мощность, продолжительный срок службы, которые повышают технические характеристики машины.

Система возврата к копанию положительно сказывается на сокращении потребления мощности, длительности рабочего цикла и потерь давления в системе, повышении КПД и производительности.

Устройство

Техника используется для выполнения целого ряда строительных задач. Он оборудуется ковшом большой вместительности и может дополняться вспомогательными навесными органами.

На корпус крепится большое количество деталей, среди которых радиаторные решетки, накладные панели и т.д. Он может поворачиваться на значительный угол, что гарантирует удобство и высокую скорость выполнения работ. Плиты противовеса оборудуются петлями для монтажа и демонтажа. Рычаги управления и стреловое оборудование экскаватора Caterpillar 320DL оснащены гидроцилиндрами и линиями. Для изготовления рукояти и стрелового механизма предусмотрена современная процедура закалки. Она исключает появление остаточных напряжений, возникающих при сварке. Заклепки выполняются в нейтральных тонах, поэтому не бросаются в глаза.

Стрела имеет сложную кинематику и может перемещаться в разных направлениях, а ковш имеет большой угол наклона.

Для повышения прочности и надежности предусмотрена замена практически всех пластиковых элементов на металлические. Покраска наносится по специально разработанной технологии, что исключает появление дефектов и неровностей.

На поворотную платформу Катерпиллер 320 устанавливаются подшипники, обладающие большой площадью опирания. Они гарантируют устойчивость и снижают качание при движении и работе.

Габаритные размеры

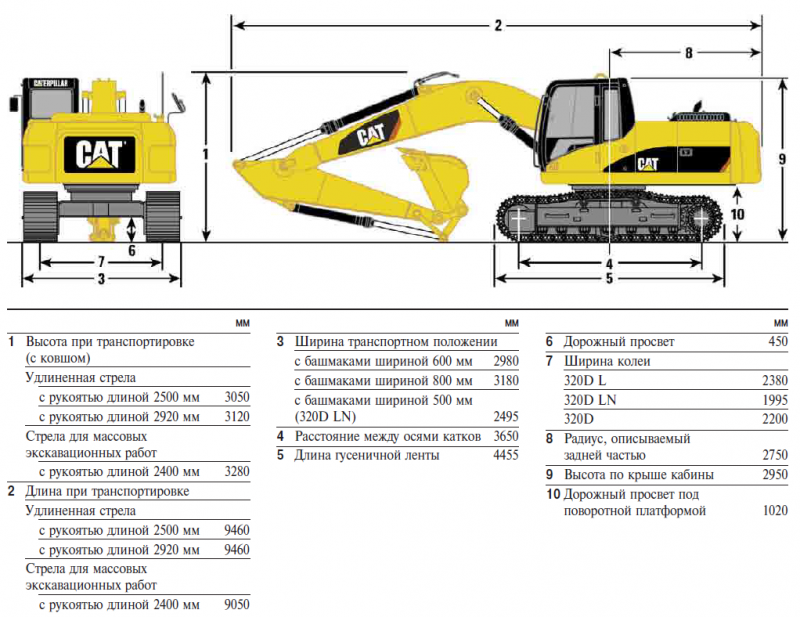

Экскаватор Caterpillar 320 габаритные размеры

  • Конструкционная длина экскаватора- 8960 миллиметров.
  • Ширина по гусеничной платформе — 2980 миллиметров.
  • Полная высота по кабине — 3120 миллиметров.
  • Наименьший радиус поворота платформы — 2750 миллиметров.
  • Наименьший радиус поворота платформы — 2750 миллиметров.
  • Горизонтальный вылет — 9830 миллиметров.
  • Наименьший дорожный просвет гусеничной платформы — 450 миллиметров.
  • Ширина колеи — 2380 миллиметров.
  • Гусеничная база — 3650 миллиметров.
  • Длина гусеничной ленты — 4455 миллиметров.
  • Опорная длина гусеничной ленты — 3650 миллиметров.
  • Ширина башмаков (вариант 1) — 500 миллиметров.
  • Ширина башмаков (вариант 2) — 600 миллиметров.
  • Ширина башмаков (вариант 3) — 700 миллиметров.
  • Ширина башмаков (вариант 4) — 800 миллиметров.



Кабина

Экскаватор Caterpillar 320 кабина

Экскаватор Caterpillar 320DL оснащается современной кабиной с панорамной обзорностью. Система кондиционирования отвечает за создание комфортных температурных условий в салоне не зависимо от погоды. В стандартную комплектацию входит установка пластиковых поручней и зеркал заднего вида, камеры и магнитолы. Удобство оператора также обеспечивается за счет рационального расположения элементов управления. Системы безопасности исключают опрокидывание техники и повреждения металлической кабины в результате падения предметов с высоты.

Большой угол обзора обусловлен креплением стекол к кабине без оконных рам. Ветровое стекло может быть помещено в верхнее положение посредством нажатия кнопки в салоне.

Снижение вибрации и шумности в Cat 320 обеспечивается путем установки резинометаллических опор. Усталостные напряжения не появляются благодаря монтажу трубы из стали с толстыми стенками в нижней части кабины.

Управление

Система джойстикового управления запроектирована таким образом, чтобы снизить усталость кисти водителя.

Основные переключатели находятся на правой консоли. Панель HAVC располагается слева. В салоне имеется монитор, который выводит основную информацию о состоянии машины. Здесь установлены световой и звуковой индикаторы, клавиатура. Данные могут выводиться на 42 языках.

Эксплуатация и обслуживание

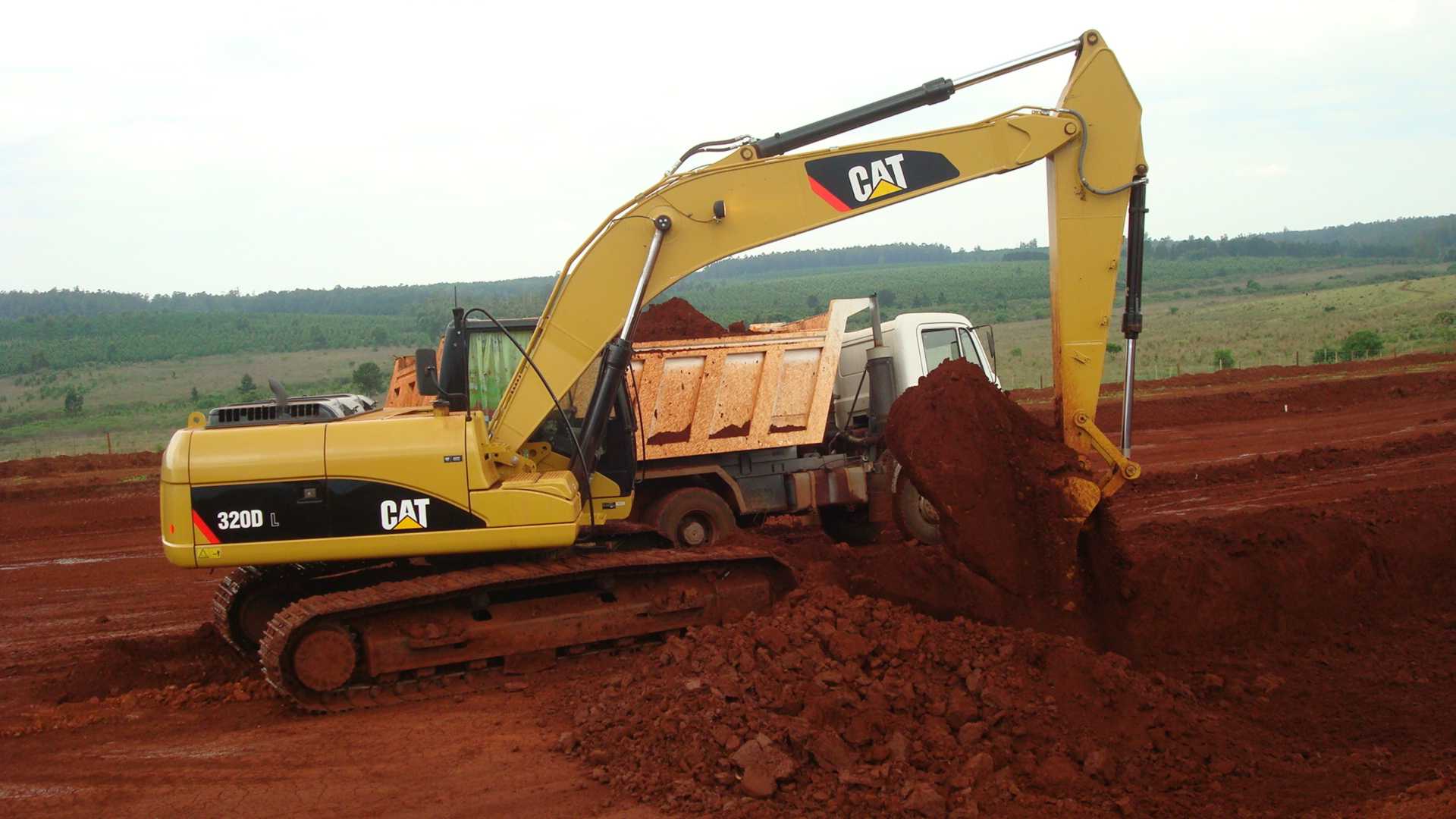

Экскаватор Caterpillar 320 эксплуатация

К достоинствам техники относится простота и удобство обслуживания. Точки проведения сервисных работ находятся в зоне доступа с уровня земли, что гарантирует высокую скорость и эффективность осмотра и ремонта экскаватора Кат 320.

Система очистки воздуха предусматривает установку двух фильтров, при загрязнении которых появляется световой индикатор на мониторе. В базовую сборку входит установка необслуживаемых АКБ и выключателей массы.

Блок фильтров гидравлической и топливной систем, а также гидронасосы расположены в правом отсеке. В левом находятся радиатор, система охлаждения масла и надувочного воздуха, конденсатор кондиционера. Доступ к ним открывается с уровня земли. На радиатор устанавливается расширительный бак и сливной кран.

Блок смазки стрелового оборудования расположен в самой конструкции, что гарантирует тщательное смазывание деталей агрегата. Замена ГСМ осуществляется максимально просто.

Навесное оборудование

Экскаватор Caterpillar 320 оборудование

В стандартную комплектацию входит установка системы быстрой замены рабочих органов. Цена Cat 320 зависит от модификации и комплектации машины. Установка некоторых сменных агрегатов производится посредством адаптера. Универсальность экскаватора обусловлена возможностью установки:

  • бура, используемого с грунтами любой категории. С ним машина может работать на строительной площадке и месте разработки полезных ископаемых. Для его установки требуется адаптер;
  • гидравлических ножниц, которые используются при сносе строительных объектов. Они характеризуются большим усилием, за счет которого осуществляется разрушение конструкций на основе бетона, а также рельс. За счет установки ротатора обеспечивается максимальная точность и возможность выставления угла наклона рабочего органа. Монтаж производится с помощью адаптера;
  • гидромолота, который используется при демонтажных работах с конструкциями и материалами на основе бетона и асфальтобетона. Установка производится через адаптер;
  • ковша для земляных работ, который входит в базовую комплектацию Кат 320. Данные ковши отличаются по объему, размерам, назначению и количеству зубьев. Для установки не требуется адаптер;
  • ковша для планировки территорий, он может производить погрузочно-разгрузочные операции с сыпучими материалами. Агрегат не оборудуется зубьями, имеет несколько увеличенную ширину по сравнению со стандартным рабочим органом. Монтаж не требует применения адаптера;
  • фронтального отвала, который используется для очистки и планировки территорий при условии наличия рыхлых грунтов. Входит в стандартную комплектацию нескольких модификаций, может устанавливаться опционально.

Модификации

За семь лет производства данного экскаватора было выпущено довольно много модифицированных версий, которые отличаются техническими характеристиками, дополнительным оснащением (включая новые функции и системы) и установленным навесным оборудованием (как, к примеру, фронтальный отвал и другие базовые агрегаты). Также стоит отметить, что все модификации обладают разной длиной стрелы, а именно, в отличие от базовой модели экскаватора, в модификациях радиус поворота в каждой модели уменьшается. Это позволило значительно расширить его предназначение, так как с укороченной стрелой экскаватор Кат 320 способен выполнять необходимую работу в стесненных условиях и занимая при этом меньше места, чем базовая машина. А большой выбор модифицированных версий позволяет приобрести машину в зависимости от типа выполняемых работ.

Преимущества и недостатки

Гусеничный экскаватор сат 320 является одной из самых удачных разработок концерна Caterpillar. Модель обладает следующими положительными характеристиками:

  •   высокой надёжностью и износостойкостью;
  •   универсальностью использования;
  •   простым техническим обслуживанием;
  •   повышенной мощностью гидравлической системы;
  •   хорошей проходимостью и маневренностью;
  •   комфортным управлением;
  •   приличной скоростью;
  •   низким давлением на грунт;
  •   высокими значениями вырывного усилия;
  •   длительным периодом работы.

К недостаткам следует отнести уровень технического обслуживания: отсутствие в некоторых городах сервисных центров и сложность замены устройств и агрегатов, вышедших из строя.
