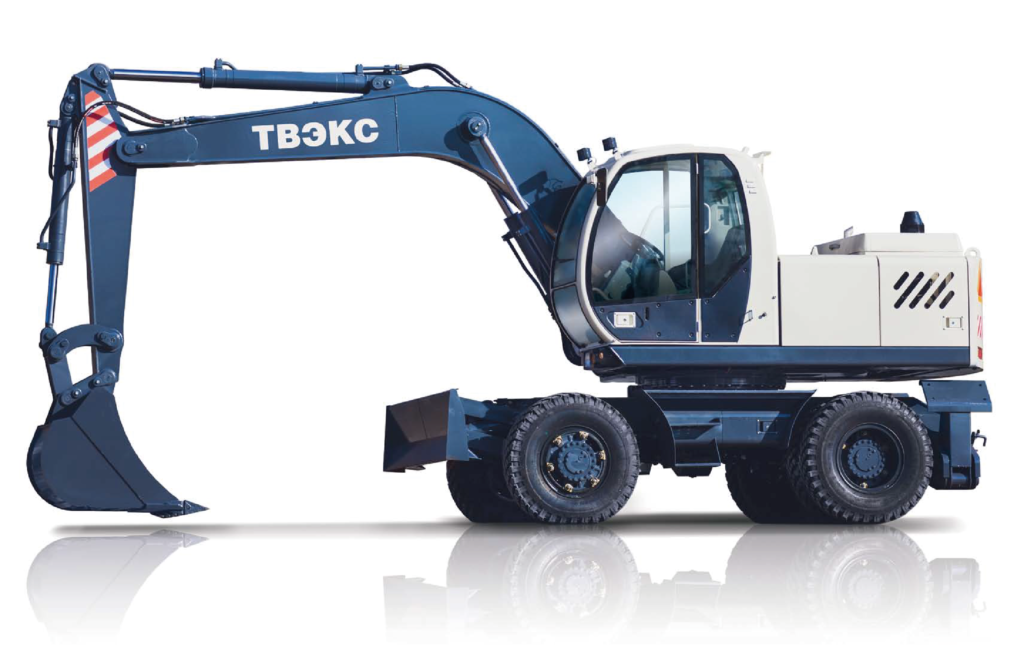

Экскаватор ЕК 18

Страший брат из семейства Твэкс ЕК и просто хороший работяга. Рассмотрим что он из себя представляет и чем отличается от братьев меньших.

Среди продуктов Тверского завода экскаватор ТВЭКС ЕК-18 обладает самыми высокими мощностными показателями. Такие преимущества, как длительный срок службы и надежность техники, обусловлены применением усиленной металлической конструкции несущей части.

Потребители также отмечают высокие технические характеристики машины, в России ЕК-18 является одной из наиболее востребованных моделей отечественного производства. Компания-производитель ОАО «Тверской Экскаватор» изготавливает большое количество строительной специальной техники. Гидравлическая спецмашина оборудуется пневмоколесным ходом. Позиционируется экскаватор как универсальная, производительная, неприхотливая, простая в уходе техника для выполнения землеройных задач. Экономичность ее обусловлена доступностью и низкой стоимостью деталей, малым потреблением топлива.

Назначение

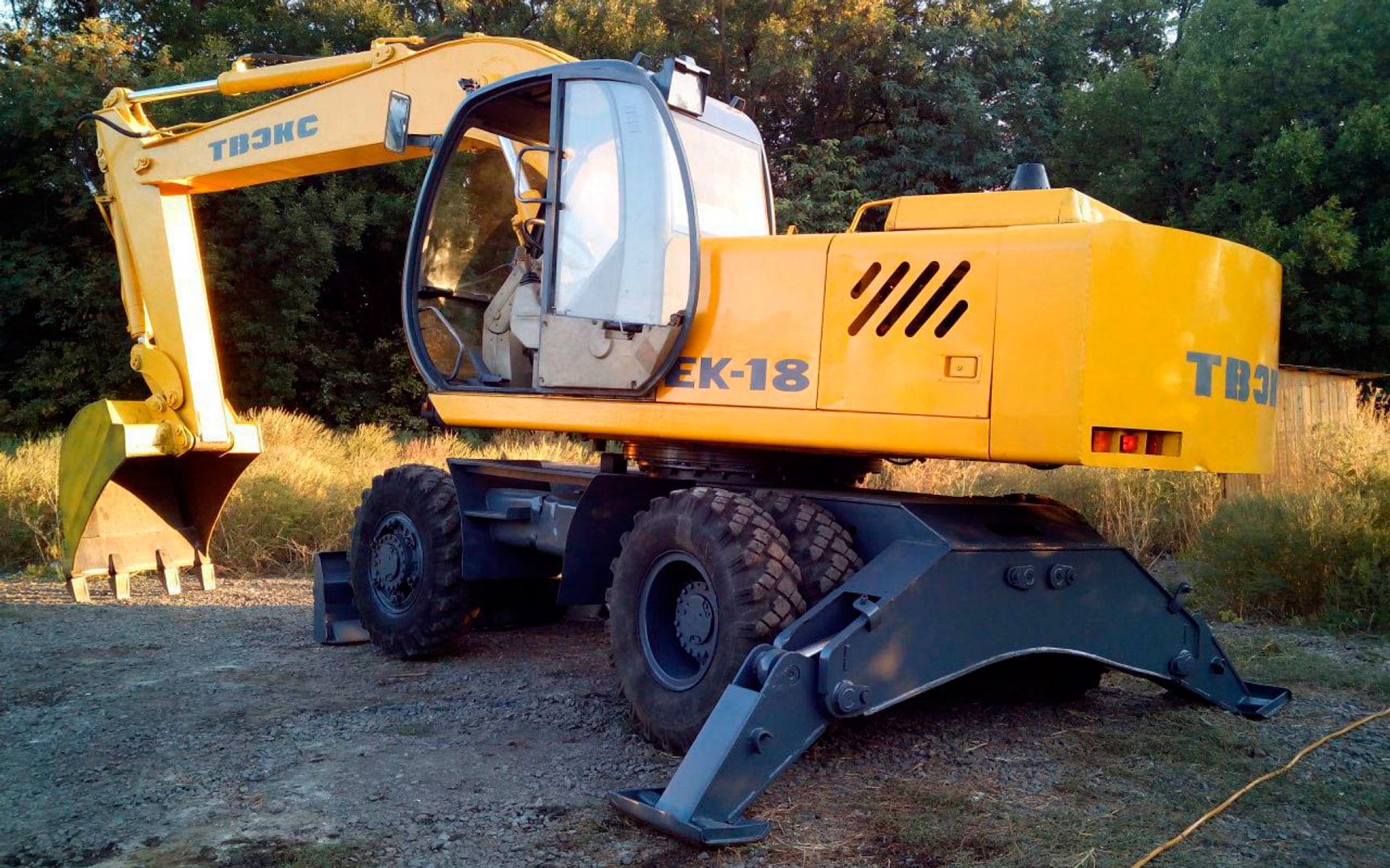

Экскаватор ЕК 18

Экскаватор ТВЭКС 18 легко справляется с грунтами любой категории, что позволяет использовать технику повсеместно. Основные работы, для выполнения которых используется ЕК-18:

  • планировка территорий;
  • погрузочно-разгрузочные работы с паллетными грузами;
  • снос строительных объектов;
  • карьерные работы;
  • производство выемок – котлованов, траншей;
  • другие виды строительных и сельскохозяйственных работ.

Производимый в России, экскаватор ТВЭКС ЕК-18 неприхотлив к условиям эксплуатации. Он обладает высокой производительностью при высоких и низких температурах, повышенной влажности и т.д. Благодаря таким качествам, как эффективность, надежность, ремонтопригодность и универсальность, экскаватор стал незаменимым помощником на строительных площадках и в карьерах.

Модификации

Существует несколько модификаций техники, основными отличительными чертами каждой модели является гидравлическая система и мотор. Последний может устанавливаться иностранного или российского производства. Зарубежный агрегат характеризуется более высокой мощностью, экономичностью и длительными периодами между техобслуживанием.

МодельЕК-18-20ЕК-18-30ЕК-18-60ЕК-18-90
ДвигательММЗ 245СPerkins 1104C-44TAД-245 2S2
Тип двигателяДизельный, жидкостного охлаждения
Мощность двигателя, л.с.105123122
ГидравликаПСМBosch-Rexroth
Рукоять, м2,2/,2,8/3,4
Емкость ковша, куб. м1,0/0,7/0,65
Глубина копания5,77/6,37/6,97
Высота выгрузки,м6,24/6,5/6,75
Продолжительность цикла, с18,5
Скорость передвижения, км/час20
Габаритные размеры, мм9360/2500/3158
Вес техники, т18,4

Модификации ЕК-18:

  • стандартная модель ЕК-18;
  • ТВЭКС ЕК-18-20 характеризуется увеличенной эффективностью, на него устанавливается стандартный рабочий орган (ковш) вместительностью 1 куб. м. Все компоненты техники производятся в России. Основной остов имеет усиленную конструкцию, что гарантирует высокую производительность при работе в тяжелых условиях. ТВЭКС 18-20 может оборудоваться большим количеством дополнительных рабочих органов. Данная модификация считается самой мощной и многофункциональной;
  • ЕК-18-30 представляет собой предыдущую модель с усовершенствованной гидравлической системой иностранного производства;
  • ЕК-18-40 в стандартной комплектации имеет грейферный захват в качестве рабочего органа. Эта спецтехника наиболее часто используется на лесозаготовке и предприятиях по переработке металлолома. Опционально на данную модель может устанавливаться подъемная кабина (с помощью гидравлики) и скраповый орган;
  • ЕК-18-44 представляет собой улучшенный вариант предыдущей модели. Здесь стандартно устанавливаются гидроподъемная кабина, скраповый орган, пятичелюстной грейфер вместительностью 0,65 м3, полноповоротный ротатор. Основное его предназначение – погрузочно-разгрузочные работы полувагонов, а также работы, для которых предназначена модификация ЕК-18-40;
  • ТВЭКС ЕК-18-60 оборудуется гидравлическим двигателем хода совместного производства компаний Bosch и Rexroth, гидравлическим насосом, силовой установкой производства компании Perkins;
  • ЕК-18-90М – новейшая разработка производителя, в которой устанавливаются мосты с дифференциалами повышенного трения, за счет которых улучшается способность преодолевать сложные участки. Рулевое колесо производства Италии имеет меньшие размеры, что создает более комфортные условия работ для оператора. Кроме того, кабина обладает повышенной жесткостью. Силовая установка характеризуется увеличенными мощностными показателями, что благоприятно сказывается на эффективности техники. Опционально устанавливаются рукояти различного размера, в качестве стандартной используется 2,2 м. Увеличение ее длины способствует более глубокому рытью, но вместительность рабочего органа при этом снижается.

Технические характеристики

Экскаватор ЕК 18

Для увеличения грузоподъемности ТВЭКС 18 предусмотрена установка двух стрелоподъемных гидроцилиндров и ковша объемом 1 куб. м.

К основным техническим характеристикам ТВЭКС ЕК-18 относятся:

  • масса – 18 т;
  • вместительность рабочего органа стандартной сборки – 0,65 м3, 0,77 м3, 1 м3;
  • высота разгрузки – от 6,24 м до 6,75 м;
  • радиус рытья – от 8,85 м до 10 м;
  • глубина рытья – от 5,77 м до 6,97 м;
  • угол поворота рабочего органа – 177 град.

Характеристики тяжелой строительной спецтехники зависят от модификации. Высокие показатели машина демонстрирует при температуре окружающей среды от -40 до +40 градусов. Таким образом, экскаватор может работать не только в России, но и в других странах.

Двигатель

Д-245 2S2

Д-245 2S2

Высокие характеристики ТВЭКС 18 обусловлены установкой мощного двигателя Д-245 объемом 4,75 л. Это четырехтактная четырехцилиндровая силовая установка мощностью 77 кВт или 107 лошадиных сил. Она оборудуется системой водяного охлаждения и системой прямой подачи горючей смеси. Частота вращения составляет 2200 оборотов за минуту работы. Топливо используется дизельное, запуск агрегата производится посредством электрического стартера. Вспомогательные элементы двигателя изготавливаются в Германии. Модификации могут оснащаться мотором Perkins, модель 1104С-44ТА мощностью 123 лошадиные силы.

МодельЕК-18-20ЕК-18-30ЕК-18-60ЕК-18-90
ДвигательММЗ 245СPerkins 1104C-44TAД-245 2S2
Тип двигателяДизельный, жидкостного охлаждения
Мощность двигателя, л.с.105123122
Топливный бак255 л

Цилиндры отечественного двигателя диаметром 110 мм расположены рядно, по вертикали. Основные компоненты мотора – шатуны, поршни, блок цилиндров, головка цилиндров, маховик, коленчатый вал. Все они являются обслуживаемыми. Для повышения показателей силовой установки используется турбонаддув, благодаря которому обеспечивается повышение крутящего момента до максимального значения (386 Нм) и приемистости. Сила наддува регулируется оператором.

Для запуска двигателя в мороз предусмотрен предпусковой нагреватель производства Германии «Hydronic 10».

Расход топлива

Составляет 236 г/кВт за час работы, емкость для дизельного горючего вмещает 255 л.

Коробка передач

Экскаватор ЕК 18 коробка передач

Коробка перемены передач
1 – фланец; 2 – вал-полумуфта; 3, 16 – манжеты; 4, 8, 11, 18,20,23,25 – подшипники; 5 – гидромотор; 6, 28 – корпус; 7, 9, 19,24, 26 – шестерни; 10 – вал-шестерня; 12, 17,29 – крышки; 13 – шкив тормозной; 14 – колодка тормозная; 15 -палец; 21,27 – полумуфты; 22 – вал.

Коробка перемены передач (КПП) EK-18 служит для передачи крутящего момента от гидромотора к ведущим мостам; для переключения передач, включения / выключения переднего моста и недопущения самопроизвольного старта движения экскаватора (задействования стояночного тормоза). В составе кробки перемены передач – гидромотор, 2х-ступенчатая зубчатая передача, механизм переключения передач, стояночный тормоз. В мостах экскаватора смонтированы пневматические тормоза колодочного типа.

Электрооборудование

Электрооборудование EK-18 отвечает за пуск двигателя, освещение рабочей зоны при необходимости, вентиляцию кабины, включение световой сигнализации при передвижении спецмашины, и за предпусковой прогрев дизеля. Кроме стартера, птребители электроэнегрии на данной технике – это контрольно-измерительная, осветительная и светосигнальная аппаратура, электродвигатели вентиляторов, подогреватель мотора. Все источники и потребители тока соединены по однопроводной схеме, при которой минусовым проводом служит металлоконструкция («масса») спецмашины.

Ходовая часть

Ходовая часть представлена колесным шасси. На экскаватор устанавливается гидростатическая КПП производства немецкой компании ZF, которая характеризуется высокой надежностью, длительным сроком службы и эффективностью при любых условиях работ. Данная трансмиссия при совместной работе с двигателем позволяет технике двигаться со скоростью до 20 км/ч.

Перемещение экскаватора ТВЭКС 18 по рабочей площадке осуществляется автономно. Для транспортировки техники на рабочий объект необходимо использовать буксир, при этом предельная скорость движения достигает 40 км/ч.

В стандартную сборку входят опора-отвал и два аутригера, которые обеспечивают устойчивость машины.

Гидравлическая система

У потребителя есть возможность купить ТВЭКС ЕК-18 с различными гидравлическими системами в зависимости от модификации машины. Стандартно устанавливается система производства российской компании «Пневмостроймашина». Она характеризуется мощностью 50 кВт или 70 лошадиных сил. Предельное давление в системе составляет 28 МПа, а насос, который его создает, перекачивает 248 л гидравлической жидкости за минуту работы. Бак, предназначенный для гидрожидкости, вмещает 350 л.

Модификации оснащаются системой совместного производства Bosch и Rexroth.

Устройство

К основным достоинствам экскаватора ТВЭКС ЕК-18 относятся:

  • простота управления и производства сервисных работ;
  • надежность, долговечность;
  • универсальность и многофункциональность, обусловленные установкой дополнительных рабочих органов;
  • продуктивность;
  • установка силового агрегата высокой мощности;
  • установка удобного сидения оператора;
  • устойчивость;
  • установка эргономичной кабины оператора с большим углом обзора, защитными барьерами от пыли и повышенным уровнем безопасности.

Габаритные размеры

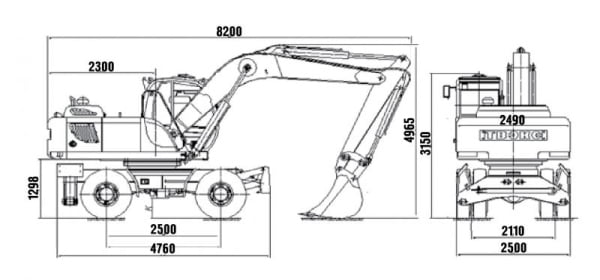

Экскаватор ЕК 18 габаритные размеры

Габариты ЕК-18: 9,4 м х 2,5 м х 3,25 м (5,25 м при поднятой кабине). В зависимости от модификации, размеры техники могут отклоняться от указанных на 0,1 – 0,2 м.

ПараметрЗначение
длина9,4 м
ширина2,5 м
высота3,25 м
дорожный просвет0,315 м

Кабина

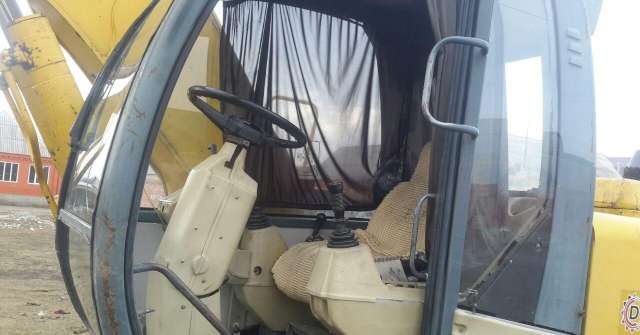

Экскаватор ЕК 18 кабина

К преимуществам кабины экскаватора относятся повышенная безопасность и удобство пользования. Управление экскаватором ТВЭКС ЕК-18 теперь осуществляется еще проще, а все внимание оператора сконцентрировано не на элементах управления, а на рабочем процессе.

Сама кабина была запроектирована российской компанией-производителем. Она имеет большую площадь остекления, отменную виброизоляцию, в стандартную комплектацию входит отопительная система. Опционально можно установить систему кондиционирования, рулевое колесо уменьшенного размера с возможностью регулировки, кресло водителя с настройкой под индивидуальные особенности, систему джойстикового управления.

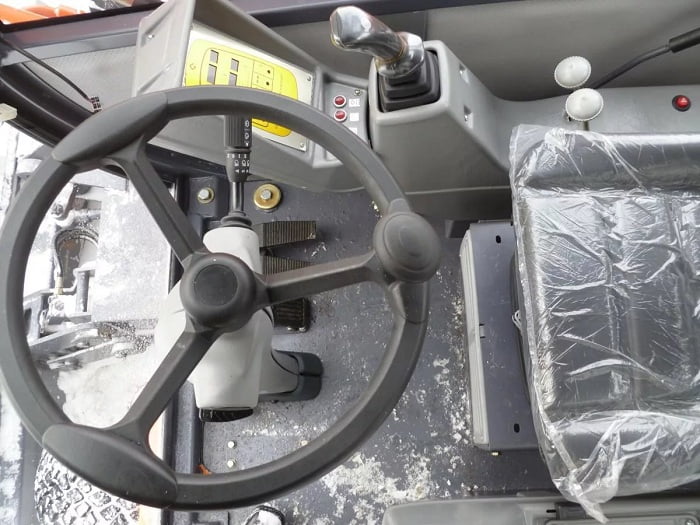

Экскаватор ЕК 18 кабина

Положение кабины оператора относительно ходовой части несколько изменилось. Теперь вся рабочая площадка находится в зоне видимости. Такое новшество позволило ЕК-18 стать конкурентом зарубежной техники мировых брендов. При этом соотношение качество/цена отечественной модели в несколько раз превосходит аналогичный показатель иностранной спецтехники.

Приборная панель включает в свой состав контроллеры и элементы управления, расположение которых тщательно продумано. В кабине экскаватора ТВЭКС ЕК-18 имеется несколько отсеков для вещей – инструментов, аптечки, личных вещей и т.д.

Навесное оборудование

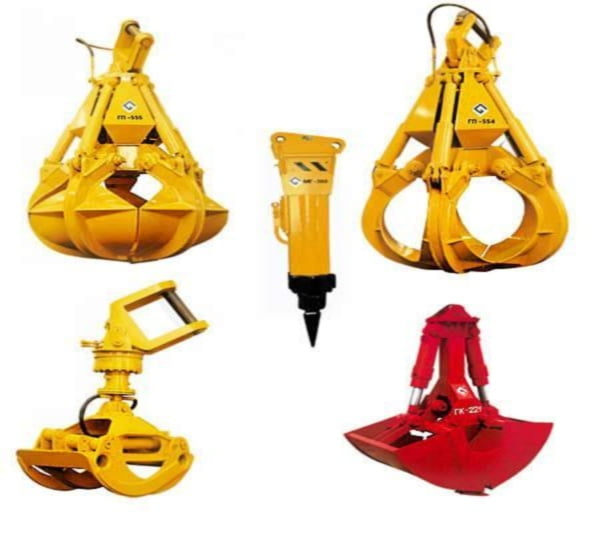

Экскаватор ЕК 18 навесное оборудование

Техника является многофункциональной и универсальной за счет возможности установки различного навесного оборудования. В стандартную комплектацию входит ковш вместительностью от 0,65 м3 до 1 м3 в зависимости от модификации и длины рукояти. В продажу ТВЭКС ЕК-18 поступает в комплекте с рабочими органами:

  • грейферы – погрузочный (5-челюстной) для сыпучих грузов, копающий;
  • рыхлитель применяется при разработке скальных и мерзлых грунтов;
  • гидравлический молот необходим для сноса бетонных и железобетонных строительных объектов или их частей, для разработки мерзлых грунтов;
  • бревнозахват с возможностью оперировать грузами массой до 3 т. Гарантирует высокую эффективность при производстве погрузочно-разгрузочных работ и складировании паллетных материалов. Дополнительно может устанавливаться полноповоротный ротатор;
  • гидравлические ножницы используются для разделки металлических изделий и дробления твердых материалов.

Преимущества и недостатки

Приобретение ЕК 18 ТВЭКС — грамотное и долгосрочное капиталовложение. Спецтехника с увеличенными техническими и хорошими ходовыми возможностями, простое и понятное управление, неприхотливая в эксплуатации и обслуживании. С доступными и приемлемыми ценами на запасные части и большим количеством центров технической поддержки, практически в каждом городе. По результатам опроса — окупаемость в самые короткие сроки.
К недостаткам можно отнести только один: колесная формула машины не предназначена для работы в условиях слабонесущих грунтов.
