Экскаватор ЭКГ 10

Модель ЭКГ-10 является большой электрической карьерной полноповоротной механической лопатой, обладающей гусеничным ходом, о чем как раз и говорит аббревиатура (экскаватор карьерный гусеничный). Данная модель была разработана Уральским машиностроительным заводом («Уралмаш»). Среди всего модельного ряда именно гусеничный экскаватор ЭКГ-10 является одной из наиболее производительных машин. Высокие мощностные показатели модели позволяют использовать технику при выполнении землеройных работ повышенной трудоемкости, поскольку для этого вида требуется исключительно мощная техника. Стоит отметить, что это как раз и повлияло разработку ЭКГ-10. Техника обладает довольно специфичными характеристиками и параметрами, однако, большая популярность модели была достигнута благодаря возможности приспособления машины к решению множества различных задач. Помимо этого экскаватор имеет весьма высокую ремонтопригодность, но ее ремонтом занимаются лишь специализированные сервисные центры, которые способны осуществить тщательное тестирование электрической и механической составляющей экскаватора. При замене проблемных узлов и деталей не возникнет каких-либо проблем, поскольку все запасные части и съемные элементы конструкции довольно широко распространены.

Назначение

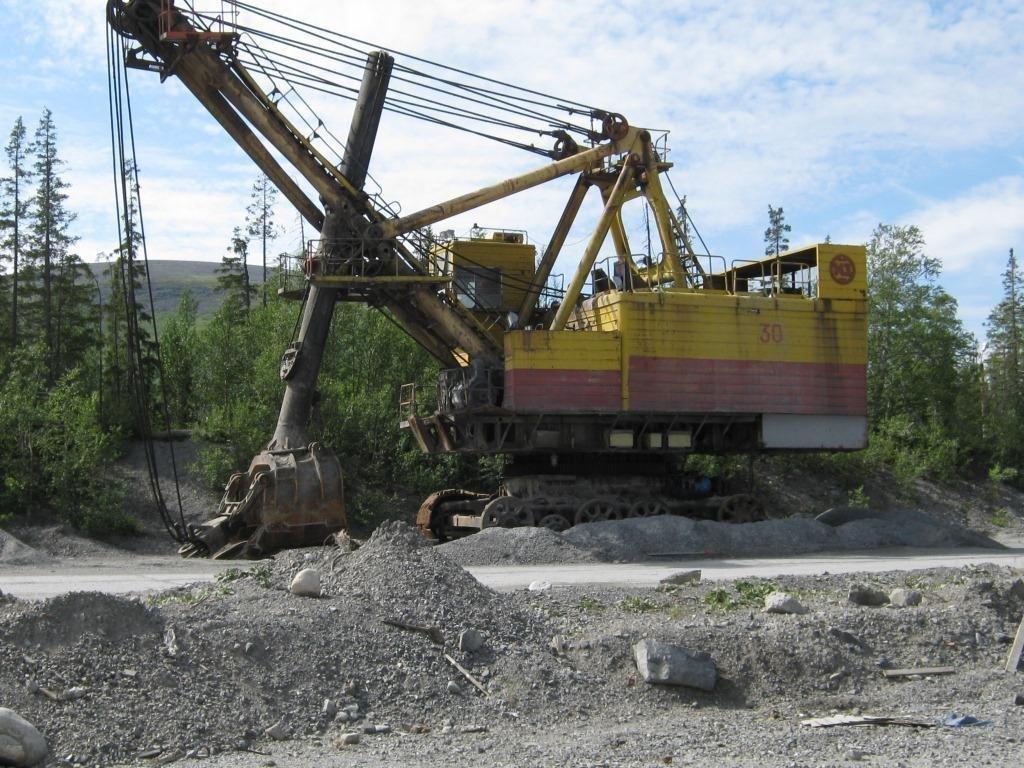

Экскаватор ЭКГ 10

Устройство применяется в погрузочных работах и при добыче пород из земли. А также облегчает поднятие тяжелых элементов при постройке огромных сооружений, промышленных зданий. Основные области использования:

  •  угольная промышленность;
  •  рудная промышленность;
  •  черная и цветная металлургия;
  •  строительство.

Машина находит применение при разравнивании грунта и перевозке материалов.

Отличительные особенности

Отличительными особенностями данной модели является следующее:

  1. В процессе подъема ковша усилие автоматически выравнивается.
  2. Благодаря подъемной лебедке стрелы, был существенно упрощен процесс ремонтно-монтажных работ.
  3. Главные механизмы экскаватора были оснащены колодочными тормозами, имеющими пневматических привод, который служит для разжатия колодок.
  4. Экскаватор оснащен сварно-литым ковшом, имеющим самозатягивающиеся клиновые крепления зубьев, расположенных на передней режущей кромке. Днище ковша, свободно падающее с расставленными петлями, что исключает динамическое соприкосновение с рукояткой.
  5. В целях повышения эффективности техники при отработке плохо взорванных и крупнокусовых пород из тяжелых скальных забоев, производитель оснастил модель реечным напорным механизмом с цельносварной стрелой коробчатого сечения и двух балочной рукояткой.
  6. Благодаря избыточному давлению в кузове, что достигается с помощью вентиляционных установок, все элементы и механизмы надежно защищены от пыли и других мелких частиц.
  7. Рукоятка и стрела экскаватора изготовлены из стали с повышенной прочностью, когда другие не менее важные элементы выполнены из легированной стали.
  8. В модели ЭКГ-10 была применена автоматическая система смазки, которая позволила существенно сократить затраты при техническом обслуживании техники.
  9. Экскаватор имеет двух гусеничную ходовую тележку с отдельным приводом для каждой гусеницы. Гусеничный ход имеет малоопорный открытый тип, что обеспечило увеличенный доступ к данным элементам в процессе ремонтных работ. Гусеницы обладают встроенными гидравлическими цилиндрами, посредством которых происходит натяжение гусеничных лент.
  10. Ходовые двигатели были дополнены принудительной вентиляцией.
  11. Главные механизмы экскаватора оснащены индивидуальным регулируемым электроприводом.

Технические характеристики

Экскаватор ЭКГ 10

Процессы копания-погрузки обеспечиваются хорошими показателями работы машины. Технические характеристики ЭКГ 10:

  •  емкость ковша – 10 м3;
  •  эксплуатационный вес – 395 т;
  •  вес конструкции – 334 т;
  •  вес ковша – 16,2 т;
  •  максимальная высота разгрузки – 6,7 м;
  •  максимальный радиус при разгрузке – 14,5 м;
  •  максимальная высота копания – 10,3 м;
  •  максимальный радиус копания – 14,5 м;
  •  просвет под платформой – 2,7 м;
  •  протяжение стрелы – 13,8 м;
  •  протяжение рукояти – 11,1 м;
  •  средняя сила давления на поверхность – 166 кПа;
  •  грузоподъемность – 100-140 т;
  •  высота относительно кабины – 8,6 м.

Ковш

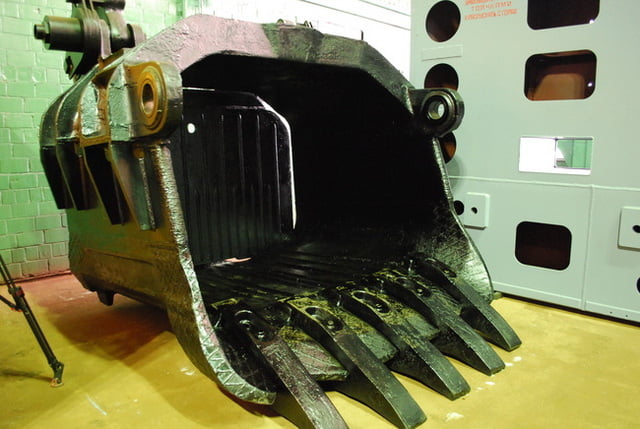

Экскаватор ЭКГ 10 ковш

  • Тип устанавливаемого ковша — обратная лопата.
  • Наименьшая вместимость устанавливаемого ковша — 4.6 метра кубических
  • Наибольшая вместимость устанавливаемого ковша — 11.5 метров кубических.

Двигатель

Для осуществления рабочих процессов и перемещения экскаватор оснащен механизмами напора, хода, поворота, подъема. Эти основные механизмы и система открывания ковша работают от агрегатов постоянного тока. Дополнительные приспособления снабжаются от двигателей переменного тока. Энергия преобразуется при помощи преобразовательного генератора и трансформатора, работающего на понижение.

Главную роль генерирующего устройства играет движок с тиристорным возбуждением.

  • Тип устанавливаемого двигателя — электромотор с тиристорным возбуждением.
  • Номинальная мощность на выходе — 800 киловатт/1000 лошадиных сил.
  • Мощность трансформатора — 160 киловольт-ампер.

Расход топлива

В зависимости от цели применения экскаватор потребляет различное количество энергии. При использовании машины для добычи и дробления руды массой 1 тонна объем потребляемого электричества составляет 1,46 кВт/ча.

Ходовая часть

Ходовая тележка содержит зубчатый венец и роликовую окружность, которые служат для монтажа поворотной платформы. Центровая цапфа соединяет тележку с платформой, а еще служит основанием для технических систем. Ходовая тележка оснащена приводящим устройством с гидравликой, который обуславливает настройку функционирования гусеничных муфт тормозов.

Ход экскаватора происходит за счет рам гусениц, оборудованных гусеничными цепями с колесами. Ходовое приспособление располагается на задней зоне.
Компрессорное оборудование подает сжатый воздух для тормозной системы напорного, поворотного приспособления, лебедки.
Рукоять выполнена из прочной штампованной трубы. В базовой части рукояти предусмотрен возвратный полублок с твердой поверхностью. На конце рукояти установлен двухсторонний демпфер, способствующий исключению вращения машины.

Ковшовое приспособление сложено из двух стенок, дна, коромысла и блока. Оболочка ковша смыкается с днищем и коромыслом посредством пальцев. Ковшовое приспособление фиксируется прочными болтами и неподвижно-фланцевыми креплениями. В местах стыка исключены зазоры и перемещения элементов при нагрузке. Рукоять с ковшом перемещаются посредством седлового подшипникового приспособления, которое имеет регулировку верхних и боковых роликов для указания цели рукояти.

Коробка передач у машины отсутствует. Поэтому движение осуществляется на одной скорости.

Габаритные размеры

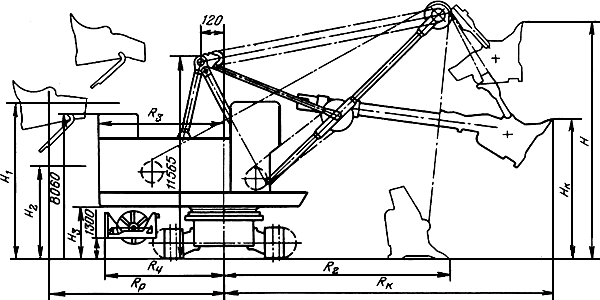

Экскаватор ЭКГ 10 габаритные размеры

Параметры

ЭКГ-10

Длина стрелы Справочник рабочего, м

13,85

Угол наклона стрелы, рад (градус)

0,785 (45)

Наибольший радиус копания Справочник рабочего, м

18,40

Высота копания Справочник рабочегопри наибольшем радиусе копания, м

8,14

Наибольший радиус копания на уровне стояния Справочник рабочего, м

12,60

Наибольшая высота копания Справочник рабочего, м

13,50

Наибольшая высота разгрузки Справочник рабочего, м

8,60

Радиус выгрузки при наибольшей высоте выгрузки Справочник рабочего, м

15,40

Наибольший радиус разгрузки Справочник рабочего, м

16,30

Высота выгрузки при наибольшем радиусе выгрузки Справочник рабочего, м

5,70

Радиус, описываемый хвостовой частью Справочник рабочего, м

7,78

Просвет под поворотной платформой Справочник рабочего, м

2,765

Ход рукояти, м

4,55

Ширина кузова, м

6,50

Ширина экскаватора габаритная, м, при ширине трака, мм:
1400

8,39

1100

8,24

Высота экскаватора без стрелы, м

11,555

Длина гусеничного хода, м

7,95-8,23

Ширина гусеничной цепи, м

1,1 или 1,4

Ширина гусеничного хода, м, при ширине трака, мм:
1400

6,98

1100

6,68

  • Конструкционная длина гусеничной платформы — 8200 миллиметров.
  • Наименьший радиус поворота задней части платформы — 7780 миллиметров.
  • Наименьший просвет под поворотной платформой — 2770 миллиметров.
  • Ширина башмаков гусеничных лент (вариант 1) — 900 миллиметров.
  • Ширина башмаков гусеничных лент (вариант 2) — 1100 миллиметров.
  • Ширина башмаков гусеничных лент (вариант 3) — 140 миллиметров.
  • Длина стрелы — 13860 миллиметров.

Устройство

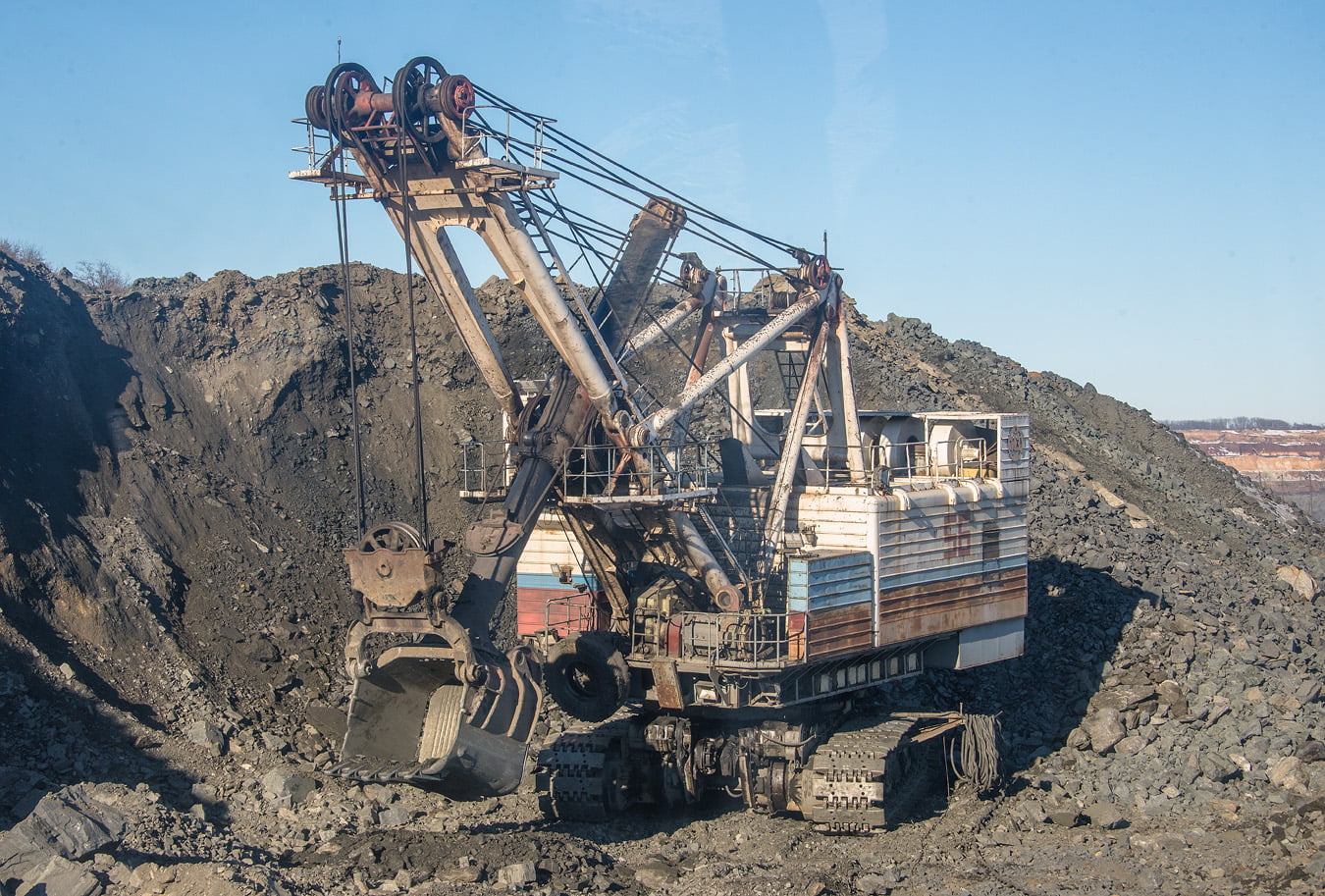

Экскаватор ЭКГ 10 устройство

По сравнению с предшествующими моделями, данная техника имеет множество характерных отличий. Сразу, что бросается в глаза, так это удлиненные рабочие органы, что особо полезно при прокладке первичных траншей или связи с транспортными средствами, находящимися на более высоком уровне.

Экскаватор делится на такие составляющие:

  •  поворотная платформа;
  •  ходовая тележка;
  •  стрела с напорным приспособлением;
  •  ковш;
  •  стойка на двух опорах;
  •  рукоять.

ЭКГ-10 способен справиться со всеми сложностями, включая горные породы пятой категории плотности. Конструкция экскаватора обладает малоопорным гусеничным ходовым устройством, которое позволяет технике взбираться на подъемы до 12 градусов.

Следует отметить, что прообразом гусеничного экскаватора ЭКГ-10 послужили иностранные модели от таких производителей, как Bucyrus и Marion. Данные модели были закуплены еще в середине 1930-х годов главным правительством СССР. В дальнейшем они послужили базой для создания и развития довольно большого количества механических лопат. Поэтому многие отечественные модели имеют некоторые сходства с зарубежными. Так, ЭКГ-10 имеет некоторые элементы, которые полностью похожи на те, что были в моделях Marion 37, Marion 4160, Marion 4120, Bucyrus 50В, а также Bucyrus 120В.

Производитель предоставил несколько вариаций техники, которые были разработан специально для работы с определенными климатическими условиями. Такие машины в конце индекса получили буквенное обозначение. Рассмотрим это подробнее:

  • Обозначение «У». Указывает на то, что техника была специально разработана для эксплуатации в умеренном климате. Температурный диапазон, при котором экскаватор полностью работоспособен, составляет от минус 40 градусов Цельсия и до плюс 40 градусов Цельсия.
  • Обозначение «ХЛ». Такая техника является наиболее устойчивой к экстремальным температурам, а сама аббревиатура расшифровывается, как холодоустойчивое. Предельная температура, при которой машина исправно работает, составляет минус 60 градусов Цельсия.
  • Обозначение «С». Машины с таким обозначением зачастую применяются при работе на северных регионах, поскольку способны выдержать температуру окружающей среды от минус 50 градусов Цельсия и до плюс 40 градусов Цельсия.
  • Обозначение «Т». Такая техника предназначена для работы в тропическом климате при температуре от минус 20 градусов Цельсия и до плюс 55 градусов Цельсия.

Конструкция ЭКГ-10 состоит из поворотной платформы, оснащенной парой специальных механизмов; ходовой тележки; рабочего оборудования, включающего в себя стрелу с напорным механизмом, ковш, механизм, осуществляющий открытие ковша, двуногую стойку и рукоятку.

Ключевыми элементами экскаватора является нижняя рама, корпус противовеса, поворотная рама, а также корпус стрелы. Все это представляет собой сварные металлические конструкции, изготовленные из листов и отливки. В качестве основы для поворотной платформы выступает главная рама, оснащенная корпусом противовеса. На этой раме имеется две специальные площадки, расположенные по бокам. В кузове поворотной платформы производитель разместил два редуктора, отвечающих за поворот конструкции, трансформатор, подъемную лебедку стрелы, специальное высоковольтное распределительное устройство и компрессорную установку, за счет которой работает пневматическая система.

Корпус противовеса обладает пяти машинным преобразовательным агрегатом. В нижней части поворотной платформы располагается лебедка, отвечающая за подъем и опускание стрелы экскаватора. В целях повышения срока службы машины, производитель надежно закрыл кузовом все основные механизмы, что позволило оградить данные элементы от различных воздействий окружающей среды. При техническом обслуживании техники такое решение не вызовет особых затруднений, поскольку большая часть кузова состоит из съемных панелей, что обеспечивает не только полный доступ к механизмам и узлам, но также позволяет произвести замену крупных агрегатов без каких-либо особых проблем. Передняя часть поворотной платформы традиционно состоит из станции управления и кабины машиниста, где сосредоточены контрольная аппаратура и органы управления экскаватором.

Вся надстройка была установлена на ходовую тележку посредством зубчатого венца и роликового круга (опорно-поворотный механизм) и соединяется с ней за счет центральной цапфы. Здесь же устанавливается и все рабочее оборудование модели.

Ходовая тележка ЭКГ-10 состоит из сварной нижней рамы, к которой с обеих сторон устанавливаются гусеничные рамы, гусеничные цепи, а также натяжные и опорные колеса. Функционирование гусениц осуществляется посредством специального ходового механизма, расположенного на задней стенке.
Пневматическая система, имеющаяся на экскаваторе, была установлена неспроста. Благодаря этой системе приводятся в действие такие элементы, как тормоза напорного и поворотного механизма, ну подъемная лебедка стрелы. Но помимо этого в технике была применена еще и гидравлическая система, установленная на ходовой тележке. Она позволяет регулировать работу муфт переключения гусениц и тормоза ходового устройства.

Кабина

ЭКГ-10 кабина

Изнутри устройство кабины довольно просторное. Большой обзор обеспечивает хорошую видимость для оператора. Сиденье регулируется стационарным пультом. Благодаря наличию звуко-, виброизоляции для оператора созданы комфортные условия труда. Для работы в жаркую погоду предусмотрен кондиционер, а в холодную — отопитель.

Дополнительное оборудование

Экскаватор может комплектоваться дополнительными приспособлениями:

  •  ковши разной емкости – 8 м3, 12,5 м3, 16 м3;
  •  гидромолот.

Экскаватор ЭКГ 10 может трансформироваться в модификацию ЭКГ 8УС посредством замены рабочего оборудования. Вместимость ковша для модификации 8УС равняется 8 м3.

Модификации

Помимо базовой модели экскаватора существует еще и несколько модифицированных версий:

  • Модификация ЭКГ-10В. Данная машина имеет усовершенствованный ковш, который обладает ударными зубьями, функционирующими за счет пневматической системы экскаватора. Благодаря такому оборудованию экскаватор может самостоятельно справиться практически с любым типом скальных пород и произвести их разрыхление.
  • Модификация ЭКГ-10Р. В этой версии был также заменен ковш, но в этом случае более вместительным. Объем нового ковша составляет 8 кубических метров, что позволяет выполнить довольно большой объем работы за короткие сроки. В связи с этим производитель увеличил подъемное усилие на 10000 килограмм. В составе дополнительного оборудования числится рядная подъемная лебедка стрелы, а на поворотной платформе установлены специальные крепления для рядного или планетарного редуктора.
  • Модификация ЭКГ-10М. Отличительной особенностью данной модификации является расширенный ковш, вместимость которого была увеличена до 11.5 кубических метров. Изначально такая версия разрабатывалась для работы в угольных разрезах, поскольку ковш имеет пересмотренную в соответствии со специфическими условиями работы конструкцию.

Преимущества и недостатки

ЭКГ-10

Техника обладает такими достоинствами:

  •  малоопорный ход техники за счет индивидуальных приводов для гусениц;
  •  возможность настройки натяжения гусениц;
  •  ремонтопригодность гусеничного устройства;
  •  гидроцилиндры и компрессор увеличивают динамику устройства;
  •  удобная кабина;
  •  настраиваемый электрический привод для каждого основного приспособления;
  •  при подъеме ковша обеспечивается стабилизация силы в автоматическом режиме;
  •  пневматическая тормозная система;
  •  при изготовлении большинства частей техники применяется легированная сталь;
  •  дно ковша не вступает в контакт с рукоятью;
  •  автоматическая смазка основных узлов;
  •  высокая производительность.

Среди недостатков можно выделить отсутствие возможности быстрого перемещения на долгие расстояния.
