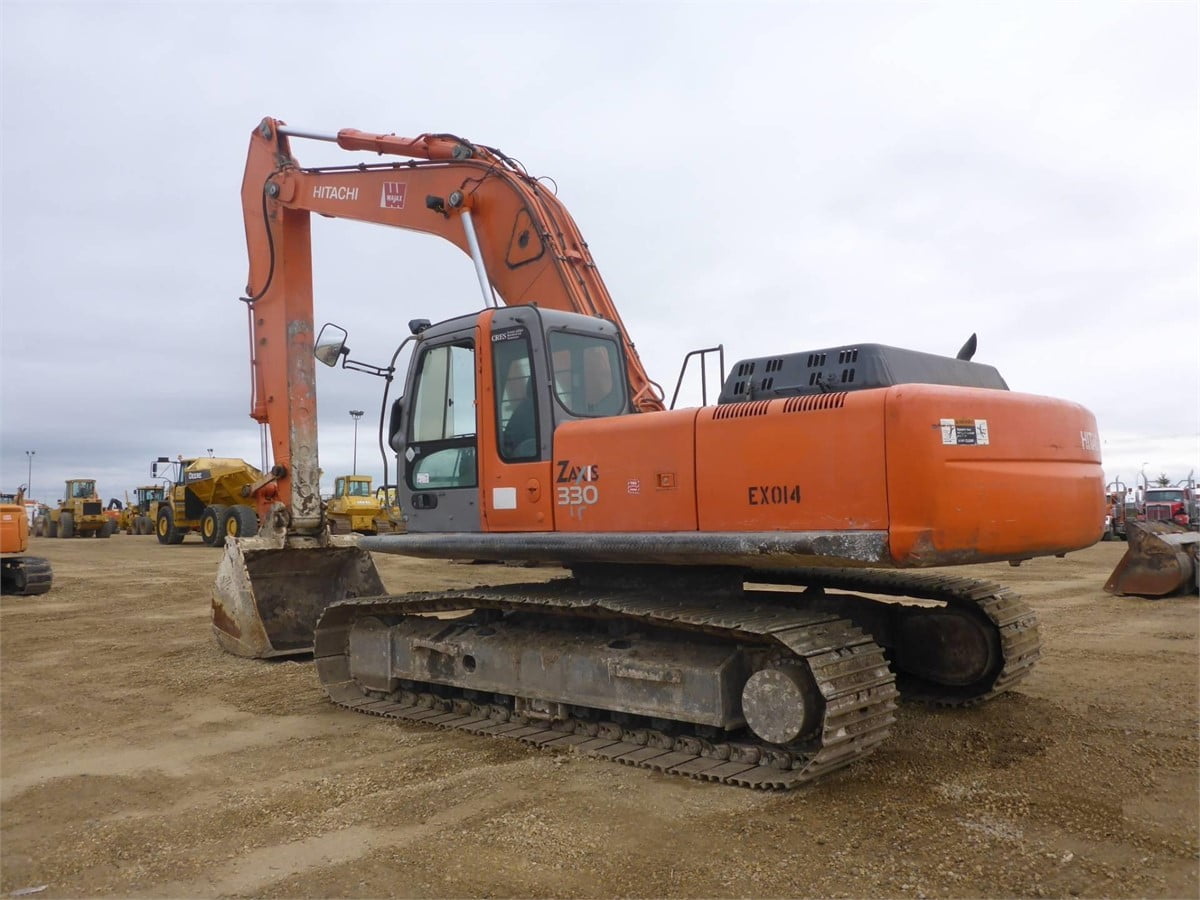

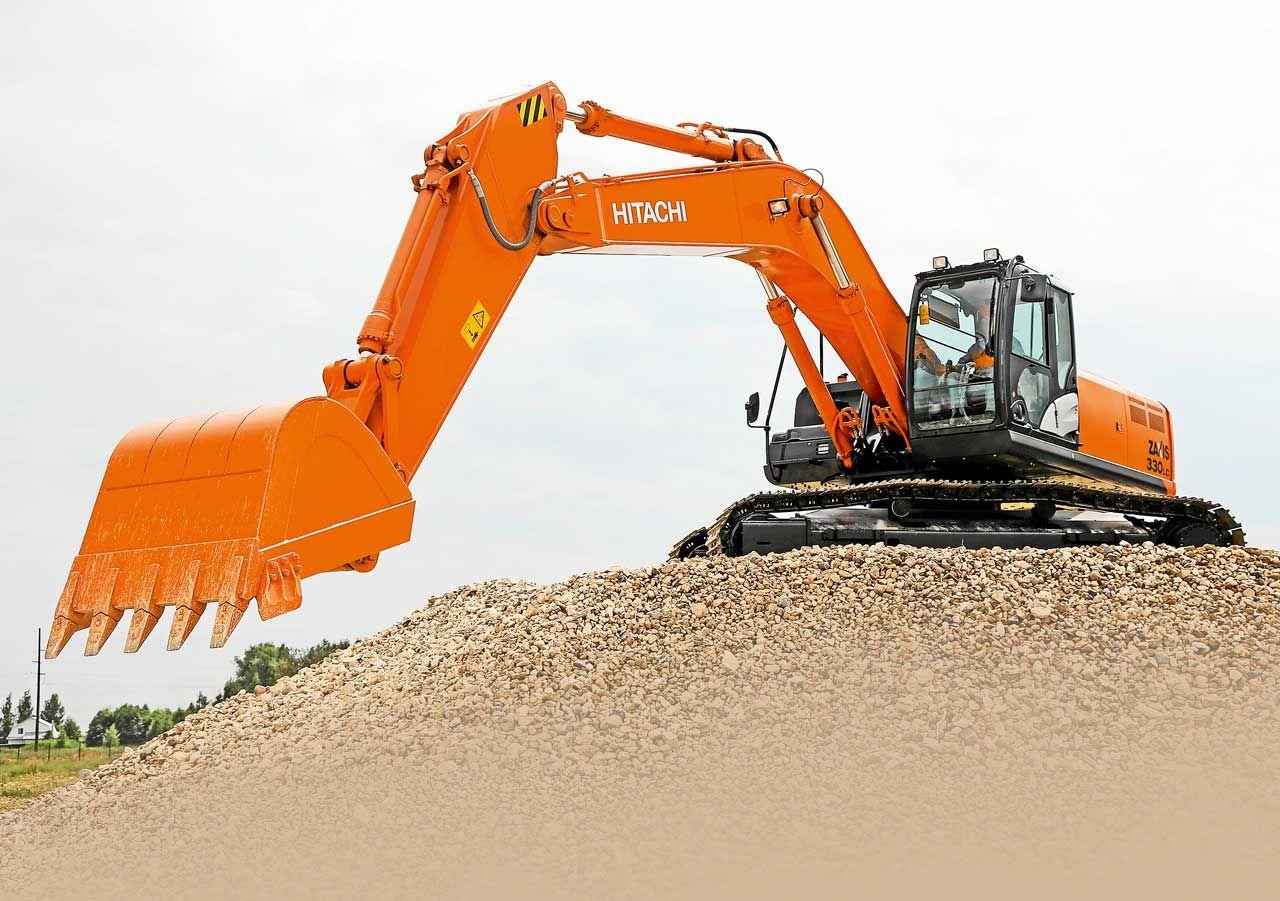

Экскаватор Hitachi ZX 330

Всемирно известный японский бренд Hitachi уже на протяжении долгих лет удерживает лидирующую позицию в сегменте специальных строительных машин, которые активно применяются практически во всех имеющихся сферах. Свою дебютную модель данная корпорация выпустила еще в 1949 году. Этот экскаватор был выпущен под индексом U05. Однако, специальное подразделение, занимающееся серийным производством подобной техники, было организовано только лишь в 1970 году и известно как Hitachi Construction Machinery. Именно этому подразделению и принадлежит вся выпускаемая продукция. Изначально был сделан упор на производство машин, предназначенных исключительно для промышленных отраслей и строительных организаций, но благодаря современным разработкам удалось значительно расширить сферу применения всех машин.

История создания

Экскаватор Hitachi ZX 330

Через некоторое время после создания Hitachi Construction Machinery, были налажены партнерские отношения с такой же немало известной американской корпорацией, как John Deere. Данное сотрудничество принесло компании довольно много возможностей, включая поставку спецтехники на рынок США. В настоящее время у Hitachi Construction Machinery имеется более 30 заводов, из которых только половина располагается на территориях Японии. На этих мощностях выпускаются практически все виды современной спецтехники, однако, наибольшую прибыль производителю приносит именно экскаваторная техника. Данный вид машин в настоящее время обладает весьма большой популярностью по всему миру. Весь модельный ряд включает в себя машины, как на гусеничной платформе, так и на пневмоколесной.

Одной из наиболее мощных машин во всем модельном ряде является гусеничный экскаватор Hitachi ZX330LC. Его отличительными особенностями от других моделей является усиленная конструкция, благодаря которой допустима эксплуатация в довольно суровых производственных условиях. Помимо усиления боковых ступеней, производитель установил дополнительную защиту стрелы и опорные пластины, изготовленные из резины высокой прочности.

Стоит отметить, что данный экскаватор является представителем среднего класса спецтехники, однако, его габаритные размеры и эксплуатационная мощность силовой установки наводят некоторые сомнения насчет этого. Именно за счет этого модель Хитачи 330 является лучшей в своем классе и совершенно не имеет конкурирующих моделей.

Если взглянуть на эту машину по технической части, то экскаватор вышел довольно сложным, как в плане управления, так и в плане дальнейшего обслуживания. Но все это компенсирует устойчивость к высоким нагрузкам и проделывание довольно большого количества разнообразных работ, что обусловлено обширным набором дополнительного навесного оборудования.

Основным недостатком данного экскаватора является его неподвижность. Максимальная скорость передвижения у него составляет всего 5.5 километров в час, из-за чего техника не способна самостоятельно добираться до объектов. Для транспортировки всегда используется специальный тягач. Но опять же, это является не такой уж и большой проблемой, ведь компенсируется это весьма высокими мощностными показателями и широким спектром выполняемых задач. Помимо этого производитель наделил машину и другими положительными качествами: техника обладает довольно высоким уровнем безопасности, количество токсичных выбросов в атмосферу было снижено, ну а также машина вполне может похвастаться своей эффективностью. Экскаватор является идеальным вариантом для проделывания каких-либо работ землеройного типа с небольшими сроками сдачи объекта. Гусеничная платформа имеет оптимальные размеры, что обеспечило высокую устойчивость машины на пересеченных местностях и даже на вязких участках.

Назначение

Экскаватор Hitachi ZX 330

Как было описано ранее, Хитачи 330 может использовать в рабочем процессе довольно большое количество дополнительных навесных агрегатов. В этот список входит следующее оборудование:

  1. Разновидность землеройных ковшей. Техника может оснащаться ковшами нескольких типов, а именно это ковш, предназначенный для рытья котлованов, ковш, предназначенный для планирования рабочей территории, ну и ковш, предназначенный для рытья траншей. Последний отличается от остальных лишь своей шириной. Такие ковши, как правило, довольно узкие. В базовой комплектации экскаватор имеет первый ковш, так как он и позволяет выполнить массу различных задач, связанных с земельными работами.
  2. Гидравлический отбойный молот. Практически вся современная техника может оснащаться данным оборудованием. Предназначен же этот агрегат для разрушения бетонных или же железобетонных сооружений. Это как раз и является его основной задачей. Однако, отбойный молот зачастую используется в дорожно-ремонтных работах, где служит для вскрытия асфальтированного слоя дорожных участков. Некоторые модели такого оборудования оснащаются гидравлическим ротатором, позволяющим произвести более точную и аккуратную работу.
  3. Гидравлические ножницы. Это оборудование является неким аналогом отбойного молота, так как используется для выполнения тех же задач. Наиболее эффективен данный агрегат при разрушении бетона содержащего арматуру. Это объясняется тем, что гидравлические цилиндры челюстей позволяют перекусывать железные и стальные прутья. Также как и у молота, некоторые модели имеют специальный ротатор.
  4. Гидравлическое буровое оборудование. Данный тип является незаменимым в проделывании бурильных работ. Но стоит отметить, что оборудование может быть использовано и для разрыхления твердых масс грунта и скальных пород. Имеются шнеки различного диаметра и длины.
  5. Рыхлительное оборудование однозубого типа. Как понятно уже из названия, такой агрегат применяется для разрыхления твердого грунта, скальных пород, ну и для разрыхления полезных ископаемых.

Технические характеристики

ПараметрЗначение
Длина11000 мм
Ширина3190 мм
Высота3450-3570 мм
Масса31000 кг
Объем ковша1,86 м3
Глубина копания6850-8180 мм
Грунтовое давление0,064 мПа
Клиренс500 мм
Предельная скорость (вперед)5,5 км/ч
Объем топливного бака560 л

Двигатель

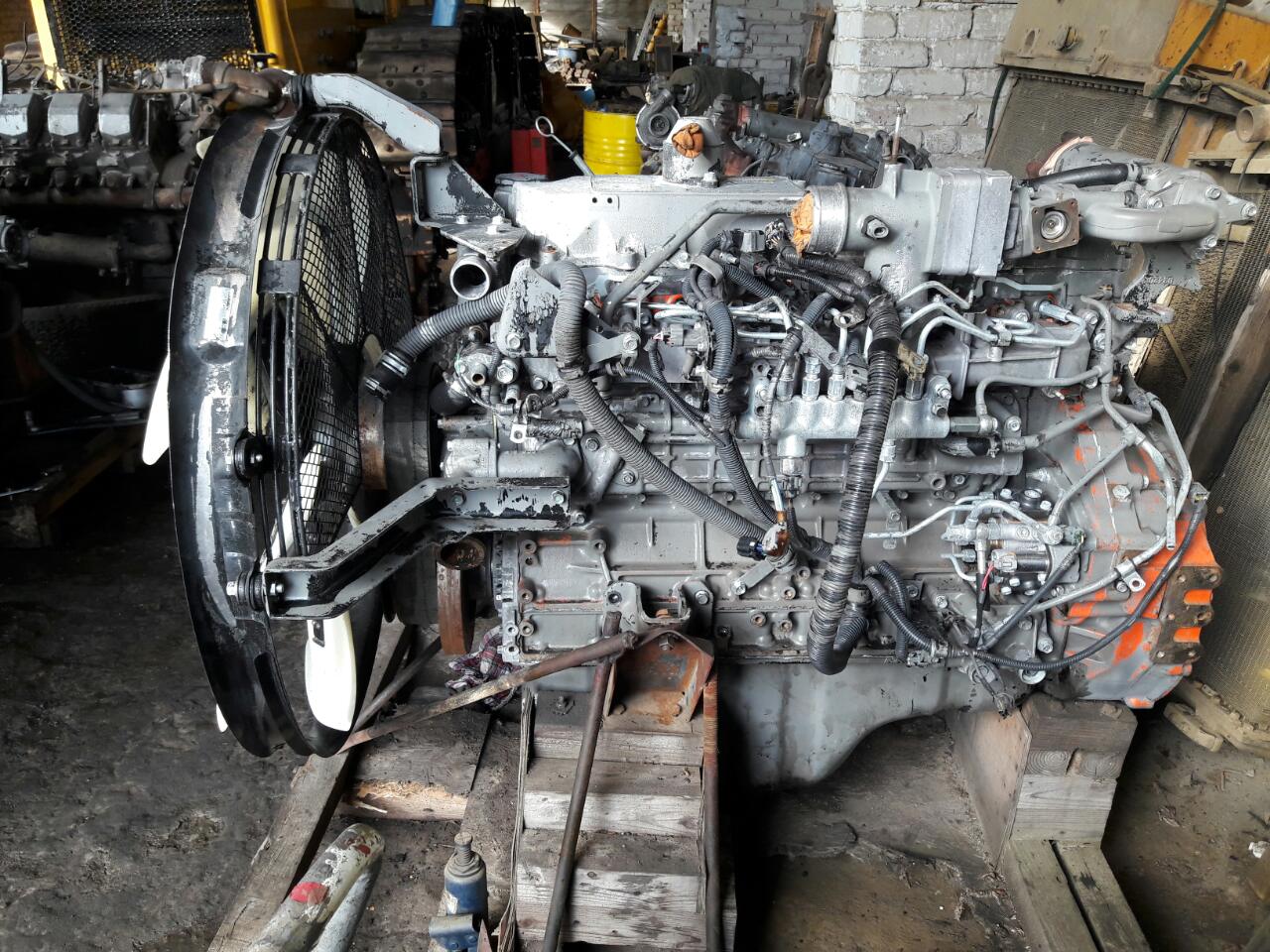

Экскаватор Hitachi ZX 330 двигатель

Экскаватор хитачи zx 330 приводится в движение четырёхтактным шестицилиндровым двигателем ISUZU AH-6HK1XYSA-01 с турбоподачей топлива и эффективным водяным охлаждением. Двигатель работает на дизельном топливе, расход его в процессе работы составляет 23-38,5 литров в час, в зависимости от нагрузки.
Система охлаждения двигателя заполняется на 35 литров, гидравлический резервуар – на 154 литра, а моторного масла требуется 36 литров.
Все эти жидкости наряду с резиновыми сальниками и прокладками, кожухами, накладками на гусеничные диски и фонарями освещения относятся к традиционным расходным материалам, требующим систематической замены в ходе профилактических ремонтов. При условии, что все названные материалы будут своевременно заливаться и меняться, экскаватор проработает не один год. К примеру, на двигатель заложен ресурс 500 тыс. км.

Если учесть производительность машины, то экскаватор сложно назвать излишне затратным.

  •  Мощность двигателя составляет 184kВ,
  •  крутящий момент – 873Нм,
  •  рабочий объем двигателя – 7,79 литр,
  •  Диаметр каждого цилиндра – 115 мм,
  •  Длина поршневого хода – 125 мм,
  •  Сила тяги – 246 кН.

Скорость передвижения столь громоздкой и весящей 31 тонну, машины не превышает 5,5 км в час. В ней наглядно выражено одно из правил механики: чем выше сила, тем меньше скорость. Но скорость данному экскаватору не нужна. Его на дальние расстояния перемещают обычно на тягачах – специальных машинах для транспортировки крупногабаритных грузов.

Неповоротливость экскаватора, пожалуй, единственный недостаток, вполне объяснимый его габаритами и весом.

Производители позаботились об удобстве доступа к двигателю, особенно к системе охлаждения, которая нуждается в частых профилактических осмотрах.

Мощный двигатель неприхотлив к топливу, надежен, не боится загрязнений, воды и пыли, с одинаковой эффективностью работает в условиях сибирских морозов и субэкваториальной жары.

ПараметрЗначение
Модель двигателяISUZU AH-6HK1X
Мощность184 кВт (240 лс)
Частота оборотов1900 об/мин
Объем двигателя7,79 л
Затрачиваемое топливо214 г/кВт*ч
Цилиндров6
Крутящий момент870 Нм

Что касается чистки двигателя, то она значительно упрощена по сравнению с другими моделями. Параллельность размещения элементов охладительной системы позволяет с легкостью очистить не только саму силовую установку, но и окружающее ее пространство. Открывающийся конденсатор позволяет провести несложные манипуляции по удалению загрязнений.

Расход топлива

Отдельно стоит упомянуть расход топлива экскаватора Хитачи 330. Этот показатель не превышает 38.5 л/час, при объёме топливного бака в 630 литров.

Ковш

  • Тип устанавливаемого ковша — обратная лопата.
  • Наименьшая вместимость устанавливаемого ковша — 1.15 кубических метра.
  • Наибольшая вместимость устанавливаемого ковша — 1.85 кубических метра.
  • Количество зубьев на нижней режущей кромке — 5.
  • Предельное усилие на ковше — 234 килоньютона.
  • Максимальная сила тяги цилиндра ковша — 298 килоньютонов.

Ходовая часть

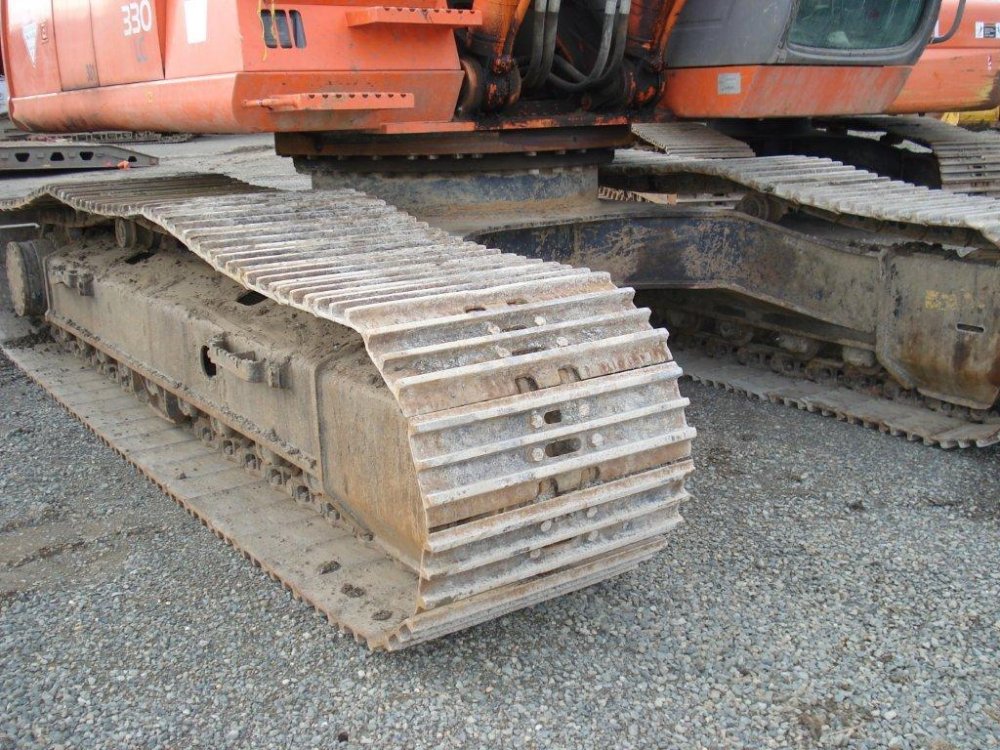

Экскаватор Hitachi ZX 330 ходовая часть

Разработчики уделили особое внимание ходовой части. Испытания ее производились в экстремальных условиях, когда перепады температур являются нормальным явлением. Балки выполнены из квадратных труб и защищают базу машины. Центральная рама также защищена от повреждений. Катки и верхние кронштейны увеличены, что положительно влияет на их долговечность. Единственным недостатком таких разработок является увеличение массы техники.

Для увеличения срока службы базовая сборка предполагает наличие трех защитных покрытий для гусениц. Они предотвращают разделение или разрывы звеньев, особенно при разворотах.

Габаритные размеры

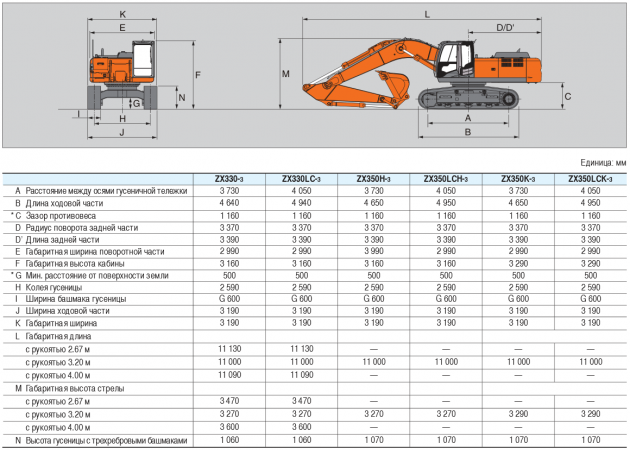

Экскаватор Hitachi ZX 330 размеры

  • Конструкционная длина экскаватора- 11350 миллиметров.
  • Ширина по гусеничной платформе — 3190 миллиметров.
  • Полная высота по кабине — 3160 миллиметров.
  • Наименьший дорожный просвет гусеничной платформы — 500 миллиметров.
  • Ширина колеи — 2590 миллиметров.
  • Гусеничная база — 4050 миллиметров.
  • Ширина башмаков гусеничной ленты — 600 миллиметров.
  • Наименьший радиус поворота платформы — 3370 миллиметров.

Устройство

Материал, применяемый для изготовления всех элементов машины, обладает высочайшим качеством, поэтому конечный продукт долговечный и стойкий к механическим воздействиям. Особое внимание уделено надежности рабочего оборудования Хитачи 330 – качеству стали, сварных швов и функциональных узлов. Основу ходовой части представляет прочный каркас, обладающий высокой жесткостью. Опыт работы техники в сложных условиях позволяет не беспокоиться о надежности поворотной платформы.

Кабина

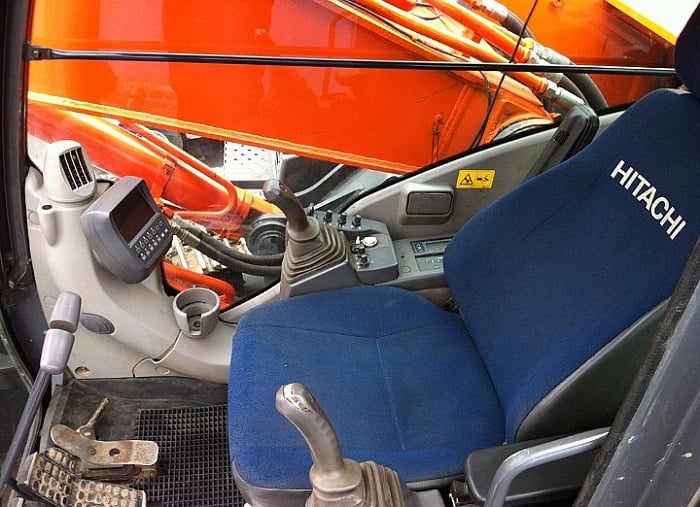

Экскаватор Hitachi ZX 330 кабина

Место управления экскаватором оптимизировано и продумано с японским рационализмом. Цельнометаллическая кабина, оборудована панорамным остеклением, открывающим полный обзор рабочего пространства. Рамная конструкция кабины усилена, благодаря чему даже в случае аварийной ситуации экскаваторщику обеспечивается максимальная защита.
Водительское сиденье регулируется в зависимости от роста водителя. В ней предусмотрено климатическое оборудование – кондиционер и отопительная система. Бортовой компьютер контролирует работу всех систем, данные выводятся на ЖК-дисплей. У продаваемых на территории России, СНГ и восточной Европы экскаваторов, компьютер русифицирован.

Модификации

Существуют следующие модификации данной модели: Hitachi ZX330-3 (Хитачи 330-3), Hitachi ZX330LC-3, Hitachi 330 5G (Хитачи 330 5G), Hitachi ZX330LCH-5G, Hitachi ZX330H-5G.

Дополнительное оборудование

Экскаватор Хитачи 330 – техника землеройная, и комплектуется набором следующих инструментов, которые значительно расширяют его функциональность:
1. Ковш обычный с объемом 1,15 кубометров, применяемый для рытья котлованов с выгрузкой в отвал, или в транспортное средство.
2. Ковш скальный предназначен для работы с твердыми породами, и имеет для такой работы специальное усиление.
3. Ковш планировочный шириной 2,5 метра. Используется для планировки грунта, для снятия верхнего слоя почв, например, чернозема.
4. Гидромолот используется для разбивания и измельчения бетонных конструкций, крупных скальных глыб.
5. Корчевателем разрезаются твердые породы, промерзлые грунты.
6. Пятилепестковый грейферный захват используется для захвата металлолома, крупно сыпучих материалов.

Эксплуатация

Экскаватор Hitachi ZX 330

Если необходимо добраться до узлов и основных элементов, то это может сделать сам оператор, при этом не испытывая неудобство. Сетка препятствует попаданию пыли и грязи с рабочей площадки во внутренние рабочие органы, а элементы ежедневного контроля сосредоточены в одном функциональном узле. Каркас машины также усилен, что гарантирует продолжительную эксплуатацию без необходимости проведения капитального ремонта вследствие механических повреждений. Расходные материалы и жидкости долго сохраняют свои функции и качества без необходимости замены.

В последних моделях установлены многофункциональные дисплеи, которые помогают оператору контролировать рабочий процесс. Кроме того, окна кабины сделаны из закаленного стекла, они увеличивают угол обзора и гарантируют безопасность при аварийных ситуациях.
