Экскаватор ЭШ 10 70

Могучая машина для серьёзных работ. Хоть информации и мало, мы постарались собрать её обзорную часть в этой статье. П редставляем вашему вниманию Экскаватор ЭШ 10 70

Для работы на карьерах необходимой техникой считается шагающий экскаватор. Он считается одним из самых огромных технических устройств. Такой экскаватор работает посредством свободного шагающего хода. Особой популярностью пользуется модель эш 10 70. Это электрическая полноповоротная землеройная техника, имеющая драглайн. Модель отличается высокой результативностью и крепкой конструкцией.
Применяется такой экскаватор в основном при разработке карьеров и добыче полезных ископаемых. Техника хорошо справляется с горными и песчаными породами. Использование техники оправдано при строительстве каналов и гидротехнических сооружений. Благодаря наличию специальных платформ машина устойчива на мягкой поверхности, равномерно распределяя массу. Большие размеры и масса устройства не позволяют эксплуатировать технику в городских условиях.

Технические характеристики

Высокопродуктивный экскаватор ЭШ 10/70 технические характеристики, которого позволяют проводить разработку крупных карьеров способен перемещать за 1 проходку до 10 кубов грунта или любого другого сыпучего материала. Длина основы ковша достигает 10-ти м, что позволяет экскаватору осуществлять эффективную процедуру загрузки. Техника может эксплуатироваться при температурах от — 40 до +50 градусов, при работе в морозы все ролики обязательно подвергаются проведению процедуры нанесения дополнительной незамерзающей смазки.В качестве дополнительного оборудования на экскаватор устанавливается внешнее освещение по всему периметру, которое необходимо для проведения технических работ в ночное время. Внутри кабины имеется несколько встроенных нагнетателей теплого воздуха для поддержания рабочей температуры в морозы. К основным характеристикам относятся:



Вместимость ковша, м3 10
Длина стрелы, м 70
Концевая нагрузка, кН (не более) 304
Среднее давление на грунт, кПа: при работе
при шагании
95,7
153,9
Скорость передвижения, м/с 0,055
Наибольший радиус копания и разгрузки, м 66,5
Максимальная высота разгрузки, м 27,5
Наибольшая глубина копания, м 35
Масса экскаватора, т 720
Наименование параметров ЭШ 11/70
Радиус вращения хвостовой части поворотной платформы, м, 15
Ширина экскаватора по лыжам, м, 13,72
Ширина кузова, м 10
Высота крыши кузова над уровнем земли, м 9,6
Просвет под поворотной платформой, м 1,28
Диаметр базы, м 9,7
Длина лыжи, м 11
Ширина лыжи, м 1,8

Описание

Шагающий экскаватор ЭШ 10/70 имеет несущее шасси в виде плиты, которая представляет собой опору данного агрегата. На ней установлена поворотная платформа с оборудованием и 2-4 опорных башмака, которые управляются гидроцилиндрами. В нерабочем положении механизма опорная плита опирается на землю, тем самым определяя устойчивое положение агрегата.При движении опорные башмаки поднимаются, передвигаются вперед, а затем упираются в землю. При этом вся масса агрегата переносится на эти башмаки, вследствие чего машина вместе с опорной плитой приподнимается над поверхностью грунта, передвигается вперед на некоторое расстояние и опускается, при этом опять упираясь в поверхность земли опорной плитой. Этот процесс называют шагом экскаватора. После этого цикл повторяется нужное число раз, тем самым происходит поступательное движение агрегата на необходимое расстояние.

Двигатель

Работа экскаватора осуществляется посредством работы электрических моторов постоянного тока по принципу хода электричества от генератора к двигателю. Генератором является пятимашинный аппарат, работающий от высоковольтного двигателя переменного тока.

Устройство

Эш 10 70 делится на такие элементы:

  1. Опорная часть
  2. Рабочее оборудование
  3. Механизм напора

При сравнении с гусеничным перемещением такая машина меньше давит на поверхность. Навесные агрегаты фиксируются на несущей раме. Сама она укрепляется на гидравлической опоре.

В передней части машины располагается стрела, способствующая эксплуатации ковша. Для удержания стрелы имеются удерживающие приспособления с роликами на концах, которые находятся ближе к концу кузова.

На поворотной платформе находятся главные модули машины:

  1. Лебедка для тяги и подъема
  2. Привод для осуществления хода
  3. Устройство поворота
  4. Надстройка
  5. Пневматическая установка
  6. Устройство для смазки
  7. Электрическое оборудование

Преобразовательный модуль стоит на конце платформы. Компрессорное оборудование и силовой трансформатор находятся на правой части платформы. Высоковольтный токоприемник служит нулевым значением платформы.
Высота экскаватора изменяется из-за движения гидравлических башмаков, которые расположены под основной плитой. Регулировка башмаков осуществляется автоматически или вручную в зависимости от свойств поверхности. Движение экскаватора идет попеременно. Сначала вверх поднимаются передние лапы. Потом происходит опускание с отклонением вперед. Так, происходит цикл перемещения каждой стороны.
Экскаватор оснащен оборудованием, которое работает от напряжения 1000 В и выше.
На место эксплуатации экскаватор поставляется по частям. Потом происходит сборка и наладка оборудования.

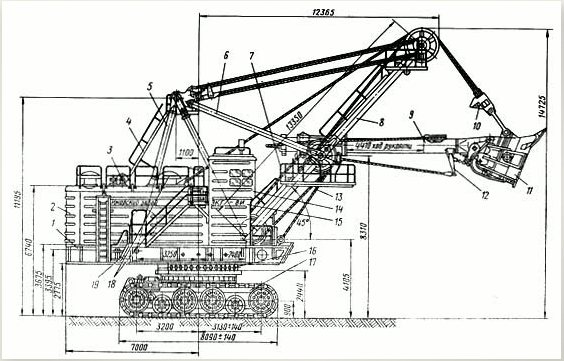

Габаритные размеры

Экскаватор ЭШ 10/70 имеет достаточно массивную конструкцию, которая обладает высокой жесткостью благодаря встроенным распорным и стягивающим каркасам. Сами габариты техники могут отличаться в зависимости от конкретной модификации. К примеру, размеры поворотной платформы экскаватора ЭШ 10/70 варьируются от 12 до 15 метров. Длина стрелы, которая предназначена для движения ковша равняется 70-ти метрам. Общая высота экскаваторной техники составляет от земли до верхней точки кузова не менее 9,6 метров. Объемы ковша могут также изменяться так, как крепления ковша считаются универсальными и предназначены для крепления разных моделей рабочих органов. Стандартный ковш имеет объем 10 кубических метров.

Стоит отметить, что высота техники постоянно меняется благодаря передвижению гидравлических башмаков под основной плитой. Башмаки регулируются автоматически или в ручном режиме исходя из текущих условий грунта с учетом его уплотнения. Перед экскаватора может быть выставлен несколько выше задней части конструкции, это обусловлено тем, что во время перемещения каретки с загруженным ковшом создается большая перегрузка, и экскаватор может попросту перевернутся вперед. Перемещение техники осуществляется переменно, сначала передние лапы приподнимаются вверх на уровень от одного до 1,2 метра, затем опускаются со смещением вперед, таким образом, передвигая конструкцию. Цикл повторяется поочередно с каждой стороной до того момента, пока экскаватор не передвинется в нужное проектное положение. Подробнее на:



Кабина

Кабина оператора находится под металлическим кузовом на выступе. Она делится на основу, боковые стены и заднюю перегородку. Комфортность контроля за рабочим процессом обеспечена наличием кресла и эргономикой пультов. А также имеется световой фильтр и обдув воздуха, что защищает стекла от появления влажности и льда.

Дополнительные возможности

Экскаватор ЭШ 10 70

Техническое устройство экскаватора ЭШ 10/70 позволяет не только разрабатывать горные породы, но и участвовать в их загрузке на грузовой транспорт. С помощью данной техники осуществляется загрузка крупных карьерных самосвалов типа БелАЗ с грузоподъемностью не менее 25 тонн.

Сервисное обслуживание Экскаватор ЭШ 10/70 обслуживается непосредственно на месте проведения рабочего процесса или в специальных производственных ангарах, куда могут транспортироваться отдельные части данной техники. Ремонт производится с применением специального оборудования, в частности для монтажа и демонтажа деталей необходимы краны и подъемники с грузоподъемностью не менее 15 тонн. Замена комплектующих частей может проводиться на месте в случае предварительного демонтажа старых запчастей.

Преимущества

Шагающий экскаватор эш 10 70 обладает следующими плюсами:

  1. Надежность
  2. Продолжительный срок эксплуатации при немалой нагрузке
  3. Высокая эффективность
  4. Зачерпывание груза может происходить выше и ниже точки расположения
  5. Малое давление на поверхность
  6. Обслуживание главных узлов осуществляется без применения вспомогательных механизмов
  7. Усовершенствованная схема управления
  8. Большой размер стрелы
  9. Возможность эксплуатации при различных климатических условиях
