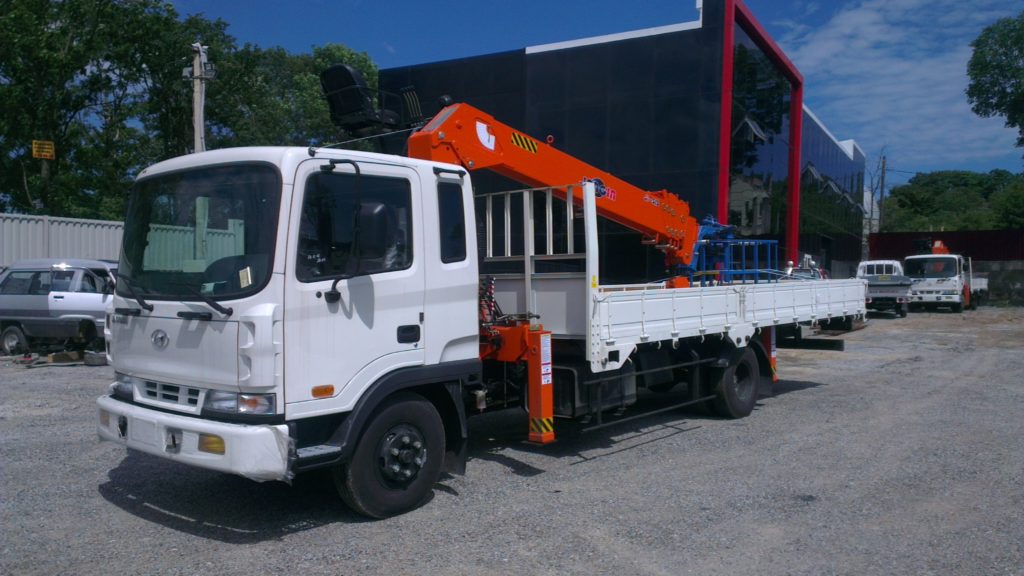

Кран манипулятор Hyundai HD 120

Краны манипуляторы – вид грузоподъемной техники, ставший очень популярным в последние десятилетия. Объединение в одно целое подъемного механизма и транспортного средства – очень остроумное техническое решение, которое пришлось по вкусу пользователям практически во всех отраслях человеческой хозяйственной деятельности. Краны манипуляторы на различных шасси стали почти обязательным устройством на строительных площадках, монтажных участках трубопроводов и буровых, лесоразработках, при уборке мусора и его транспортировке. Работают они и при перевозке контейнеров из морских и речных портов, и железнодорожных станций.

Для установки КМУ широко используются грузовики hyundai – двухосные мощные и маневренные автомобили корейского производства. Особенности конструкции этих машин позволяют считать их городскими грузовиками. Они очень компактны, сбалансированы и обладают прекрасными динамическими характеристиками. Радиус поворота hyundai 120 с манипулятором не превышает 7 метров. Это позволяет использовать их в узких дворах, на улицах, небольших срытых и открытых складских площадках, товарных базах.

Технические характеристики

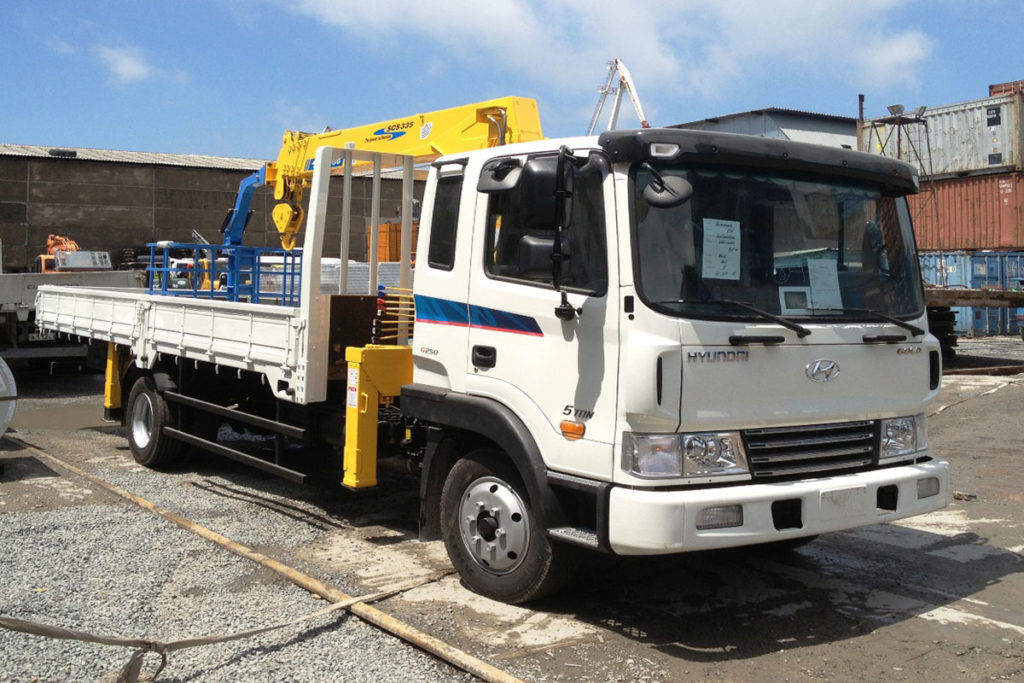

Кран манипулятор Hyundai HD 120

Кран манипулятор Hyundai HD 120 устанавливается на базовое грузовое шасси HD – 120-Long. Автомобиль базой 4260 мм имеет габаритные размеры:

  • Высота – 3350 мм;
  • Ширина – 2450 мм;
  • Длина – 7680 мм;
  • Длина грузовой платформы – 4310 мм;
  • Ширина платформы – 2470 мм;
  • Высота борта – 580 мм;
  • Погрузочная высота платформы – 1150 мм.

Именно низкая погрузочная высота и большая длина грузового отсека позволяет применять автомобиль для перевозки сыпучих и паллетированных грузов, а также грузов нестандартной конфигурации.

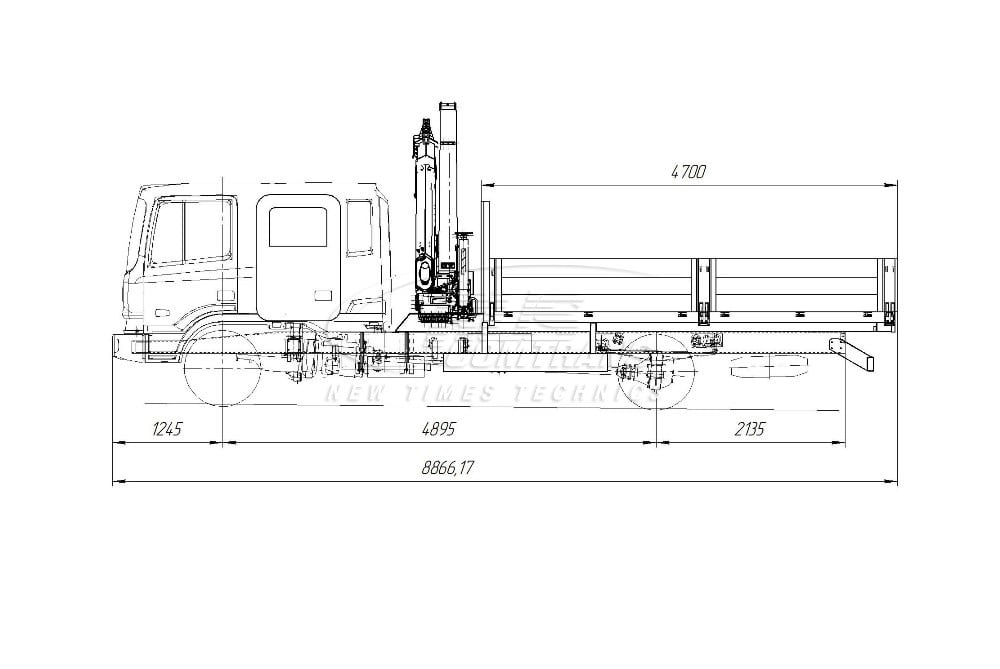

Манипулятор Хендай HD 120 габариты

Колея передних колес становит 1795 мм, а задних 1660 мм при минимальном дорожном просвете 210 мм и переднем свесе 1245 мм. Автомобиль уверенно чувствует себя на всех типах дорог, кроме полного бездорожья и строительных площадок начального цикла строительства.

hyundai 120 с манипулятором имеет общую массу 12 тонн при распределении нагрузок:

  • 3500 кг на переднюю ось;
  • 8500 кг – на заднюю.

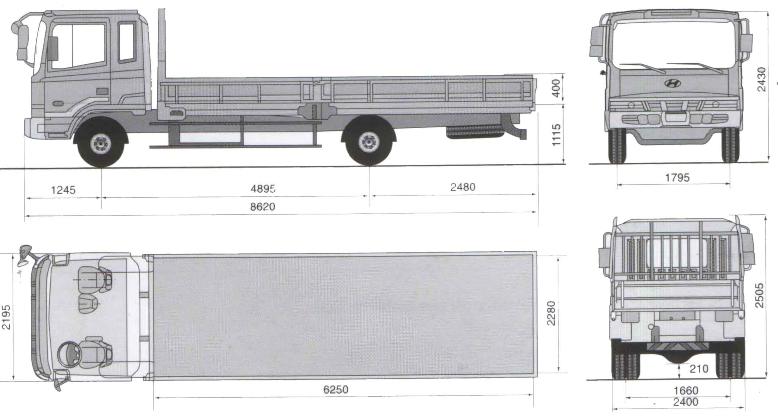

Манипулятор Хендай HD 120 габариты шасси

При этом он может перевозить 5400 кг полезного груза (собственная масса шасси 6450 кг и масса установленного манипулятора – 1500 кг). Машина оборудуется дизельным двигателем класса ЕВРО 3 или ЕВРО 4 с турбинной установкой мощностью 225 лошадиных сил. Автомобиль выпускается в различных модификациях:

  • Фургоны из «сэндвич – панелей»;
  • Изотермические фургоны и рефрижераторы;
  • Бортовые с тентом;
  • Бортовые.

В силу специфики работы кран манипулятор на базе hyundai HD 120 устанавливается только на бортовую и бортовую тентованную модификации.

Характеристики навесного оборудования

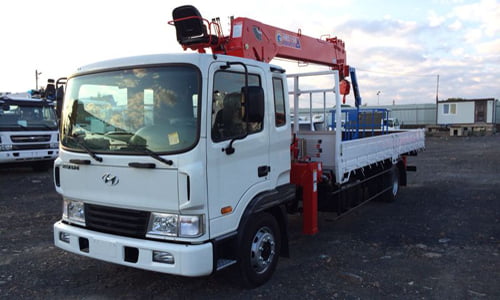

Манипулятор Хендай HD 120

Характеристика Значение
Максимальный грузовой момент, т*м 12.00
Макс. Вылет Стрелы, м 15.8
Макс. Высота Подъема, м 17.6
Макс. Рабочая высота 18.2
Грузовые характеристики
– тонн / вылет метры 5,0 т. / 2,0 м.
– тонн / вылет метры 2,0 т. / 3,76 м
– тонн / вылет метры 1,0 т. / 6,11 м.
– тонн / вылет метры 0,6 т. / 8,45 м.
– тонн / вылет метры 0,44 т. / 10,8 м.
– тонн / вылет метры 0,33 т. / 13,14 м.
– тонн / вылет метры 0,25 т. / 15,5
Тип стрелы / Количество секций 6-гранная / 6 секций
Задние аутригеры опция
Передние аутригеры +
Управление верхнее
Бортовая платформа
– Материал сталь
– длина, м 6,2
– ширина, м 2,3
– высота, м 0,4

Комплектация шасси

Манипулятор Хендай HD 120

Характеристика Значение
Гидроусилитель руля +
Электрические стеклоподъемники +
Тормоза передние дисковые
Тормоза задние дисковые
Обивка сидений Кожзам
Коврики +
Магнитола +
Кондиционер +
Центральный замок +
Электропривод и обогрев зеркал +
Противотуманные фары +
Ящик для инструментов +

Опции

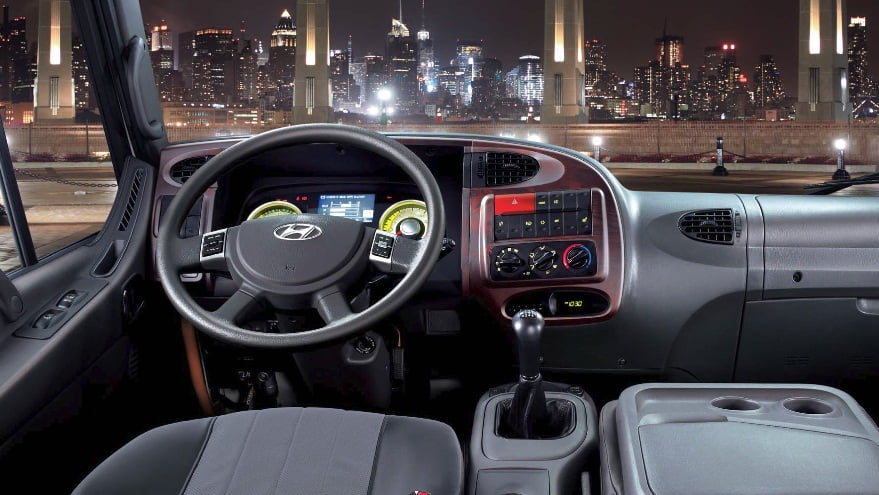

Хендай HD 120 салон

  1. Коробка отбора мощности
  2. Кондиционер
  3. Тахограф

Суперпакет:

  • солнцезащитный козырек пассажира
  • тонировка окон
  • зеркала с подогревом
  • магнитола Н818
  • водит. сиденье (пневмоподвеска/замок/подлокотник)
  • тканевая обивка сидений
  • отделка передней панели под дерево

Пакет “Подвеска”

  • передний стабилизатор поперечной устойчивости
  • задние амортизаторы
  • малолистовые рессоры
  • Электростеклоподъемники + центральный замок
  1. Полностью пневматические тормоза (245/70R19.5, 133/131 Tubeless Tire)
  2. ASR и авторегулятор тормозов
  3. Огнетушитель
  4. Дополнительный масляной фильтр

Подъёмный механизм

Стандартная подъемная установка крана манипулятора Hyundai HD 120 устанавливается позади кабины и в сложенном состоянии нисколько не увеличивает габаритов машины и не мешает перевозке грузов любой конфигурации, в том числе и длинномерных. В некоторых случаях крановые манипуляторы монтируются в задней части кузова, если есть необходимость уменьшить нагрузку на переднюю ось автомобиля или условия погрузочных работ требуют подъезда автомобиля только задним ходом.

Работа с КМУ, которые установлены в передней части грузовой платформы требуют выполнения определенных правил безопасности. Например, нельзя поднимать грузы, которые находятся перед передним срезом автомобиля. Это может привести к опасному опрокидыванию шасси. Hyundai HD 120 краны манипуляторы оборудуются подъемниками UNIC UR-V374 или Soosan.

Манипуляторы UNIC тросового типа имеют телескопическую стрелу вылетом в 10,3 метра. Грузоподъемность при длине стрелы в 10 метров составляет 480 кг, а при минимальном радиусе 2,6 метра достигает 3300 кг. Специфика конструкции позволяет работать с грузами, которые находятся в углублениях или котлованах.

Краны Soosan на грузовиках hyundai 120 HD обладают грузоподъемностью до 7 тонн (на 2,1 м) и 610 кг (на 15 метрах выдвижения стрелы), максимальным вылетом стрелы 15, 4 метра и высотой подъема груза до 18 метров. Стрела шестигранного профиля с шестью ступенями.

Краны манипуляторы hyundai оборудуются всеми необходимыми устройствами обеспечениями безопасности работы, в том числе блокиратором манипулятора при перегрузке.
