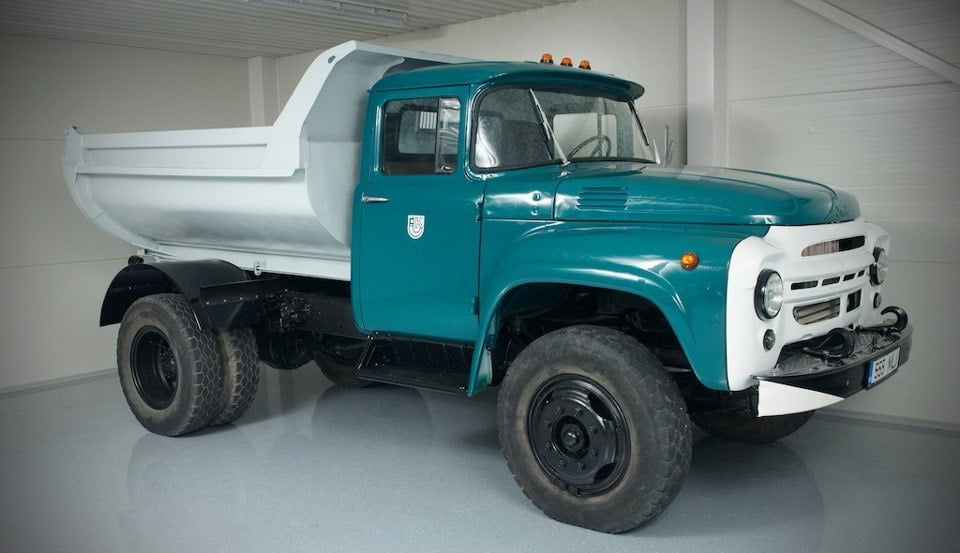

ЗИЛ-130

В то время ЗИЛ уже начал изготавливать небольшие партии V-образных восьмицилиндровых двигателей “ЗИЛ-375”, видоизмененная модификация которого предназначалась для нового грузовика. “ЗИЛ-130” получил под капот V-образный карбюраторный силовой агрегат мощностью 150 л.с. при 3200 об/мин, который обеспечивал машине максимальную скорость 90 км/ч и прекрасную приемистость, вполне сопоставимую с легковыми автомобилями. Соответственно возросла и средняя скорость. Простые и надежные тормоза с пневматическим приводом, гидроусилитель рулевого управления, впервые использованный на отечественном грузовике, эффективная система отопления и вентиляции, хорошая обзорность через гнутое панорамное ветровое стекло, система освещения и сигнализации обеспечивали удобство управления автомобилем. “ЗИЛ-130” оказался достаточно экономичной машиной: контрольный расход топлива без прицепа с нагрузкой 5000 кг составлял 28 л 76-го бензина на 100 км. Переход на эксплуатацию таких принципиально новых машин предъявлял повышенные требования к водителям и оснащению ремонтных мастерских и автотранспортных предприятий.

Первые партии грузовиков “ЗИЛ-130” отличались невысоким качеством сборки, а низкая надежность электрооборудования и частые поломки двигателей портили, в общем-то, неплохие отзывы об автомобиле. Настоящим бедствием стали недолговечные карданные шарниры. Это отпугивало старых опытных водителей. Но, несмотря на неудачи, производство новых грузовиков возрастало и машина все больше и больше нравилась автотранспортникам.

В дополнительное оснащение входила светомаскировка для военных версий, канистры, топор, лопата.

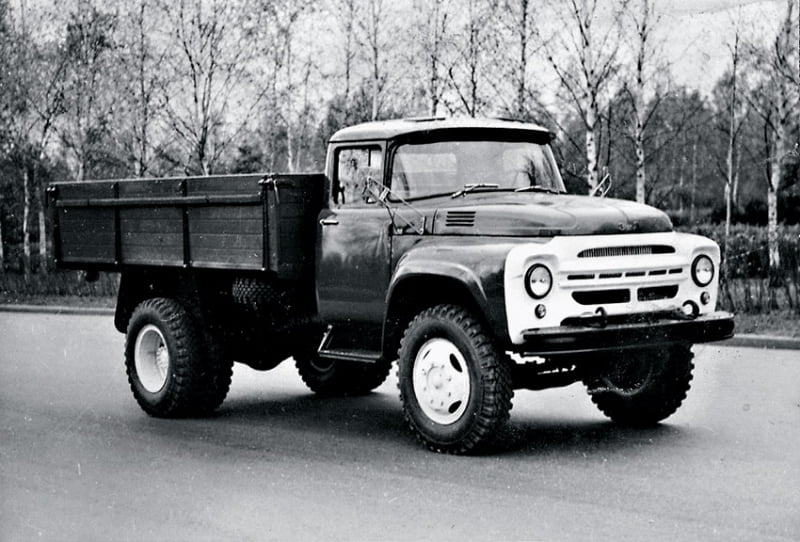

Перед началом проектирования “ЗИЛ-130” рассматривался как базис для целого семейства унифицированных машин, предназначенных для самых разнообразных транспортных операций. Первым в этом семействе стал
“ЗИЛ-130 А” — бортовой автомобиль-тягач с двухскоростным задним мостом для постоянной работы с прицепом общей массой в 8000 кг. Затем следовал седельный тягач “ЗИЛ-130 В” для буксировки полуприцепов общей массой до 12 500 кг. “ЗИЛ-130 Г” имел колесную базу, удлиненную до 4500 мм, и соответственно более вместительную грузовую платформу с двухсекционными боковыми бортами. Также выпускались шасси для строительных и сельскохозяйственных самосвалов, кузова и гидросистемы которых строились Мытищинским машиностроительным заводом.

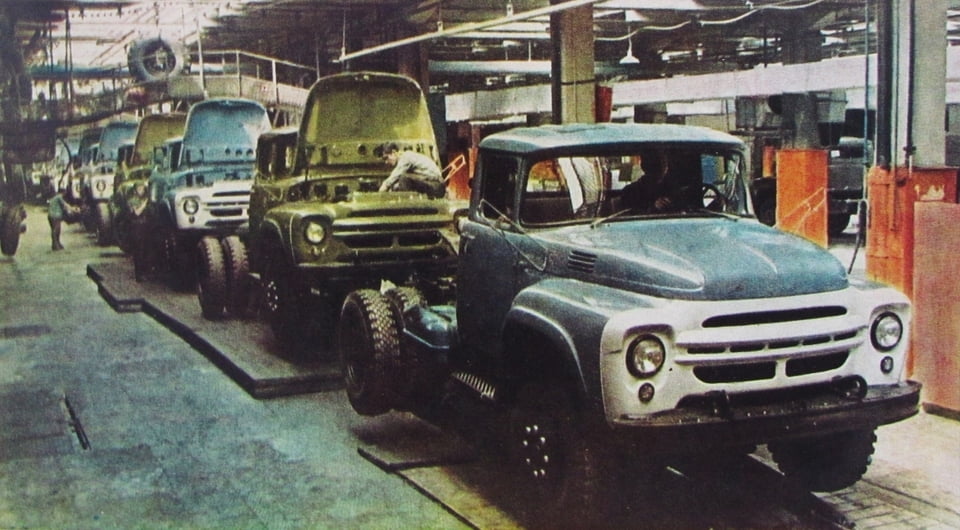

Тем временем конструкция “ЗИЛ-130” совершенствовалась, улучшалось качество сборки, отрабатывались технологии, и в результате удалось значительно увеличить межремонтный пробег машин. Их охотно стали покупать за рубежом. В результате, идя навстречу ВО “Автоэкспорт”, завод создал специальные экспортные модификации машины как для стран с умеренным климатом, так и для тропиков. По особым заказам грузовики “ЗИЛ-130” оснащались английскими дизельными двигателями Perkins, а финское дочернее предприятие “Автоэкспорта” — объединение “Конела” — подводило под двухосный автомобиль поддерживающую неведущую ось, что повышало грузоподъемность машины до 8 т. В Индию, Сирию, Иран и Ирак поставлялись специальные автобусные шасси на основе удлиненного варианта “ЗИЛ-130 Г”, на которые местные кузовные фирмы устанавливали кузова оригинальной конструкции.

Огромной популярностью пользовались шасси “ЗИЛ-130” у изготовителей специализированных и специальных автомобилей. Фургоны, автоцистерны, топливозаправщики, буровые установки, автокраны, передвижные мастерские, пожарные, мусороуборочные, поливочно-моечные машины — различных моделей спецмашин на шасси “ЗИЛ-130” существовало огромное количество. Один только Мытищинский машиностроительный завод для “ЗИЛ-130” разработал несколько вариантов самосвалов.
Решением аттестационной комиссии в 1973 году автомобилю “ЗИЛ-130” был присвоен Знак качества. Почетный пятиугольник наносили белой краской с правой стороны кабины. В 1974 году была выпущена небольшая партия “ЗИЛ-130” с измененной передней облицовкой радиатора, а в конце того же года завод освоил производство шасси “ЗИЛ-130 АН” для самосвалов, которые предполагалось оснащать рядным шестицилиндровым двигателем “ЗИЛ-157 Д”. Тот год оказался для грузовика юбилейным: летом был изготовлен миллионный длиннобазный “ЗИЛ-130 Г”.

В торжественной обстановке новенький ярко-красный грузовик преподнесли лучшему водителю Третьего автокомбината Главмосавтотранса А. Бесчастному. А через восемь лет — в 1982 году — был собран двухмиллионный “ЗИЛ-130 Г”, который также был закреплен за Бесчастновым, не совершившим за этот период на миллионном “ЗИЛ-130 Г” ни одной аварии.

12 августа 1974 года начался выпуск северных модификаций — “ЗИЛ-130 С” — на Читинском автосборочном заводе, которые имели отличия от серийной модели, позволявшие эксплуатировать ее в суровых условиях Крайнего Севера.
Спустя два года грузовику присвоили индекс “ЗИЛ-130-76” и повысили грузоподъемность до 6 т. В 1977 году пошли в серию модификации “ЗИЛ-130 ГУ” с особо длинной колесной базой в 5600 мм, предназначавшиеся для транспортировки легковесных грузов. Год 1978 принес всем грузовикам ЗИЛ новую облицовку радиатора, главным изменением которой был перенос подфарников вверх, а основных фар вниз, что улучшило освещение дороги.
В начале восьмидесятых всем в стране стало окончательно ясно, что эксплуатация 5 — 6-тонных грузовиков, оснащенных бензиновыми двигателями, крайне нерентабельна, поэтому была разработана целая гамма машин, работающих на сжиженных и сжатых газах. В 1980 году коллектив конструкторов ЗИЛа получил срочное задание разработать “ЗИЛ-130” с дизельным двигателем и интегральным оперением. Работу выполнили, и в 1981 году появились два опытных образца “ЗИЛ-130 ГМД”, однако дальше их дело не пошло. Все силы были сосредоточены на совершенствовании и поставке на производство нового грузовика “ЗИЛ-169”, получившего к этому времени новый отраслевой индекс “ЗИЛ-4331”.

«ЗИЛ-130», вплоть до конца 80-х годов ХХ века,обладал хорошим экспортным потенциалом. Его поставляли более чем в сорок стран мира. Причём, по желанию заказчика, машину комплектовали экономичным английским 140-сильным дизелем «Перкинс». Завод разработал адаптированные для стран с тропическим климатом версии всех популярных модификаций «ЗИЛ-130».

С 1986 года Московский автозавод имени Лихачева модернизировал всю программу своих грузовиков, которые получили новую тормозную систему, измененное электрооборудование и панель приборов, а также новые индексы: бортовой — “ЗИЛ-432410”, длиннобазный — “ЗИЛ-431510”, газобаллонный — “ЗИЛ-431810”, седельный тягач — “ЗИЛ-441510” и так далее. Ресурс автомобиля до первого капитального ремонта составлял теперь 400 000 км. Машины пользовались хорошим спросом, и любой руководитель автотранспортного предприятия стремился заполучить как можно больше грузовиков с маркой ЗИЛ. Находился на подъеме и сам завод.
Однако новые экономические условия, сложившиеся в стране в начале девяностых, сделали такой привычный и нужный среднетоннажный грузовик анахронизмом. Устарелость конструкции, значительные эксплуатационные расходы, плохая надежность и полное падение спроса на автомобили средней грузоподъемности вынудили свернуть в декабре 1994 года в Москве производство грузовиков “ЗИЛ-130”. Их выпуск был переведен на Уральский автомоторный завод (УАМЗ) под Екатеринбургом.

Финское дочернее предприятие советского «Автоэкспорта» – компания «Конела» – подводила под двухосный автомобиль поддерживающую не ведущую ось, что повышало грузоподъёмность машины до 8 т. В Индию, Сирию, Иран и Ирак поставлялись специальные шасси на основе удлиненного варианта «ЗИЛ-130Г», на которые местные кузовные фирмы устанавливали кузова грузовиков и автобусов своих оригинальных, подчас весьма причудливых, конструкций.

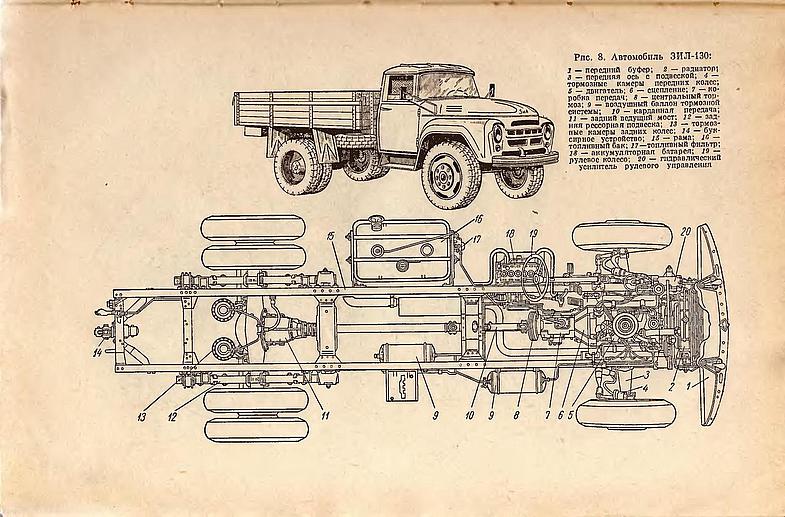

Конструкционные особенности

Оснащался данный грузович 8-цилиндровым карбюраторным четырёхтактным V-образным верхнеклапанным двигателем ЗИЛ-130 с мощностью 150 л. с. при 3200 об/мин (с ограничителем), максимальным крутящим моментом 41 кГм при 1800 об/мин, степенью сжатия 6,5 и рабочим объёмом 5969 см³.

На грузовик ЗИЛ-130 устанавливался гидроусилитель руля, синхронизированная 5-ти ступенчатая коробка передач, трёхместная кабина с омывателем ветрового стекла. На часть устанавливался предпусковой подогреватель двигателя. Затем стали устанавливать транзисторное зажигание, генератор переменного тока, изменённый щиток приборов. Затем были применены изменённая конструкция шарниров карданной передачи и другие нововведения. Кабины ранних автомобилей имели два вентиляционных люка в крыше кабины и лючок воздуховода в левой части кабины выше педали сцепления. Затем этот лючок был удалён и конструкции. В семидесятых годах перестали ставить сначала левый вентиляционный люк, а потом и правый. До 1970 года бортовые грузовики имели высоту бортов 685 мм, в дальнейшем высота бортов была уменьшена до 575 мм.

Технические характеристики

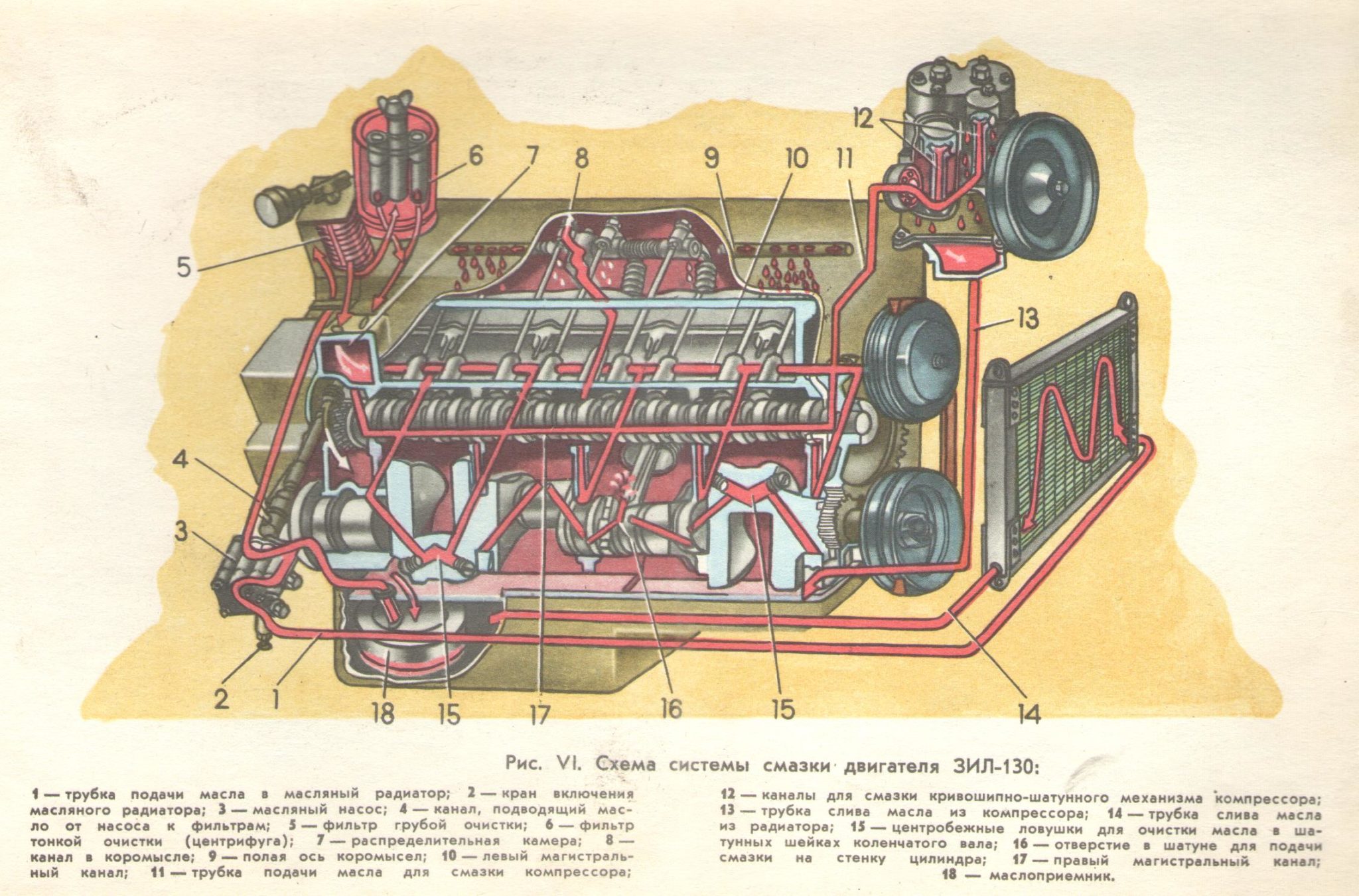

Автомобиль ЗИЛ-130 изначально комплектовался восьмицилиндровым 4-тактным двигателем мощностью 148 лошадиных сил (3000 оборотов в минуту). Рабочий объем при этом достигал 6 л. Система смазки мотора была комбинированной, с разбрызгиванием и давлением. Система питания движка принудительная, система охлаждения – жидкостная.

Подвеска зависимая, рама состояла из стальных лонжеронов с пятью поперечинами. Стартер мощностью 1,5 л.с. включался посредством тягового реле. Известный всем, грузовой автомобиль ЗИЛ-130 стал прорывным в советском машиностроении. Вместе с ним, появились трехместные кабины, гидравлический усилитель на рулевое колесо, КП, в которую входили косозубые шестерни и синхронизаторы, предпусковой подогреватель мотора, омыватели стекла и другое.

В 1974 году было решено использовать более экономный тип двигателя для некоторых моделей. Благодаря такой замене также повысилась экономичность грузовика. Данным агрегатом являлся ЗИЛ-157 с 6 цилиндрами, расположенными рядно, мощность равно 110 лошадиным силам. Питаться мотор продолжал бензином А-72.

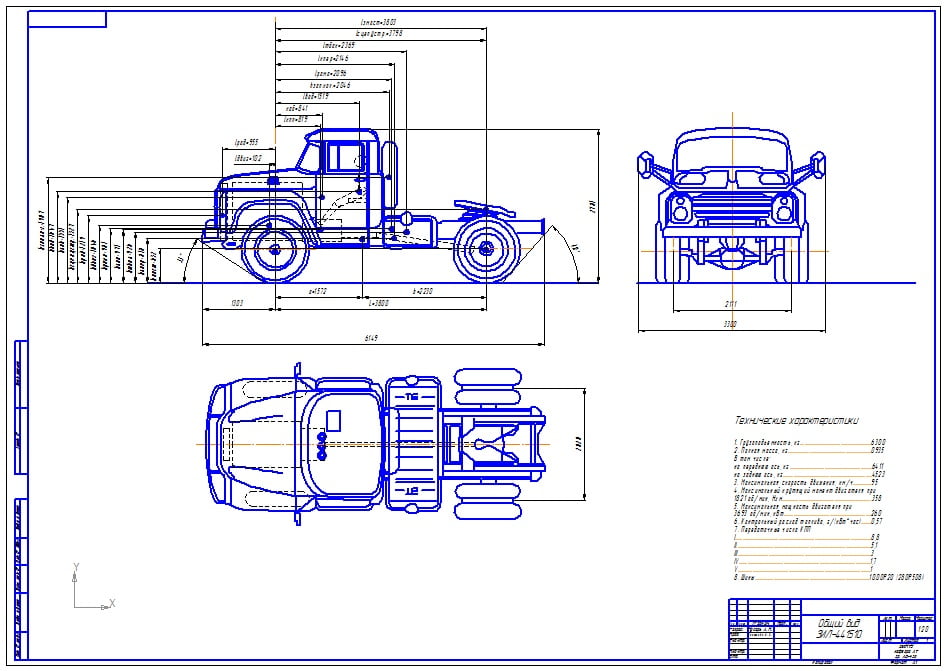

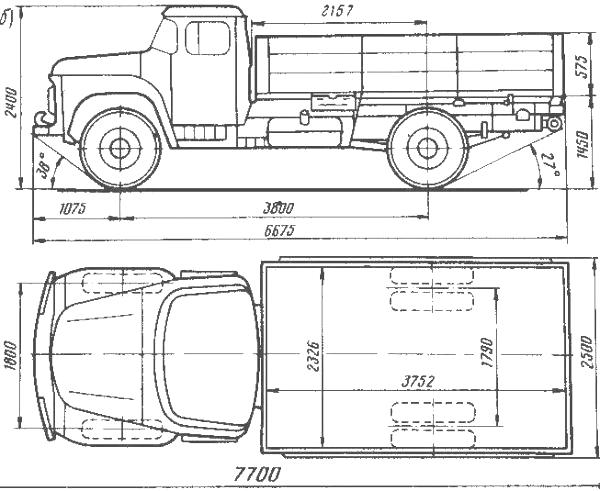

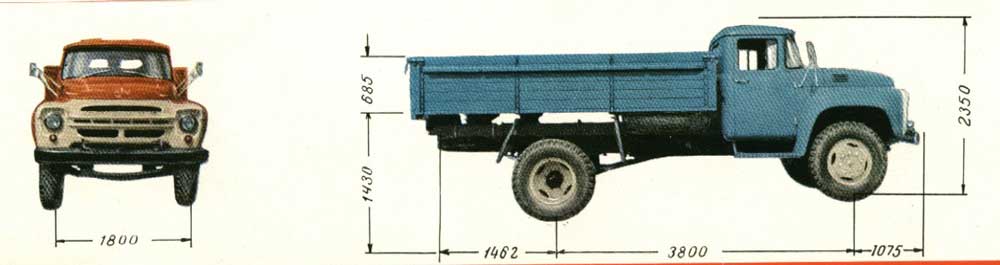

Габаритные размеры

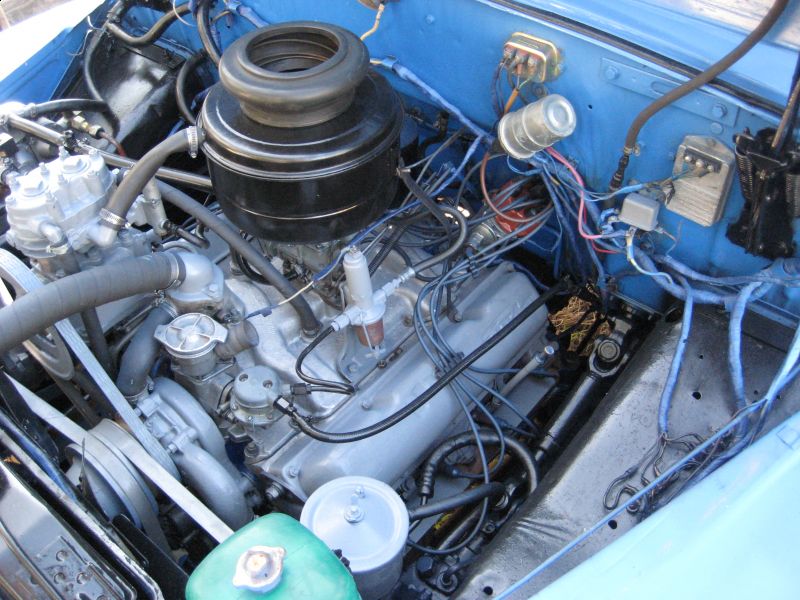

Двигатель

Оснащался грузовик «ЗИЛ-130» карбюраторным восьмицилиндровым 4-х тактным V-образным верхнеклапанным двигателем одноимённой марки – «ЗИЛ-130».

• Рабочий объём – 5969 см³.
• Мощность – 150 лошадиных сил, при 3200 об/мин (с ограничителем).
• Диаметр цилиндра – 100 мм; ход поршня в цилиндре – 95 мм.
• Степень сжатия — 6,5.
• Максимальный крутящий момент при 1800/2000 об/мин. – 401,8Нм (41кгс-м).
• Расход топлива – 29 литров на 100 км пути, при средней скорости автомобиля 60 км/ч.
• Расположение цилиндров в данном моторе – под углом в 90 градусов.

Блок цилиндров — с гильзами, с резиновыми уплотняющими кольцами в нижней их части. Головок цилиндров две, они выполнены из алюминиевого сплава со вставными сёдлами и направляющими клапанов. Поршни сделаны из того же алюминиевого сплава. Поршневых компрессионных колец – три. 2 верхних – хромированные чугунные, и одно маслосъёмное – стальное, составное, хромированное. Поршневые пальцы — стальные, плавающие, пустотелые.

Шатуны выполнены из стали, двутаврового сечения, со смазыванием пальца поршневого. Шатунные и коренные подшипники – тонкостенные, взаимозаменяемые; вкладыши — стале-алюминиевые (лента стальная, и алюминиевый сплав).Коленчатый вал – стальной, кованый, пяти-опорный, с каналами для смазывания; шейки с грязеуловителями. Маховик чугунный, снабжённый стальным зубчатым венцом для пуска двигателя от стартера.

Распределительный вал — стальной, пяти-опорный. Клапаны двигателя«ЗИЛ-130» имеют следующую конструкцию.

Впускные – расположены в головках блока цилиндров. Они приводятся в действие от одного распределительного вала. Выпускные – пустотелые, охлаждаемые, с жаростойкой наплавкой; имеют механизм для принудительного поворачивания клапана во время работы. Толкатели – механические, выполненные из стали, с наплавкой из специального чугуна. Коромысла клапанов –стальные, с бронзовыми втулками.

Газопроводы двигателя «ЗИЛ-130» следующие: впускной – из алюминиевого сплава, общий для каждого из рядов цилиндров, с жидкостной полостью для подогрева топливной смеси, расположенный между головками блока; выпускные – из чугуна; по одному с каждой стороны блока цилиндров.

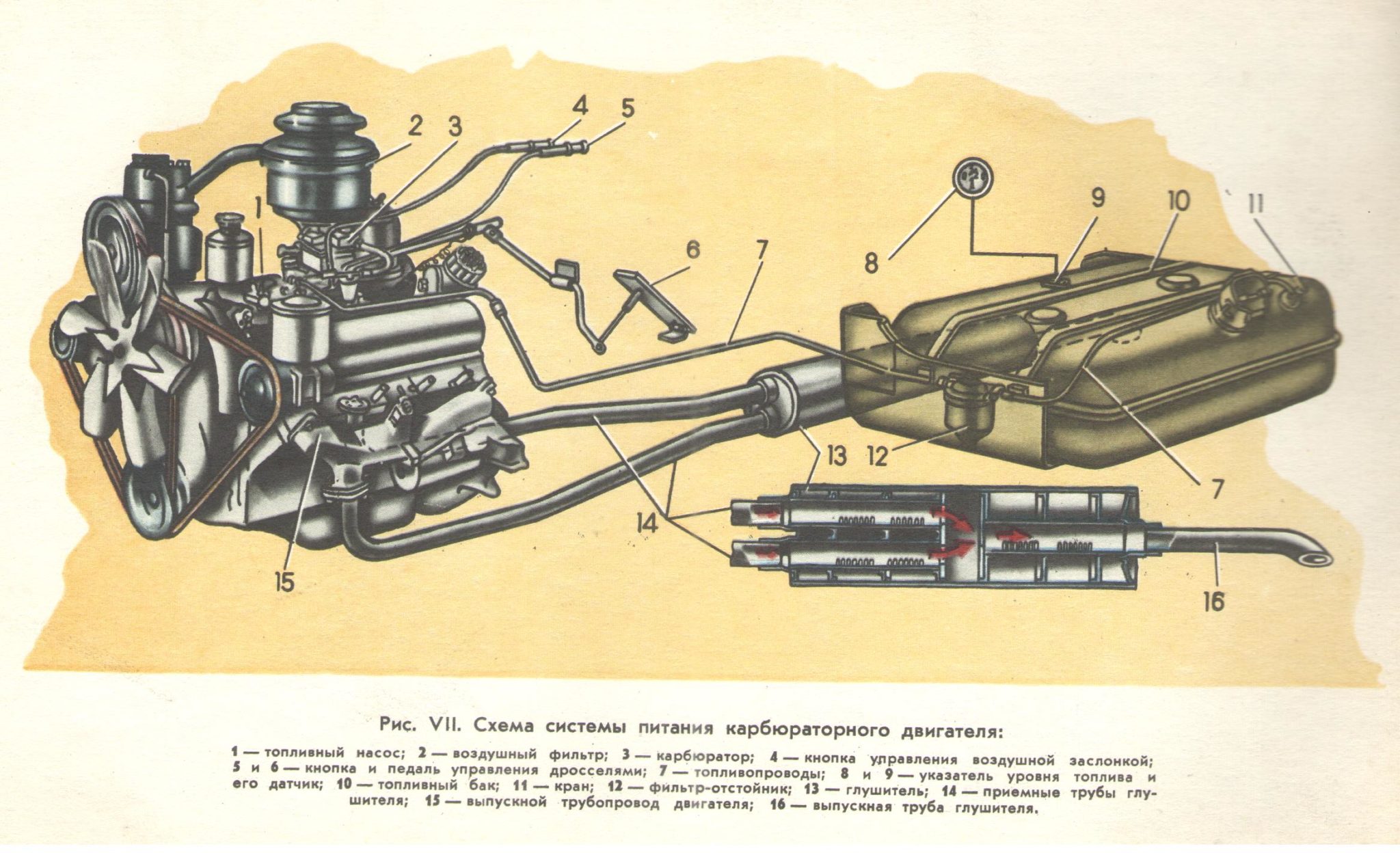

Топливный бак автомобиля «ЗИЛ-130» установлен под платформой на левом лонжероне и имеет объём 170 литров. В системе питания использован принцип принудительной подачи топлива, топливным насосом«Б-10» –диафрагменным, с рычагом для ручной подкачки бензина. Подогрев топливной смеси — во впускном газопроводе, имеющем специальную жидкостную полость для подогрева, производится подогрев топливной смеси.

В 1974 году было решено использовать более экономный тип двигателя для некоторых моделей. Благодаря такой замене также повысилась экономичность грузовика. Данным агрегатом являлся ЗИЛ-157 с 6 цилиндрами, расположенными рядно, мощность равно 110 лошадиным силам. Питаться мотор продолжал бензином А-72.

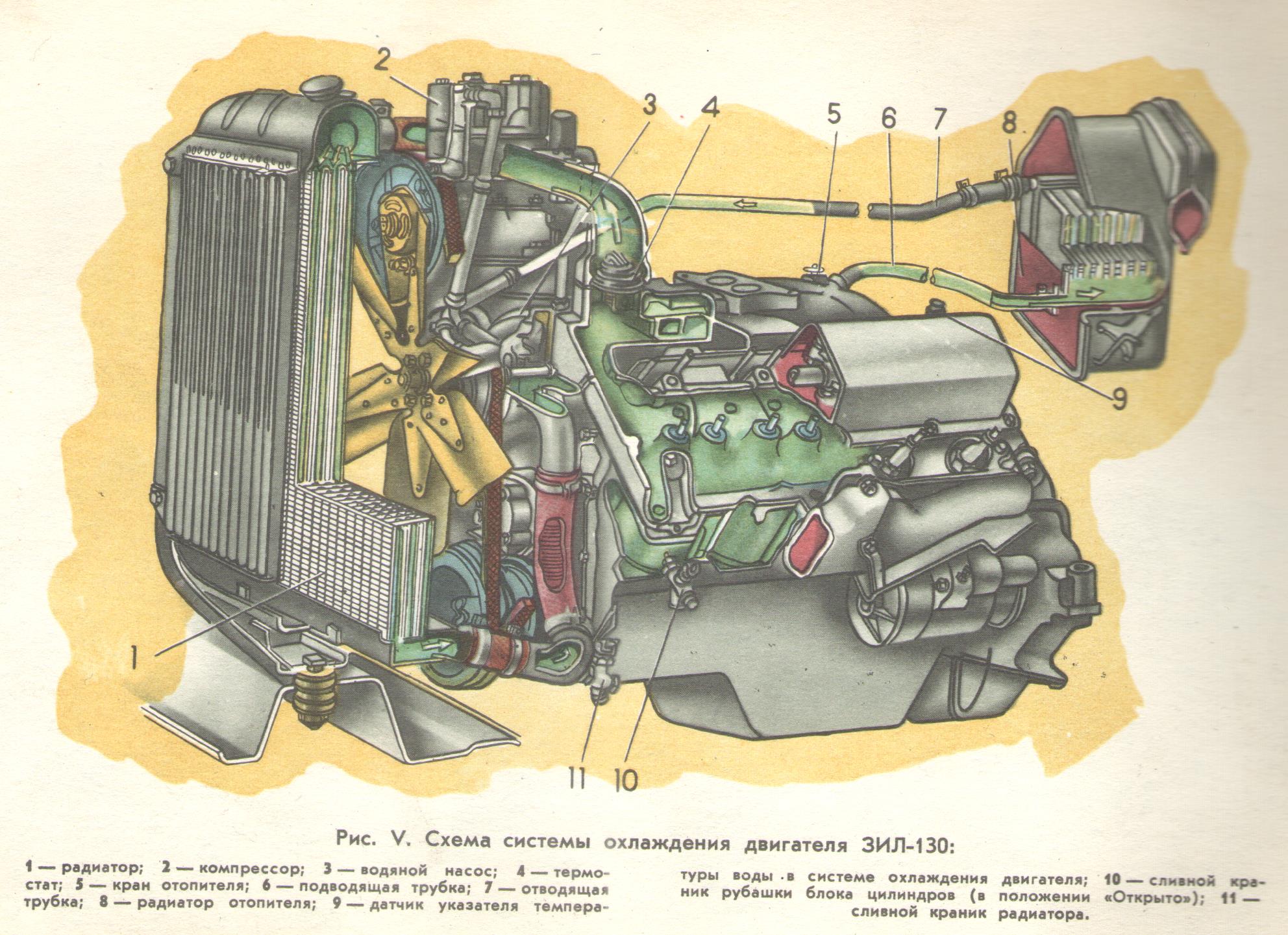

Система охлаждения мотора«ЗИЛ-130» – жидкостная, закрытая, с принудительной циркуляцией. Установлен трубчато-ленточный радиатор, змейковый, трёхрядный. Термостат (с твёрдым наполнителем) установлен в выпускном патрубке жидкостной полости. Жалюзи – створчатые, вертикальные, управляемые из кабины водителя. Центробежный водяной насос приводится в действие ремнём от шкива коленвала, совместно с шестилопастным вентилятором двигателя.

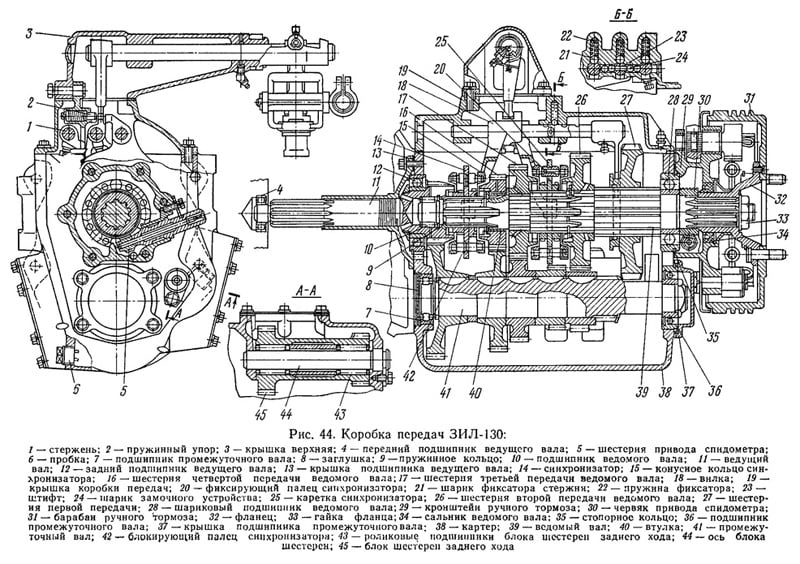

Коробка переключения передач

На автомобилях «ЗИЛ-130» установлена механическая пятиступенчатая коробка передач. КПП оборудована двумя синхронизаторами инерционного типа для включения второй и третьей, четвертой и пятой передач. Главная передача – двойная, с парой конических зубчатых колес со спиральными зубьями и парой цилиндрических зубчатых колес с косыми зубьями, с передаточным числом – 6,32.

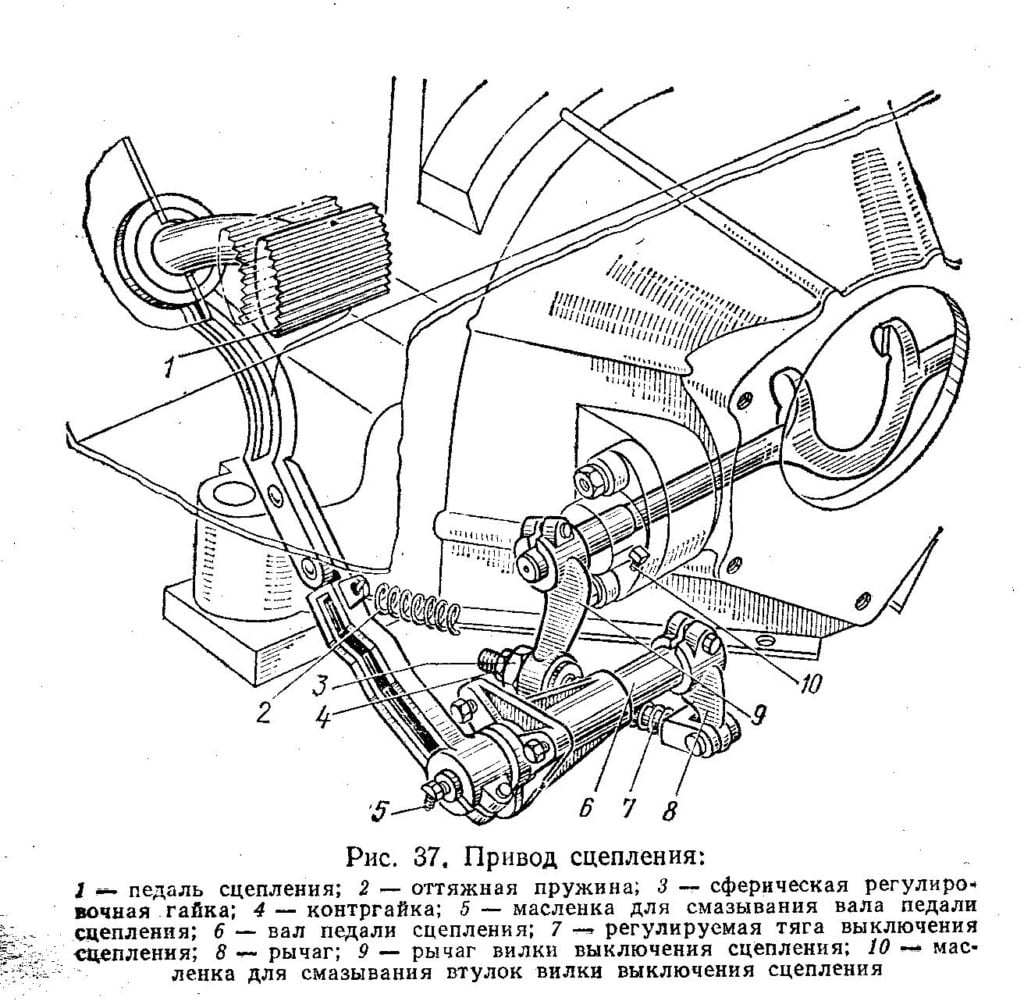

Сцепление – сухое, однодисковое, с пружинным гасителем крутильных колебаний. Число пар трущихся поверхностей – 2. Привод распределяется на заднюю ось, передняя ось – рулевая.

Карданных валов два, открытого типа, с промежуточной опорой на раме. Карданных шарниров – три, на игольчатых подшипниках, с постоянным запасом смазочного материала. Картер заднего моста – стальной, штампованный, сварной. Установлен конический дифференциал, симметричный, с четырьмя сателлитами. Полуоси полностью разгруженные. Стандартный размер шин – 260х508.

Тормозная система

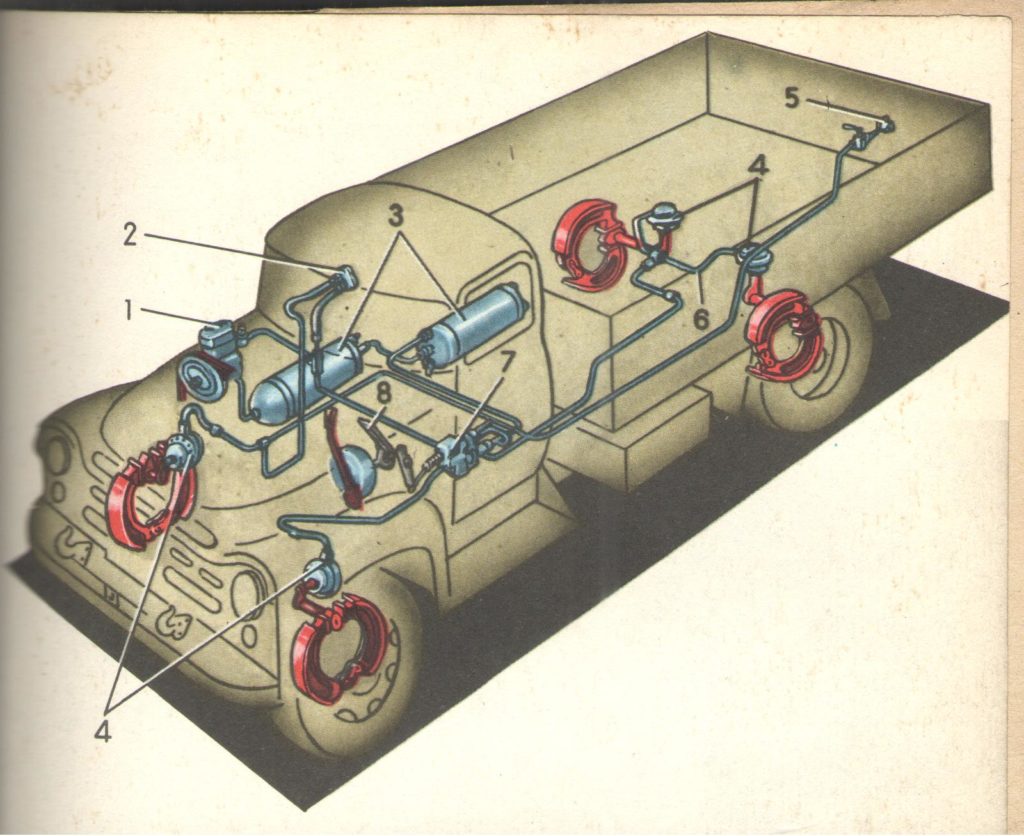

1 — компрессор; 2 — манометр; 3 — баллоны для сжатого воздуха; 4 — тормозные камеры; 5 — соединительная головка с разобщительным крахом; 6 — шланг; 7 — тормозной кран (кран управления); 8 — тормозная педаль;

Пневматическая тормозная система грузовика работает на барабанных механизмах. Рабочая система тормоза является колодочной, барабанного типа; действует на все колёса, привод её – пневматический. Стояночная система тормоза также барабанного типа, действующая на трансмиссию; её привод – механический. Установлен двухцилиндровый воздушный компрессор, с жидкостным охлаждением головки и блока.

Поршни воздушного компрессора изготовлены из алюминиевого сплава, с плавающими поршневыми пальцами. Привод компрессора осуществляется ремнём от шкива водяного насоса; смазывание компрессора происходит от смазочной системы двигателя, под давлением и разбрызгиванием.

Кабина

Кабина автомобилей ЗИЛ-433360 — цельнометаллическая, трёхместная, с целым панорамным неоткрывающимся стеклом ветрового окна типа «Триплекс».

Двери кабины имеют спускающиеся стекла и поворотные стекла форточки. Подъем стекол дверей и надежная их фиксация в поднятом положении осуществляются однорычажными стеклоподъемниками.

Двери кабины, левая и правая, имеют замки, открывающиеся снаружи ключом, а изнутри ручкой. Стопор замка в нижнем положении блокирует открытие дверей снаружи.

Для открытия поворотной форточки двери необходимо повернуть ручку-запор, нажав предварительно на ее кнопку. Стеклоочиститель ветрового окна кабины с электроприводом. Сиденье водителя снабжено механизмом подрессоривания с регулировкой жесткости в зависимости от веса водитель перед посадкой на сиденье необходимо вращением ручки 2 установить указатель 3 против цифры на шкале, соответствующей весу водителя. Подвеска может быть заблокирована, при этом сиденье фиксируется в единственном (по высоте) положении.

Регулировкой предусмотрено несколько фиксированных положений спинки и подушки сиденья.
Отопитель кабины предназначен для подачи тёплого воздуха в Кабину и обогрева стекла ветрового окна в случае его замерзания.
Оперение автомобиля  — интегрального типа, откидывается в перед.

Салон

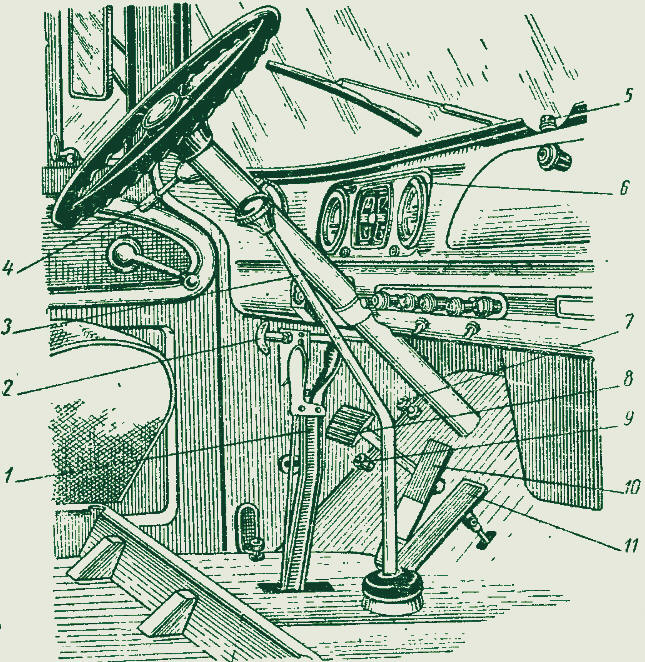

1 – рычаг стояночного тормоза; 2 – ручка управления жалюзи радиатора; 3 – рычаг переключения передач; 4 – переключатель указателей поворота; 5 – форсунка обмыва ветрового стекла; 6 – щиток приборов; 7 – педаль обмыва ветрового стекла; 8 – педаль сцепления; 9 – ножной переключатель света фар; 10 – педаль тормоза; 11 – педаль управления дроссельной заслонкой.

Рулевой механизм ЗИЛа-130 представлял собой винт со специальной гайкой шарообразной формы плюс поршень-рейку. Гидроусилитель был встроенным. Трехместная кабина располагается сразу за двигателем. Сиденье при этом регулируется по длине, по высоте и наклону спинки. Из основных опций в кабине присутствовал отопитель, стеклоочиститель с двумя щетками, устройство для обмыва стекла. Для 60-х годов эргономика кабины на высшем уровне. Приборная панель и функциональные приборы расположены очень удобно в отношении водителя. В крыше кабины конструкторы предусмотрели два вентиляционных люка. Решетка радиатора стала запоминающимся элементом. Кабина выполнялась из цельного метала и рассчитывалась на три посадочных места. Инженерный состав потрудился на славу, ведь автомобиль был комфортабельным и сильно рознился от многих советских грузовых машин. Водители получали улучшенные условия для выполнения своего труда.

Сидеть внутри было намного удобнее, ведь изменения коснулись и ширину – она была увеличена на 1.2 метра, если сравнивать с моделью ЗиЛ-164. В просторной кабине были оптимально расположены приборы и органы управления. К тому же появились мягкие сидения – для водителя и для пассажиров (сдвоенное). Сидение шофера теперь могло регулироваться в горизонтальном и вертикальном направлениях. Еще можно было менять угол наклона спинки кресла и подушки. Именно на ЗиЛ-130 дебютировал гидравлический усилитель рулевого колеса. Благодаря этому повысилась не только простота управления грузовым автомобилем, а и его безопасность – если переднее колесо разрывалось, грузовик было легче удержать на дорожном участке.
