Трактор Т-16

Трактор Т-16 или «Шассик» — так его называют в народе, детище Харьковского тракторного завода. Является глубокой модернизацией самоходного шасси ДСШ-14. Задумывался конструкторами, как самоходная, универсальная платформа, для различного сельскохозяйственного и промышленного оборудования.

На шасси предусматривалась установка оборудования для междурядной обработки: опрыскиватель, культиватор.

Для заготовки кормов, широко применяют косилку с использованием бокового ВОМ, стогомёты. Погрузчики разных видов, кузов – самосвал, большой перечень промышленного оборудования. Несмотря на свою универсальность, наибольшую популярность у населения он приобрел, как компактный, маневренный и проходимый грузовик.

На таком хоть в лес за дровами, хоть песка для или гравия для приусадебной стройки привезти, самое то. За комплектацию с передним расположением кузова, Т-16 получил второе свое народное прозвище — «Попрошайка»!

История создания

Трактор Т-16

В середине 50-х годов на Харьковском заводе тракторных самоходных шасси начинается производство и сборка ДСШ-14. Этот трактор станет началом целой линейки самоходных шасси, которые обретут большую популярность у населения на всей территории бывшего Советского Союза.

ДСШ-14 имел оригинальную для того времени конструкцию. Двигатель было решено перенести назад, за кабину, а спереди на трубчатой раме, устанавливать нужное оборудование.

Первая машина была выпущена в 1956. Дизельный мотор мощностью в 14 л.с. позволяла двигаться со скоростью до 13,7 км/ч, коробка передач имела шесть скоростей, а масса достигала 1,67 т. В такой комплектации трактор выпускался 2 года, после чего завод перешёл на сборку модернизированного ДВСШ-16. Модернизированная машина имела уменьшенный на 200 кг. вес и возросшую до 17 км.ч. скорость.

Дальнейшие работы по усовершенствованию самоходных шасси привели к рождению новой модели Т-16 в 1961 году. Здесь был применён уже более мощный 16 л.с. двухцилиндровый дизель. При массе трактора Т-16 в 1,43 тонны грузоподъёмность составила 750 кг, а скорость выросла до 19,5 км/ч.

На платформе этого трактора в разное время выпускались машины самого разного назначения: экскаваторы, вышки, краны, виброуплотнители. Устанавливалось оборудование для дорожной разметки, уборки улиц и конечно же, масса сельскохозяйственных агрегатов.

Непосредственно Т-16 выпускали в течение шести лет, всего их было собранно 600 тысяч. Модификации этого выдающегося трактора выпускались вплоть до 1995 года.

Назначение

Трактор Т-16

  • сельскохозяйственные манипуляции (такие как опрыскивание культур антипаразитарными средствами);
  • работа в сочетании с культиваторами;
  • работа вместе с уборочными машинами; грузовые операции (после выпуска в последующие годы трактор стал популярен именно благодаря его грузовым функциям);
  • модель, также называемая в кругах фермеров «шассик», использовалась в колхозах, совхозах, а затем — в частных и государственных фермерских хозяйствах;
  • благодаря навесному оборудованию, к агрегату возможно подключение циркулярной пилы, лебедки, генератора;
  • перевозка строительных материалов;
  • вывоз строительного мусора.

Технические характеристики

Технические характеристики трактора Т-16 сделали его любимцем многих поколений фермеров. Из конструктивных особенностей устройства особенно можно выделить заднее расположение мотора. Тяговый класс 0,6. Размеры шин ведущих колес — 9.50-32, направляющих — 6.50-16. Грузоподъемность самосвальной платформы, расположенной в передней части кабины — 1000 кг.

Двигатель

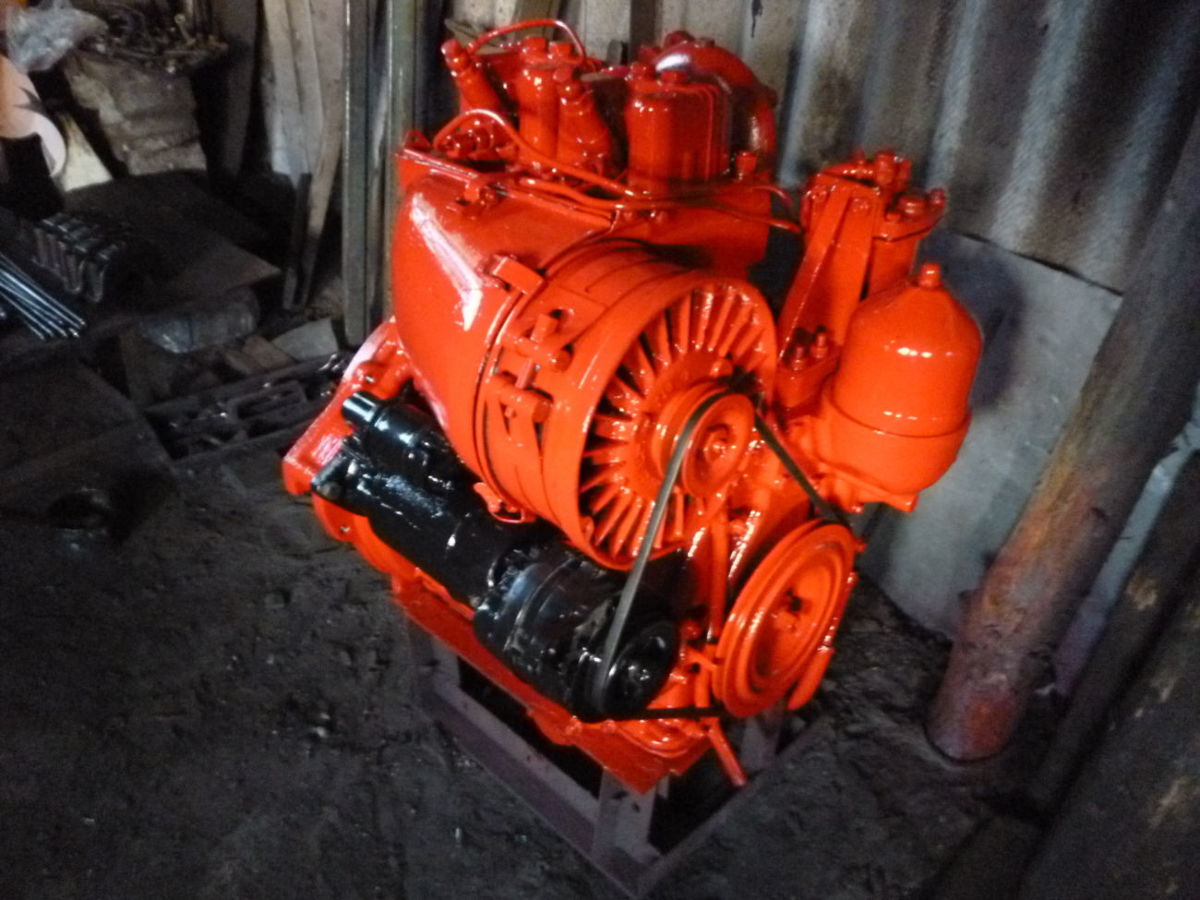

Трактор Т-16 двигатель

Базовые тракторы Т-16 были оборудованы четырехтактным мотором с мощностью 16 л.с., более поздние модели были оборудованы двигателем Д-21А1 с 22 лошадиными силами. Этого мотора хватает для приведения в действие не только трактора Т-16, но и навесного оборудования, которое может весить до 150 кг. Оба мотора имеют воздушное охлаждение. На головках и боковых сторонах цилиндров расположены ребра, которые обеспечивают их охлаждение. Можно регулировать скорость воздушного потока при помощи поворотного диска в соответствующем канале.

Д-21А1

1- счетчик моточасов; 2 — центрифуга; 3 — топливные фильтры; 4 — выпускной трубопровод; 5 — средний дефлектор; в — топливный насос; 7 — маховик; 8 — подогревательная свеча накаливания.

Расход топлива

Удельный расход топлива у «шассика» составлял 272 г/кВт в час.

На агрегате «шассика» использовался предкамерный метод смесеобразования. При этом предкамера формировалась специальной вставкой, впрессованной в головку цилиндров, и полостью, расположенной в головке. Предкамера занимала до 35% объема камеры сгорания.

Коробка передач

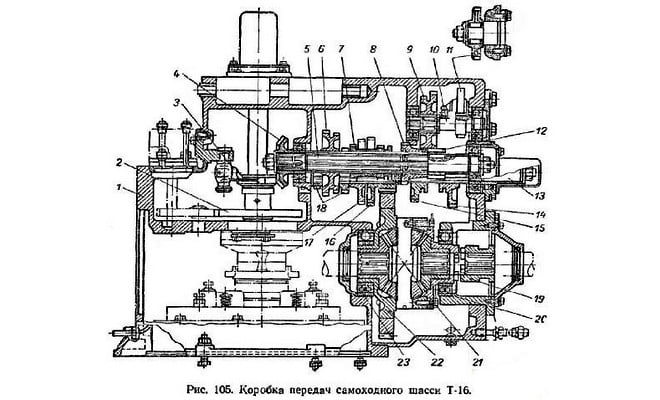

Трактор Т-16 кпп

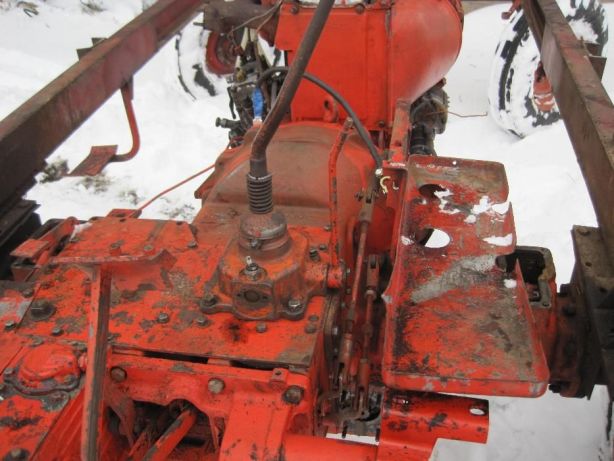

На минитракторе Т-16 установлена механическая коробка передач. На первых моделях было четыре положения для езды вперед, на последующих модификациях их количество было увеличено до 7. Ходовая и трансмиссия Валы коробки передач находятся под прямым углом по отношению к продольной оси. Благодаря этому удалось уменьшить размеры трансмиссии и машины в целом. Схема сцепления трактора Т-16 Сцепление включает в себя два однодисковых узла, которые предназначаются для передачи момента вращения на коробку передач и регулировку работы ВОМ. Ведущий мост – задний.

Трактор Т-16 сцеплениеТрактор Т-16 кпп.jpg

Гидравлическая система

Гидравлика тракторов состоит из шестеренного насоса, установленного на моторе, распределителя, исполнительных цилиндров и соединительных магистралей. На Т-16МГ установлено гидрообъемное рулевое управление, подключенное к основной магистрали.

Оборудование, которое используется на Т-16, устанавливается на раме перед кабиной. В сельском хозяйстве машина прекрасно сочетается с опрыскивателями, оборудованием для подкормки и внесения удобрений, косилками и стогомётами. Бороны и катки удобно цеплять на скобу, за передний поперечный брус, так чтоб борона располагалась между передними и задними колёсами.

Так же с трактором прекрасно агрегатируется различное коммунальное оборудование. Разные виды погрузчиков, включая самопогрузчик с кузовом самосвалом. Сварочное оборудование, помпы для воды, пилорамы.

Рулевое управление

Штампованная колонка прикреплена к фланцевой части заднего силового бруса рамы. В колонке установлены на подшипниках 2 вала, имеющих карданный узел соединения. На Т-16МГ колонка оборудована системой регулировки по длине и углу наклона. Настройка выполняется вручную, после этого шарнирное соединение зажимается фиксатором.

Ходовая система

В состав ходовой входят рама, передний и задний мост, колеса. Рама Т-16 служит для установки различного оборудования. Это жёсткая сварная конструкция, состоящая из двух продольных труб, левой и правой, а так же поперечных переднего и заднего брусьев, соединяющих трубы.

В отверстие в переднем брусе запрессованы две втулки, которые служат опорой для оси качения моста. Сам передний мост состоит из балансира и двух поворотных кулаков вставленных в него. Задний мост ведущий.

Колеса ведущего заднего моста состоят из профилированного обода, диска и шины низкого давления. По внутреннему диаметру обода равномерно распределены и приварены стойки, к которым при помощи шести болтов крепится диск. К ступице колесо крепится на специальные болты, которые подходят как для передних, так и задних колёс.

Устройство

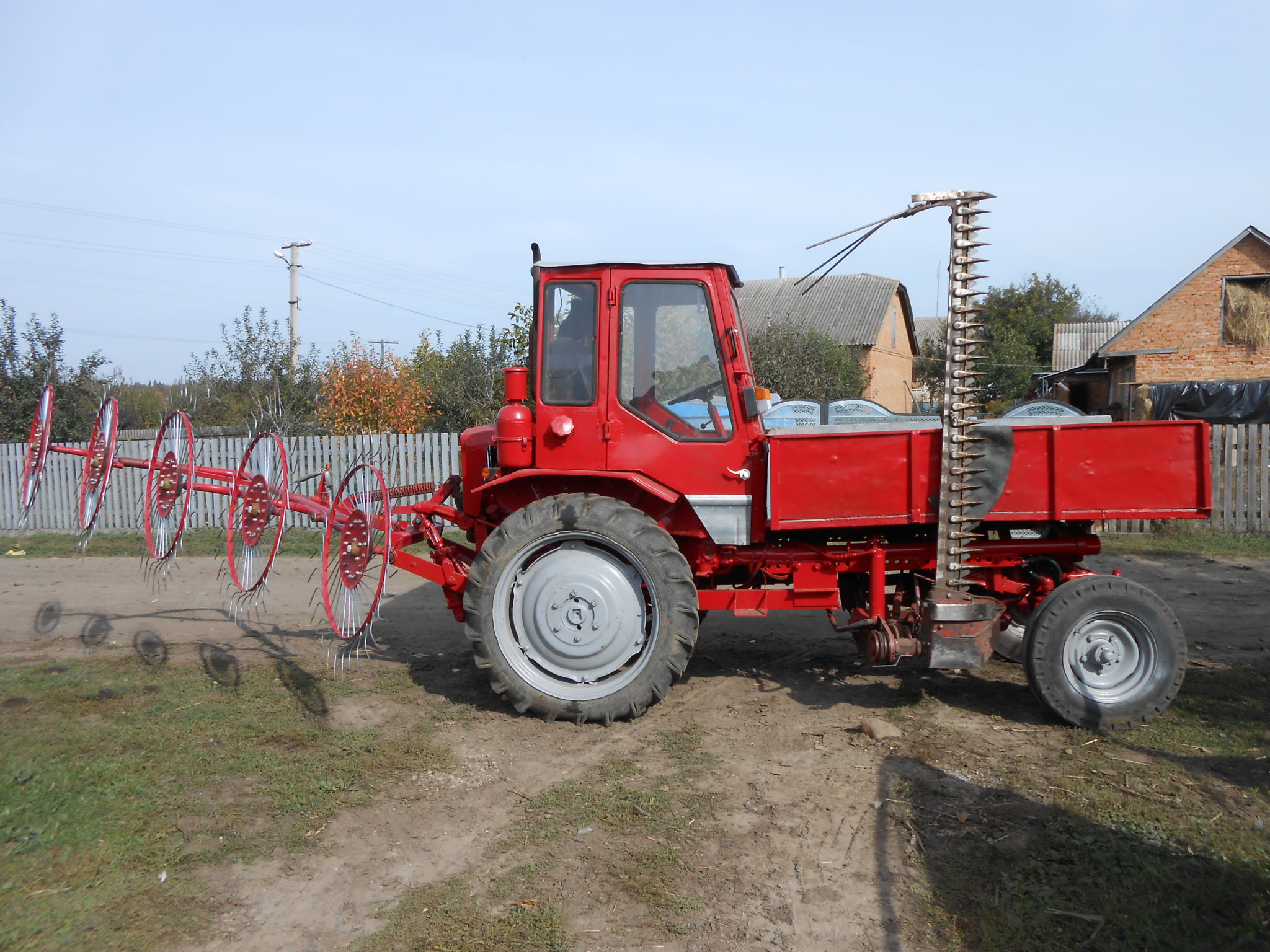

Трактор Т-16

На «шассик» устанавливали жесткий каркас, облицованный различными элементами. В более поздних версиях он получил крышу, двери и панели со стеклами. Каркас защищал водителя от травм в случае опрокидывания шасси, укрывал от плохой погоды и выхлопных газов. Летом быстросъемные элементы с него можно было демонтировать. Сам он крепился на шасси в 6 местах посредством резиновых амортизаторов.

Каркас был сварен из прямоугольных труб, соединенных болтами. Крыша каркаса для вентиляции могла фиксироваться в приподнятом положении. Внутри него также были установлены стеклоочистители, солнцезащитный щиток, зеркала и крючок для одежды.

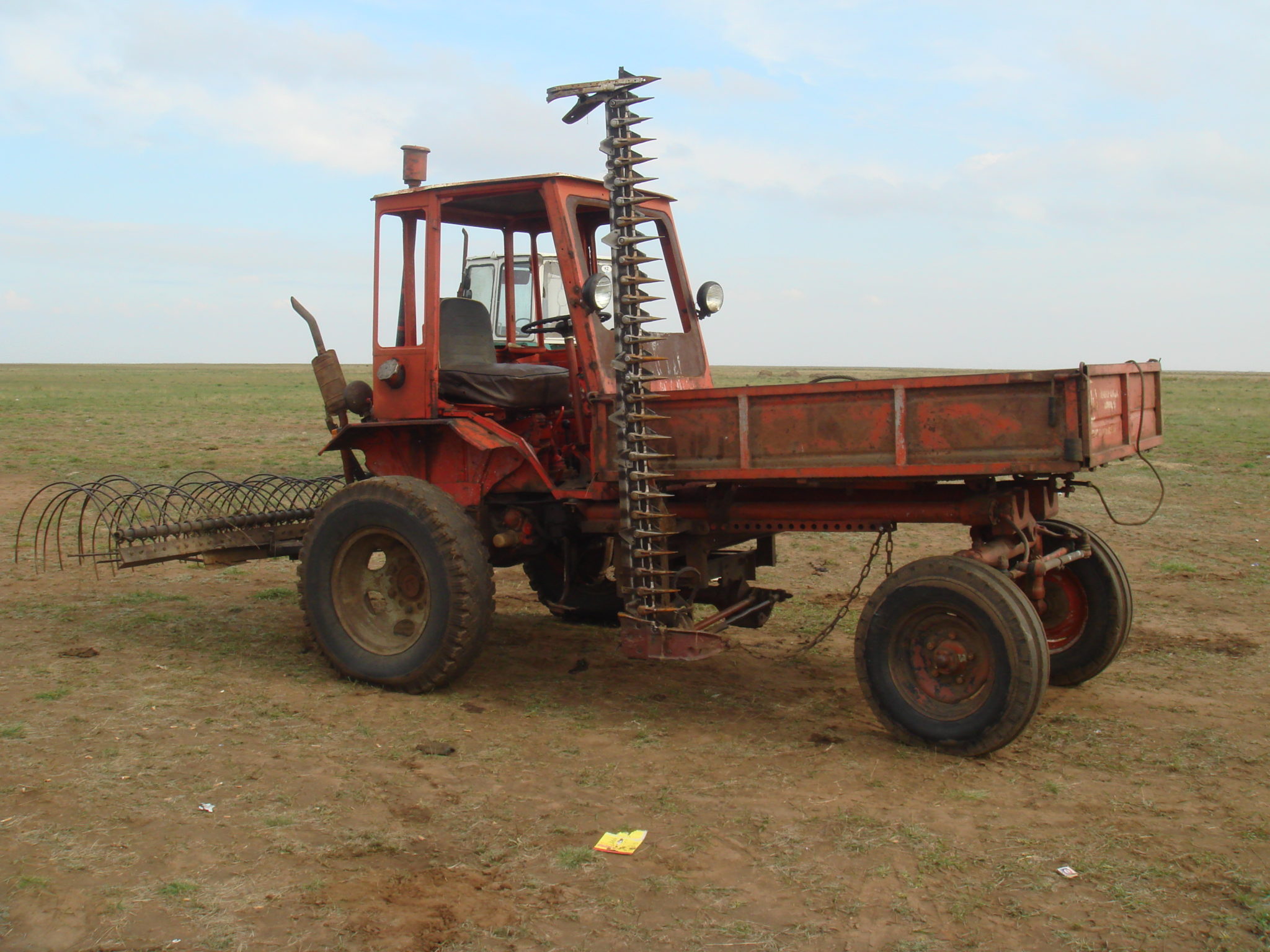

Навесное оборудование для Т-16 заслуживает дополнительного внимания. Благодаря нему трактор оказался настоящим универсалом, готовым к выполнению множества работ. Специализированная машина представляла собой лишь малофункциональный транспорт, но агрегирование с дополнительным оборудованием делало из нее эффективную технику.

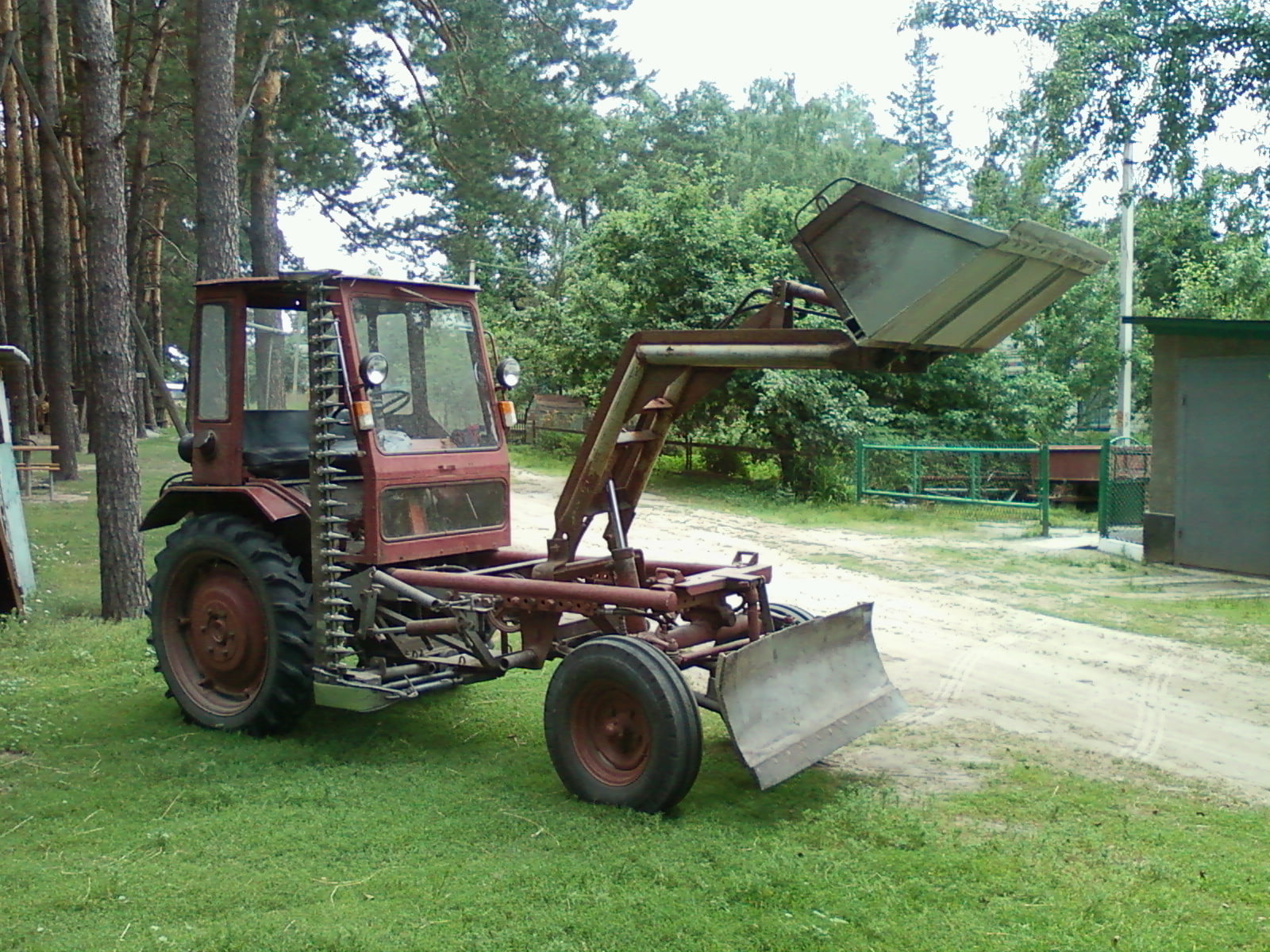

Спереди «шассика» на раме находились места креплений, позволяющие устанавливать особые устройства, мотопилы, дорожные щетки, сенокосилки, погрузчики различных вариаций грузовую платформу и дополнительные агрегаты.
Управление Т-16 осуществлялось посредством педалей, соединенных через наконечники, пальцы и тяги с рычагами управления. У модели была механическая ступенчатая трансмиссия.

Главным отличием «шассика» от классических тракторов было заднее расположение трансмиссии и мотора и переднее расположение навесных орудий. Подобная конструкция обеспечивала отличный обзор междурядий и органов орудий с места водителя. Надежное покрытие с грунтом в Т-16 поддерживалось благодаря смещенному к задним колесам центру тяжести.

Габаритные размеры

Габариты «Шассика» следующие: ДВШ — 3280/2600/2000 мм. Клиренс 56 мм., общий вес трактора 1685 кг. без навесных устройств.

Кабина

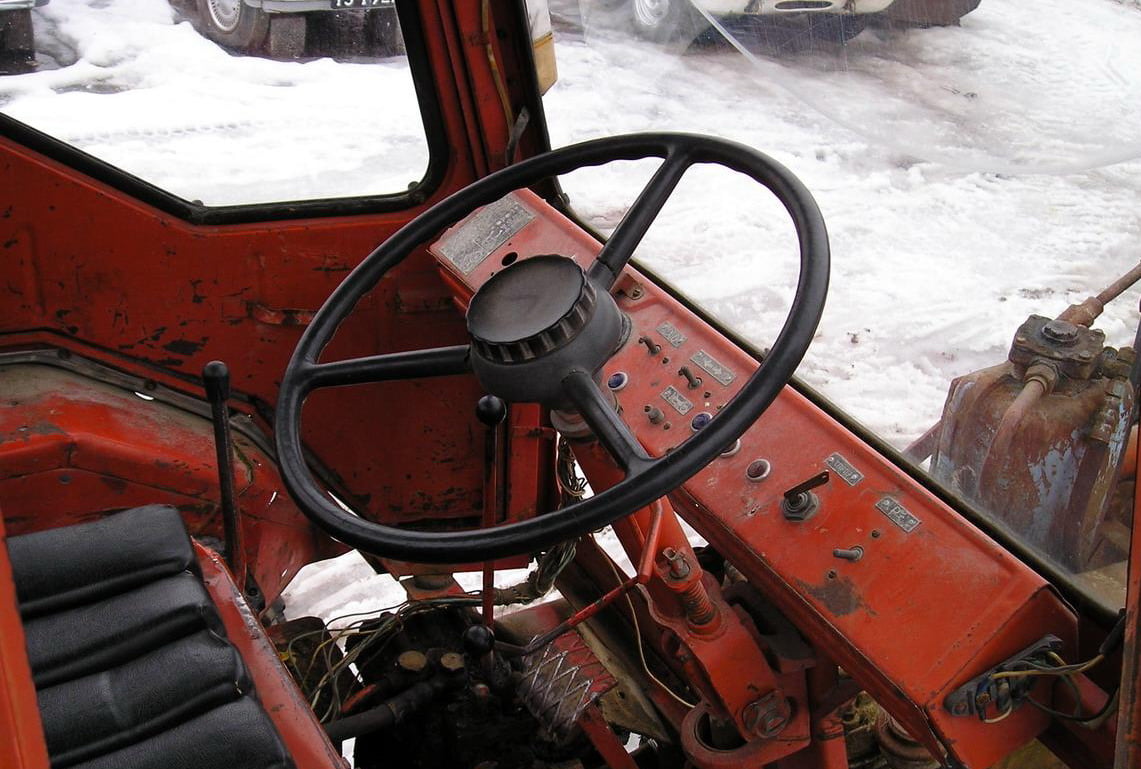

Трактор Т-16 кабина

На первых моделях кабина на Т-16 отсутствовала. Позже на «шассик» начали устанавливать прочный каркас, для защиты тракториста от опрокидывания. Ещё позже к каркасу добавили различные съёмные элементы кабины: крышу, панели со стёклами, двери. Такая кабина уже служила защитой не только защитой от механических воздействий, но и от непогоды и выхлопных газов.

Плюсом было ещё и то, что в жаркое время года все быстросъемные элементы легко снимались, оставляя только каркас, который крепился к раме на резиновые амортизаторы в шести местах.

Т-16 получил подрессоренное одноместное сиденье с регулировкой по росту и весу водителя. Настройка осуществлялась перестановкой чаши. Сиденья были дополнены подлокотниками и твердой спинкой. На левом крыле каркаса находился инструментальный ящик. Его техническое обслуживание особой трудности не представляло. Необходимо было регулярно очищать сиденья, иногда подкрашивать проблемные места и подтягивать болтовые соединения.

Модификации

Т-16 выпускался только с 1961 по 1967 год, все более поздние модели – это его модификации.

Рассмотрим их более подробно:

  • Т-16М – первая модернизация «шассика». Отличался в первую очередь установкой более мощного двигателя 25 л.с. Максимальная скорость машины возросла до 23 км/ч. А минимальная скорость выполнения работ с помощью ходоуменьшителя была снижена до 1,6 км/ч, это значительно расширило диапазон выполняемых сельскохозяйственных работ. Масса модернизированной машины возросла до 1810 градусов. Появилась каркасная кабина с тентом и дверьми.
  • Т-16МГ – пошёл в серию с 1986 года. Мощность двигателя осталась прежней 25 л.с. но в целом двигатель подвергся большому количеству доработок, благодаря чему стал более эффективно использовать своих лошадок. Максимальная скорость трактора возросла до 40 км/ч. Наконец трактор получил закрытую, цельнометаллическую кабину и в целом стал более комфортным для тракториста. На тракторе предусматривалось аж три ВОМ, два синхронных и третий независимый. Выпуск этой модификации остановили в 1995 году.

Преимущества и недостатки эксплуатации

Почему же трактор Т-16 обрёл такую популярность среди населения? Думаю дело в его главном преимуществе, а именно, низкой стоимости при хорошей надёжности и широком диапазоне выполняемых работ.

Так же из плюсов можно выделить:

  1. Простота в эксплуатации, управлять «шассиком» вполне способен человек без каких — либо специальных навыков.
  2. Техническое обслуживание и ремонт, так же не составят труда, если человек, как механик, знаком хотя бы с основами.
  3. Небольшие размеры позволяют маневрировать там, где большему трактору не развернуться.
  4. Хорошая проходимость позволит забрать или доставить груз туда, где обычному грузовику не пройти.
  5. За счёт малого веса не сильно прикатывается грунт во время сельскохозяйственных работ.
  6. Большой выбор навесного оборудования делает машину универсальной.

Основным и чуть ли не единственным недостатком принято считать воздушную систему охлаждения двигателя. В зимний период запустить двигатель без предварительного подогрева не получится, а система холодного пуска на двигателе не предусмотрена.

«Попрошайка» является очень простым трактором в плане ежедневного и периодического обслуживания. Перед каждым выездом следует проверять и при необходимости доливать топливо, охлаждающую жидкость и масло, проверять работоспособность тормозной и рулевой системы, заряд аккумулятора.

Правила безопасной эксплуатации трактора Т-16:

  • во время движения держите двери кабины закрытой;
  • высоту сиденья регулируйте соответственно росту оператора;
  • ремонт двигателя и разбор КПП производите только после того, как мотор остыл;
  • следите за уровнем давления охлаждающей жидкости;
  • контролируйте показатели дизельного топлива, уровня масла;
  • не курите вблизи работающего двигателя машины.

Правила обслуживания трактора Т-16:

  • как и любая техника подобного класса, Т-16 нуждается в периодической проверке состояния деталей устройства, скрепленных частей, навесок, КПП, данная проверка выполняется каждые 50, 100, 200 и более часов;
  • на время бездействия «законсервируйте» трактор, выполнив слив топлива и установив машину на хранение в сухом помещении;
  • при сложных условиях эксплуатации (высокий уровень влажности, высокая запыленность и т.д) может потребоваться внеплановый ТО, выполните его согласно инструкции по эксплуатации трактора;
  • все отработанные жидкости сдавайте в утилизацию;
  • избегайте течи масла и топлива, в особенности в жаркие летние дни — и масло, и дизельное топливо весьма горючи и легко воспламеняются.

Основные неисправности и методы их устранения

Трактор Т-16 отличается простотой конструкции и проведения ремонтных работ.

Если двигатель не заводится:

  1. Проверьте наличие топлива и масла в соответствующих органах;
  2. Убедитесь в исправности системы зажигания и рабочем состоянии свечей;
  3. Проверьте топливную систему;
  4. Очистите воздушные и топливные фильтры, многие владельцы отмечают то, что они зачастую забиваются.

Слишком комфортным попрошайку назвать нельзя в силу того, что кабина находится прямо над трансмиссией, и при небольшом весе его очень трясет во время езды.

Однако, если идет сильная вибрация, то это является признаком неисправности:

  • Разболтались болтовые соединения;
  • Неправильно подсоединено навесное оборудование;
  • Закончился смазочный материал.

При ремонте шасси Т-16 производится замена изношенных элементов трансмиссии и силовой установки, устранение механических повреждений или трещин на подрамнике или деталях кабины. Трещины на подрамнике свидетельствуют о работе машины с перегрузками, поэтому узел рекомендуется заменить. Поврежденные коррозией части очищаются, покрываются грунтом и окрашиваются.

Ремонт коробки передач может потребоваться при износе или выкрашивании зубьев шестерен или валов, повреждениях валов или подшипников, выходе из строя вилок переключения. Для ремонта коробка передач снимается с трактора — откручивается передний подрамник, снимается кабина и двигатель.

Краткая последовательность шагов при разборке коробки:

  • Перед началом разборки коробки и бортовых передач требуется слить масло.
  • Отделить конечные бортовые передачи, провести проверку состояния шестерен и подшипников.
  • Снять крышки подшипников на картере коробки и вынуть валы.
  • Изношенные детали заменить узлами без износа.
  • Сборка коробки производится в обратной последовательности.
  • Резьбовые соединения требуется затягивать динамометрическим ключом в соответствии с моментами, рекомендованными заводом.
  • Соединяемые поверхности не должны иметь вмятин, поскольку через повреждения стыков станет сочиться масло.

Проблемой является качество запасных частей, из-за чего требуется длительная регулировка зазоров главной передачи. Для регулировки используется краска, которая наносится на зубцы ведущей шестерни. Опечаток на ведомой шестерне должен находиться по центру грани зуба. Если пятно контакта иное, то требуется настроить узел путем замены регулировочных прокладок.

Разборка двигателя применяется при проведении капитального ремонта с заменой элементов поршневой группы. Сигналом к ремонту становится затрудненный запуск, падение мощности и увеличенный расход масла. Двигатель Д-21 оснащается индивидуальными цилиндрами и головками. Цилиндры отлиты из износостойкого чугуна, внутри поверхность отполирована и образует рабочее зеркало. При износе или повреждениях зеркала цилиндр меняется на изделие с номинальным размером.

Для замены головки и цилиндра требуется отвернуть 4 гайки и снять элементы. Вместе с заменой цилиндра осуществляется обновление поршневых колец.

Ремонт механизма газораспределения проводится на снятых головках. Направляющие толкателей и распределительный вал возможно заменить только после снятия двигателя с трактора и разборки картера. Двигатель крепится на шпильках через картер сцепления к коробке передач. Для снятия мотора требуется отсоединить топливные трубки, провода стартера и генератора, открутить гайки. Демонтаж выполняется с помощью кран-балки.

Для замены коренных или шатунных подшипников требуется разборка нижней части картера. Предварительно требуется снять навесное оборудование, слить масло и открутить гайки крепления масляного поддона. После этого откручиваются анкерные боты крышек подшипников, снимается и проверяется коленчатый вал. Изношенные детали заменяются. Сборка мотора должна производиться в чистом помещении с соблюдением моментов затяжки крепежа.

Необходимо следить за установкой контрящих шайб, которые предотвращают самопроизвольное откручивание гаек и болтов. Отремонтированный двигатель должен пройти обкатку, в ходе которой запрещается давать высокие нагрузки и обороты. После обкатки масло в картере подлежит замене.
